Цей компактний перетворювач напруги, що підвищує, ефективно генерує 12 В від вхідних напруг від 1,3 В і витримує безперервні вхідні струми до 3,5 А. (Примітка: мінімальна пускова напруга становить 2,7 В, але після цього вона працює до 1,3 В) Контакти мають відстань 2,54 мм, що робить цю плату сумісною зі стандартними макетними платами та безпаєчними макетними платами.
Цей регульований підвищуючий DC-DC перетворювач потужністю 20 Вт з цифровим дисплеєм побудований на професійному чіпі перетворювача XL6009E1 і підтримує вхідну напругу живлення від 3 до 32 В у вихідну від 5 до 35 В з точністю ±0,05 В. Частота перемикання становить 400 кГц , ефективність перетворення може досягати 94%. Перетворювач має функції захисту від перегріву та захисту від короткого замикання та високу продуктивність.
Мініатюрний потужний підвищуючий перетворювач на 3.3 В з 0.5 - 5.5 В і струмом до 1200 ма. Призначений для живлення невеликих 3.3 В схем від одного до трьох NiMH, NiCd акумуляторів або лужних елементів живлення. При перевищенні вхідної напруги вище вихідної схема автоматично переходить в лінійний режим стабілізації напруги. Перетворювач містить вбудований захист від перевантаження і захист від перегріву. Зручне розташування контактів для застосування на макетних платах.
Цей компактний перетворювач напруги, що підвищує, ефективно генерує 7,5 В від вхідних напруг від 1,3 В і витримує безперервні вхідні струми до 4 А. (Примітка: мінімальна пускова напруга становить 2,7 В, але після цього вона працює до 1,3 В) Контакти мають відстань 2,54 мм, що робить цю плату сумісною зі стандартними макетними платами та безпаєчними макетними платами.

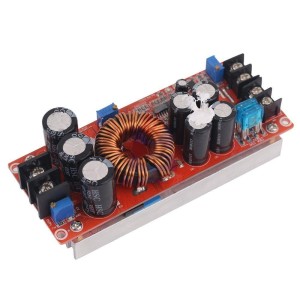

900 Вт DC-DC модуль перетворювача напруги з мікропроцесорним керуванням і цифровим дисплеєм ідеально підходить для живлення колекторних двигунів, ноутбуків, соленоїдів і т.д. Модуль має невеликі розміри, високу потужність, високий ККД і стабільність роботи. Вхідна напруга 8-60 В підвищується в регульовану вихідну 10-120 В при струмі навантаження від 0 до 15A з можливістю регулювання обмеження. Модуль має вбудовані функції стабілізації напруги і струму, що робить його незамінним для лабораторних робіт, випробування обладнання і зарядки акумуляторів. Світлодіодний індикатор може відображати напругу, струм, потужність, ємність та інші параметри в режимі реального часу.
Імпульсний підвищуючий/знижувальний стабілізатор S7V8F3 ефективно забезпечує фіксовану вихідну напругу 3.3 при вхідній напрузі від 2.7 до 11.8 В. Його здатність перетворювати як більш високі, так і нижчі вхідні напруги робить його корисним для додатків, в яких напруга живлення може змінюватися. значно, як із батареями, які запускаються вище, але розряджаються нижче регульованої напруги. Компактний модуль має типовий ККД понад 90% і може видавати від 500 мА до 1 А у більшості діапазонів вхідної напруги.
Цей синхронний імпульсний підвищує/знижуючий стабілізатор ефективно виробляє 9 В при вхідній напрузі від 2.8 В до 22 В. Його здатність перетворювати як більш високу, так і нижчу вхідну напругу робить його корисним для випадків, в яких напруга живлення може сильно змінюватись, як, наприклад, з батареями, які запускаються з великою напругою, але розряджаються нижче 9 В. Плата має розміри 22.86 × 22.86 мм, має типовий ККД від 85% до 95% і може забезпечувати безперервний вихідний струм від 1 А до 3 А залежно від вхідного напруги. Регулятор також має захист від зворотної напруги та додатковий вхід роздільної здатності, який можна використовувати для переведення регулятора в стан зниженого енергоспоживання зі споживаним струмом менше 10 мкА на вольт на вході VIN.
Імпульсний підвищуючий/знижуючий стабілізатор S7V8A ефективно забезпечує регульовану вихідну напругу від 2.5 В до 8 В при вхідній напрузі від 2.7 В до 11.8 В. Його здатність перетворювати як більш високі, так і нижчі вхідні напруги робить його корисним для додатків, в яких напруга може змінюватись. значно, як із батареями, які запускаються вище, але розряджаються нижче регульованої напруги. Компактний модуль має типовий ККД понад 90% і може видавати від 500 мА до 1 А у більшості діапазонів вхідної напруги.
Потужний синхронний перемикаючий знижувальний стабілізатор перетворює вхідну напругу до 50 В і ефективно знижує її до 12 В. Плата має розміри всього 25.4 × 25.4 мм, але забезпечує типові максимальні безперервні вихідні струми від 2,3 до 6,5 А в залежності від вхідної напруги що робить його придатним для живлення помірних та великих навантажень. Опціональний вхід ввімкнення з точним порогом відключення може бути використаний для переведення регулятора в стан низького енергоспоживання зі споживаним струмом від 10 до 20 мкА на вольт вхідної напруги на вході VIN. Регулятор також має захист від зворотної напруги та вихідний сигнал power-good, який вказує, коли регулятор не може адекватно підтримувати вихідну напругу. Також є подібні перетворювачі на інші фіксовані напруги.
Потужний синхронний перемикаючий знижувальний стабілізатор перетворює вхідну напругу до 50 В і ефективно знижує її до 5 В. Плата має розміри всього 25.4 × 25.4 мм, але забезпечує типові максимальні безперервні вихідні струми від 3.5 до 8 А в залежності від вхідної напруги що робить його придатним для живлення помірних та великих навантажень. Опціональний вхід ввімкнення з точним порогом відключення може бути використаний для переведення регулятора в стан низького енергоспоживання зі споживаним струмом від 10 до 20 мкА на вольт вхідної напруги на вході VIN. Регулятор також має захист від зворотної напруги та вихідний сигнал power-good, який вказує, коли регулятор не може адекватно підтримувати вихідну напругу. Також є подібні перетворювачі на інші фіксовані напруги.
Понижуючий конвертер (перетворювач) понижує вхідну напругу з діапазону 6В - 38В в стабільну постійну 5В з максимальним струмом до 5А. У порівнянні з лінійними стабілізаторами відрізняється високою ефективністю (до 95%), особливо це помітно якщо вхідна напруга набагато вище вихідної. Перетворювач дуже економічний. При відсутності навантаження власний споживаний струм складе 1 мА, а при відключенні перетворювача подачею сигналу низького рівня на вхід ENABLE споживаний струм знизиться до 20мкА.
Потужний синхронний перемикаючий знижувальний стабілізатор перетворює вхідну напругу до 50 В і ефективно знижує її до 6 В. Плата має розміри всього 25.4 × 25.4 мм, але забезпечує типові максимальні безперервні вихідні струми від 3.3 А до 8 А в залежності від вхідної напруги що робить його придатним для живлення помірних та великих навантажень. Опціональний вхід ввімкнення з точним порогом відключення може бути використаний для переведення регулятора в стан низького енергоспоживання зі споживаним струмом від 10 до 20 мкА на вольт вхідної напруги на вході VIN. Регулятор також має захист від зворотної напруги та вихідний сигнал power-good, який вказує, коли регулятор не може адекватно підтримувати вихідну напругу. Також є подібні перетворювачі на інші фіксовані напруги.
Невеликий синхронний понижуючий імпульсний стабілізатор (buck) напруги, приймає вхідну напругу до 50 В і ефективно знижує її до 7,5 В. Плата має розміри всього 17.78 × 20.32 мм, але забезпечує типові максимальні безперервні вихідні струми від 2 А до 3.7 А, залежно вхідної напруги, що робить її відповідною для живлення помірних навантажень, таких як датчики або невеликі двигуни. Додатковий вхід увімкнення з точним порогом відключення може бути використаний для переведення регулятора в стан низького енергоспоживання зі споживаним струмом від 10 до 20 мкА на вольт вхідної напруги на вході VIN. Регулятор також має захист від зворотної напруги та вихідний сигнал power-good, який вказує, коли регулятор не може адекватно підтримувати вихідну напругу. Контакти мають відстань 2.54 мм, що робить цю плату сумісною зі стандартними макетними платами та перфорованими без паяння. Також є подібні перетворювачі на інші фіксовані напруги.
Перетворювач D30V30F12 - представник лінійки синхронних понижуючих (знижувальних) стабілізаторів напруги D30V3x генерує вихідну напругу 12 В при вхідній напрузі до 45 В. Це імпульсні стабілізатори (також звані імпульсними джерелами живлення (SMPS) або перетворювачами постійного струму). що робить їх набагато ефективнішими, ніж лінійні стабілізатори напруги, особливо коли різниця між вхідною та вихідною напругою велика. Ці регулятори, зазвичай, можуть підтримувати безперервний вихідний струм від 1 А до 4 А, залежно від вхідної та вихідної напруги. Зазвичай, доступний вихідний струм зменшується в міру збільшення вхідної та вихідної напруги.
Понижуючий перетворювач напруги з 8-25В до 5.2В з двома USB роз'ємами і максимальним вихідним струмом до 8А. Висока якість компонентів і монтажу дозволило досягти максимального вихідного струму при дуже малих розмірах перетворювача. Перетворювач відмінно підходить для використання з живленням від бортової мережі автомобіля 12В або 24В.
Перетворювач D30V30F5 - представник лінійки синхронних понижуючих (знижувальних) стабілізаторів напруги D30V3x генерує вихідну напругу 5 В при вхідній напрузі до 45 В. Це імпульсні стабілізатори (також звані імпульсними джерелами живлення (SMPS) або перетворювачами постійного струму). що робить їх набагато ефективнішими, ніж лінійні стабілізатори напруги, особливо коли різниця між вхідною та вихідною напругою велика. Ці регулятори, зазвичай, можуть підтримувати безперервний вихідний струм від 1 А до 4 А, залежно від вхідної та вихідної напруги. Зазвичай, доступний вихідний струм зменшується в міру збільшення вхідної та вихідної напруги.
Потужний DC-DC перетворювач напруги, на вході може отримувати від 5 до 40В і на виході забезпечувати від 1.2 до 35В. Крім регулювання напруги дозволяє регулювати вихідний струм, що дозволяє використовувати його як драйвер світлодіодів або зарядний пристрій для акумуляторів.
