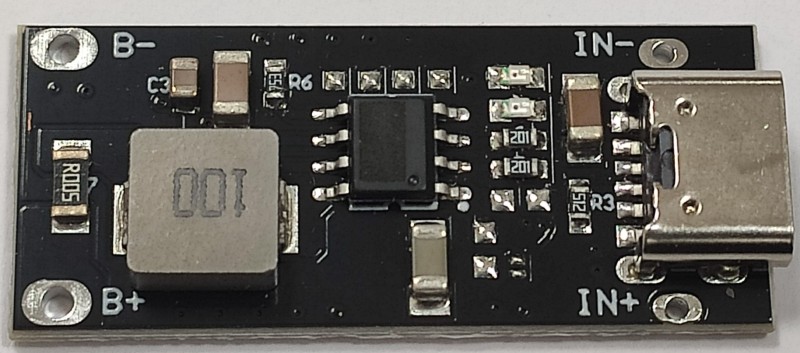

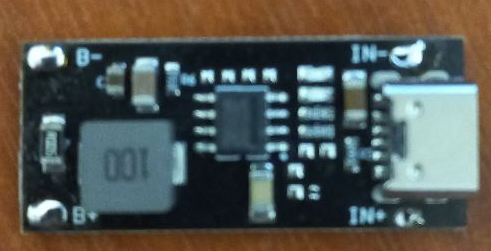

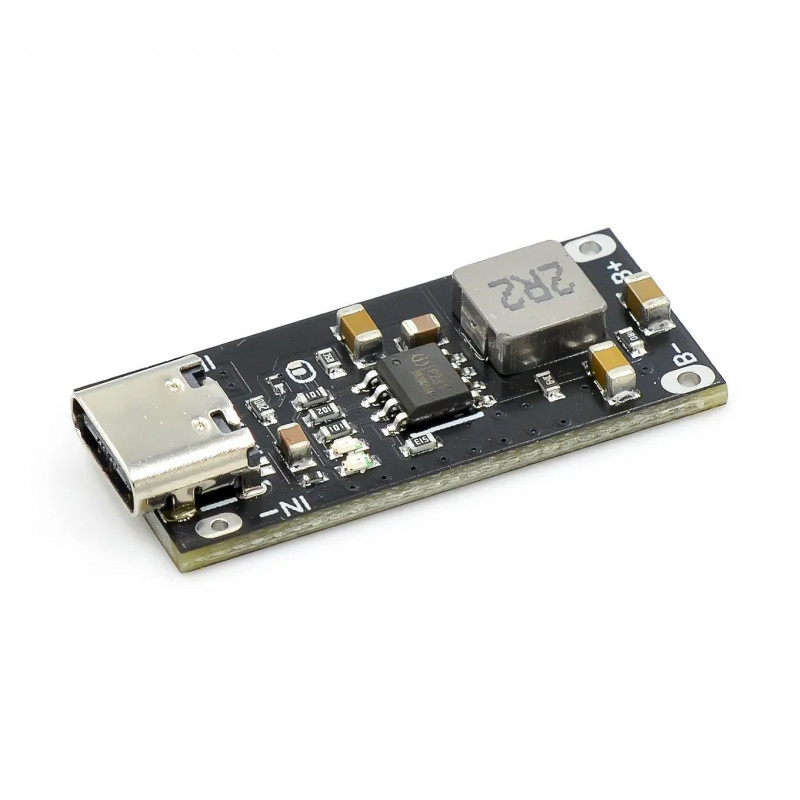

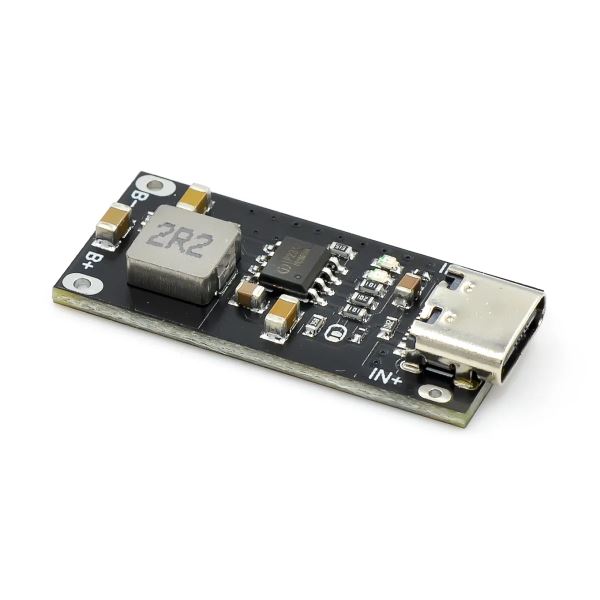

Модуль заряду 1S Li-ion акумуляторів на IP2312

Високострумовий зарядний пристрій для 1S Li-Ion акумуляторів побудовано на базі спеціалізованого перетворювача IP2312. Призначено для швидкої зарядки 1S збірок Li-Ion акумуляторів напругою 4.2 В / 4.35 В. Живлення зарядного пристрою здійснюється від джерела напругою від 4.5 до 5.5 В, що підключається через Type-C роз'єм. Максимальний зарядний струм перетворювача становить 3А.

Процес зарядки виставленим струмом відбувається до досягнення напруги на акумуляторі 4.20 і зниження струму зарядки до 300 мА, після чого модуль переходить в режим стабілізації напруги на виході. Кожні 4 хвилини вихід перетворювача відключається і вимірюється напруга на акумуляторі. Якщо напруга вище 4.15 - модуль завершує заряд. Після зниження напруги на акумуляторі нижче 4.10 модель автоматично переходить в режим заряду. За замовчуванням модуль налаштований на заряд акумуляторів напругою 4.20 В та максимальним струмом заряду 3 А. Перемикання на напругу 4.35 В здійснюється запаюванням перемички на платі. Вибір меншого струму заряду здійснюється заміною постійного резистора або його видаленням. За замовчуванням встановлено резистор для вихідного струму в 3 А. Якщо резистор прибрати струм знизиться до значення 2 А. Якщо запаяти резистор номіналом 135 кОм, то вихідний струм буде обмежений значенням 1 А.

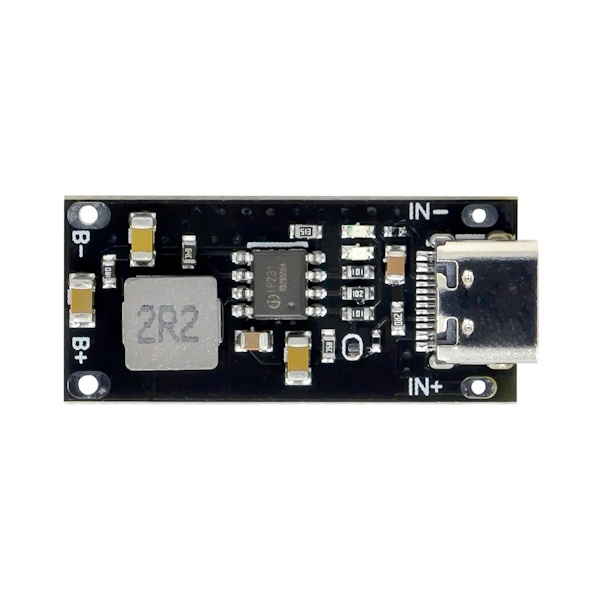

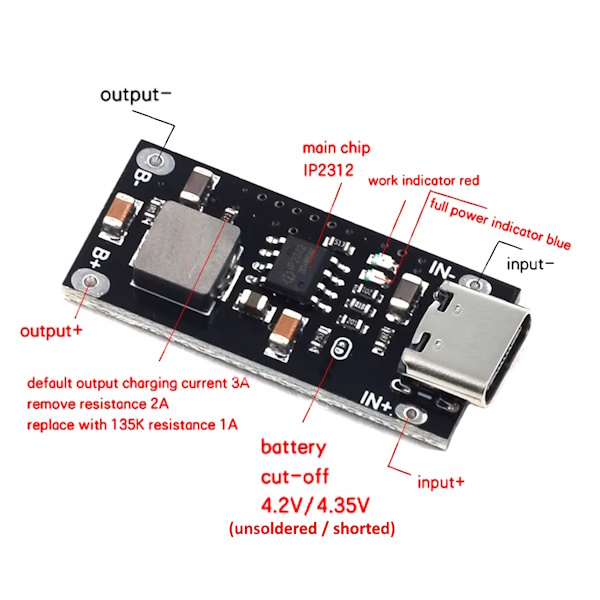

Керування вихідним струмом:

Характеристики:

• Мікросхема перетворювача: IP2312
• Вхідна напруга живлення: від 4.5 до 5.5 В
• Вхідний роз'єм: Type-C
• Вихідна напруга: 4.2 В/4.35 В
• Максимальний вихідний струм: 3 А
• Індикація процесу заряду:
  • Червоний – зарядка
  • Синій – зарядка закінчена
• ККД перетворення:
  • 1 А - 95%
  • 2 А - 94%
  • 3 А - 93%

Посилання:

• Даташит
