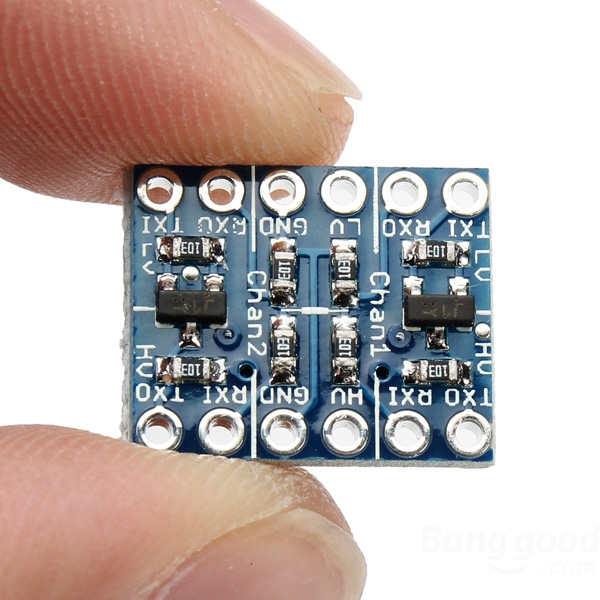

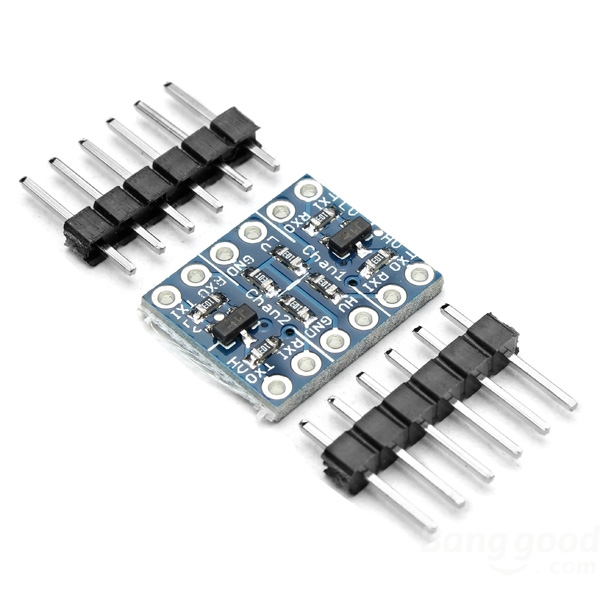

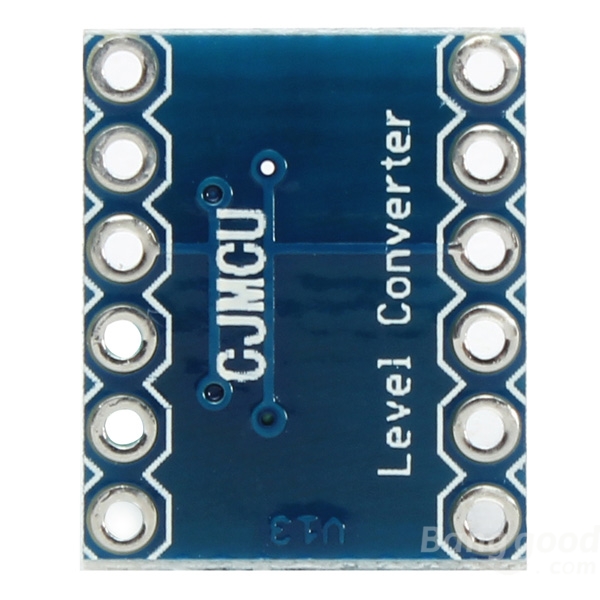

2-канальний двонаправлений перетворювач логічних рівнів

код: AOC310

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

20 грн з ПДВ

в наявності

Купити в один клік

	10
	голосувати

Знайшли дешевше?

Опис
Відгуки (14)
Задати питання

Двоканальний перетворювач рівнів призначений для підключення 3.3В або 1.8В пристроїв з шиною I2C до 5В або 3.3В контролерах чи мінікомп'ютерах. Маленькі розміри і вага модуля дозволяють використовувати його в літальних апаратах, різних мініатюрних пристроях або роботах.

Модуль дозволяє двонаправлено перетворювати рівні інтерфейсів SPI, UART, I2C (TWI), а також може використовуватися для перетворення будь-яких цифрових сигналів. Не працює з аналоговими сигналами.

Перетворювач рівнів досить простий у використанні і вимагає тільки підключення двох джерел живлення (з високою і низькою напругою, які використовуються у вашому проекті). Висока напруга (наприклад, 5В) підключається до виводу 'HV', низька напруга (наприклад, 2.8В) - до виводу 'LV', а загальна точка схеми - до виводу 'GND'.

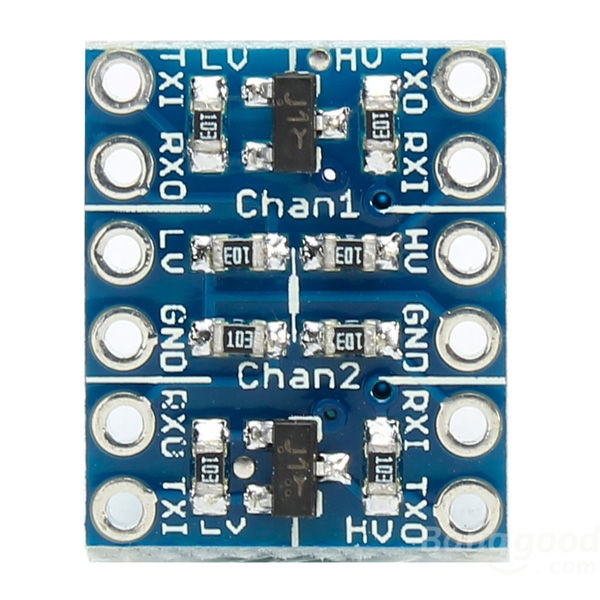

Інші виводи позначені як входи високої напруги (HV) або низької (LV). Логічна одиниця, яка надходить на вивід HV (на стороні 5В) з'явиться на виводі LV (на стороні 3.3В) у вигляді напруги 3.3В. І навпаки, логічна одиниця, яка надходить на вивід LV (на стороні 3.3В) з'явиться на виводі HV (на стороні 5В) у вигляді напруги 5В.

Посилання:

Документація

Відгуки покупців про 2-канальный двунаправленный преобразователь логических уровней

Юрій (03.04.2024)

не можу зрозуміти, чому у 2канального 12 виводів та у 4канального теж (код: AOC537, код: AOC773) ?

Відповісти

admin (04.04.2024)

Доброго дня. Зверніть увагу на написи на платі. В одному випадку на канал по 1 контакту а в іншому по 2.

Відповісти

Драгилев Дмитрий (29.09.2020)

Все понятно из описания. Не помешала бы принципиальная схема на странице товара. Заказ, оплата и доставка на высоком уровне.

Відповісти

Viktor (06.05.2021)

Схему можна знайти тут:
https://learn.sparkfun.com/tutorials/retired---using-the-logic-level-converter

Відповісти

Вячеслав (01.03.2020)

Согласовывал через этот преобразователь уровней общение модуля ESP-07 (запитанного от LTO аккумулятора с напряжением от 2.0 до 2.5 v) и модуля SIM800C (запитанного от преобразователя с выходным напряжением 4,2 v). Получилась отлично (стабильно) общающаяся парочка :)

Відповісти

Андрей (22.08.2019)

А для UART подойдет чтобы подключить GPS со своим питанием 5в к ESP32, при том что с GPS выходит только ТХ и GND?

Відповісти

admin (22.08.2019)

В таком случае придётся использовать резистивный делитель для снижения напряжения логического уровня с 5В до 3,3В

Відповісти

Merlin (12.12.2016)

Подскажите, как корректно подключить?
Соответствие между SDA SCL и TX RX?

Відповісти

admin (12.12.2016)

SCL -TX
SDA - RX

Відповісти

Merlin (13.12.2016)

Если данный модуль аналогичен Sparkfun (https://learn.sparkfun.com/tutorials/using-the-logic-level-converter), то у него только крайние TX преобразователи являются двунаправленными.

Відповісти

admin (13.12.2016)

Так и есть - двунаправленные только крайние каналы.

Відповісти

Шульга Николай Васильевич (20.12.2023)

ошибочка - оба на Tx надо и SDA и SСL
Rx односторонний просто делитель на 2/3.

Відповісти

Виталик (05.05.2016)

Здравствуйте. Подойдёт ли данный преобразователь для связи между arduino и raspberry по i2c?

Відповісти

admin (06.05.2016)

Да, подойдет.

Відповісти
