Модуль датчика газу MQ-9

код: DAT170

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

69 грн

в наявності

Купити в один клік

	10
	голосувати

Знайшли дешевше?

Опис
Відгуки (8)
Поставити запитання

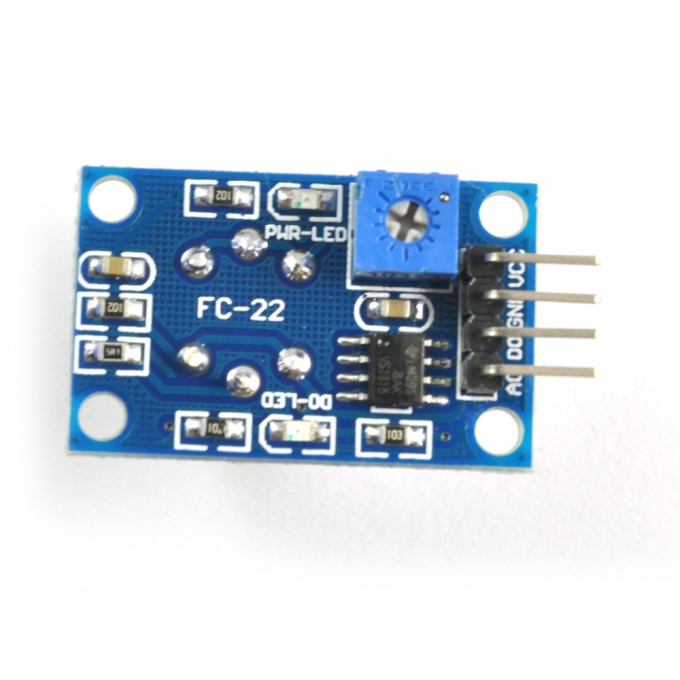

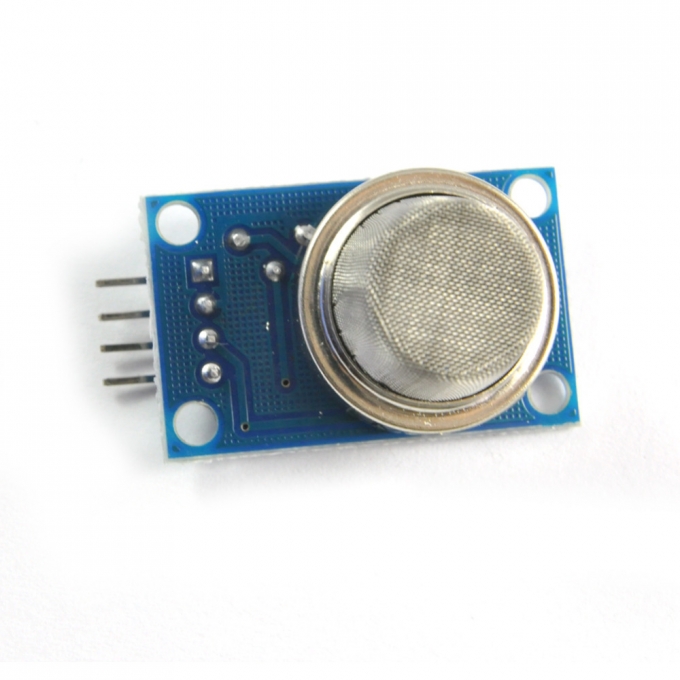

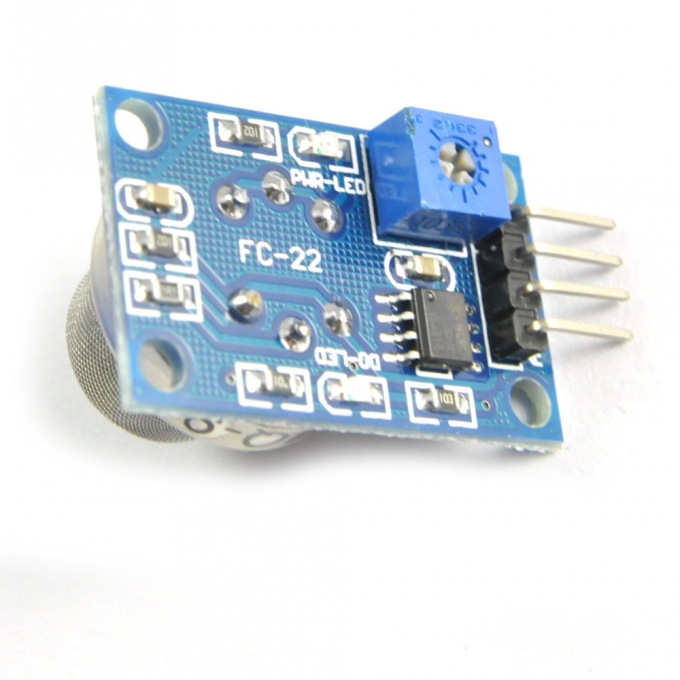

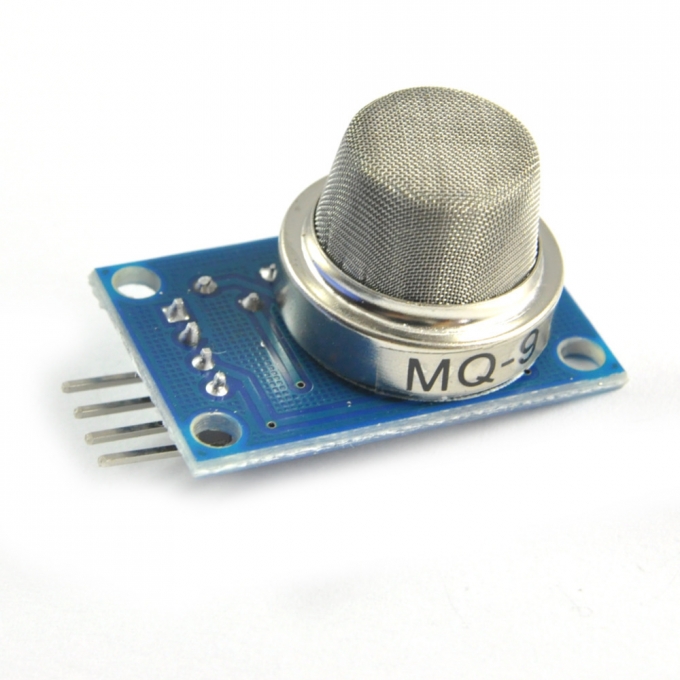

Датчик газу на базі датчика MQ-9, виконаний у вигляді модуля (на платі з необхідним обвісом), використовується для перевірки витоків газу в домашніх і промислових умовах. Реагує на ЗНГ (зріджений нафтовий газ), ізобутан, метан, алкоголь, гідроген, дим і т.п. Чутливість можна регулювати потенціометром (вже встановлено на платі).

Особливості:

малий час відгуку
стабільний, з довгим терміном служби
проста схема підключення

Типові діапазони вимірювань:

метан та пропан-бутан: від 500ppm до 10000ppm
CO: від 20ppm до 2000ppm

Характеристики:

Напруга живлення: 5В
Напруга нагрівача мінімальна: 1.4В
Напруга нагрівача максимальна: 5В
Опір нагрівача: 33Ом
Потужність нагрівача: 340мВт
Час розігріву: від 60 до 90 сек
Опір датчика: від 2 до 20 кОм
Параметри вимірювання: температура -20? ± 2? відносна вологість 65% ± 5% опір навантаження датчика: 10KΩ ± 5%

Посилання:

Даташит

Відгуки покупців про Модуль датчика газа MQ-9

Александр (07.09.2022)

Датчик капризный, зависит от окружающей температуры, потребляет 75 ма постоянно, нужен качественный блок питания, смотреть лучше по аналогу, и коректировать, калибровать, порог потому, что показания могут меняться

Відповісти

gidiara (12.05.2022)

Пару раз супруга забывала выключить газ, или его заливало водой из кипящей кастрюли. Решил обезопасить дом. Планировалось сперва через ESP8266 контроллер, с информированием через Telegram и и т.д. Исследовав приблуду, осознал, что усложнение тут ни к чему: с + и D0 пустил питание на оптореле 5V, через его контакты запитал... вы не поверите, 5 лет лежащий без дела "Сигрализатор поклёвки", верещит как дурной! Порадовала чувствительность прибора, срабатывает уверенно, 50см над плитой висит, у вытяжки. Примерно 4-6 секунд открыта комфорка- и вы уже в курсе надвигающейся катастрофы.

Відповісти

Віталій (01.01.2019)

Не працює аналоговий пін .Просто показує значення в межах від 0 до 1023

Відповісти

admin (02.01.2019)

Опишите нам на почту как Вы его подключили - будем разбираться в чем проблема...

Відповісти

Віталій (24.02.2019)

Аналоговий пін був неприпаяний

Відповісти

admin (14.10.2026)

Доброго дня! Дозвольте прояснити технічний момент щодо роботи виводів плат Arduino.

Цифри від 0 до 1023 надходять саме з аналогового піна. Мікроконтролер використовує вбудований 10-бітний АЦП (аналого-цифровий перетворювач), який переводить виміряну напругу на аналоговому вході у числове значення (від 0 до 1023).
Цифровий пін працює виключно з дискретними сигналами і може зчитувати або видавати лише два значення: 0 (LOW) або 1 (HIGH). Він технічно не може видати діапазон 0-1023.

Якщо датчик не працює, але аналоговий пін видає хаотичні значення в цьому діапазоні, це означає, що пін "ловить наводки" з ефіру, оскільки на нього не надходить стабільний сигнал від сенсора.

Щодо опторозв''язки — ви повністю праві, фізично підключити і зчитувати сигнал можна і без неї. Проте наявність оптопари потрібна для захисту мікроконтролера від можливих перешкод або стрибків напруги з боку периферії. Будемо раді допомогти розібратися з вашим підключенням, якщо виникнуть додаткові питання!

Відповісти

Юрий (27.03.2016)

Работает чётко. На природный газ (кухонный) реагирует быстро, даже на малых концентрациях. Компаратором можно установить нужный уровень, только без фанатизма!!
После включения - прогрев до 10 сек, учитывайте если хотите управлять вентилем (возможны ложные срабатывания).
Можно использовать без микроконтроллера - с D0 - на оптическое реле (или бузер), и всё)

Відповісти

Олег Ярославович (17.10.2015)

Пічне опалення на дачі чи вдома ? Сенсор + Arduino (можливо Raspberry)поможуть вам вберегти життя і здоров"я в випадку витоку метану чи чадного газу. Від себе - плата має пін прямий виходу з MQ-9 та пін виходу компаратора, на який можна просто замість Arduino підвісити зуммер.Чутливість компаратора регулює потенціометр на платі. Опис плати, софт див. в неті !!!!

Відповісти
