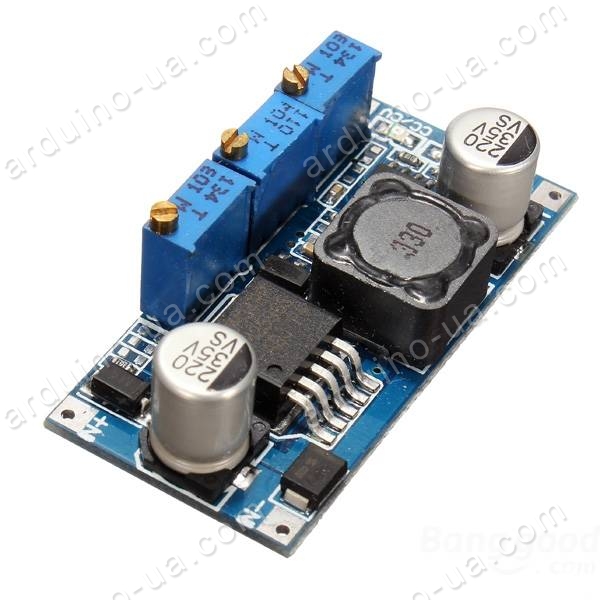

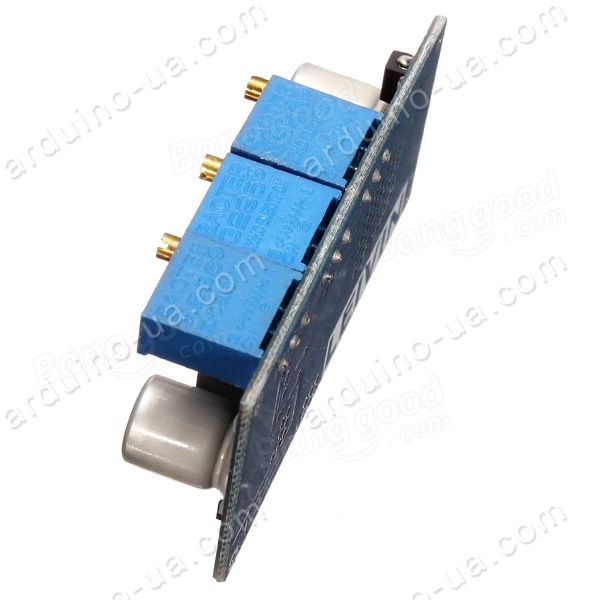

Понижуючий перетворювач на LM2596S з регулюванням напруги і струму

код: AOC337

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: dc-dc

77 грн з ПДВ

в наявності



Купити в один клік

17
голосувати
Знайшли дешевше?
  • Понижуючий перетворювач на LM2596S з регулюванням напруги і струму
  • Понижуючий перетворювач на LM2596S з регулюванням напруги і струму
  • Понижуючий перетворювач на LM2596S з регулюванням напруги і струму
  • Опис
  • Відгуки (18)
  • Задати питання

Високоефективний універсальний регульований понижуючий перетворювач напруги з можливістю регулювання напруги і індикації максимального вихідного струму і напруги закінчення зарядки (якщо перетворювач використовується для зарядки акумуляторів).

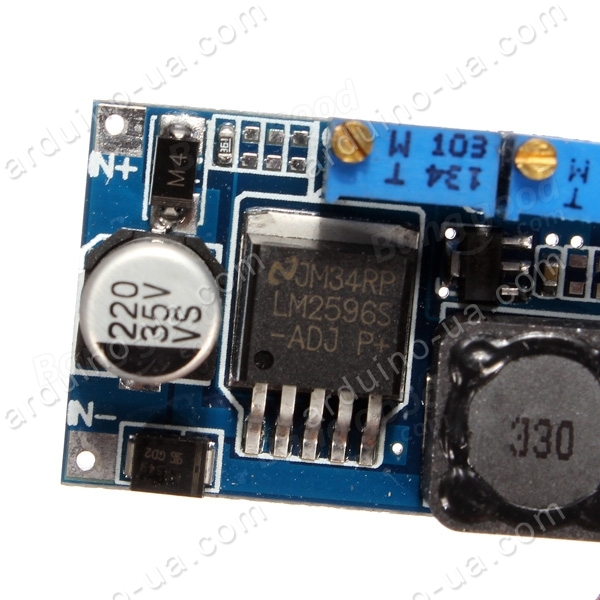

Застосована мікросхема LM2596 має високий ККД і малі втрати на нагрів що дозволило застосувати її без додаткового радіатора. У модулі застосований сучасний фільтр на конденсаторах з низьким ESR, що знизило рівень пульсацій до рівня 50 мВ! Перетворювач відмінно підходить для живлення світлодіодів, зарядки акумуляторів і як лабораторне джерело живлення з регульованим обмеженням максимального струму.

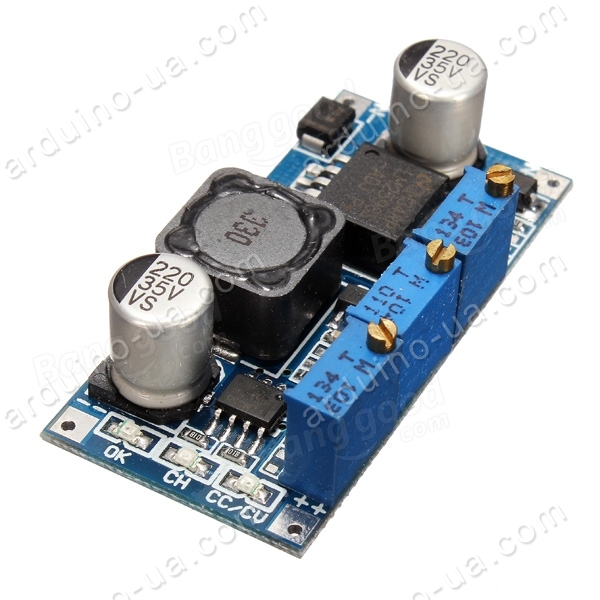

Налаштування перетворювача зводиться до установки максимальної вихідної напруги підлаштовним резистором "Out Voltage Adjustment", обмеження максимального струму перетворювача резистором "Out Current Adjustment" і порогової напруги запалювання світлодіода закінчення зарядки "Full Charge Indication Adjustment". Після закінчення зарядки загориться світлодіод "Full Charge Indicator LED", однак вихідна напруга знята не буде, що, в більшості випадків, не є критичним критерієм, і дозволяє використовувати перетворювач для зарядки і підтримки зарядки акумулятора в черговому режимі. Світлодіодний індикатор "Constant Current / Voltage Indicator LED" сигналізує про перехід перетворювача з режиму обмеження струму в режим обмеження напруги. Індикатор "Charging Indicator LED" сигналізує про наявність напруги на виході перетворювача.

Порядок настройки:

  • Підключити перетворювач до джерела напруги дотримуючись полярності
  • Підлаштовним резистором "Out Voltage Adjustment" встановити напругу повної зарядки акумулятора на виході перетворювача
  • Підлаштовним резистором "Full Charge Indication Adjustment" домогтися порогу запалювання індикатора "Full Charge Indication Adjustment"
  • Підлаштовним резистором "Out Voltage Adjustment" встановити необхідну напругу на виході перетворювача
  • Підключити до виходу перетворювача акумулятор або еквівалент навантаження
  • Підлаштовним резистором "Out Current Adjustment" встановити бажаний максимальний струм на виході перетворювача

Характеристики:

  • Мікросхема перетворювача: LM2596
  • Вхідна напруга: 7-35 В
  • Вихідна напруга: 1.25-30 В
  • Вихідний струм: 0-3 А
  • ККД: 92% (максимальний)
  • Робоча частота перетворювача: 150 кГц
  • Вихідні пульсації: 50 мВ (максимально) в смузі 20 МГц
  • Точність установки струму: ± 0.5%
  • Точність установки напруги: ± 2.5%
  • Індикатори: Зарядка, Закінчення зарядки, Незмінний струм / напруга (максимальна напруга при мінімальному струмі)
  • Робоча температура: від -40 до + 85
  • Розмір: 48x 23 x 14мм

Відгуки покупців про Понижающий преобразователь на LM2596S с регулировкой напряжения и тока

Alex (01.08.2024)

На 12.6 вольтах при 2 амперах 102 градуси на мікросхемі, якщо хтось думає брати під навантаженні більш ніж 20 ватт потрібно робити або активне охолодженя або відводити тепло великими радіавторами. Просадка по схемі від входу мала як у діода шотткі. Має захист від КЗ по виходу на навантаження, але якщо це навантаження батареї - при КЗ на вході мікросхема сгорить миттєво, майте на увазі. стабілізатор не поганий але реально споживати можна не більш 15-20 ватт. 5 Екземплярів в тесті.

Відповісти

Артем (07.06.2024)

При токе более 1А грееться, но не критично.
Если использовать его для зарядки, то необходимо отключать его от аккума или ставить диод между модулем и аккумом (у меня модуль от аккума потреблял +-25мА)

Відповісти

Юрій (07.11.2023)

На жаль, опис дуже некоректний.
Те що позначено як "Full Charge Indicator LED" (світить синім) насправді є індикатором зарядки (на платі підпис CH, від charge).
А те що позначено як "Charging Indication" (світить червоним) це є індикатор завершення зарядки (тече малий струм) (на платі підпис OK).
"Full Charge Indication Adjustment" насправді задає не порогову напругу для засвічення індикатора, а задає на скільки малий струм має текти щоб почав світитися індикатор завершення зарядки…

Мені допомогло розібратися ось це відео:
https://youtu.be/RQR9yz84l_o

Відповісти

Ilya (03.05.2023)

Індикація заряду щось не працює. Збірка 2 літій-іонних аккума послідовно, напруга виставлена на 8.1 вольта, струм на 2А. Акуми повністю заряджені зовнішнім присторєм. Крутив і туди і сюди. Були моменти коли індикатор заряду миготів, але тільки коли викрутка на резисторі була, убираєш - не світить.

Відповісти

Роман (22.11.2022)

Загалом що й потрібно було довести. На 2.7А мікросхема зашипіла та відстрілила шматочок корпусу. можна використовувати як зброю.

Відповісти

Роман (22.11.2022)

При більше 1А перегрівається сам чіп та катушка (при цьому свистить шо дурна).
Від "Full Charge" діода абсолютно ніякої користі, працює або "завжди включеній" або "включений разом з CC/CV діодом".
Брав дві, обидві з ідентичною поведінкою.
Як для перевірити концепт підійшли, а так не думаю що довго проживуть, краще пошукати шось інше.

Відповісти

Зубович Олег Федорович (14.06.2022)

Придбав для використання як зарядку літієвих акумів. Всіфункціі працюють коректно . Єдиний мінус при струмі більше 500 мА сильно гріється . використовувати більше 1А взагалі не рекомедую.

Відповісти

Михаил (24.01.2021)

Добрый вечер. Мне для ДХО, поскольку у меня уже 2-ве пары ДХО вышли из строя. Этот стабилизатор подойдет?

Відповісти

admin (25.01.2021)

Добрый. Если по параметрам он вам подходит, то можно попробовать.

Відповісти

Краснюк Владимир (13.11.2020)

Поддельная LM2596, нет шунта на плате, вместо него кусок дорожки, плохая теплоотдача. Результат соответствующий - перегрев уже на 1,5 А, нестабильная работа и т. д. Одним словом идея хорошая реализация - никакая. Необходимо переделывать плату и ставить нормальные компоненты. Одна LM2596 стоит под 60 грн. Купил ради теста идеи зарядки литиевых АКБ, идея работает, устройство нет.

Відповісти

Алексей (21.04.2020)

Пока работает. Далее будет видно.

Відповісти

Максим (15.02.2019)

Купил: работает, заряжает, все ок. Удобная основа для 12В ИБП. К ней бы еще плату с реле для автоматического переключения DC/батарея с контролем разряда.

Відповісти

Дмитрий (28.09.2017)

Ну как бы отзыв-вопрос написал несколько дней назад - о настройке тока останова зарядки.

Відповісти

admin (29.09.2017)

Описание процедуры настройки преобразователя добавлено к описанию.

Відповісти

Олег (17.05.2017)

Выложите, пожалуйста, описание(инструкцию)

Відповісти

admin (22.05.2017)

Какое описание Вас интересует?

Відповісти

Денис (10.06.2016)

Как работает окончание зарядки?
У меня только светиться диод, ток не отключает

Відповісти

admin (13.06.2016)

Окончание зарядки уменьшением тока до 0 при стабильном напряжении.

Відповісти
