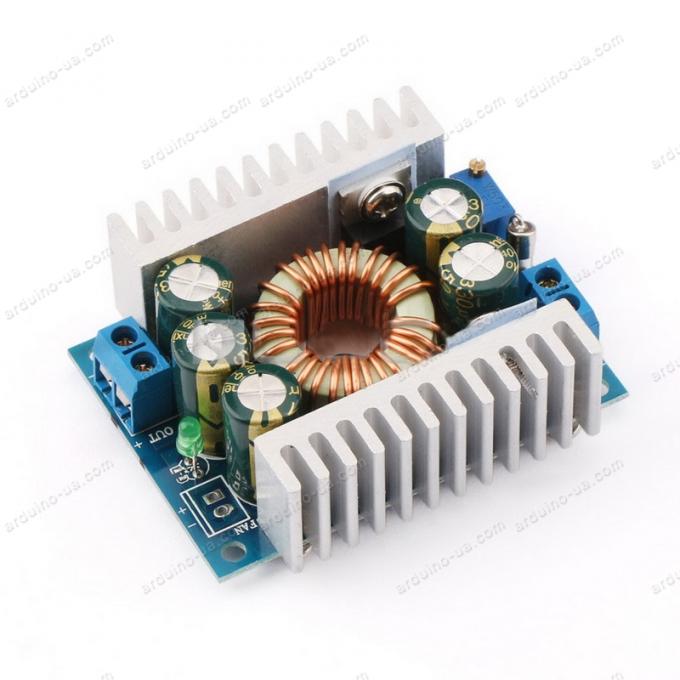

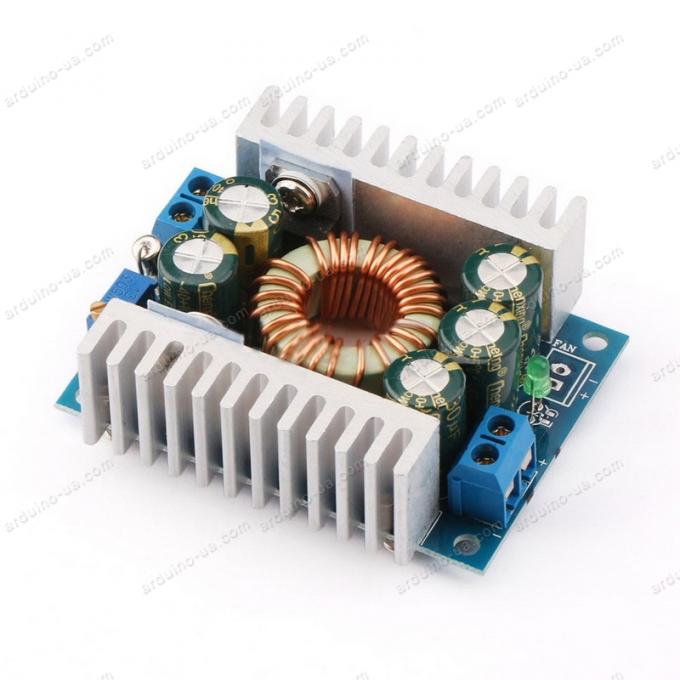

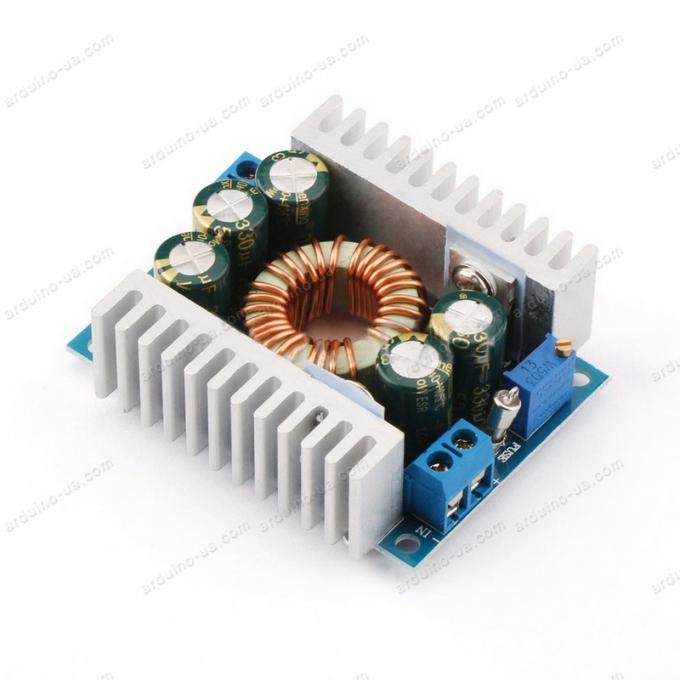

Понижуючий регульований перетворювач 12А з 5-30В на 1.2-27В

код: AOC366

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: dc-dc

291 грн

в наявності



Купити в один клік

14
голосувати
Знайшли дешевше?
  • Понижуючий регульований перетворювач 12А з 5-30В на 1.2-27В
  • Понижуючий регульований перетворювач 12А з 5-30В на 1.2-27В
  • Понижуючий регульований перетворювач 12А з 5-30В на 1.2-27В
  • Понижуючий регульований перетворювач 12А з 5-30В на 1.2-27В
  • Опис
  • Відгуки (10)
  • Задати питання

Понижуючий регульований перетворювач призначений для зниження напруги живлення з малими втратами. Перетворювач має значний запас потужності для повного використання якого, вимагається або заміна радіатора на більший і / або примусовий обдув радіатора кулером. Вхідна напруга повинна перевищувати вихідну мінімум на 2,5-3В.

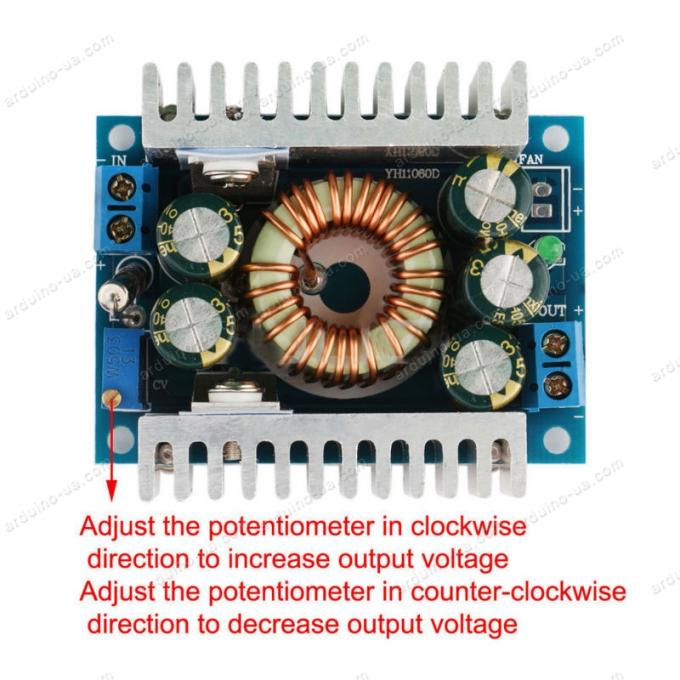

Регулюється вихідна напруга за допомогою підлаштування резистора. Для налагодження необхідного значення вихідної напруги необхідно підключити мультиметр до контактів перетворювача і плавним обертанням потенціометра налаштувати вихідну напругу. Також для налагодження напруги можна використовувати цифровий вольтметр і т.д. Сигналізує про значення вихідної напруги зелений світлодіод, який підключений до шини живлення. Плата конвертера спроектована на базі імпульсного перетворювача, підлаштування резистора, операційного підсилювача LM358 і інших допоміжних компонентів. Робоча частота конвертера напруги становить 300 кГц, а ККД (коефіцієнт корисної дії) перетворювача складає 95%.

При використанні струму навантаження значення якого становить більше ніж 12 А, необхідно замінити встановлений радіатор на більш потужний охолоджувальний пристрій. Кріпиться радіатор до корпусу мікросхеми. З метою безпеки рекомендується встановити ізоляцію між радіатором і корпусом мікросхеми.

Модуль має захист від короткого замикання і перегріву. Для захисту від переполюсовкі на вхідний клеммник можна встановити діод або діодний міст.

Джерело живлення і навантаження підключаються до плати перетворювача за допомогою 2 клемників:

IN+: вхідна напруга живлення 4.5 - 30 В
IN-: «земля»
OUT+: вихідна напруга живлення 1.2 - 27 В
OUT-: загальний провід навантаження

Підключений до джерела живлення від зовнішнього джерела живлення постійного струму. Діапазон вхідної напруги перетворювача становить від 4.5 до 30 В, а вихідна напруга постійного струму становить від 1.2 до 27 В

Даний перетворювач ідеально підходить для зниження напруги бортової мережі автомобіля 24В до поширених 12В.

Характеристики:

  • Вхідна напруга: 4.5-30 В
  • Вихідна напруга: 1.2-30 В (регульована)
  • Вихідний струм: 0-12А, 100 Вт (200 Вт при більшому радіаторі або примусовому охолодженні)
  • Робоча температура: - 40 до + 85 ° C
  • Робоча частота: 180 кГц
  • Кріплення: чотири гвинти 3 мм
  • Ефективність перетворення: до 95%
  • Обмеження струму: 12А

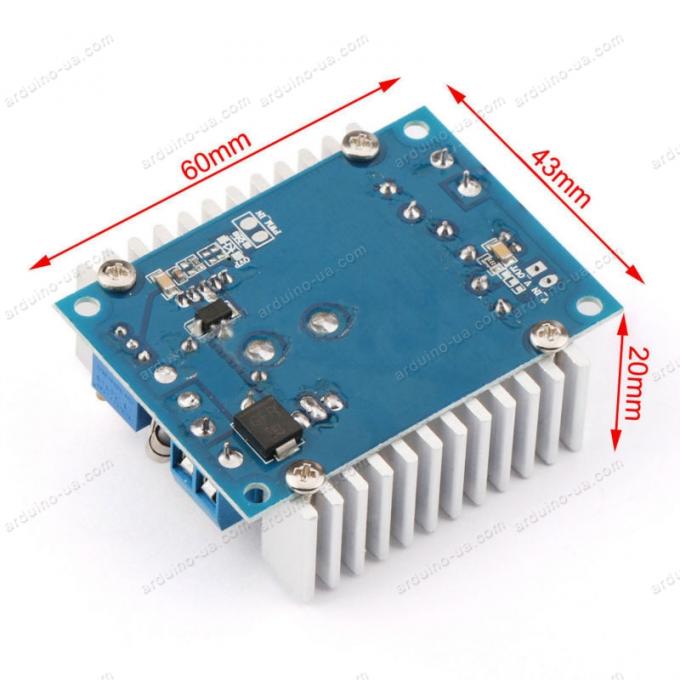

  • Розміри: 60 x 51 x 22 мм

Відгуки покупців про Понижающий регулируемый преобразователь 12А с 5-30В на 1.2-27В

Андрей (09.06.2022)

В названии входное до 40В, в описании - до 30В
Где ошибка?

Появится ли этот преобразователь?:
https://arduino.ua/prod1484-ponijaushhii-preobrazovatel-9a-s-regylirovkoi-toka-i-napryajeniya

Відповісти

admin (14.06.2022)

Добрый день. Описание откорректировали. Второй преобразователь заказан, но точная дата поставки неизвестна.

Відповісти

Виталий (08.02.2021)

Есть ли у вас в наличии подходящий куллер для охлаждения данного модуля?

Відповісти

admin (09.02.2021)

Добрый день. Все имеющиеся в наличии куллера вы можете найти перейдя по ссылке - https://arduino.ua/cat307-ventilyatori

Відповісти

Александр Кондратюк (07.05.2020)

Все работает, Спасибо

Відповісти

Олександр (01.02.2020)

Нормальний перетворювач, на його базі робив блок живлення. Працює добре.

Відповісти

Андрій (24.05.2019)

Які у плати на виході пульсації напруги?

Відповісти

admin (24.05.2019)

И зависимости от типа (индуктивная, ёмкостная или активная) и значения тока нагрузки. От 5 до 100мВ.

Відповісти

Евгений (17.05.2019)

Сразу отдельное спасибо магазину за оперативность. Мне кажется, что за годы это уже стало нормой для этого магазина, за это им огромный респект.
При заказе магазине видимо перепутали и прислали мне преобразователи не на 8 А, а на 9А (с четными радиаторами). Я и сам сразу не заметил, обратил внимание потом, когда поставил в работу, понял что он чуть большего размера. Но для меня это не критично.
Сами преобразователи работают отлично. Правда при первом включении я сразу немного расстроился, как ни крути переменный резистор на выходе все равно то же напряжение что и на входе, я забыл что эти резисторы имеют очень длинный ход, поэтому сделав оборотов 20 напряжение на выходе начало падать до нужного.
Приблизительно при 3-х амперах светодиод на плате меняет цвет с синего на красный, это настораживает, но напряжение при этом не проседает, что это означает эта смена цвета, не понятно.

Відповісти

Артем (23.04.2020)

светодиод отороажает режим - CV / CC - стаб. по напряжению / стаб по току

Відповісти
