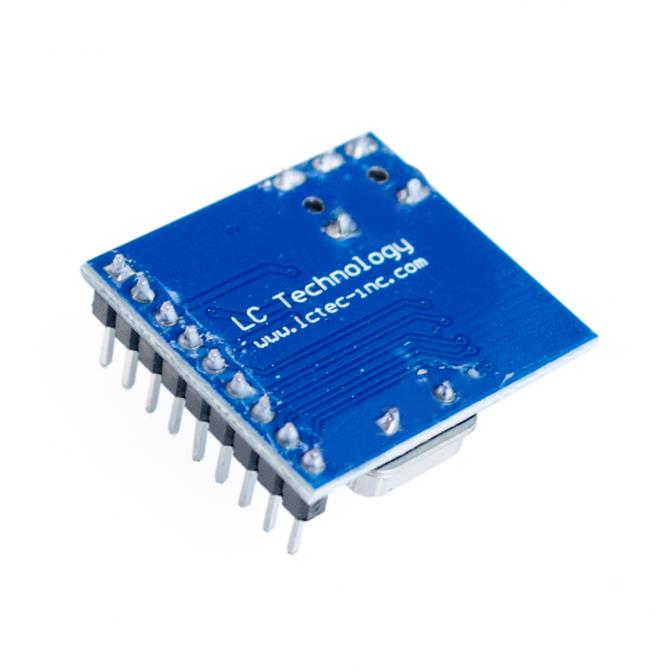

Аудіо декодер DTMF MT8870 4 канали

код: AOC416
Аудіо декодер DTMF MT8870 4 канали
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
56 грн з ПДВ

в наявності



Купити в один клік

8
голосувати
Знайшли дешевше?
  • Аудіо декодер DTMF MT8870 4 канали
  • Аудіо декодер DTMF MT8870 4 канали
  • Аудіо декодер DTMF MT8870 4 канали
  • Опис
  • Відгуки (21)
  • Задати питання

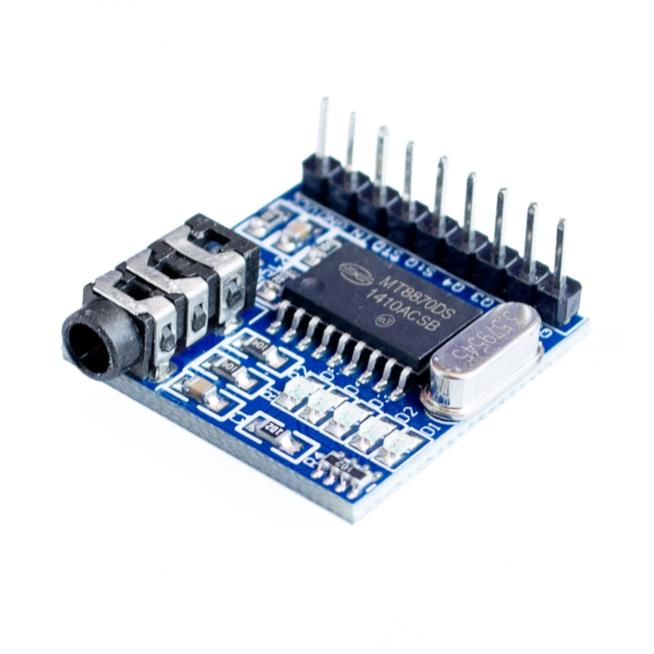

Модуль DTMF MT8870 дозволяє декодувати тональні сигнали (DTMF) телефону і виставляти відповідні рівні на одному з 4 каналів. Модуль можна підключити до телефону (в тому числі мобільного), налаштувати його на автовідповідь і зателефонувавши на цей телефон, натискаючи кнопки телефону, встановлювати виводи в 0 або 1. Якщо на виводи підключити  модуль реле, то можна віддалено по телефону вмикати/вимикати навантаження. Модуль DTMF MT8870 дозволяє декодувати тональні сигнали (DTMF) телефону і виставляти відповідні рівні на одному з 4 каналів. Також є два виходи стробування вихідних сигналів - прямий та інверсний.

Для зручності кожен канал забезпечений світлодіодом, який відображає його статус (високий або низький на ньому рівень).

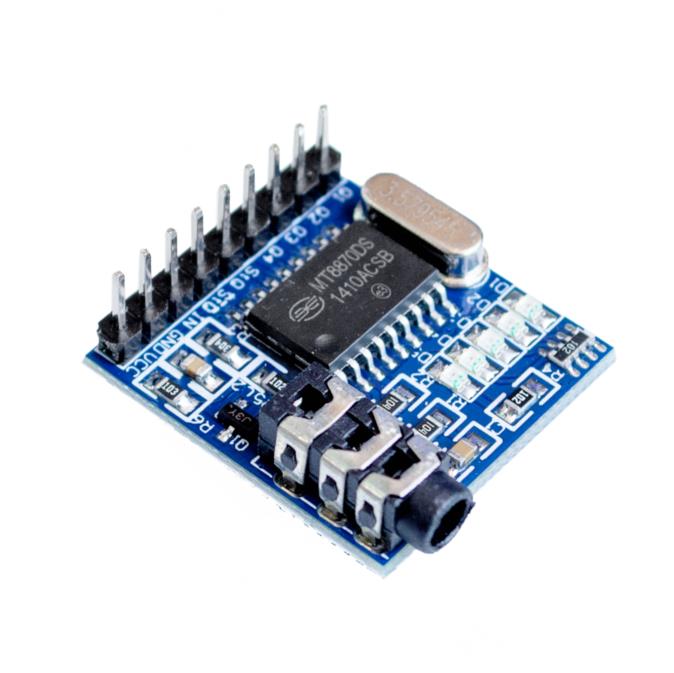

Виводи модуля:

  • Q1-Q4 - Виходи декодера по каналах 1-4 відповідно
  • StQ - Вихід стробування вихідних сигналів
  • -StQ - Інверсний вихід стробування вихідних сигналів
  • IN - Аналоговий вхід декодера
  • GND - Загальний вивід
  • VCC - Вхід напруги живлення


Характеристики:

  • Декодер: MT8870
  • Кількість каналів декодування: 4
  • Напруга живлення: 5В
  • Розміри: 26 х 24 мм

Документація

Відгуки покупців про Аудио декодер DTMF MT8870 4 канала

Юрій Мінкін (25.09.2023)

Відправка швидка, за що окрема подяка.
Декодер працює, але з "обнуленням" після вмикання довелось погратися.

Відповісти

Борис (11.04.2023)

Звук "D" не воспроизводится! Неделю бьюсь! Что делать?

Відповісти

admin (11.04.2023)

Перевірте вихід декодера ESt - можливо для цієї мікросхеми ці коди недоступні.

Відповісти

Expertlviv (09.08.2023)

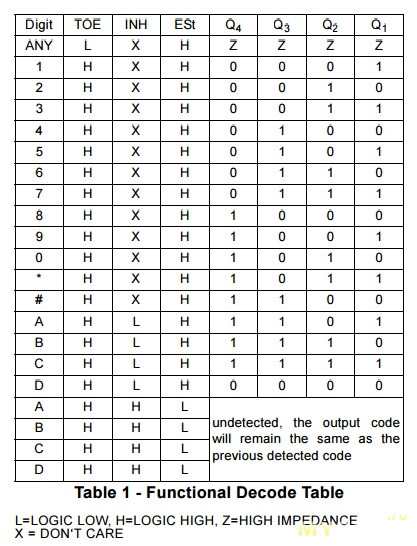

Звук де це на всіх пінах нуль !!! Детектування можна провести лише через пін ТОЕ на мікросхемі. Дивіться таблицю з опису. На колодку цей пін не виведено.

Відповісти

Андрей (01.09.2021)

Магазин сработал оператитвно, декодер рабочий, но осадочек есть ... , может все такие - а может мне попался такой декодер - который каждый раз при включении устанавличает разное состояние каналов(1,2,4) "0" и "*" благо что третий канал при таких комбинациях остается стабильным, его я и использовал в паре с одноканальным реле, комбинация кнопок 0 - 5 или * и #.

Спасибо

Відповісти

Борис (17.02.2021)

Задал два вопроса.
Ни на один ни ответа, ни привета.
Похоже, магазин может похвастать только оперативностью отгрузки товара.

Відповісти

admin (18.02.2021)

Добрый день. По какому товару вы задавали вопросы? Вы писали их на сайте или писали письмо на почту?

Відповісти

Борис (18.02.2021)

По DTMF MT8870 4 канала.
С этой страницы, закладка "Задать вопрос".
Вопрос о роли стробирования для данного устройства.
Затем были еще два вопроса.
Я скрестил МТ8870 с К155ИД3.
Работает, но требует инвертирования, т.к. активный уровень у ИД3 0.
Поэтому мне более интересен К561ИД1.
Но я не могу найти на его распиновке символы "*" и "#".
Просил о помощи.

Відповісти

admin (22.02.2021)

Добрый день. Если посмотреть на вопросы к данному товару, то таких вопросов нет. По поводу микросхем, не совсем понятно, что вы не можете найти? Их распиновки легко можно найти в сети.

Відповісти

Борис (24.02.2021)

Что я сделал неправильно, задав вопрос с закладки "Задать вопрос" ?
В том, что мои вопросы не достигли вас, моей вины нет.
Надеюсь сейчас внести ясность.
Я использую МТ8870 в паре с двоично-десятичными декодерами К155ИД3 и К561ИД1.
Я хочу при наборе команд на телефоне использовать символы "*" и "#".
В распиновке ИД3 это 13 и 14.
В ИД1 я их обнаружить не могу.
С этим я и обратился к народу.

Відповісти

admin (24.02.2021)

Борис, надеемся по телефону мы ответили на Ваши вопросы в полном объёме?

Відповісти

Борис (11.03.2021)

Да, спасибо.
Но подоспел новый.
Куда девать "отвалившийся"старший разряд ?
В ИД1 вместо 1248 требует АВС.
Пробовал повесить его на "землю".
Все равно врет безбожно.
Выбранный дешифратором код не соответствует
набранному на телефоне.

Відповісти

admin (16.03.2021)

4-й выход должен быть обязательно подключен к контроллеру так как он участвует в декодировании.
В Вашем случае без ухищрений использовать ИД1 для декодирования спецсимволов не получится...

Відповісти

Жадаев Борис (08.01.2019)

Магазин сработал отлично, товар доставлен вовремя и быстро. Спасибо!

Відповісти

Жадаев Борис (06.01.2019)

Аудио-разъем - хаффно, нет контакта с левым каналом.

Відповісти

Шенкевич Сергей (02.09.2018)

Очень. Доволен товаром. Мгновенная связь и отправка.

Відповісти

Галай Владимир (14.09.2017)

Заказ обработали и отправили оперативно. Ответы и решения нашлись на все вопросы, спасибо за понимание. Товар (декодер DTMF) качественный, соответствует описанию.
Спасибо персоналу за хорошую работу! Буду обращаться и другим советую.

Відповісти

Юрий (15.04.2017)

Заказ обработали и отправили быстро. Товар (декодер DTMF) качественный, соответствует описанию.

Спасибо персоналу за хорошую работу!

Відповісти

Сергей Барнов (26.03.2017)

детектор рабочий спасибо

Відповісти

Кагановский Станислав (25.02.2017)

Доставка оперативная, декодеры рабочие. Я доволен. Буду обращаться и другим советую.

Відповісти

Анатолий (08.02.2017)

Заказ обработали быстро и также оперативно выслали (несмотря на единичный экземпляр с небольшой стоимостью).
Дектодер - рабочий , стабильный, аккуратный )
---
Спасибо работникам интернет-магазина!

Відповісти
