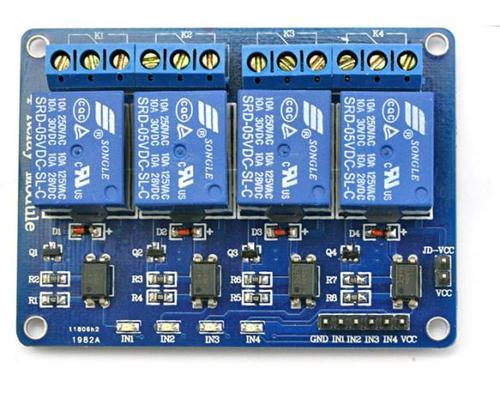

4-х канальний модуль реле 5В 10А з опторозв'язкою (low level)

код: AOC111

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: реле

68 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
151
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (44)
  • Задати питання

Має 4 комутуючих реле і керуючими сигналами з опторозв'язкою. Може керуватися безпосередньо з виводів мікроконтролера (Arduino і подібним). Максимальний струм навантаження 10А при напрузі 250В.

Чотирьох канальний реле-модуль. Може управлятися безпосередньо більшістю мікроконтролерів: Arduino, AVR, PIC, ARM і MSP430.

  • Кожному реле необхідно 15-20мА для спрацьовування і напруга живлення модуля 5 Вольт.
  • 5В TTL керуючий вхід, який може бути поданий безпосередньо з виходу мікроконтролера.
  • комутування навантаження 10А при 250В
  • розміри 4.9см x 5.1см x 1.8см

Пропонуємо також ознайомитися з аналогічними і 8ми канальними модулями реле.

Відгуки покупців про 4-х канальный модуль реле 5В 10А с опторазвязкой (low level)

Ненюк Павел (20.02.2021)

брал потому что модуль купленный здесь ранее вышел из строя одно реле срабатывает не надёжно проработал 4 часа 2 срабатывания в минуту.

Відповісти

Поляков Петр (14.12.2020)

Отличные реле, спасибо )

Відповісти

olegpilshikov (21.05.2020)

Здравствуйте. Добавьте, пожалуйста, в описание, что реле с опторазвязкой...

Відповісти

admin (03.06.2020)

Спасибо, добавили.

Відповісти

Мартыненко Роман (23.11.2019)

Заказываю в этом магазине не первый раз. Сам модуль рабочий, но почему бы не сказать в описании, что управляется он НИЗКИМ уровнем?! Мне он абсолютно не подходит.

Відповісти

admin (25.11.2019)

Информацию о активном уровне управляющего сигнала добавили в описание товара.

Відповісти

Станислав (18.07.2019)

в 2-х канальном реле есть отдельный пин Gnd возле джампера Vcc to JD-Vcc для полной изоляции. здесь тоже есть но только на фото, по факту - отсутствует, как быть?

Відповісти

admin (19.07.2019)

Пришлите, пожалуйста, нам на почту фото модуля.

Відповісти

Владимир (18.04.2019)

Вместо 5-вольтового пришло 12-вольтовое.

Відповісти

admin (18.04.2019)

Напишите, пожалуйста, нам на почту...

Відповісти

Влад (04.02.2019)

Подскажите, к ESP8266 (NodeMCU) можно подключить, и если можно то как? Просто на пальцах, от куда что берем, куда что подключаем. Спасибо.

Відповісти

admin (04.02.2019)

Например http://www.avislab.com/blog/wp-content/uploads/2017/04/WiFiRelayCircuit.png

Відповісти

Влад (05.02.2019)

Спасибо, но картинка не открывается, а за сайт спасибо =)

Відповісти

admin (05.02.2019)

Проверили - картинка загружается.

Відповісти

Иван (05.02.2019)

Картинка отрывается, подтверждаю. Спасибо.

Відповісти

Сергей (19.04.2018)

просьба, не пресуйте все в одну коробочку, реле приехало с половиной полностью в горизонтальное положение согнутыми ногами

Відповісти

admin (19.04.2018)

Ваше замечание учтем.

Відповісти

Евгений (05.04.2018)

Размер указан не верно. Скорее всего это размер от двухканального.

Відповісти

ООО (12.02.2018)

Попросили оставить отзыв, оставляю. Товар стандартный как у всех, сервис и отношение к клиенту супер, нравится этот сайт.

Відповісти

Егор (30.01.2018)

Подскажите, 13 вольт может коммутировать?

Відповісти

admin (30.01.2018)

Да, может.

Відповісти

Артем Кобзаренко (15.10.2017)

Не удалось заставить реле включится при подключении к Ардуине. Само реле работает, при замыкании входа на GND - срабатывает.
Для управления с ардуины скорее всего придется городить доп. транзистор на каждый канал.

Відповісти

Заколодяжный Павел (28.09.2017)

Спасибо. Хорошая деталька.

Відповісти

Дима (08.09.2017)

заказал реле, на прямую с платы ардуино не работало! как позже оказалось есть два типа реле высоко уровня (на ин нужно подавать +5в) и низкого уровня ( на ин нужно подавать -5в) у меня как раз оказалось второе. очень обидно, долго возился не мог понять в чем дело.
указывайте пожалуйста в описании какого типа реле, или заказывайте высокого уровня чтоб все были.

Відповісти

Цымбал Александр Леонидович (26.01.2017)

Добротное реле, щелкает как нада. = )

Відповісти

Руслан (14.01.2017)

Плата будет работать если на Vcc +5V, а на in +3,3V?

Відповісти

admin (16.01.2017)

Будет работать.

Відповісти

Андрей (21.06.2016)

Всё работает без проблем , используем на стойке ЧПУ вместе с платой KFlop. Спасибо магазину за оперативность .

Відповісти

Виктор (02.06.2016)

Купил. Реле как реле. Пока не заставляешь его срабатывать чаще чем раз в секунду - вполне себе работает.

Відповісти

Андрей (31.08.2015)

Плата с одной стороны была вся залита флюсом - пришлось мыть. Упаковка и скорость доставки выше всяких похвал!

Відповісти

Алексей Глазков (20.07.2015)

В процессе наладки обнаружился небольшой дефект. Плохая пропайка светодиодов. В результате нечеткая работа реле. Пришлось пропаять.

Відповісти

Глазков Алексей Сергеевич (28.06.2015)

Питание можно и от платы Ардуино, но лучше отдельное питание для реле. Удобная светодиодная индикация. Снял перемычку, реле не срабатывают, только светодиоды засвечиваются. Удобно при наладке.

Відповісти

Топчій Сергій Миколайович (23.05.2015)

Реле пришло быстро, в упаковке.
Спасибо администрации за очень оперативную работу. Сумели отправить в день оплаты, на следующий день уже забрал.

Реле работает исправно, и про него не чего сказать больше.

Відповісти

Топчій Сергій Миколайович (29.05.2015)

Кстати, если кому интересно, то все 4 реле вместе едят 270 мА с линии +5 В (VCC). Так что от одного USB вместе с устройством контроля можно свободно запитывать.
"Каждому реле необходимо 15-20мА для срабатывания и напряжение 12 Вольт"
Описание не верное. У меня всё от 5 вольт отлично работает.

Відповісти

Саня (почти) Паскаль (06.08.2015)

Оно идет к другому реле (http://arduino-ua.com/prod791-4h-kanalnii-modyl-rele-12v-10a)

Відповісти

Антон (25.04.2016)

В документации пишут что необходимо 15-20мА на 5В шине, итого для 4-х реле 80мА

Відповісти

Андрей Янтовский (02.04.2015)

Добрый день, АРДУИНО! Спасибо за товар! Сделка прошла успешно, буквально вечером сделал заказ, а уже на следующий день получил. Все быстро и оперативно!
Спасибо!

Відповісти

Molex (22.01.2015)

Добрый день, плата с оптронной развязкой, правильно понимаю?

Відповісти

Виктор Янко (11.02.2014)

Добрый день, АРДУИНО! Реле, как реле. Компактное и нормально функцилнальное. Но самое главное, что мне понравилось - Ваш дружественный интерфейс в отношении меня - клиента. Спасибо. Виктор.

Відповісти

admin (06.01.2014)

Там еще земля выведена на отдельную клемму для удобства.

Відповісти

Саня (почти) Паскаль (06.08.2015)

Если не посоединять землю на клемму, работают только светодиоды (по ходу, для проверки правильности работы проекта), но не меняется замкнутось(подскажите, как правильно) контактов.

Відповісти

Артем (06.01.2014)

Подскажите мне, неопытному, на всех реле три клемы, а на этом 4. Зачем 4-я?

Відповісти

Саня (почти) Паскаль (06.08.2015)

Возможно, Два контакта нормально замкнуты, а другие два - нормально разомкнуты

Відповісти

Антон Дулин (25.04.2016)

Отличные реле
