Генератор на базі таймера NE555

код: AOC500

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

34 грн з ПДВ

в наявності

Купити в один клік

	15
	голосувати

Знайшли дешевше?

Опис
Відгуки (16)
Задати питання

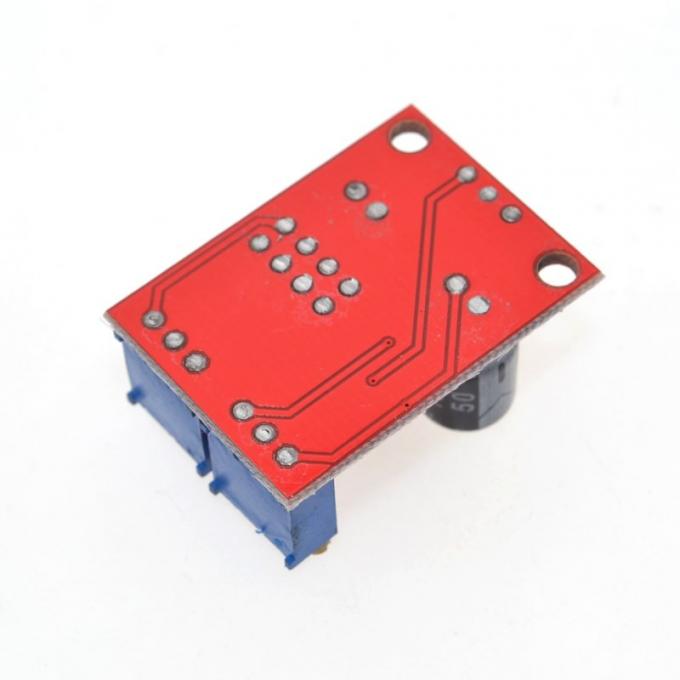

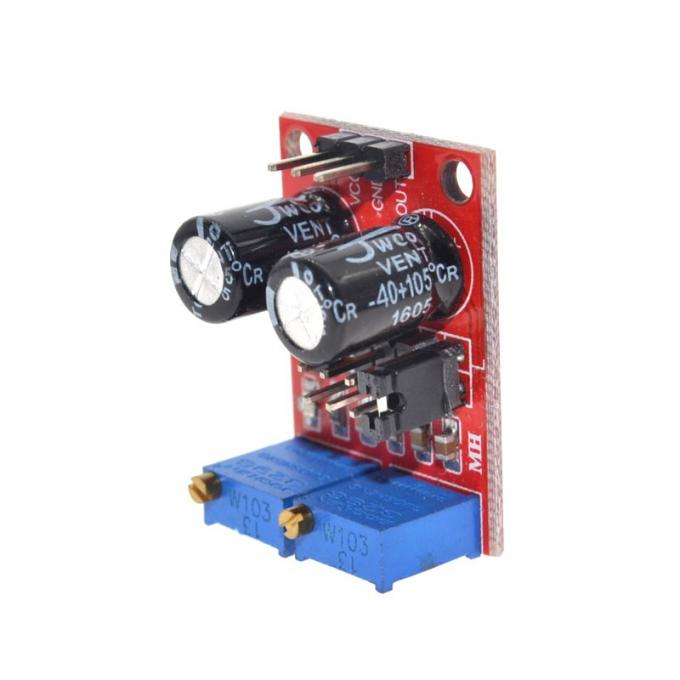

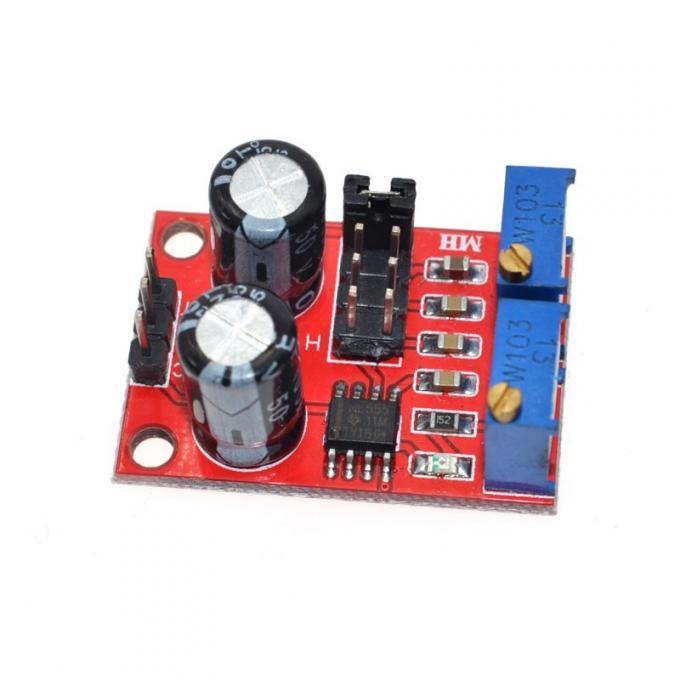

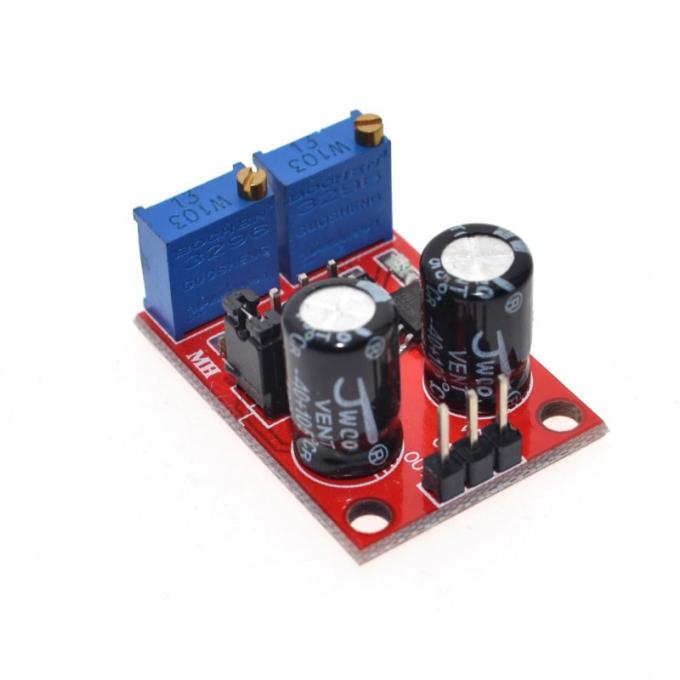

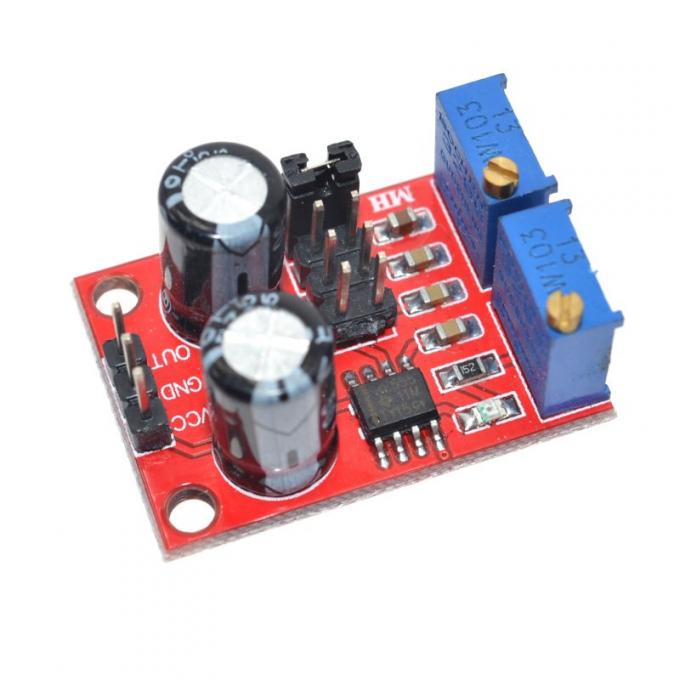

Генератор прямокутних імпульсів зібраний на таймері NE555, з потенціометром для регулювання частоти сигналу. Модуль використовується в проектах на мікроконтролерах для регулювання параметрів вихідних імпульсів в широких межах або як задаючий генератор в налаштуванні та тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, які визначаються RC-ланцюжком.

Модуль генератора імпульсів на мікросхемі NE555, може використовуватися в проектах на мікроконтролерах для регулювання параметрів вихідних імпульсів в широких межах, або як задаючий генератор в налаштуванні і тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, які визначаються RC-ланцюжком.

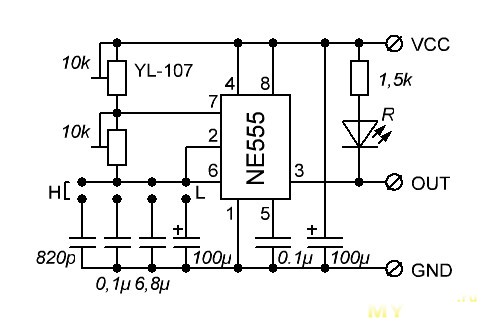

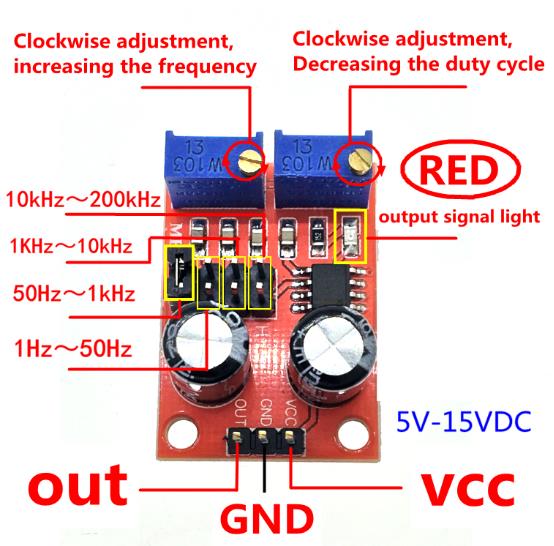

Діапазон регулювання частоти вихідних імпульсів регулюється за допомогою перемички в чотирьох діапазонах: 1 Гц - 50 Гц / 50 Гц - 1 кГц / 1 кГц - 10 кГц / 10 кГц - 200 кГц.

Підстроювання частоти імпульсів в обраному діапазоні здійснюється резистором R1.
Шпаруватість (скважность) задається за допомогою підлаштування резистора R2.
Амплітуда вихідних імпульсів пропорційна напрузі джерела живлення (4,2 - 11,4 В).
Живлення модуля може здійснюється від Ардуіно-контролера або від зовнішнього джерела живлення.

Вихідний струм генератора не перевищує 35 мА, тому для управління більш потужним навантаженням необхідний підсилювач струму вихідного каскаду. При зміні діапазону частот слід відключати живлення модуля.

Характеристики:

Форма імпульсів: прямокутна
Регулювання частоти в діапазоні: 1 Гц - 200 кГц
Регулювання шпаруватості(скважности): 50 - 100%
Напруга живлення: 5 - 15 В постійного струму
Вихідний струм: 100 мА
Робоча температура: 0 - 70 ° C

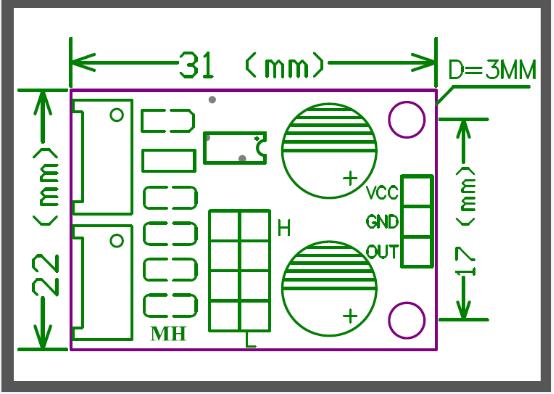

Розміри: 31 х 22 х 15 мм
