USB-UART міні-перехідник на CP2102

код: AOC505

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
79 грн
Оптові ціни:
від 25 шт. 69 грн
від 100 шт. 59 грн

в наявності



Купити в один клік

17
голосувати
Знайшли дешевше?
  • USB-UART міні-перехідник на CP2102
  • USB-UART міні-перехідник на CP2102
  • Опис
  • Відгуки (40)
  • Задати питання

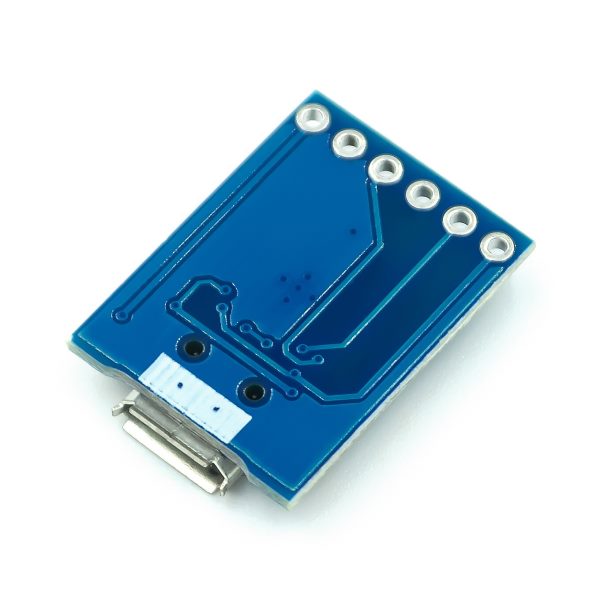

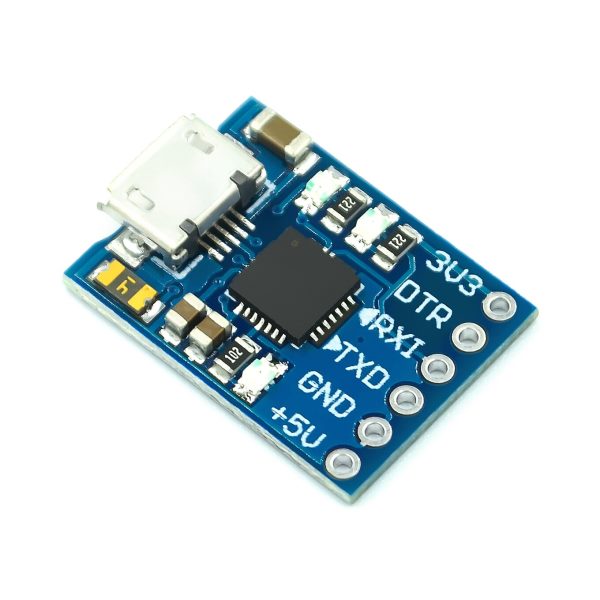

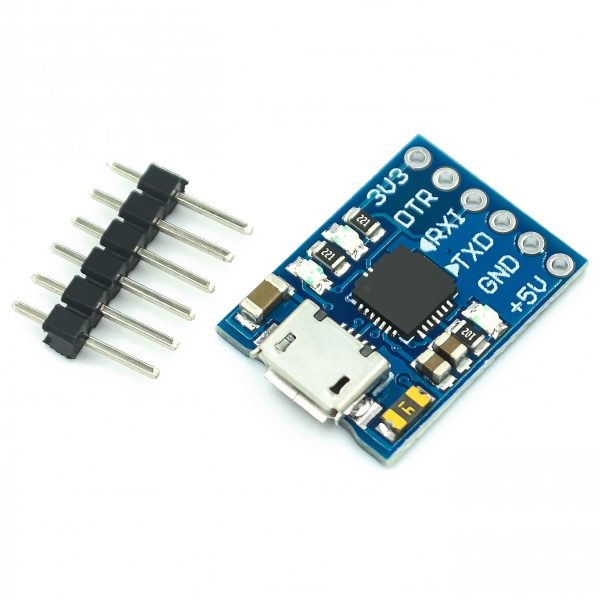

Багатофункціональний перехідник USB-UART на основі мікросхеми Silicon Labs CP2102. Має виходи 3.3 і 5 В для живлення програмованих пристроїв. Підтримує всі стандартні UART швидкості обміну і вихід скидання для програмування контролерів Arduino. Від подібних пристроїв вигідно відрізняється малими розмірами плати. На платі встановлений micro-USB роз'єм.

Увага! Для коректної роботи перехідника, будь ласка, поновіть драйвер для відповідної ОС на сторінці виробника мікросхеми (посилання нижче).

Характеристики:

  • 3 світлодіодних індикатора стану роботи
  • Вихідні напруги живлення 3.3 і 5 В
  • Підтримка Windows XP / 7/8/10

Розміри:

  • Висота: 3 мм
  • Довжина: 20 мм
  • Ширина: 15 мм
  • Вага: 2 г

Посилання:

Відгуки покупців про USB-UART мини-переходник на CP2102

Володимир (18.09.2024)

Маркування плати HW-199, чіп - підробка. Один модуль на прийом репортить щось, наче не на вибраній швидкості, хоч на передачу все ок. Всі гонять 4.1v, що є неприйнятним для 3.3v пристроїв. Мені ще пощастило, что на девкіті стояли clamping diodes.

Відповісти

Максим (30.08.2024)

В адаптере стоит фейковая микросхема PL2303HXA, после подключения к компьютеру в диспетчере устройств пишет "pl2303hxa phased out since 2012. please contact your supplier".
Для решения проблемы можно воспользоваться статьей: http://wp.brodzinski.net/2014/10/01/fake-pl2303-how-to-install/ и скачать старый драйвер http://wp.brodzinski.net/wp-content/uploads/2014/10/IO-Cable_PL-2303_Drivers-Generic_Windows_PL2303_Prolific.zip
После инструкций в статье - плата заработала. С официальными драйверами указанными на странице (две ссылки "Драйвер 1" и "Драйвер 2") - не работает.

Відповісти

Сергій (20.07.2024)

Працює відмінно.

Відповісти

Максим (02.06.2024)

На виндовс Xp то заливает скетч то нет, ошибка: не видит компорт. Драйвер изготовителя установлен, использовал Arduino IDE 1.8.5.
На компьютере с виндовс 7 с Arduino IDE 2 заливал скетч в Atmega328 около 40 раз, ни разу не было сообщений об ошибке.

Відповісти

Максим (27.08.2023)

Уточните, какое напряжение на сигнальных линиях?
5V?

Відповісти

admin (29.08.2023)

3.3В

Відповісти

Курилович Вячеслав (17.10.2021)

Купил два переходника. Маркировка на плате HW-199. Чип без маркировки. Работает только на прием (канал RX). На TX висит напряжение 4в. Из за этого прошивка ардуин не работает. Люди уже писали о этой проблеме. Зачем продавать заведомо нерабочие товары? И вернуть невозможно, т.к. во первых припаял контакты, а во вторых пересылка дороже модулей выйдет.

Відповісти

admin (20.10.2021)

Опишите проблему нам на почту - будем разбираться почему не работает.

Відповісти

Челюк Николай (25.03.2021)

Вроде бы работает :)
Причем в сравнении с предыдущим девайсом, который поддерживал лишь скорость 115 000, данный девайс поддерживает скоросьт в 8 раз выше, что позволяет шить борду не 40 минут, а 5.

Відповісти

Шевченко Евгений (06.01.2021)

Покупал для прошивки MinimOSD. Все что нужно было - припаять разъем. Дальше заработало без проблем. OSD настроил за 10 минут

Відповісти

Андрей (11.12.2020)

Все хорошо, работает.

Відповісти

Андрій (05.12.2020)

Не тягне 1.5 Мбод.
Не можливо використовувати для консолі Rock64.

Відповісти

Николай (13.11.2020)

Версия платы HW-199 имеет ошибку в схеме.
Пин Reset подключен напрямую к VBUS, без резистора. Из-за чего, в цепи питания 3,3В, имеется 4,4В.
После отключения Reset от VBUS, напряжение вернулось до 3,3в. В предыдущей версии платы вход Reset никуда не подключался.

Відповісти

Михайло (11.09.2021)

Большое спасибо за Ваш отзыв, оборвал дорогу на RESET пин чипа и все завелось, до этого пины 3V3 и TXD выдавали 4.2v. Из-за последнего ESP32-S грелась и не читалась.

Відповісти

Михаил (06.10.2020)

Добрый день, микросхема клон? Смогу прошить кастомный eeprom?

Відповісти

admin (06.10.2020)

Добрый день. Нужно пробовать, возможно и выйдет.

Відповісти

MichaelF (02.10.2020)

Покупал как замену для аналогичного конвертера с другим портом. Работает отлично

Відповісти

Колісніченко Сергій (14.09.2020)

Все работает. Купил таких два. И вообще по магазину нареканий нет. Главное живые операторы. Не робот.

Відповісти

Андрій (11.08.2020)

Як і у Коваль Сергей мені попався екземпляр без жодного маркування на мікросхемі. На платці маркування HW-199.
Схоже, що тепер у arduino.ua свій виробник і всі вироби маркуються як HW-N.

LED-и занадто яскраві як на мене.
В іншому зауважень немає.

Відповісти

Денис (26.08.2020)

Тоже были сомнения из-за отсутствия маркировки, но модуль завелся с полпинка и работает без проблем. Моя довольна.)

Відповісти

Чад Ігор (14.07.2020)

Все ок.

Відповісти

Олег (24.05.2020)

Отличный модуль. Win-7 и Линукс - работает без проблем, недорогая альтернатива бюджетным FT.

Відповісти

Микола (05.03.2020)

замовляв модуль на СР2102 відправили швидко отримав своєчасно товар якісний покупкою задоволений щиро дякую

Відповісти

Денис (24.01.2020)

на 10 винде стартонул норм. Проблем с работой небыло, перепрошил сим900.

Відповісти

леонид (05.01.2020)

Привет,
для прошивки ESP32CAM, ESP32
подойдет?

Відповісти

admin (06.01.2020)

Да, подойдет.

Відповісти

леонид (05.01.2020)

Привет.
Для прошивки ESP32CAM, ESP32 подойдёт? и на Win7 работать будет?

Відповісти

admin (06.01.2020)

Да, подойдет. Работать будет.

Відповісти

Коваль Сергей (19.11.2019)

Мне попались переходники нонейм без какойлибо маркировки на микросхеме, но вроде работают 115200 держит

Відповісти

Сергей Иванович (27.07.2019)

Купил очередной модуль. Как по мне - лучшее решение, только я меняю PLS прямые на угловые. Так намного удобнее использовать. Применял в своих проектах https://arduino.ua/art92-klon-arduino-ili-otladochnaya-plata-atmega-v-korpyse-dip28, Магазину - спасибо.

Відповісти

Коваленко Сергей (30.04.2019)

Спасибо! Использовал для самодельной Arduino. С его помощью прошил Atmega8 для своего проекта. Купил две штуки. Все супер! Спасибо персоналу магазина. Доставка очень быстро и в полном объёме. Цены очень даже ничего.

Відповісти

Владимир (05.09.2018)

Привет, где можно посмотреть схему переходника. Что делают светодиода на RXD и TXD если я не ошибаюсь.

Відповісти

admin (05.09.2018)

Переходник собран по типовой, рекомендованной производителем, схеме.

Відповісти

Владимир (05.09.2018)

В типовой схеме на выводах микросхемы RXD, TXD нет ни каких светодиодов, DataSheet смотрел. Все дело в том что эти выводы микросхемы отвечают за передачу и прием данных и дополнительная нагрузка на этих выводах крайне не желательна.

Відповісти

Алексей (08.05.2018)

Отличный переходник, прошил STM32 с пол оборота на 115200

Відповісти

Алексей (17.10.2017)

Win10 x64 установил драйвера с оф. сайта.Для авторезета:DTR через 0.1 мкФ на RESET ATmega328P-PU. Работает без проблем.Всё хорошо!
Что касается качества обслуживания - всё на высоте:быстро перезвонили,отправили и качественная упаковка.
Пожелание: увеличить ассортимент радиодеталей.

Відповісти

ТОВ НВП ''МЕТЕКОЛ'''' (04.09.2017)

Все хорошо, работает.

Відповісти

Андрей (18.08.2017)

Под Win7 x64 стал без проблем, автоопределился, работает четко!

Відповісти

Виктор (11.04.2017)

Все норм :) просто не правильно выставил частоту для контролера в IDE :)

Відповісти

Виктор (11.04.2017)

Запустил нормально, вот только прикол с скоростью...
Что бы нормально читало с порта, нужно на пополам делить.
То есть, если инициализировать Serial.begin(9600) то читать нужно на 4800 :(

Відповісти
