Модуль індикації та керування на TM1638

код: AOC510

Додаткові категорії товару: Інші
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
58 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
6
голосувати
Знайшли дешевше?
  • Модуль індикації та керування на TM1638
  • Модуль індикації та керування на TM1638
  • Модуль індикації та керування на TM1638
  • Модуль індикації та керування на TM1638
  • Модуль індикації та керування на TM1638
  • Модуль індикації та керування на TM1638
  • Опис
  • Відгуки (7)
  • Задати питання

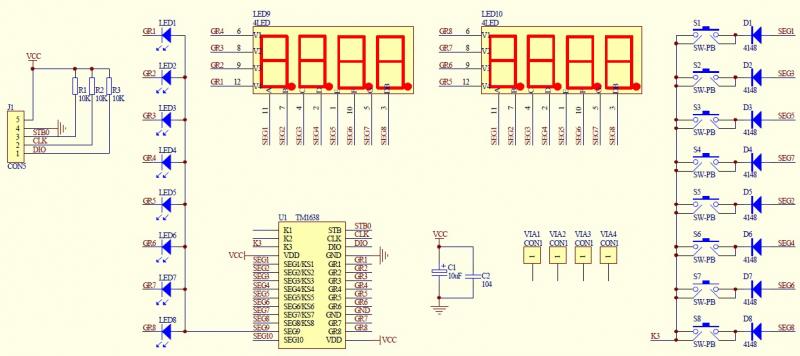

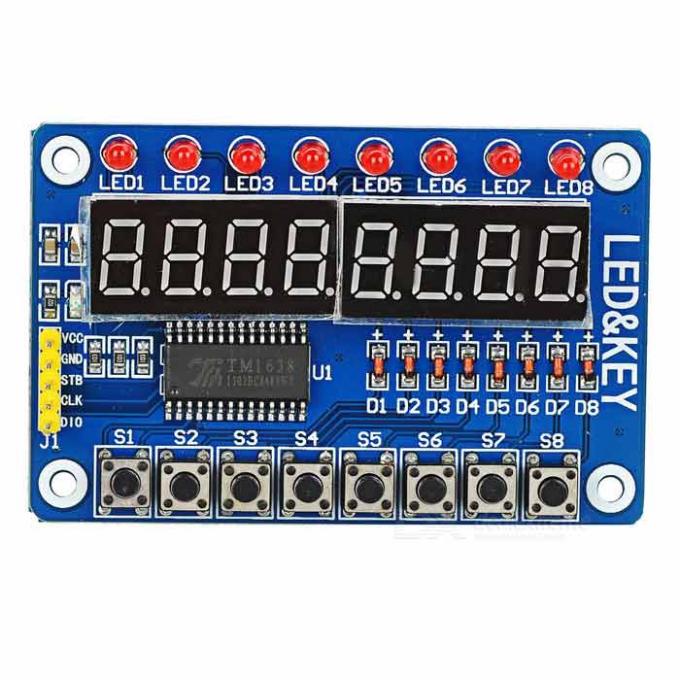

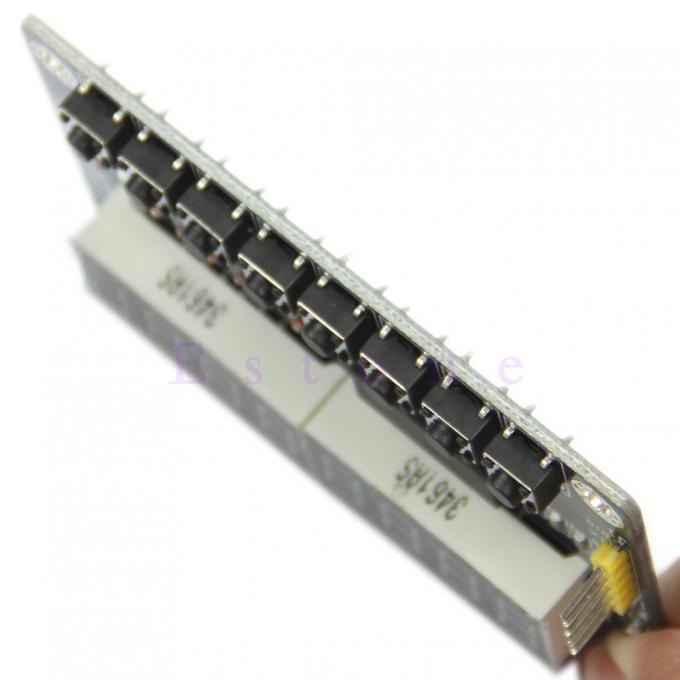

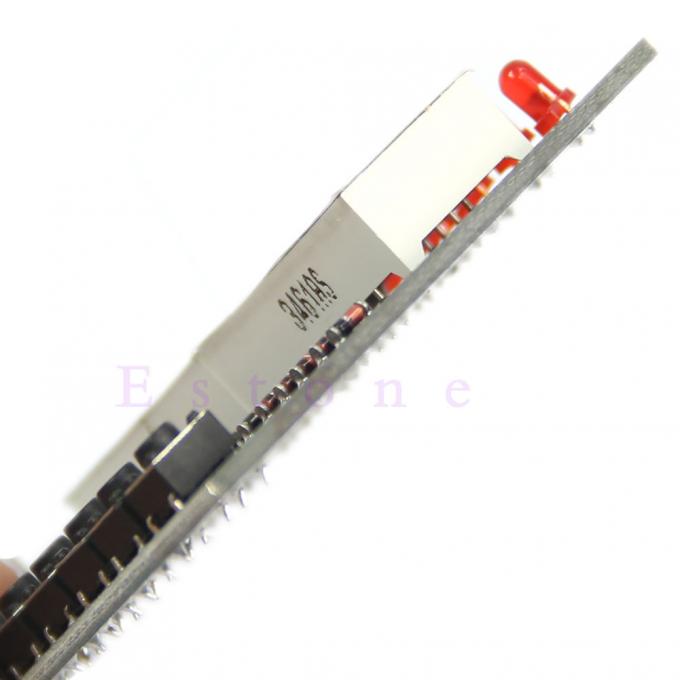

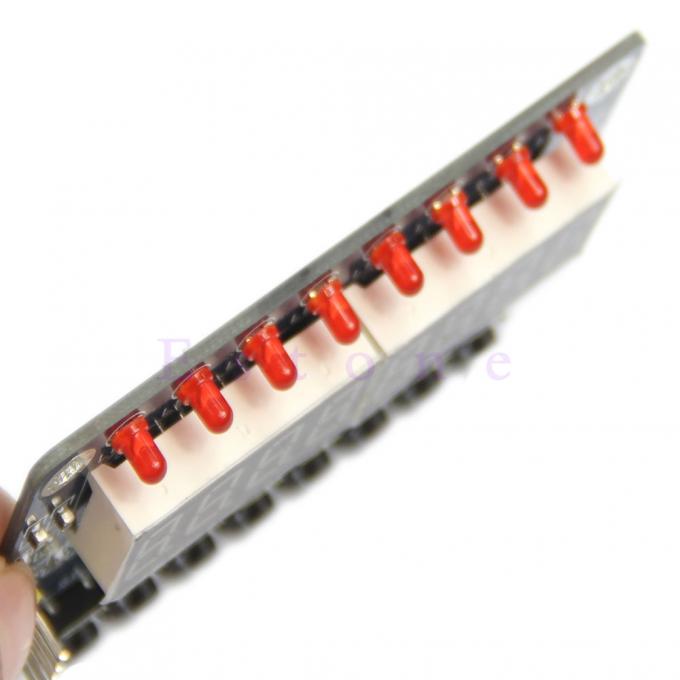

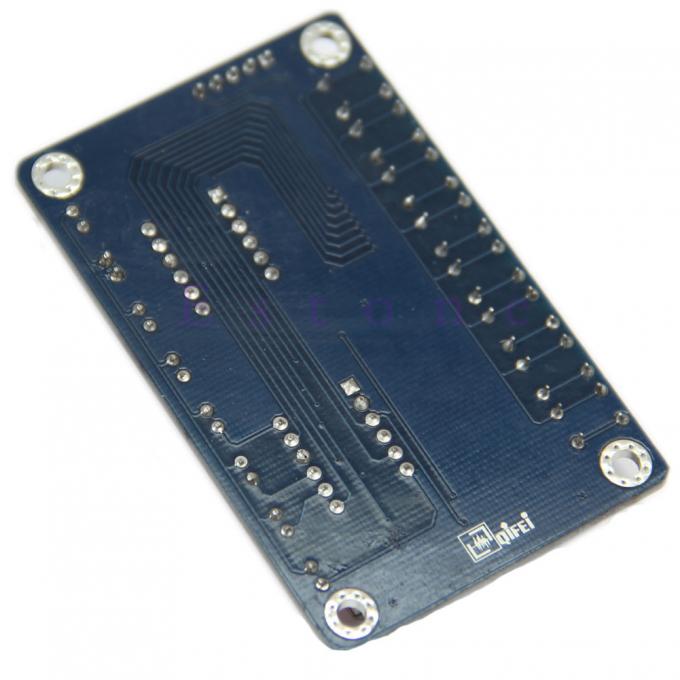

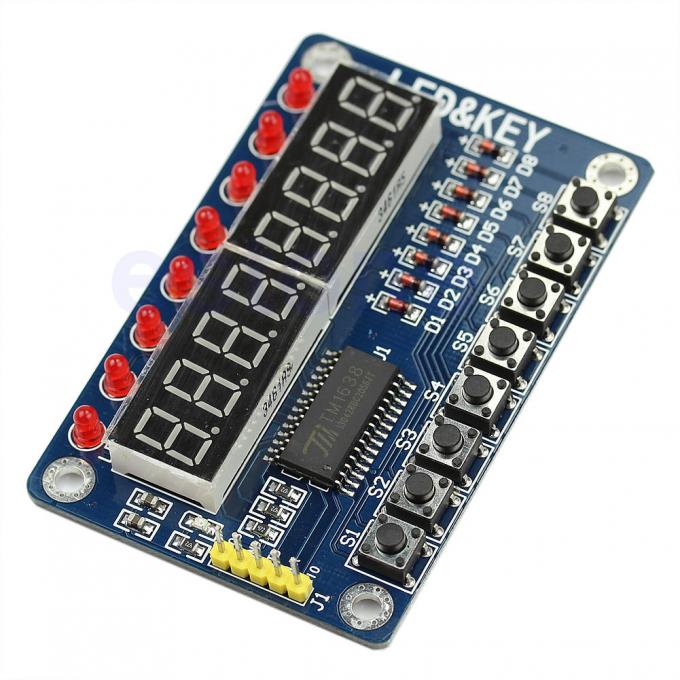

Індикаторний клавіатурний модуль на мікросхемі TM1638 призначений для введення-виведення інформації з мікроконтролллера. Плата відображає інформацію на 8-ми семисегментних індикаторах, 8-ми світлодіодах і дозволяє вводити інформацію з 8 кнопок. Для управління використовується послідовний інтерфейс.

Управління індикаторами і визначення натискання кнопок виконує мікросхема TM1638 китайської фірми Titan Micro Electronics. TM1638 приймає від МК і передає дані по унікальному послідовному інтерфейсу з трьох сигналів, близькому до інтерфейсу SPI. Відмінність від SPI полягає в об'єднанні в одну лінію двох ліній прийому і передачі. Назви сигналів відмінні від прийнятих в SPI, але вони добре впізнаються.

Сигнали інтерфейсу TM1638:

  • STB - дозвіл роботи мікросхеми при низькому рівні сигналу. Після перемикання в активний рівень перший прийнятий байт сприймається як команда. Часто для позначення цього сигналу використовують слова строб, стробуючий.
  • CLK - тактовий сигнал при передачі даних в мікросхему. Дані фіксуються по фронту сигналу. Джерелом сигналу CLK служить зовнішній пристрій.
  • DIO - двонаправлена лінія даних. Передача синхронізується фронтом сигналу CLK.

Мікросхема містить внутрішні регістри зберігання стану світлодіодів і кнопок. Запис і читання регістрів відбувається по командам що приходять по інтерфейсу. Після запису регістрів мікросхема автоматично формує сигнали управління індикаторами і опитування кнопок.

Характеристики:

  • Напруга живлення: 5 В
  • Робочий струм: 125 мА
  • Максимальна частота синхронізуючого сигналу: 405 КГц
  • кількість каналів управління: 3
  • Кількість розрядів: 8
  • 8 тактових кнопок
  • 8 світлодіодних індикаторів
  • Діапазон робочих температур: від -10 до + 60 ° C
  • Розміри: 76х50х9мм
  • Вага: 27г

Посилання:

Відгуки покупців про Модуль индикации и управления на TM1638

Shad (02.07.2021)

Модуль работает в соответствии с описанием.
Для проектов, некритичных к длительности цикла - очень удобно.
Отправили быстро. Упаковано хорошо.

Відповісти

Андрей (05.09.2020)

Отлично работает с библиотекой TM1638plus https://github.com/gavinlyonsrepo/TM1638plus

Відповісти

Андрей (21.01.2020)

Заказывал два модуля, оба пришли с погнутыми разъёмами и в пакетах, проткнутых ножками других микросхем. Вы там их ногами пакуете? Буду ещё на работоспособность проверять.

Відповісти

Андрей (29.05.2018)

Работа магазина - на высоте! А сам модуль "странноват". Не копался долго, а сходу опросить все кнопки и светодиоды не получилось. Самое главное - что модуль очень чувствителен к помехам на шине, нужно экранировать тщательно.

Відповісти

Игорь (22.04.2018)

Не могу опросить кнопки.
Посылаю команду 0х42. DIO как вход. Затем читаю 4 байта они не меняются при нажатии на кнопки. Работа с сегментами и диодами нормальная. Я так понимаю у меня задействован только К1 и сегменты.

Відповісти

ilyasan (18.02.2018)

Работает. То что нужно было.
Доставка поразила.
Утром заказал - в обед привезли.
Спасибо Вам!

Відповісти

Делегач В. В. (10.07.2017)

Всё хорошо работает, кроме одного момента. При нажатии кнопки в старшей тетраде (S5 - S8) в считанном байте состояния кнопок включены два бита: нужный и соответствующий в младшей тетраде. С кнопками младшей тетрады всё в порядке. Проверялось на двух платах.
PS. Пишу пост по памяти, поэтому мог перепутать тетрады, но эффект присутствует.

Відповісти
