Мультифункціональний навчальний Шилд для Arduino UNO

код: ASC217

Додаткові категорії товару: Відображення інформації
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
90 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
7
голосувати
Знайшли дешевше?
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Мультифункціональний навчальний Шилд для Arduino UNO
  • Опис
  • Відгуки (12)
  • Задати питання

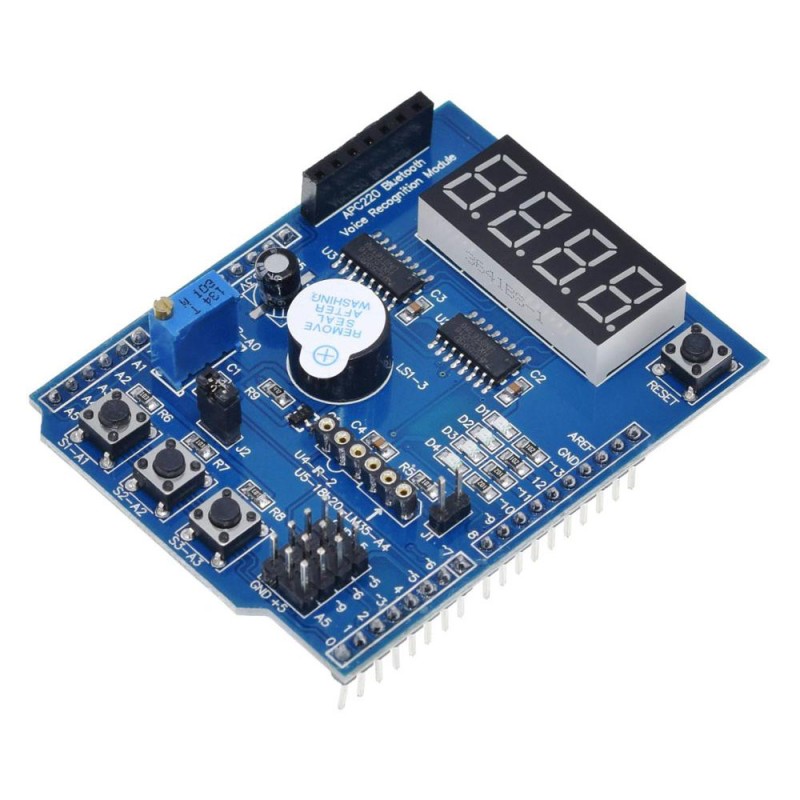

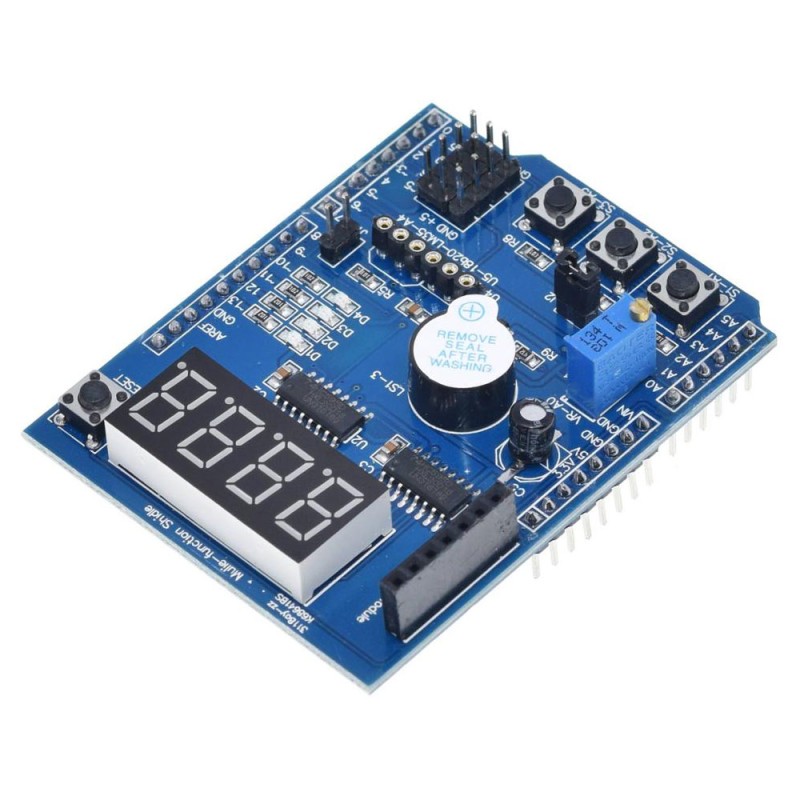

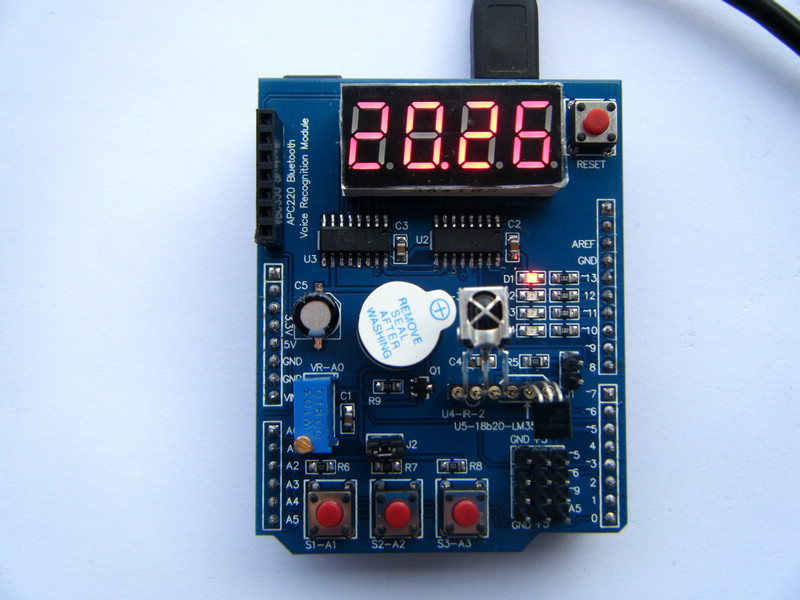

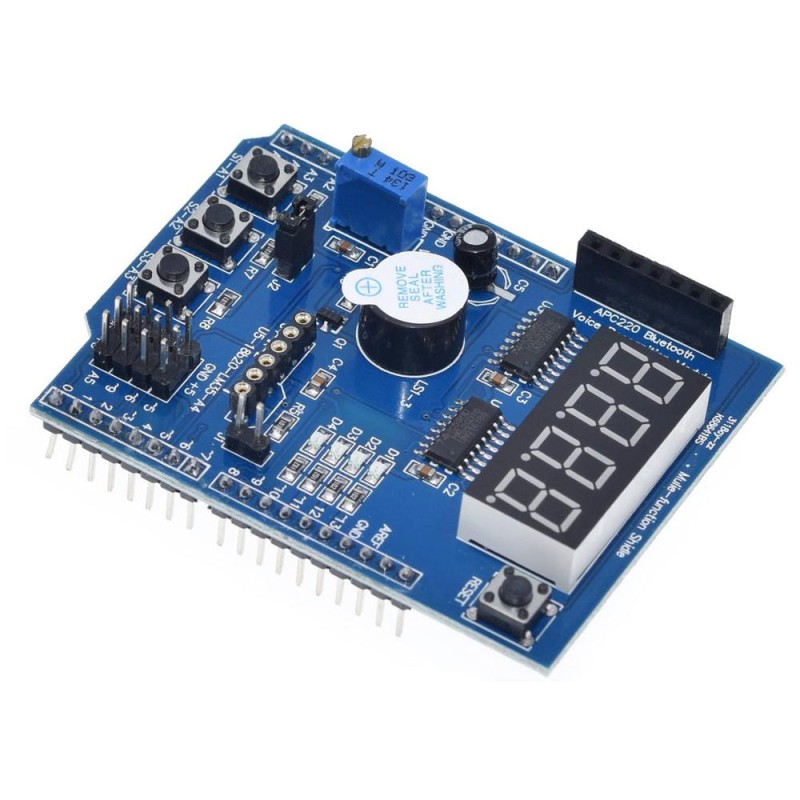

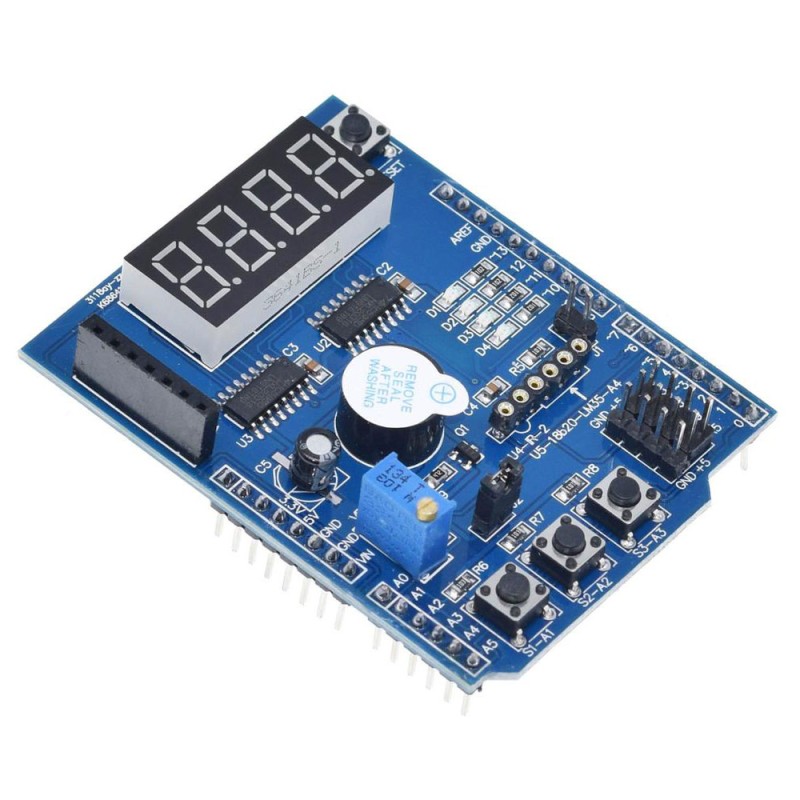

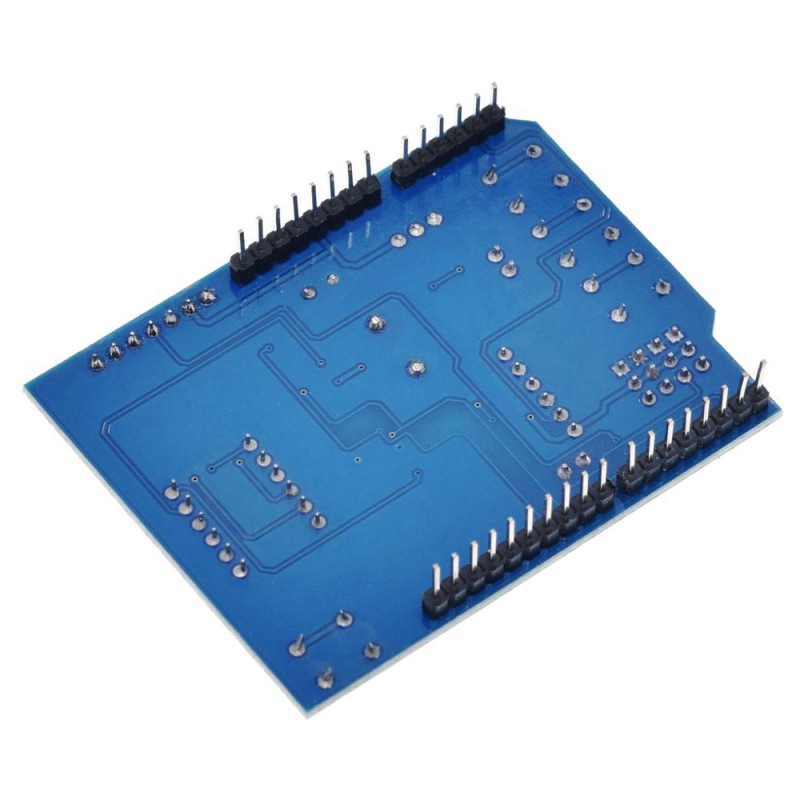

Багатофункціональний навчальний шилд призначений для ознайомлення з платформою Arduino, управління периферією та роботою з датчиками. Шилд дозволяє отримати практичний досвід по роботі з регістрами зсуву, управління семисегментними індикаторами, аналоговими та цифровими датчиками температури, введенням з кнопок, bluetooth модулями, і т.д. Шилд можна використовувати як для навчання, так і в готових конструкціях. Схема шилда проста у використанні і зводить до мінімуму ризик виходу з ладу елементів при їх неправильному підключенні.

Характеристики:

  • Напруга живлення: 5В
  • Пристрої введення: тактові кнопки (А1, А2, А3)
  • Інтерфейс введення:
    • Цифровий: DS18B20 (А4) (з відключається резистором)
    • Аналогові: LM35 (А4)

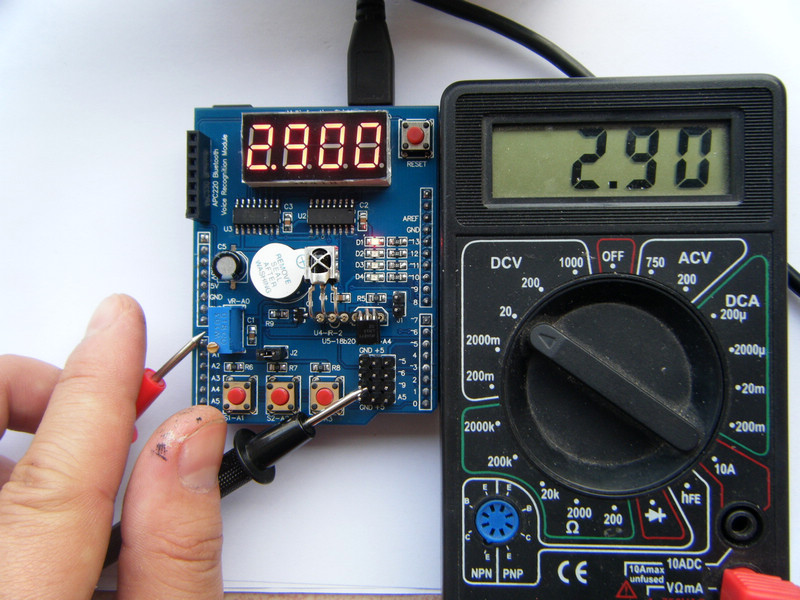

    • Аналогові: змінний резистор (А0)
  • Інтерфейс виведення:
    • Звуковий випромінювач (D3) (з додатковим транзистором)
    • Світлодіоди (D10, D11, D12, D13)
    • Семисегментна світлодіодна матриця (SPI)

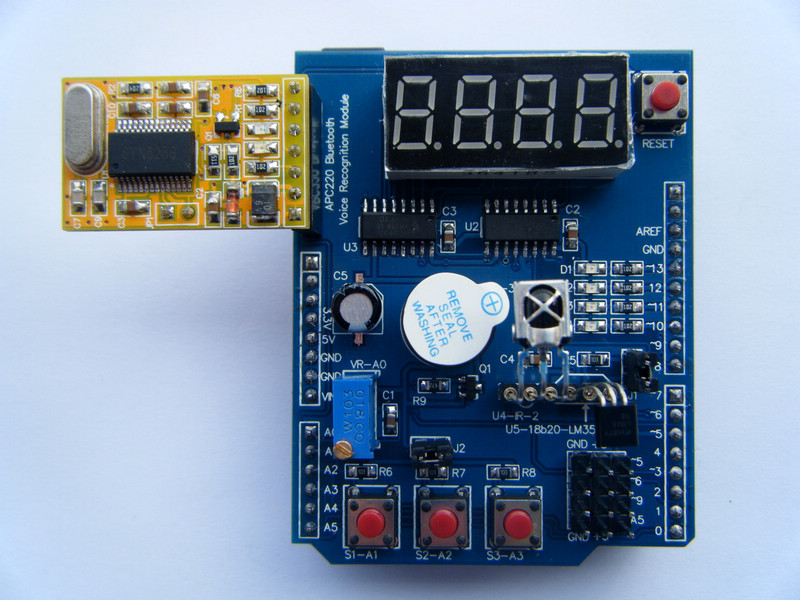

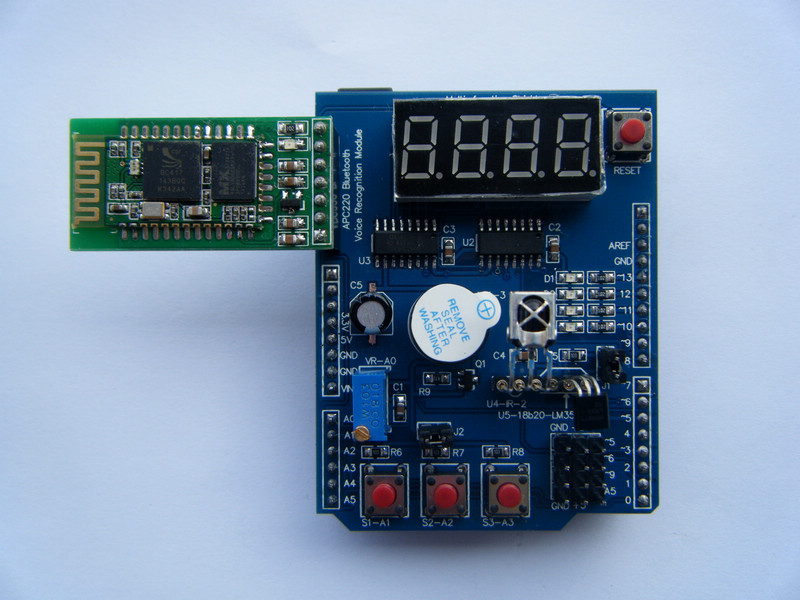

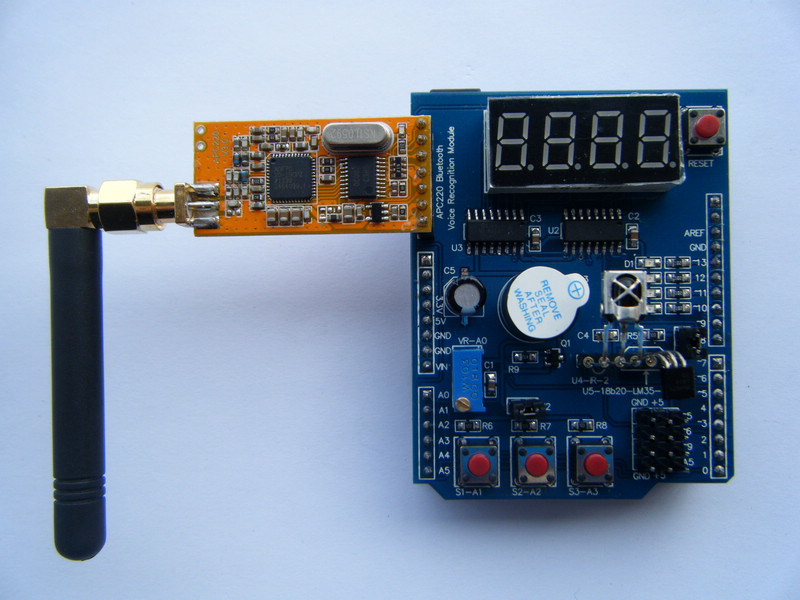

    • Bluetooth роз'єм APC220

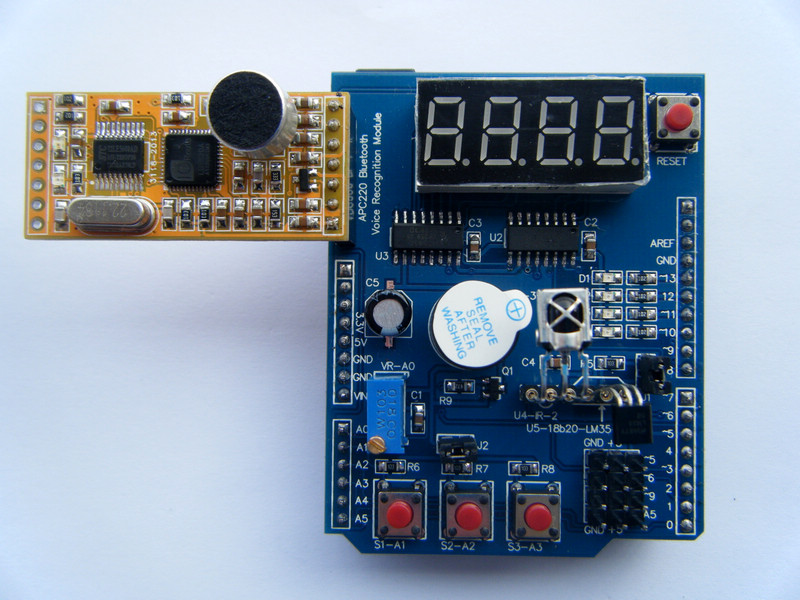

    • Роз'єм для підключення голосового модуля APC220
  • Додаткові інтерфейси:
    • Додатковий роз'єм живлення (Vcc, Gnd)

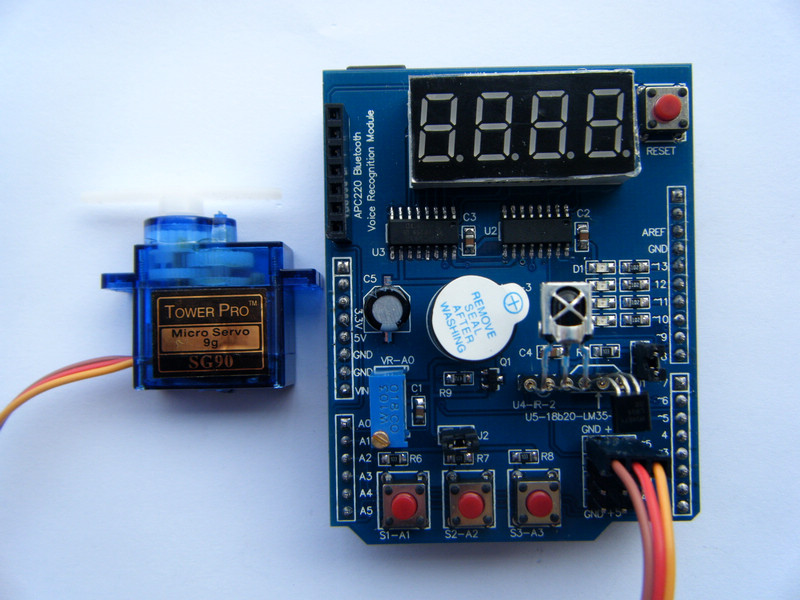

    • Роз'єми для підключення сервоприводів (D5, D6, D9)
    • Роз'єм для підключення аналогових датчиків (А5)

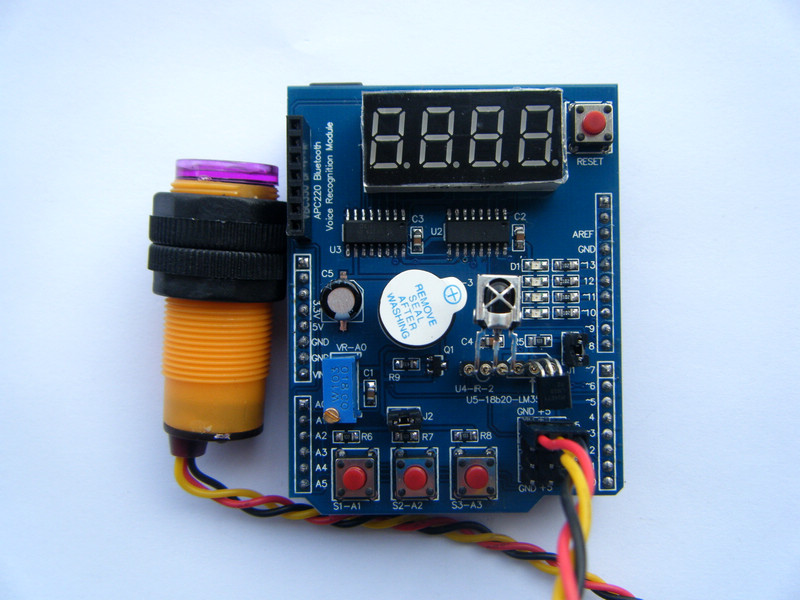

    • Роз'єм для підключення інфрачервоного датчика (D2)
  • Розміри: 69 х 53,5 мм

Відгуки покупців про Мультифункциональный учебный шилд для Arduino UNO

Максим (02.08.2021)

Отличный модуль. Запустил с Arduino Uno на нем часы с будильником (24 Hour Alarm Clock). Все работает, будильник тоже, единственное что таким часам нужно постоянное питание. Собирал два термометра на LM35 и 18B20, только нужно учитывать что датчики с разной распиновкой, все работает, выводит показания на led индикатор. 18B20 показания стабильней.

Відповісти

Нюшков Денис (10.03.2020)

Отличная штука для проверки датчиков и внешних модулей. Показания отображаются сразу на цифровых индикаторах. И не спешите включать питание, пока не изолируете тонким упаковочным пластиком (0,25мм) обе платы от прикосновения в районе разъемов. Не используйте для этого изоленту - рано или поздно проколите!

Відповісти

swma (27.11.2019)

Хороший шилд для многих начальных проектов но светодиоды D1 D2 D3 D3 сидят на VCC в итоге отображение инверсное.

Відповісти

Алексей Карпенко (14.01.2019)

Относительно самого модуля: показал себя работоспособным, но любит касаться выводами индикатора разъёма USB (в одном из комментариев на этой странице мог случайно указать разъём питания).

Ещё одним неудобством стало наличие немного криво посаженного разъёма у китайской ардуинки (https://arduino.ua/prod2493-klon-arduino-uno-rev3-s-kabelem-usb-ot-keyestudio).

Если у вас та же история, то хорошо бы либо выравнять разъём, либо вынимать модуль после того, как наиграетесь, чтобы не плодить механические напряжения в плате.

Відповісти

Алексей (10.01.2019)

Внимание ! при усердной "посадке" шилда на плату Arduino-UNO седьмой вывод светодиодного индикатора проткнул (у меня) синюю изоленту и замкнул на корпус разъема питания/USB.
Отчего сегмент b) постоянно светился и цифра 5 превратилась в 9, а цифра 6 превратилась в 8.

Ставьте "жесткую" непротыкаемую изоляцию на корпус питания !
Я бы предложил эту информацию публиковать в описании к шилду.

Відповісти

Алексей Карпенко (14.01.2019)

Поддерживаю насчёт необходимости установки жёсткой изоляции: в моём экземпляре индикатор тоже любит соприкасаться с разъёмом питания.
Хорошо справляются с задачей тонкие пластиковые карты.

Відповісти

Сергей (21.09.2018)

На странице товара схема не соответствует реальности. Где реле?????

Відповісти

admin (22.09.2018)

Схема, по недосмотру, была размещена от другого модуля. Описание исправили.

Відповісти

Сергей (04.09.2018)

Мануал на русском http://publicatorbar.ru/2017/12/21/arduino-multi-function-shield/
на английском https://www.mpja.com/download/hackatronics-arduino-multi-function-shield.pdf

Відповісти

Алексей Карпенко (14.01.2019)

Рекомендую быть осторожнее с кодом в русской версии статьи: у автора русской версии куда-то исчезли символы амперсанда (&), из-за чего код не проходит проверку.
Ну и имена подключаемых файлов библиотек тоже исчезли.

В pdf-файле данной ошибки нет.

Відповісти

Алекс (05.01.2018)

Перерыл весь инет, нигде нет мануалов по нему, что куда запитано на какие пины, есть инфа?

Відповісти

admin (06.01.2018)

Информация есть на странице товара. Там же представлена принципиальная схема шилда.

Відповісти
