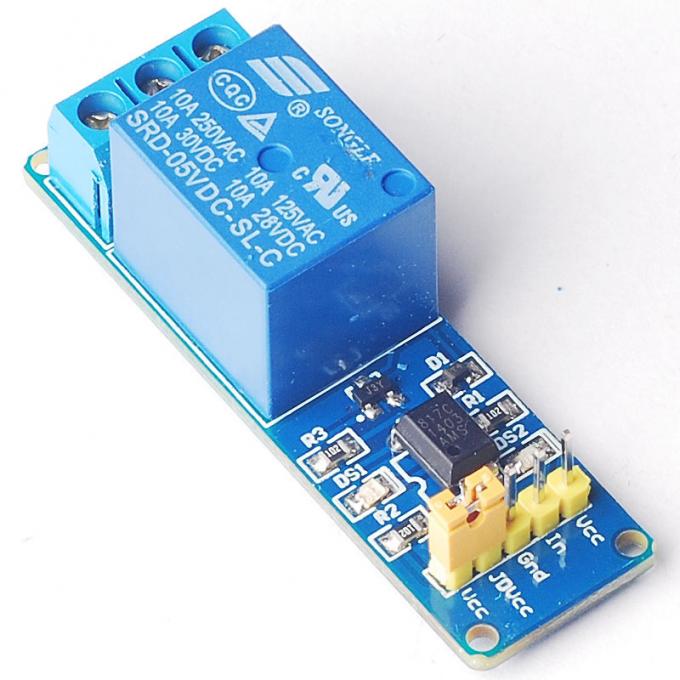

Модуль реле 5В 10А з опторозв'язкою (low level)

код: AOC109

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: реле

39 грн з ПДВ

в наявності



Купити в один клік

145
голосувати
Знайшли дешевше?
  • Модуль реле 5В 10А з опторозв'язкою (low level)
  • Опис
  • Відгуки (30)
  • Задати питання

Модуль 1-канального реле 5 В, вимагає 15-20 мА для спрацьовування, тобто може управлятися безпосередньо з виводів мікроконтролера Arduino або подібних. Вмикається логічним нулем, вимикається логічною одиницею.

Характеристики:

  • Максимальний струм комутації реле 10А при напрузі 250 В
  • Є світлодіод що сигналізує про поточний стан контактів реле
  • Розміри: 6.5 x 1.8 см

Пропонуємо також ознайомитися з двоканальним модулем реле

Приклад використання: вмикаємо лампу через інтернет. У кліпі знімалися: Arduino Uno SMD, Ethernet модуль, 1-канальний модуль реле. В якості веб-сервера використовувався Ардуіно Уно, в якості навантаження - звичайна лампа

Відгуки покупців про Модуль реле 5В 10А с опторазвязкой (low level)

Куценко Олексій (27.09.2023)

Доброго всім здоров''я!

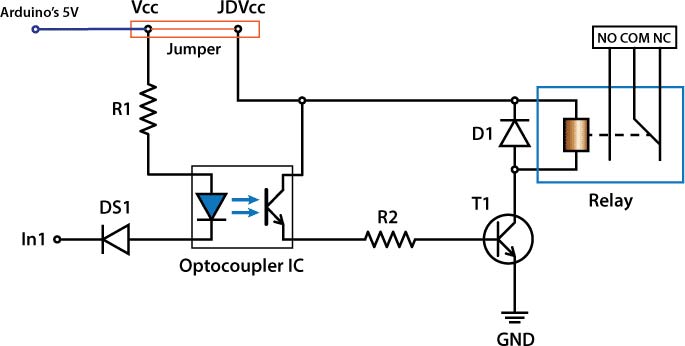

Брав таке реле для роботи у зв''язці з RPi pico w, тому переробив на вмикання від +3.3в. Для цього, дякуючи попереднім коментарям і першому фото, замінив R1 та R2 з штатних 4к7 на 1к. З допомогою ЛБЖ встановив, що така релюшка починає спрацьовувати десь при 3.15в, тобто при 3.3в спрацьовує стабільно. Принаймні за місяць експлуатації в мене ні разу не заглючило. Сумарний струм споживання обох ланок при цьому до 60мА (в керуючій ланці - взагалі мізер, менше 1мА). Ну і щоб вмикалося від "+", підключення зробив, як рекомендовано у відгуку Александр (21.03.2018). Відносно останнього десь у свій час читав, що так робити не можна, а чому не вчитувався. Знову знайти не зміг, якщо хтось кине посилання, буду вдячний. Але як сказав, все поки працює чудово.
Так що товаром і магазином загалом повністю задоволений. Коли робив останнє замовлення від натискання кнопки підтвердження замовлення до дзвінка пройшло менше хвилини. Через годину вже можна було забрати замовлення в офісі.

Відповісти

Олексій (27.09.2023)

Забувся сказати, що 3,3в подаю лише на керуючу ланку. На виконавчу ланку подаю штатні 5в.

Відповісти

Полозов Олександр (29.06.2021)

У меня с 5В срабатывало неуверенно, R1=4.7К явно многовато для срабатывания оптопары. Впаял параллельно ему 1К - теперь все Ок.

Відповісти

на 3.3 уже не работает (14.11.2020)

раноше все было ок, а теперь только при +5.
Но китайские "друлья" почемуто последовательно впаяли: In -> сигнальный светодиод -> оптопара-> сопротивление 4.7кОм ->Vcc. При этом напрчжение на оптопаре 0.97 и этого не досточно.
Оптопара работает при напряжении 1.2 - 1.4.
Можно выкинуть диот с этой цепочки (запаять обе ножки диода) - напряжени на оптопаре будет 1.04v при этом уже работает.
Можно выкинуть сопротивление, а диод будет и индикатором и сопротивление. Сопротивление на оптопаре 1.2в и тоже работает.

Все тесты проводил на напряжении 3.27.

Відповісти

Павел (15.10.2020)

Взял поиграться с sonoff sv (8266), но там с GPIO снимается только 3,3v, мало для этого модуля. В общем ожидаемо - модуль-то на 5. Наверное хороший :)

Відповісти

Андрій (19.05.2020)

Хороше реле. Використовую з CP2112 для керування 220В з комп''ютера через USB.

Відповісти

Олег (22.12.2019)

Реле нормальне. Підключив по відгуку Александр (21.03.2018):"Мне нужно было включение реле "единичкой", поэтому соединил In+Gnd, а управление подал на Vcc. Питание на JDVcc. Джампер убрал."

Відповісти

Гордиенко Виктор (02.03.2019)

В работе надёжное. Сделано качественно.

Відповісти

Анатолий (26.11.2018)

Заказывал это реле, а привезли 12ти вольтовое.

Відповісти

admin (27.11.2018)

Свяжитесь с нами по почте и мы Вам его заменим.

Відповісти

Суслов Роман (02.11.2018)

Заказывал это реле а привезли 12ти вольтовое. Заказ был большой и сразу проверить не было возможности.

Відповісти

admin (03.11.2018)

Напишите нам, пожалуйста, на почту номер вашего заказа и опишите проблему

Відповісти

Суслов Роман (02.11.2018)

Заказывал это реле, а привезли 12ти вольтовое... Заказ был большой и сразу проверить не было возможности.

Відповісти

Дмитрий (02.10.2018)

Подскажите какой срок службы реле, сколько включений он способен пережить?)

Відповісти

admin (03.10.2018)

Минимальное количество срабатываний 100000

Відповісти

Швец Юрий (10.09.2018)

Модуль отличный, без заморочек и сбоев!!!

arduino.ua спасибо!
Доставка и комплектация как всегда радует!!!

Відповісти

Александр (21.03.2018)

Отменный модуль для ленивых! :)) Срабатывает нормально, пропусков нет, проверено. Мне нужно было включение реле "единичкой", поэтому соединил In+Gnd, а управление подал на Vcc. Питание на JDVcc. Джампер убрал.
Спасибо ребятам из arduino.ua, как всегда, всьо Чотко))

Відповісти

Владимир (05.02.2018)

Работает очень плохо, 3-7 раз переключает, потом просто моргают диоды, что-то с механикой. Если дать шелбан ко синему корпусу механика на пару раз снова оживает и потом загибается =(((

Відповісти

Іван (04.06.2016)

Чи можливе живлення цього блоку реле від 3 В?

Відповісти

admin (06.06.2016)

Питание модуля 5В. Управлять можно и от 3В.

Відповісти

Валерій (04.06.2016)

Я крім цього модуля ще багато чого замовляв, все прийшло без затримки, крім самого модуля. В списку замовлень він є а серед товару я його не знайшов. А так все чудово!

Відповісти

admin (06.06.2016)

Свяжитесь с нами и мы решим этот вопрос.

Відповісти

Константн (05.04.2016)

Прислали явно б/у, с царапинами на корпусе;
после проверки оказалось, что еще и нерабочий.

Відповісти

admin (05.04.2016)

Модули часто приходят от поставщика плохо упакованными, трутся друг о друга, из-за этого может показаться что они не новые.
Если модуль нерабочий мы Вам его обязательно заменим.

Відповісти

Сергей (25.12.2015)

Если требуется управлять этим 5и-вольтовым реле выходом 3х-вольтового контроллера (а-ля ESP8266), в помощь вам схема согласования:
http://iot-playground.com/2-uncategorised/40-esp8266-wifi-relay-switch-arduino-ide

Відповісти

Константин (27.09.2017)

Дякую!

Відповісти

Aleksandr Sokolyanskii (22.12.2015)

очень быстро пришла, качество тоже соответствующее

Відповісти

Ущаповский Андрей (06.09.2015)

Дуже зручний пристрій. Радує, що не потрібно використовувати додаткові пристрої, щоб керувати реле.

Відповісти

Макс_В (12.09.2014)

штука, то-что надо.

Відповісти

краснопольский сергей александрович (06.01.2014)

буду краток. реле полностью удовлетворило мою потребность.
а также ваш подход к клиенту и срок поставки.
при необходимости буду рад с вами сотрудничать.

Відповісти
