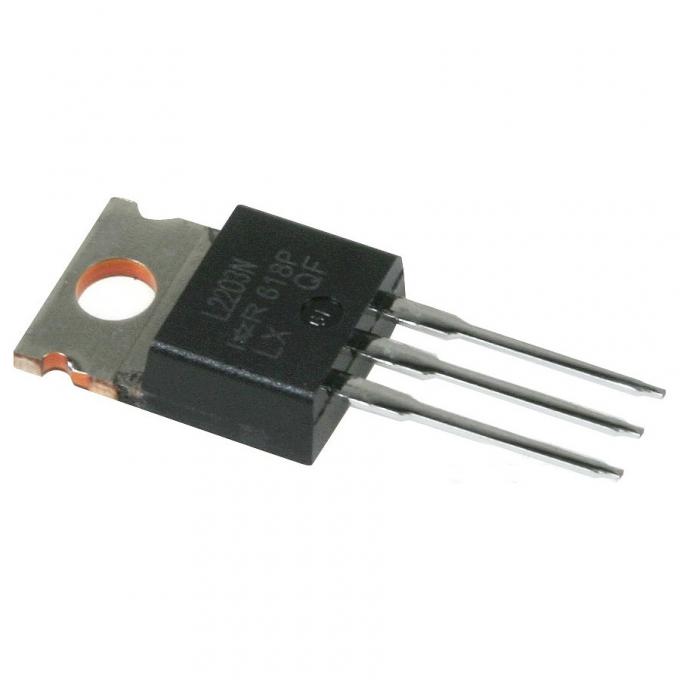

Транзистор IRL2203N в корпусі TO-220

код: SKV253

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
26 грн
Оптові ціни:
від 10 шт. 24 грн
від 25 шт. 22 грн

в наявності



Купити в один клік

9
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (12)
  • Задати питання

Силовий польовий транзистор IRL2203N з ізольованим затвором та n-каналом. Як правило використовується в схемах посилення, витримує великі струми (до 48А при напрузі на затворі 4,5 В і 68А при 10В), може використовуватися як силовий ключ, наприклад для живлення світлодіодних стрічок.

Транзистор випускається в міцному монолітному корпусі TO-220AB, і при великих струмах кріпиться на невеликий радіатор. Між витоком і стоком є ??вбудований захисний діод. Опір «витік-стік» (у відкритому стані) 7mohm, розсіювана потужність 140W, напруга пробою затвор-витік - 16V, заряд затвора - від 14 до 60nC, максимальний постійний струм стоку становить 116A. Виріб має низький тепловий опір. Доступна вартість транзистора сприяють його широкому поширенню в побутовій та промисловій електроніці. Має ультра низький опір, робоча температура: 175 ° C, швидке переключення, малий заряд затвора і низька напруга керування.

Характеристики:

  • Максимальна напруга стік-витік: 30 В
  • Максимальний струм стоку: 116 А
  • Опір відкритого каналу: 7 мОм
  • Ємність затвора: 3290 пФ
  • Корпус: ТО-220

Даташит

Відгуки покупців про Транзистор IRL2203N в корпусе TO-220

Токарев Виктор (05.07.2021)

Молодцы. Оперативно.

Відповісти

Михайло (22.06.2021)

Все працює, але при подачі на транзистор 12В і підключити до мотор, то транзистор дуже сильно гріється і сила струму дуже мала (мотор ледве крутиться).
Підкажіть будь ласка аналог який би не грівся при роботі з мотором. Дякую

Відповісти

admin (23.06.2021)

Захисний діод становлений?

Відповісти

Михайло (23.06.2021)

Звісно ні((( Треба буде погуглити що там до чого)) Наскільки я розумію номінал діода неважливий?

Відповісти

admin (23.06.2021)

Будьякий що витримає напругу самоіндукції

Відповісти

Михайло (23.06.2021)

Запрацювало. Дуже вдячний за допомогу! Ви топ)

Відповісти

Глеб (29.05.2019)

В даташите указано, что минимальное напряжение на затворе для пропуска тока - 1 В. На деле оказалось, что при напряжении на затворе 3.3 В транзистор полностью не "открывается". Нужно около 4 В. Так что не подходит для применения с логическими пинами, которые выдают 3.3 В.

Відповісти

admin (29.05.2019)

Некоторые транзисторы имеют меньшую чувствительность. В datasheet Vgs - 1V это теоретически минимально возможное начальное напряжение открытия. Если вы посмотрите на график Fig. 3, то в среднем это 2.5 вольта. Транзистор должен нормально работать с напряжениями 3.3В.

Відповісти

Олександр (21.06.2021)

Поправте посилання на Даташит, бо воно не дійсне.
Дійсне тут https://www.infineon.com/dgdl/Infineon-IRL2203N-DataSheet-v01_01-EN.pdf?fileId=5546d462533600a40153565b5a0524fb

Відповісти

Олександр (21.06.2021)

Vgs = 1В, це напруга на затворі, при якій транзистор починає відкриватися. Струм стоку лише 250 мкА. Гарантоване значення з даташиту це Rds = 10 мОм при Vgs = 4,5 В або Rds = 7 мОм при Vgs = 10 В. Все інше по Transfer Characteristics, але там тільки значення струму стоку, але немає опору каналу.

Відповісти

admin (22.06.2021)

Добрий день! файли по Вашому посиланню та по посиланню, зазначеному в описі товару - абсолютно однакові.

Відповісти

Дытюк Сергей (17.07.2017)

Магазин отработал четко , без заминок. Товаром и обслуживанием полностью удовлетворен

Відповісти
