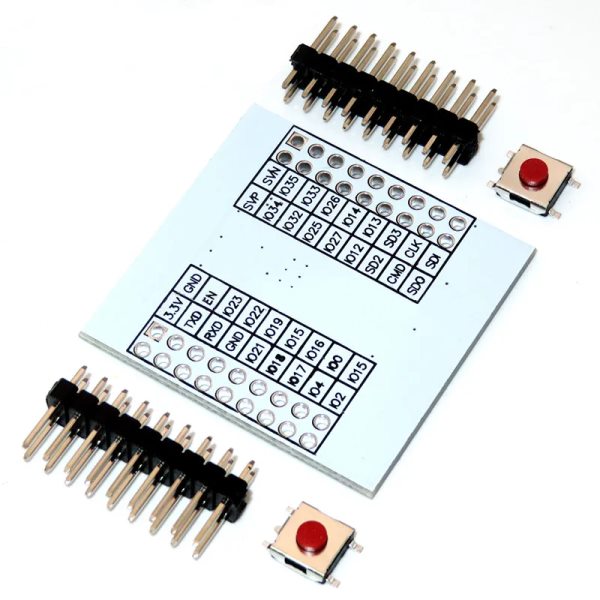

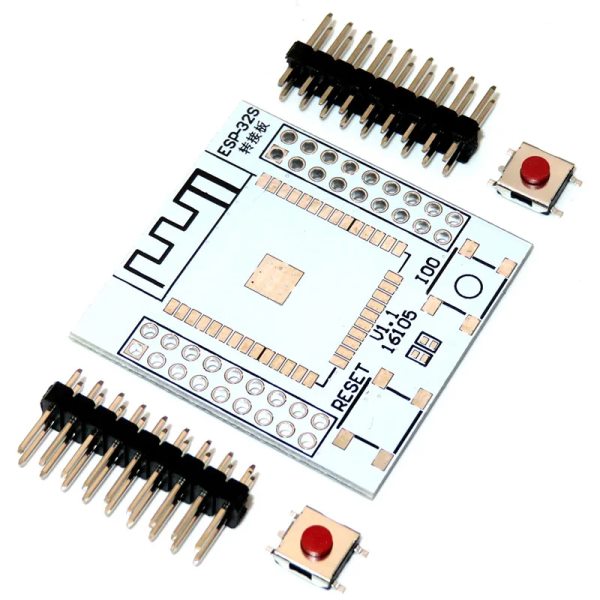

Плата-адаптер предназначена для быстрого макетирования устройств на новейшем микромодуле ESP-32S. Плата предоставляет удобный доступ ко всем контактам микромодуля. Дополнительно установлены кнопки сброса и загрузки. Адаптер поставляется с коннекторами и кнопками в комплекте.
Відгуки покупців про Плата-адаптер для ESP-32S
Константин (13.06.2021)
Приобрел 4 шт для разработки проекта.
Долго не мог запустить после установки чипа
на адаптер. Грешил на адаптер, но нет
нашел ошибки у себя. Первая: плохо
прогретую паяльную пасту. Второе: кнопка
"BOOT" не обеспечивает режим загрузки. Решилось кототким между GND vs IO0.
Спасибо Ардуино, без этого было бы трудно запустить чипы и программировать.
Спасибо за подсказку! Я то по наивности полагал что кнопка IO0 замыкает это самый контакт на землю, как и положено для прошивки, оказывается нет. Думал уже напоял чтото не так)) Но, нет все верно, если замкнуть вручную - все работает)
Гарна плата. Напаяв зверху ESP-32-WROOM, перевірив чи вийде запрограмувати з USB-UART перехідника. Все вийшло.
Один мінус те, що на плата виділено 2 посадочних місця під smd елементи 0402 і немає самих цих елементів. Без гарних навичок паяння не вийде спаяти + елементів самих немає. Було б краще зробити більші посадочні місця.
to Vadpol
По поводу бага разводки +3,3В - в адаптере v1.1 161015 он не обнаруживается.
+3,3В не "..вторая сверху в ряду справа.." а вторая сверху в ряду слева (2pin). И прекрасно звонится на соотв пин гребёнки.
Возможно недоразумение в этом.
привезли V1.1
левая кнопка (RESET) замыкает EN на GND, правая (BOOT) - GPIO0 на GND.
между кнопками есть площадки для 2х резисторов (левая - EN - VCC, правая GPIO0 - VCC), но самих резисторов нету.
Чтобы запустить в минимальном наборе нужно подтянуть EN на VCC через 10K и подключить UART
(FTDI не подойдет. CP2102 - нормально)
режим программирования: зажимаем обе кнопки, отпускаем RESET, затем отпускаем BOOT. прошиваем. нажимаем RESET.
для автопрошивки заводим от UART RTS->EN, DTR->GPIO0
У всех адаптеров этой серии (версии 1.0 и 1.1) есть баг - площадка подвода питания +3,3В к модулю - вторая сверху в ряду справа, если смотреть на плату изображением антенны кверху, не соединена с соответствующим пином 3,3V на гребенке (верхний левый в левом крайнем ряду, если смотреть на плату сзади со стороны подписей к пинам)! Нужно бросать отдельный провод для подачи питания к модулю между этими контактами, иначе ничего работать не будет!
