Драйвер колекторного двигуна на DRV8838 від Pololu

код: ARA137

pololu
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер

99 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
5
голосувати
Знайшли дешевше?
  • Драйвер колекторного двигуна на DRV8838 від Pololu
  • Драйвер колекторного двигуна на DRV8838 від Pololu
  • Драйвер колекторного двигуна на DRV8838 від Pololu
  • Драйвер колекторного двигуна на DRV8838 від Pololu
  • Драйвер колекторного двигуна на DRV8838 від Pololu
  • Опис
  • Відгуки (2)
  • Задати питання

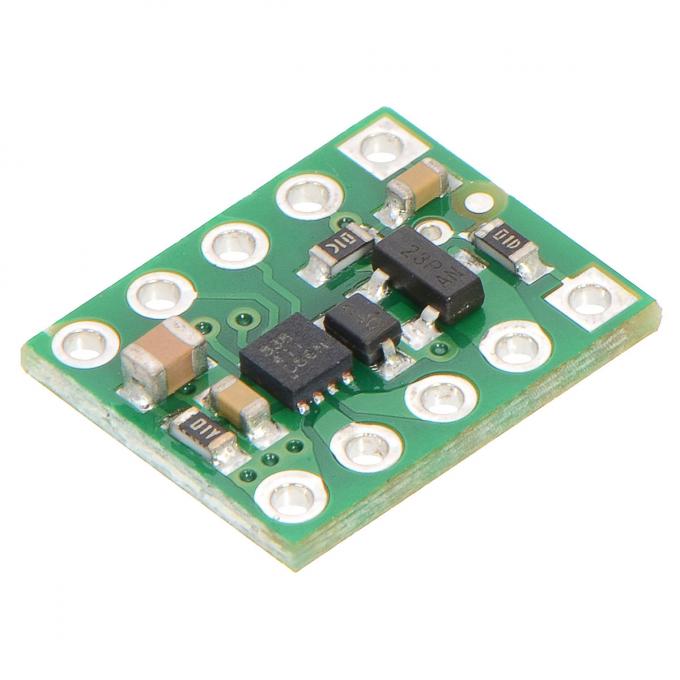

Ця маленька плата на мікросхемі DRV8838 призначена для керування одним колекторним двигуном з максимальним струмом 1.7 A (1.8 A піковий). Робоча напруга драйвера від 0В до 11В. Є вбудований захист від переполюсовки, перенапруги, перегріву і перевантаження по струму. Плата виконана в розмірі DIP-корпусу зі стандартним кроком виводів 2,54мм.

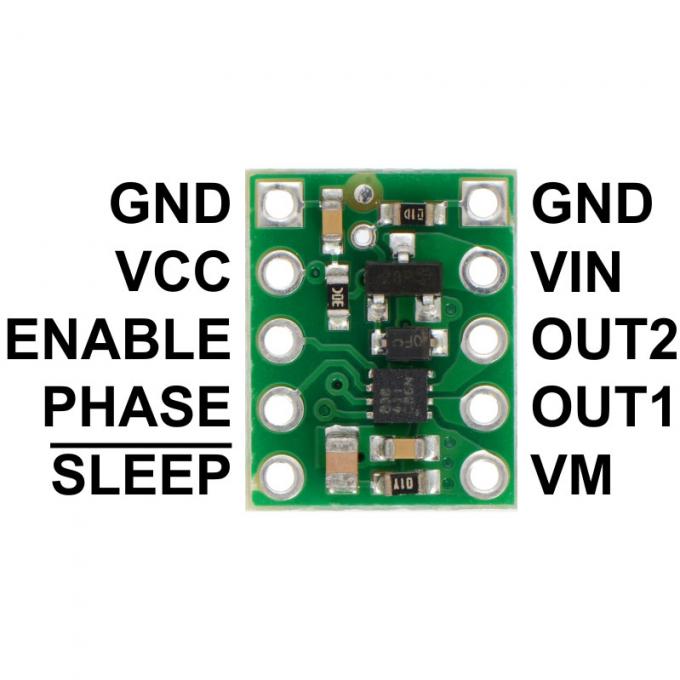

Призначення виводів:

  • GND - Загальний вивід
  • VCC - Напруга живлення цифрової частини драйвера
  • ENABLE - Вхід дозволу роботи драйвера і керування швидкістю обертання двигуна. Підтягнутий через 100кОм на землю
  • PHASE - Вхід напрямку обертання двигуна. Підтягнутий на 100кОм на землю
  • SLEEP - Перехід драйвера в режим сну. Активний рівень низький. Підтягнутий через 10 кОм на землю.
  • VMM - Вхід живлення силової частини в обхід ланцюгів захисту. Призначений для живлення силової частини при низькій напрузі живлення або як вихід для зовнішніх ланцюгів захисту
  • OUT1 - Вихід 1 силового моста
  • OUT2 - Вихід 2 силового моста
  • VIN - Напруга живлення силової частини драйвера
  • GND - Загальний вивід


Характеристики:

  • Встановлений режим роботи: мостова
  • Напруга живлення: від 0 В до 11 В
  • Напруга живлення логічної частини: від 1.8 В до 7 В
  • Максимальний вихідний струм: 1.7 A тривалий (1.8 A піковий)

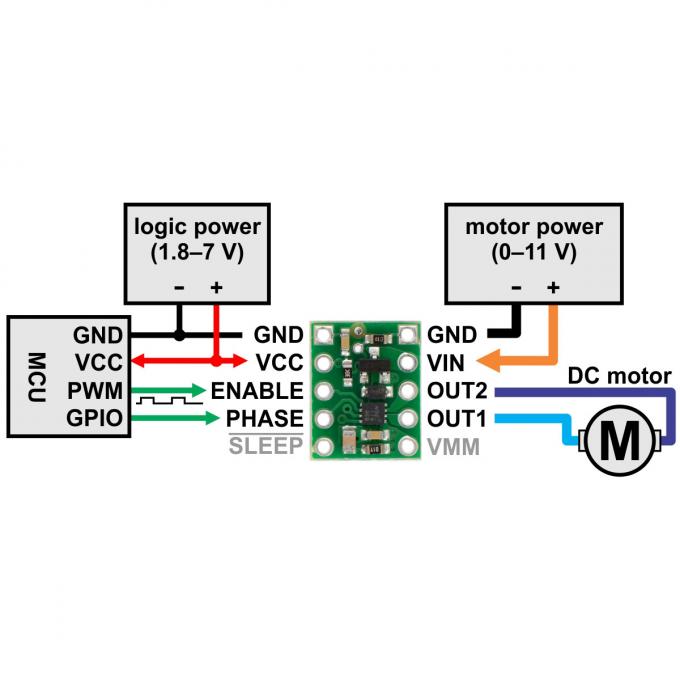

  • Сигнали керування: PHASE / ENABLE (керування обертанням / напрямком обертання)
  • Сумісність логічних рівнів: 3В і 5В
  • Захист від ЕРС самоіндукції двигуна

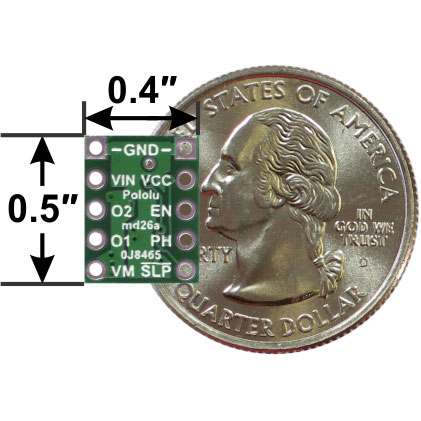

  • Розміри: 12,7 х 10б16мм

Посилання:

Драйвер коллекторного двигателя на DRV8838

Відгуки покупців про Драйвер коллекторного двигателя на DRV8838 от Pololu

Алексей Павленко (18.06.2018)

На картинке нарисовано что управление по ШИМ (PWM), а дудки. PWM управлиение у брата DRV8837.

Відповісти

admin (18.06.2018)

Описание полностью соответствует свойствам товара.

Відповісти
