Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора

код: AOC702

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
14 грн

в наявності



Купити в один клік

4
голосувати
Знайшли дешевше?
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Зарядний модуль TP4056 Mini-USB з функцією захисту акумулятора
  • Опис
  • Відгуки (15)
  • Задати питання

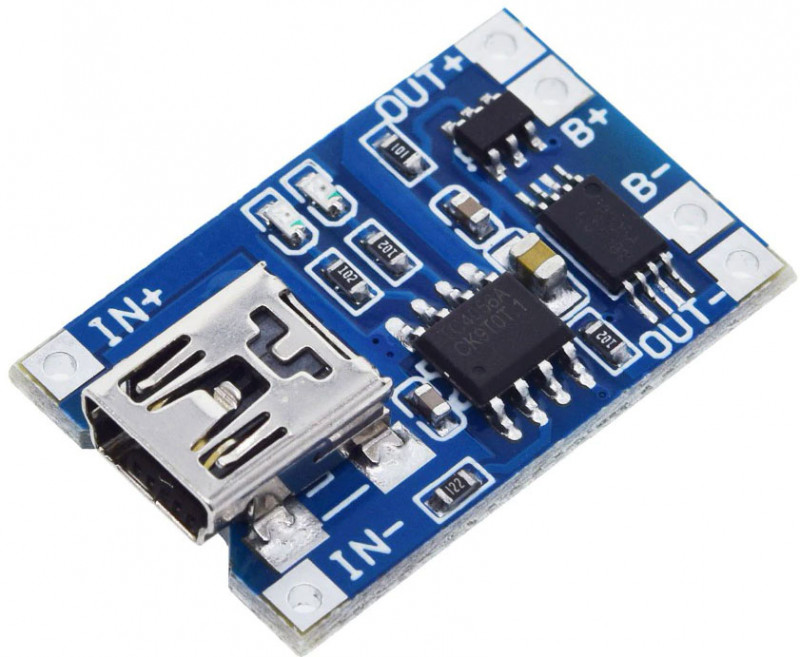

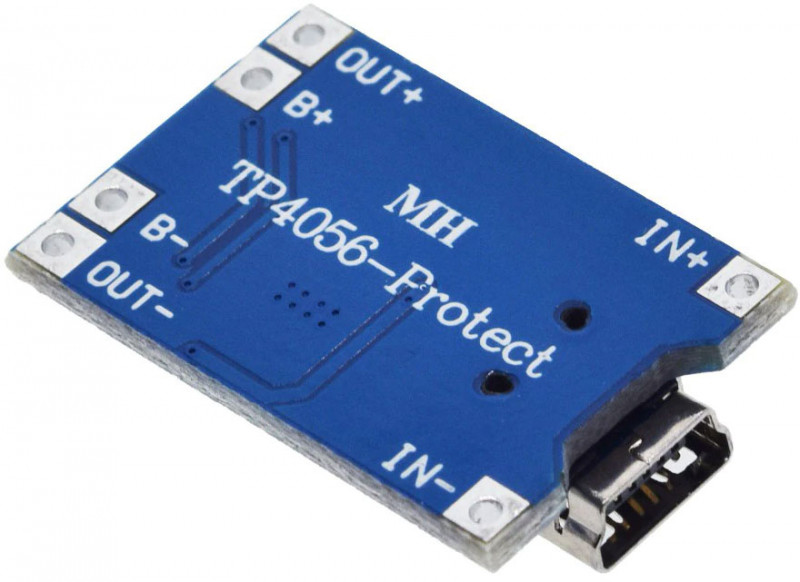

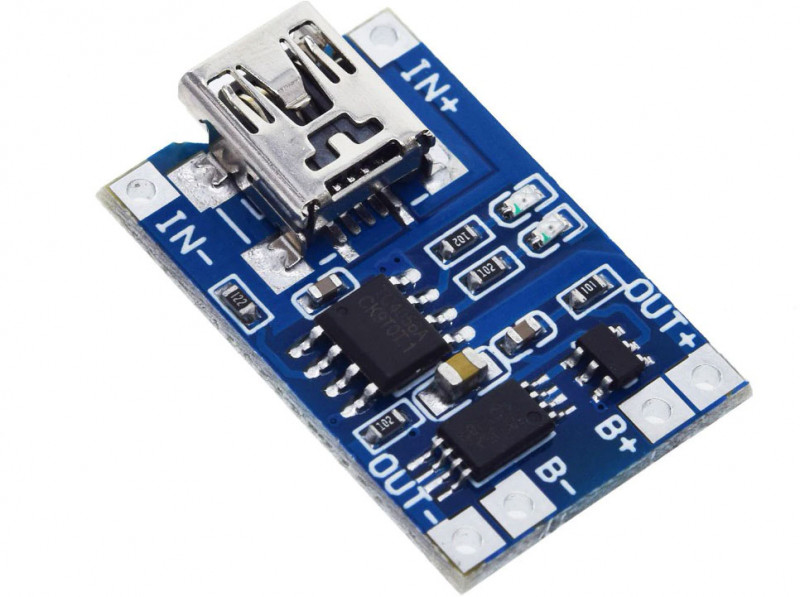

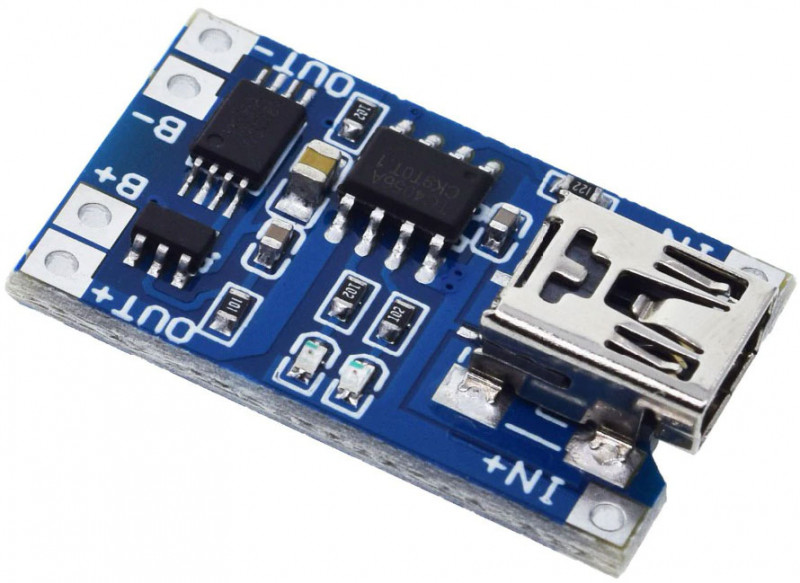

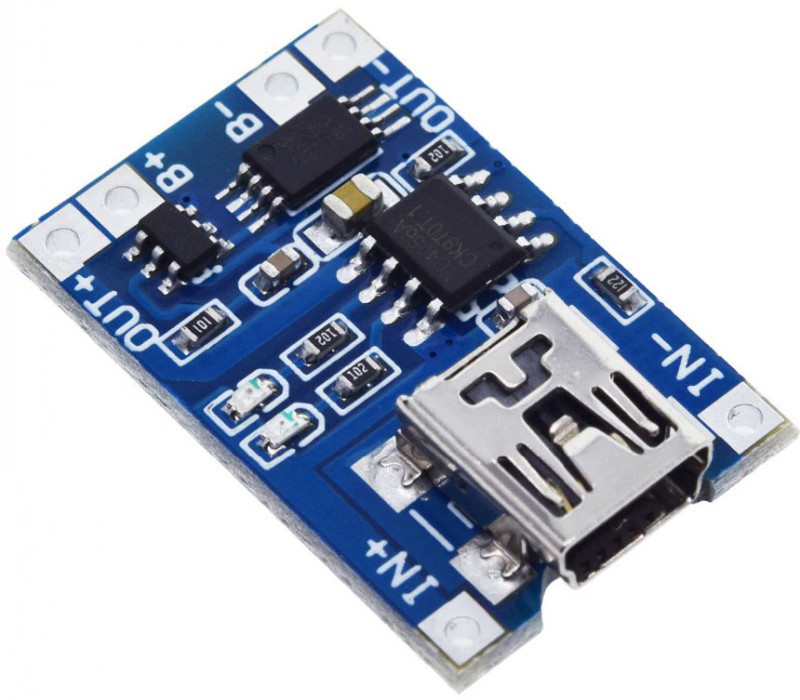

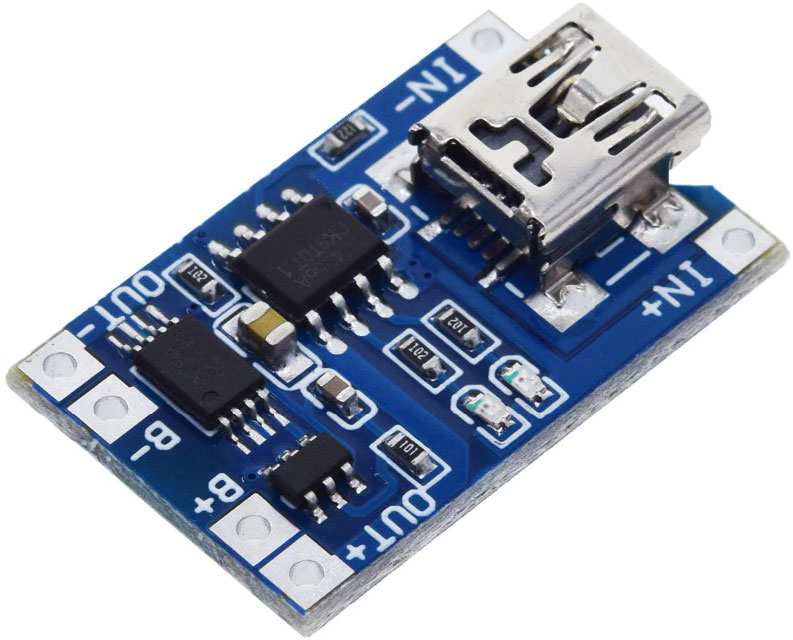

Модуль контролера із захистом TP4056 призначений для заряду Li-Ion акумуляторів струмом до 1A. Мікросхема TP4056 застосовується в автономних лінійних зарядних пристроях літій-іонних акумуляторів з тепловим захистом в корпусі SOIC8. Мала кількість зовнішніх компонентів роблять TP4056 ідеальним рішенням для портативних пристроїв. Особливістю даного модуля є наявність на платі USB роз'єму Mini-USB.

Код виробника: 18650 MINI USB

Для початку заряду підключіть кабель USB або подайте напругу 5В на виводи (IN +) (IN-), акумулятор (без вбудованого захисту розряду) підключіть до виводів (B +) (B-), навантаження, яку буде живити батарея можна підключати до виводів OUT + OUT - (при зарядці батареї навантаження бажано відключати, якщо вона не розрахована на напругу 4,2В).

Червоний світлодіод сигналізує про зарядку, зелений (в деяких версіях плат синій) повідомляє, що зарядка закінчена.

Увага! Під час заряду мікросхема TP4056 може нагріватися до 100 °С. Це не свідчить про несправність модуля. Для поліпшення охолодження можна використовувати такі міні-радіатори або активне охолодження за допомогою вентилятора 5В в парі з радіатором.

Характеристики:

  • вхідна напруга: 4.5 - 5.5В
  • кінцева напруга зарядки: 4.2В
  • напруга захисту розряду: 2.4В
  • ток зарядки: 1А
  • роз'єм підключення ЗУ: Mini-USB
  • діапазон робочих температур: -10 °С до + 85 °С
  • Розмір: 28х17 мм

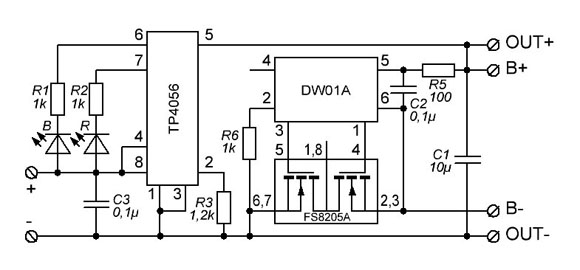

Струм зарядки налаштовується заміною резистора R3 (1,2кОм) на 3 контакті TP4056, за замовчуванням: 1А

Резистор (кОм) Струм заряду
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

Посилання:

Відгуки покупців про Зарядный модуль TP4056 Mini-USB с функцией защиты аккумулятора

Сергій М (07.09.2023)

Накупив, не звернув увагу, що вихід Mini-usb, а не micro-usb. А так, все добре працює.

Відповісти

Анатолий (21.12.2022)

Добрый день подскажите пожалуйста каким максимальным током можно разряжать аккумулятор через этот модуль?

Відповісти

Олег (21.12.2022)

Макс. ток заряда TP4056 - 1.0A

Відповісти

Олександр Кобзар (26.11.2022)

Модуль бімба, задоволений по самі помідори.
Достатньо компактний, роботу свою виконує, а головне по дешману.
Заживив ним 17350 (набрав з ельфбарів), по парі в паралель і ніби так і треба.
Вдома, в основному, кабелі з type-c, тому чекав саме цей.

Відповісти

Александр (19.11.2022)

Какой ток задающий резистор установлен на платах?

Відповісти

admin (05.12.2022)

1.2 КОм (ток заряда - 1000 мА)

Відповісти

Сергій (12.09.2022)

Ці акамулятори можна ним заряджати?
https://arduino.ua/prod3040-akkymylyator-videx-14500-li-ion-800mach-bez-zashhiti

Відповісти

admin (21.09.2022)

Доброго дня. Цим модулем можна зарядити приведені за посиланням укумулятори.

Відповісти

k41nsk1 (15.08.2022)

як буде такий модуль працювати з акумуляторами напруги 3.7V, і чи не вийдуть вони з ладу?

Відповісти

admin (17.08.2022)

Працювати буде. З ладу не вийдуть.

Відповісти

Олександр (01.12.2021)

Чи можна зарадяжати акумулятор 18650 і який струм бажано встановити через заміну резистора?

Відповісти

admin (02.12.2021)

Так, можна. Струм бажано виставити не більше 1С

Відповісти

Денис (23.09.2021)

Прекрасний модуль. Працює без жодних проблем.

Відповісти

Геннадий (28.12.2020)

Подскажите пожалуйста, типы этих зарядных устройств с защитой уже по умолчанию гробят акб при разряде до 2.4в, если все типы литиевых акб допускают разряд не менее 2.8, а то и 3 вольта. Спасибо за ответ

Відповісти

admin (29.12.2020)

Модуль защищает аккумулятор от критического уровня разряда.
