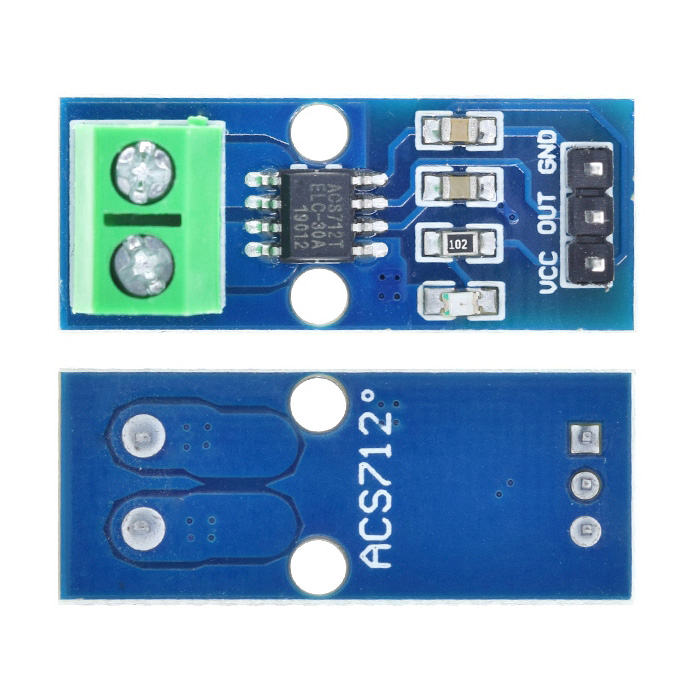

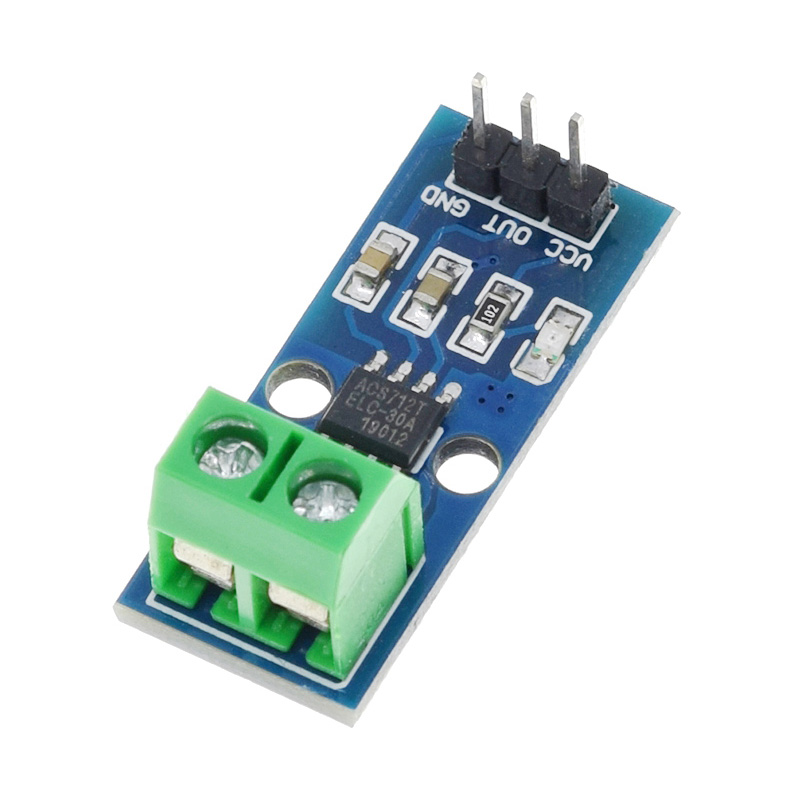

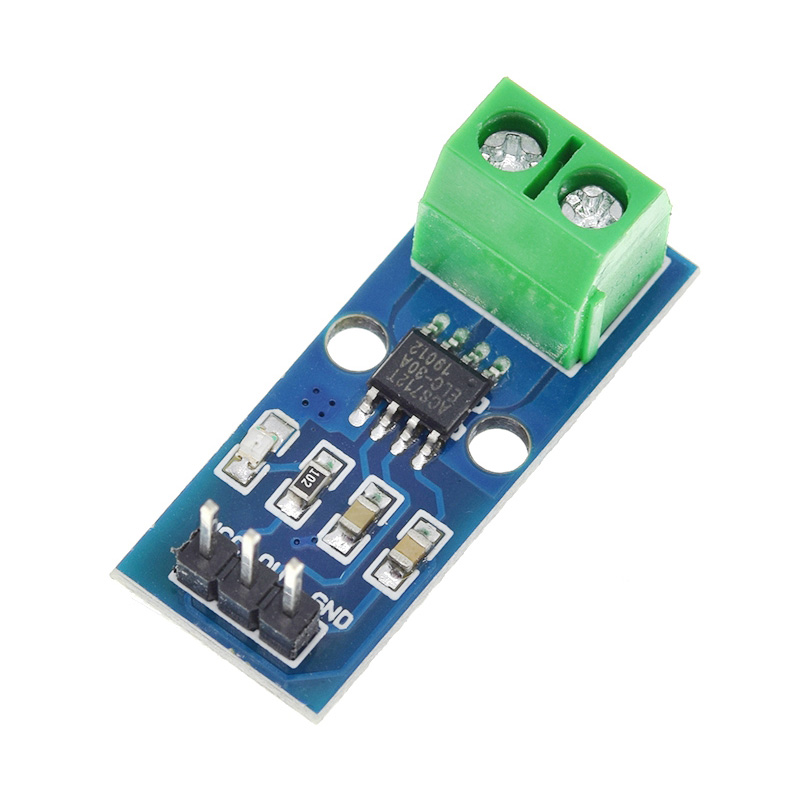

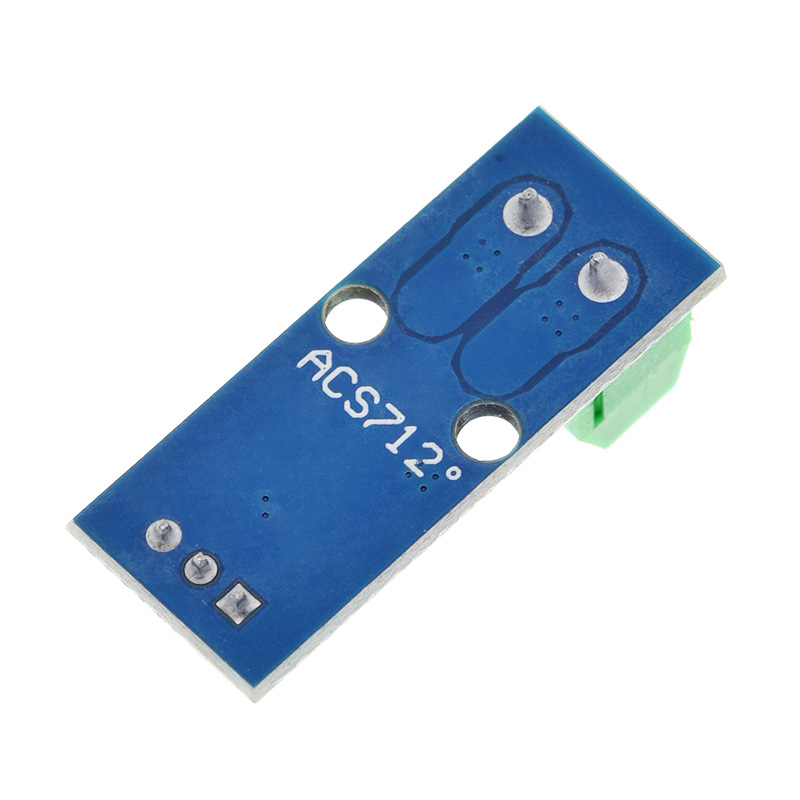

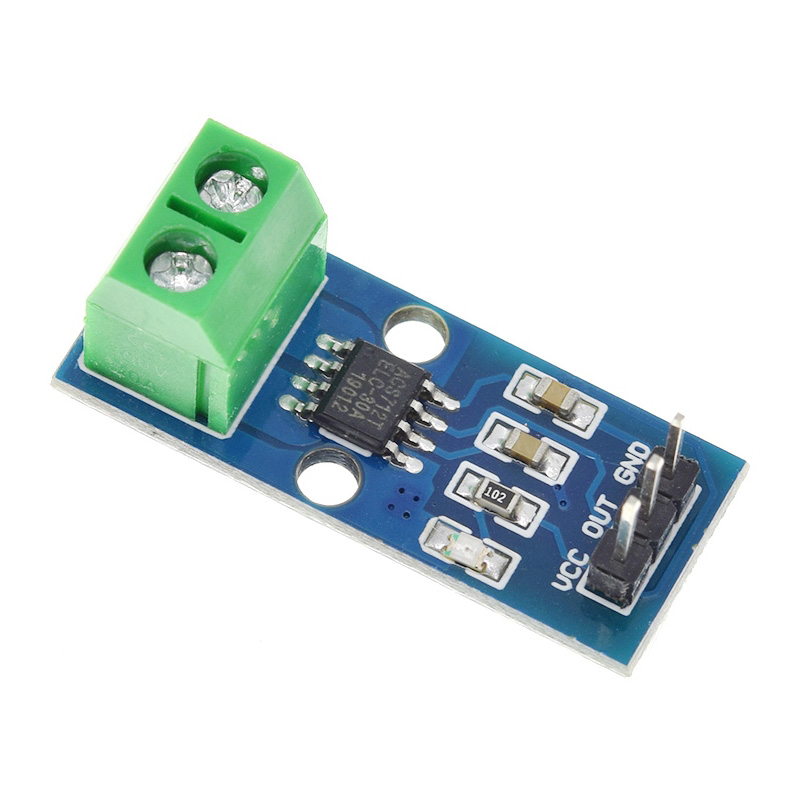

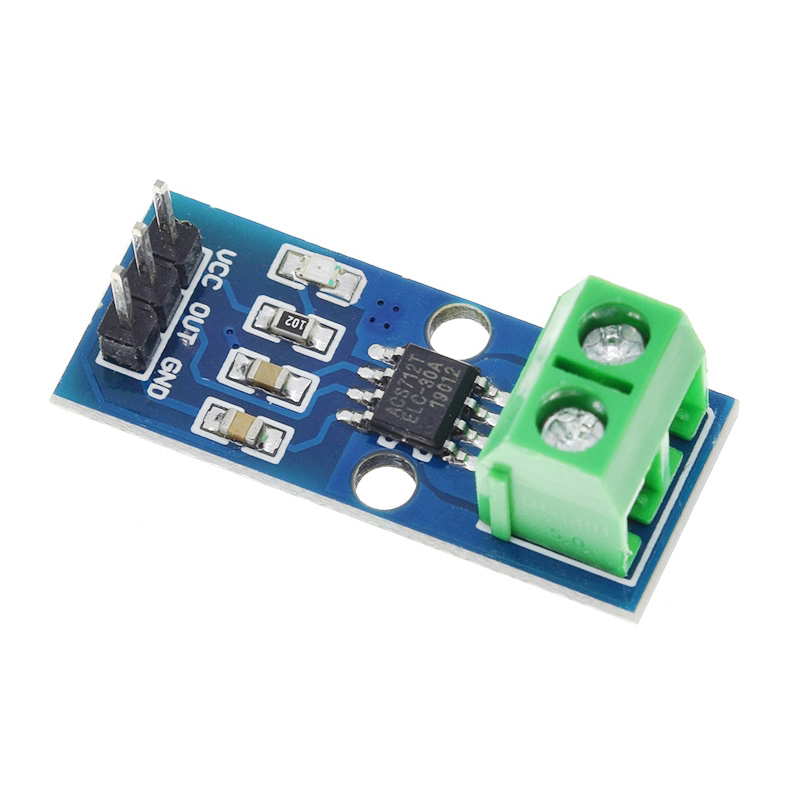

Датчик струму ACS712 5A GY-712

код: DAT231

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
75 грн

очікується

Передзамовл.

Додати до порівняння

Додати в "Список бажань"

3
голосувати

  • Опис
  • Відгуки (15)
  • Задати питання

Датчик струму до 5А, живлення 5В. Вихід підключається до аналогового входу мікроконтролера та вимірюється напруга яка надходить.

Залежно від підключення можна заміряти від 0 до 5А або від 0 до -5А. При вимірюванні змінного струму є нюанси - оскільки в цьому випадку в залежності від періоду синусоїди струм буде змінюватися при вимірах в різний час показання будуть відрізнятися, для коректного вимірювання потрібно робити виміри в піковій точці синусоїди. Тут є тема з прикладом скетчу, де пояснюються нюанси вимірювання змінного струму.

Характеристики:

  • Низький рівень шумів на виході
  • Час відгуку: 5 μs
  • Ширина смуги пропускання: 80 кГц
  • Сумарна похибка: 1.5% при 25 ° C
  • Малі розміри, низький профіль, мікросхема в SOIC8 корпусі
  • Внутрішній опір шунта: 1.2 мОм
  • Напруга ізоляції: 2.1 кВRMS між висновками 1-4 і 5-8
  • Джерело живлення: 5.0В
  • Чутливість: 185 мВ/A
  • Вихідна напруга пропорційно проходить струму
  • Налаштування: фабричне
  • Стабільність: висока
  • Магнітний гістерезис: мінімальний

Посилання:

Відгуки покупців про Датчик тока ACS712 5A GY-712

Павліченко Ярослав (22.10.2022)

Взяв два таких. Досить непоганий модуль. Принаймні для детекції струму у провідниках підійде, бо точність в нього іноді "плаває". Майбутнім покупцям рекомендую звернути увагу на те, що модуль дуже чутливий до впливу магнітних полей. Також мені потрапились тугі затискаючі гвинти на терміналах. Їх було доволі важко вкручувати та відкручувати, але все нормалізується після 3-4 підключень.

Відповісти

Михаил (25.04.2022)

Для точных измерений не подходит. Диапазон напряжения на выходе (5+5)x0,185=1,85v. (то есть от минус 5А до плюс 5А). Допустим мне нужно точно измерять ток от -1А до +1А. Тогда диапазон будет 2х0,185=0,37в. Берем stm32. У него разрешение АЦП составит 3,3/4096=0.0008v. То есть 0,37v/0.0008=462 градации всего. Берем мои два ампера (от -1А до +1А), делим на 462. Получим чувствительность 0,004А - можно сказать, что приемлемые показания, если бы выход не шумел! Но учитывая шум, реально можно изменять с чувствительностью от 0,1А. Не спасает ни стабилизация питания, ни RC фильтр на выходе, ни усреднение показаний от 100 (!) измерений. Можно заморочится, поставить ОУ на выходе, как в даташите, но боюсь одновременно усилится и шум. Ищу альтернативу.

Відповісти

Антон (01.09.2021)

Опис не вірний. Вимірювання ведеться в діапазоні +-5А, на виході маємо Vcc/2 +- 185мВ*I(амперах). Ніякої залежності від підключення немає вимірює в обидва напрямки, і для діапазону +-5А чутливість 185мВ/А , а не 66-185мВ/А

Відповісти

admin (07.09.2021)

Дякуємо за відгук - виправили.

Відповісти

Христенко Владимир (23.02.2020)

Я искал простые варианты посмотреть форму питающего напряжения сети 220В с гальванической развязкой, трансформаторная развязка меня не устроила, не линейна, до оптической на оптопаре еще руки не добрались, решил попробовать просто посмотреть форму тока, в качестве нагрузки взял обычную лампочку накаливания на 100Вт, соединил последовательно с датчиком тока, на выходе платы синусоида идеальная, даже виден всплеск тока при подаче питания, когда лампа еще холодная :) Так что можно использовать не только с постоянным, но и с переменным током без проблем.

Відповісти

Павел (31.12.2019)

А не подскажет кто: измерять максимальный ток на шаговом двигателе можно этим датчиком? Я понимаю, что там импульсно управляем шаговиком, но важно замечать, когда в конструкции механика барахлит и движок начинает "уставать".

Відповісти

admin (04.01.2020)

При быстром контроллере с данным датчиком можно реализовать такую конструкцию с контролем тока обмоток двигателя.

Відповісти

Ватра Южный Регион (15.11.2019)

Датчик тока до 5А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение.
Датчик тока до 5А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется протекающий через клеммы ток.

Відповісти

Александр (04.05.2019)

Используя данный датчик с ардуино можно ли измерять ток поступающий с солнечных панелей на литий-ионный аккумулятор и в дальнейшем прописать формулу для расчета полученной с панелей мощности?

Відповісти

admin (07.05.2019)

Да, скорее можно, чем нет.

Відповісти

Саша (07.05.2019)

Возможно будет лучше использовать датчик INA219.

Відповісти

Ярослав (26.03.2019)

Заказал пару. На одной микросхема вниз ногами припаяна. Будьте внимательны

Відповісти

Виталий (22.03.2019)

Что будет при превышении тока? Выгорает или на выходе показывает напряжение питания микросхемы, что будет считано Arduino как 1023 ?

Відповісти

admin (22.03.2019)

Вначале АЦП контроллера выдаст результат 1023 а затем или будет поврежден аналоговый вход микроконтроллера или шунт датчика.

Відповісти

Рубан Юрий (01.12.2017)

Не кондиционная микросхема ACS712-05A .
Чувствительность 138mV/A вместо 185mV/A

Відповісти
