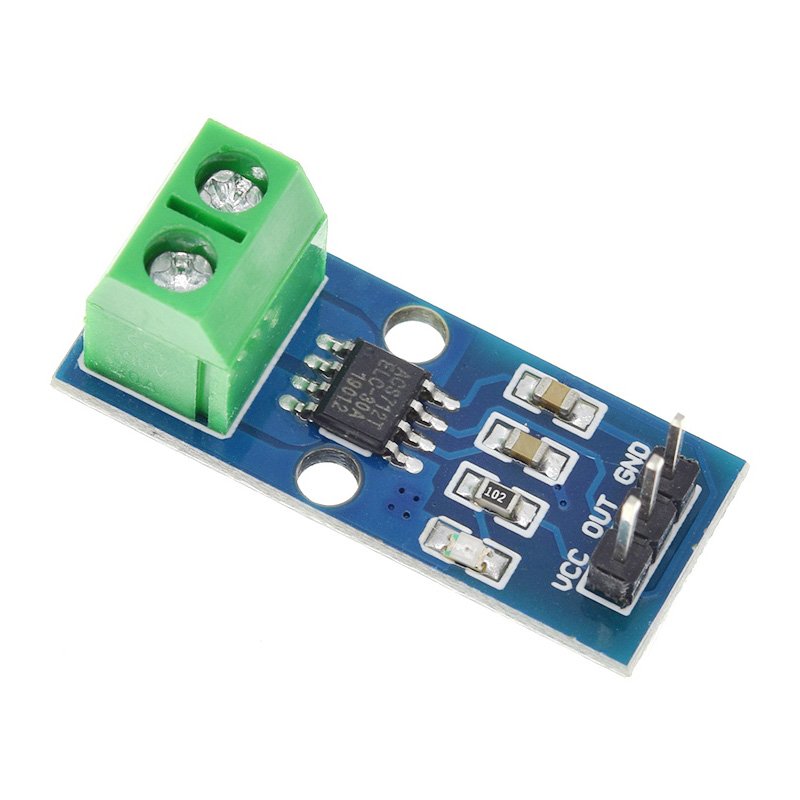

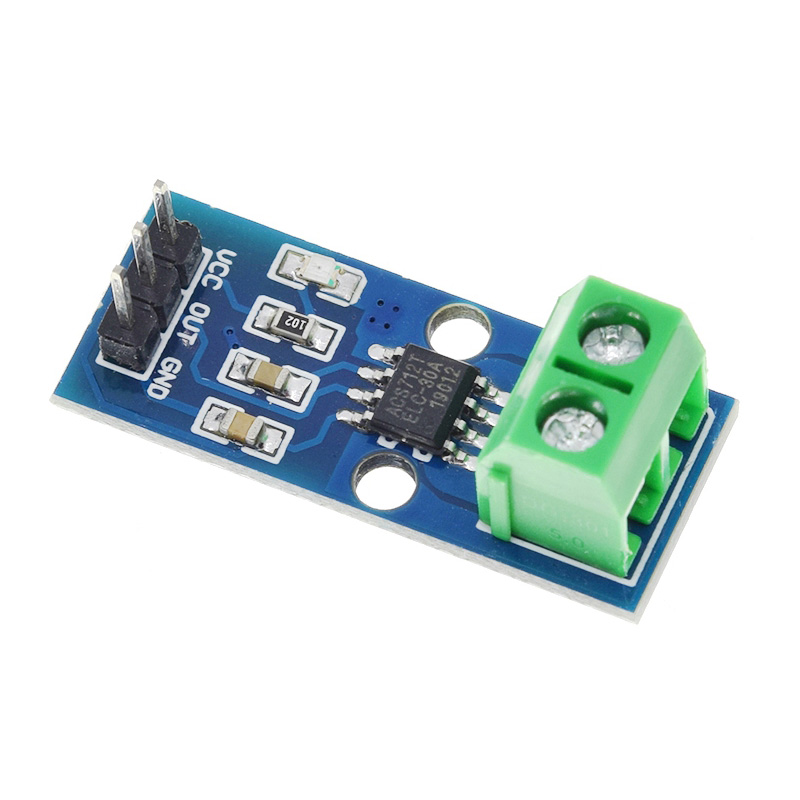

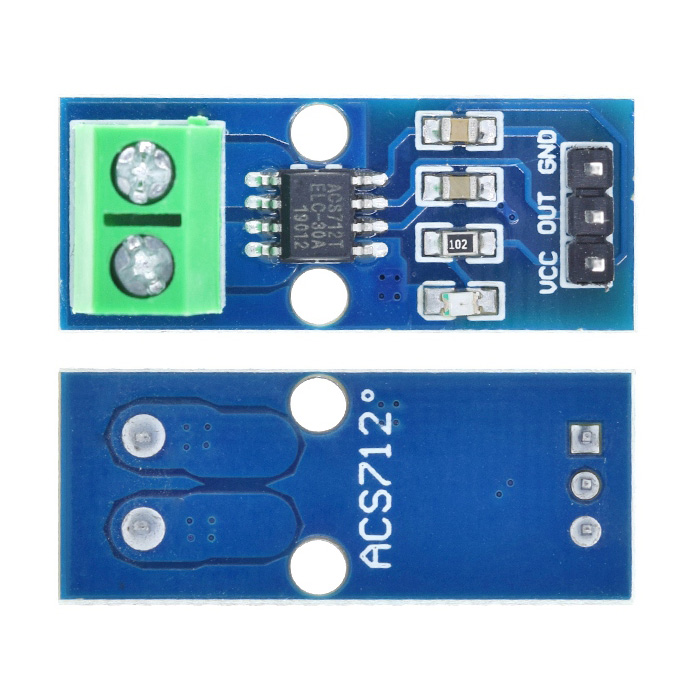

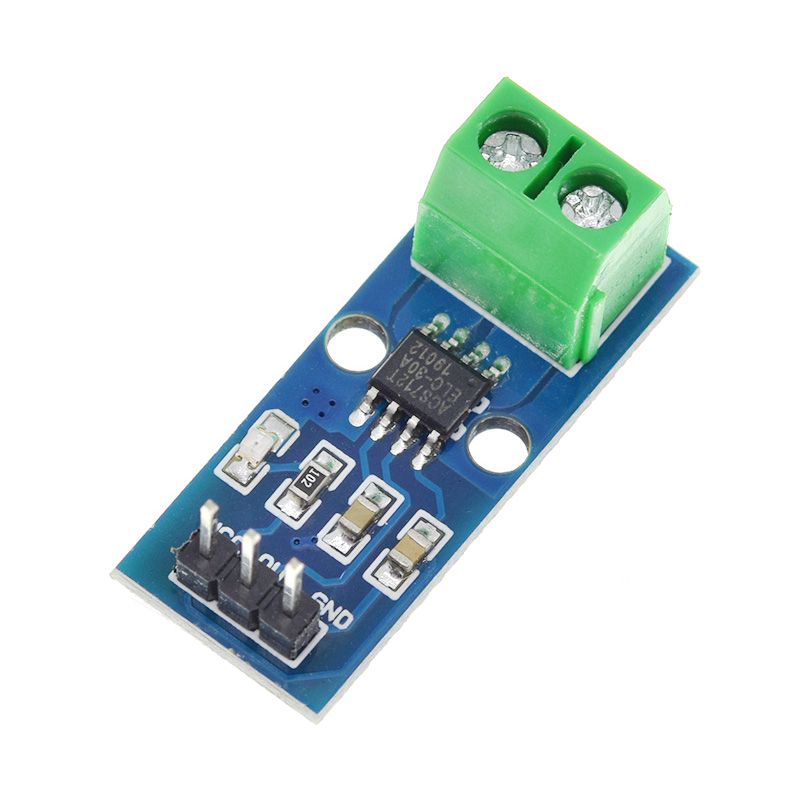

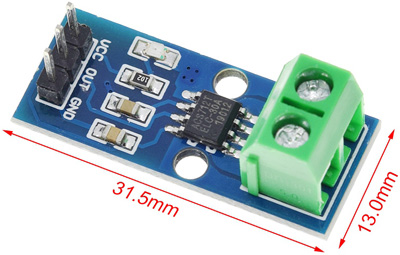

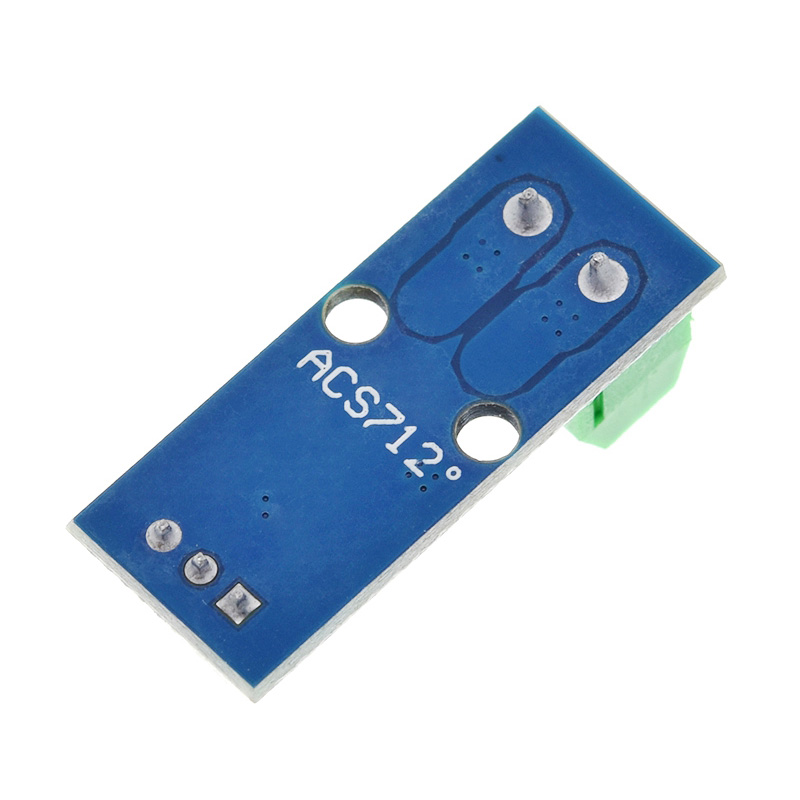

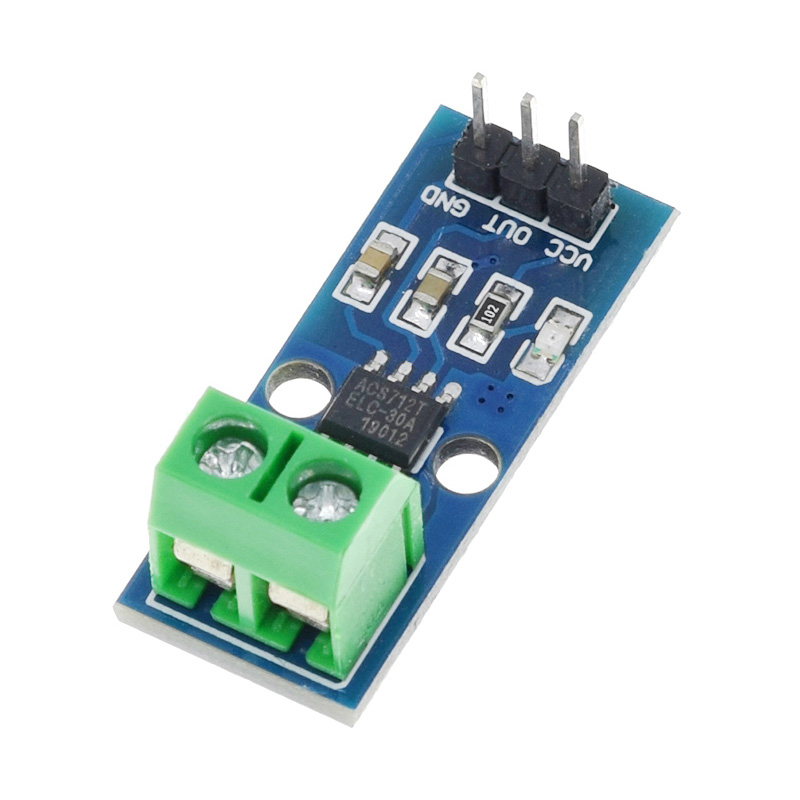

Датчик тока ACS712 5A GY-712

код: DAT231

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
52 грн

в наличии



Купить в один клик

4
голосовать
Нашли дешевле?
  • Описание
  • Отзывы (16)
  • Задать вопрос

Датчик тока до 5А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение.

В зависимости от включения может замерять от 0 до 5А или от 0 до -5А. При измерении переменного тока есть нюансы - поскольку в этом случае в зависимости от периода синусоиды ток будет меняться при замерах в разное время показания будут отличаться, для корректного измерения нужно делать замеры в пиковой точке синусоиды. Тут есть тема с примером скетча, где объясняются нюансы измерения переменного тока.

Характеристики:

  • Низкий уровень шумов на выходе
  • Время отклика: 5 µs
  • Ширина полосы пропускания: 80 кГц
  • Суммарная погрешность: 1.5% при 25°C
  • Малые размеры, низкий профиль микросхема в SOIC8 корпусе
  • Внутреннее сопротивление шунта: 1.2 мОм
  • Напряжение изоляции: 2.1 кВRMS между выводами 1-4 и 5-8
  • Источник питания: 5.0 В
  • Чувствительность: 185 мВ/A
  • Выходное напряжение пропорционально проходящему току
  • Настройка: фабричная
  • Стабильность: высокая
  • Магнитный гистерезис: минимальный

Ссылки:

Отзывы покупателей про Датчик тока ACS712 5A GY-712

Павліченко Ярослав (22.10.2022)

Взяв два таких. Досить непоганий модуль. Принаймні для детекції струму у провідниках підійде, бо точність в нього іноді "плаває". Майбутнім покупцям рекомендую звернути увагу на те, що модуль дуже чутливий до впливу магнітних полей. Також мені потрапились тугі затискаючі гвинти на терміналах. Їх було доволі важко вкручувати та відкручувати, але все нормалізується після 3-4 підключень.

Ответить

Михаил (25.04.2022)

Для точных измерений не подходит. Диапазон напряжения на выходе (5+5)x0,185=1,85v. (то есть от минус 5А до плюс 5А). Допустим мне нужно точно измерять ток от -1А до +1А. Тогда диапазон будет 2х0,185=0,37в. Берем stm32. У него разрешение АЦП составит 3,3/4096=0.0008v. То есть 0,37v/0.0008=462 градации всего. Берем мои два ампера (от -1А до +1А), делим на 462. Получим чувствительность 0,004А - можно сказать, что приемлемые показания, если бы выход не шумел! Но учитывая шум, реально можно изменять с чувствительностью от 0,1А. Не спасает ни стабилизация питания, ни RC фильтр на выходе, ни усреднение показаний от 100 (!) измерений. Можно заморочится, поставить ОУ на выходе, как в даташите, но боюсь одновременно усилится и шум. Ищу альтернативу.

Ответить

Иван (10.09.2023)

Схема з даташиту ( application 3 ) дісно збільшила чутливість до 610 mV/A але шум не зник, навіть не допомогли костилі з фільтром калмана... міліамперметр не зробиш - або інша мікросхема або старим дідовським способом ...

Ответить

Антон (01.09.2021)

Опис не вірний. Вимірювання ведеться в діапазоні +-5А, на виході маємо Vcc/2 +- 185мВ*I(амперах). Ніякої залежності від підключення немає вимірює в обидва напрямки, і для діапазону +-5А чутливість 185мВ/А , а не 66-185мВ/А

Ответить

admin (07.09.2021)

Дякуємо за відгук - виправили.

Ответить

Христенко Владимир (23.02.2020)

Я искал простые варианты посмотреть форму питающего напряжения сети 220В с гальванической развязкой, трансформаторная развязка меня не устроила, не линейна, до оптической на оптопаре еще руки не добрались, решил попробовать просто посмотреть форму тока, в качестве нагрузки взял обычную лампочку накаливания на 100Вт, соединил последовательно с датчиком тока, на выходе платы синусоида идеальная, даже виден всплеск тока при подаче питания, когда лампа еще холодная :) Так что можно использовать не только с постоянным, но и с переменным током без проблем.

Ответить

Павел (31.12.2019)

А не подскажет кто: измерять максимальный ток на шаговом двигателе можно этим датчиком? Я понимаю, что там импульсно управляем шаговиком, но важно замечать, когда в конструкции механика барахлит и движок начинает "уставать".

Ответить

admin (04.01.2020)

При быстром контроллере с данным датчиком можно реализовать такую конструкцию с контролем тока обмоток двигателя.

Ответить

Ватра Южный Регион (15.11.2019)

Датчик тока до 5А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение.
Датчик тока до 5А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется протекающий через клеммы ток.

Ответить

Александр (04.05.2019)

Используя данный датчик с ардуино можно ли измерять ток поступающий с солнечных панелей на литий-ионный аккумулятор и в дальнейшем прописать формулу для расчета полученной с панелей мощности?

Ответить

admin (07.05.2019)

Да, скорее можно, чем нет.

Ответить

Саша (07.05.2019)

Возможно будет лучше использовать датчик INA219.

Ответить

Ярослав (26.03.2019)

Заказал пару. На одной микросхема вниз ногами припаяна. Будьте внимательны

Ответить

Виталий (22.03.2019)

Что будет при превышении тока? Выгорает или на выходе показывает напряжение питания микросхемы, что будет считано Arduino как 1023 ?

Ответить

admin (22.03.2019)

Вначале АЦП контроллера выдаст результат 1023 а затем или будет поврежден аналоговый вход микроконтроллера или шунт датчика.

Ответить

Рубан Юрий (01.12.2017)

Не кондиционная микросхема ACS712-05A .
Чувствительность 138mV/A вместо 185mV/A

Ответить
