Датчик температури DS18S20 цифровий (оригінал)

код: DAT238

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

166 грн

очікується

Повідомити

	5
	голосувати

Опис
Відгуки (12)
Задати питання

Цифровий датчик температури DS1820 – калібрований цифровий термодатчик від компанії "DALLAS" з однопровідним (1-Wire) інтерфейсом* та розрядністю 9 біт.

Порівняння термодатчиків DALLAS:

Датчик	DS18S20	DS18B20
Маркування	DS1820	DS18B20
Корпус	TO-92	TO-92
Розрядність	9-бит	9-12бит
Час перетворення	750nS (max)	750nS(max)
Точність виміру ±0.5% в області температур	-10 ….+85°С	-10 ….+85°С
Напруга живлення для точності виміру ±0.5%	3,0-5,5V	3,0-5,5V

Діапазон вимірюваних DS18S20 температур від -55 ° C до + 125 ° C. Зчитаний з мікросхеми цифровий код є результатом безпосереднього прямого виміру температури і не потребує додаткових перетворень. Роздільна здатність вбудованого АЦП - 9 розрядів вихідного коду. Абсолютна похибка перетворення менше 0,5 ° C в діапазоні контрольованих температур -10 ° C до + 85 ° C. Максимальний час повного 9-ти розрядного перетворення ~ 750 мс. Незалежна пам''ять температурних уставок мікросхеми забезпечує запис довільних значень верхнього і нижнього контрольних порогів. Крім того, термометр містить вбудований логічний механізм пріоритетної сигналізації в 1-Wire-лінію про факт виходу контрольованої ним температури за один з обраних порогів. Вузол 1-Wire-інтерфейсу компонента організований таким чином, що існує теоретична можливість адресації необмеженої кількості подібних пристроїв на одній 1-Wire-лінії. Термометр має індивідуальний 64-розрядний реєстраційний номер (груповий код 010Н) і забезпечує можливість роботи без зовнішнього джерела енергії, тільки за рахунок паразитного живлення 1-Wire-лінії. Живлення мікросхеми через окремий зовнішній вивід здійснюється напругою від 3,0 В до 5,5 В. Термометр розміщується в транзисторному корпусі TO-92

Схема підключення:

схема подключения DS18S20

Посилання:

даташит DS1820

Відгуки покупців про Датчик температуры DS18S20 цифровой (оригинал)

Олександр (09.01.2023)

Написано на датчику DS1820 на чеку вказано DS18S20 а насправді DS18B20 тільки в десять разів дорожче.

Відповісти

admin (09.01.2023)

"Однако, следует обратить внимание на то, что микросхемы DS18S20 в корпусе TO-92 маркируются надписью "DS1820" (без буквы S). Новая микросхема DS18S20 совместима со старой DS1820 и, по заверению производителя, в большинстве случаев может быть непосредственной заменой старой DS1820."

Відповісти

Олег (10.01.2023)

Микросхема DS1820 снята с производства, для её замены рекомендуется микросхема DS18S20. Однако, следует обратить внимание на то, что микросхемы DS18S20 в корпусе TO-92 маркируются надписью "DS1820" (без буквы S). Новая микросхема DS18S20 программно совместима со старой DS1820 и, по заверению производителя, в большинстве случаев может быть непосредственной заменой старой DS1820. Возможно, маркировкой без буквы S производитель хотел указать на эту совместимость. Программная совместимость новой DS18S20 со старой DS1820 гарантированно обеспечивается если в программе применен алгоритм из data sheet.

Відповісти

Володимир (20.03.2022)

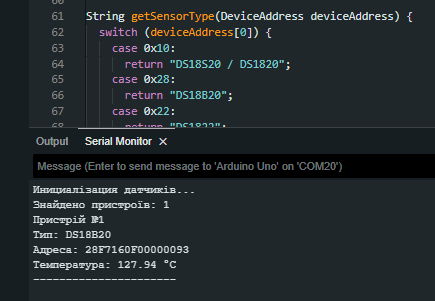

Виявляється що цей датчик не DS18S20 а дешевший варіант DS18B20. Доплюсуйте різницю в ціні між DS18S20 та DS18B20 до бонусів.
Визначити дуже легко: https://github.com/adafruit/MAX31850_OneWire/blob/master/examples/DS18x20_Temperature/DS18x20_Temperature.ino

Відповісти

Олег (20.05.2021)

Норм, купил чисто на поиграться, а оказалось датчик оригинальный, так сказал знакомый, который забрал его для регулятора ТК-6. Этот датчик работает по 2 проводам, в отличие от аналогичного здесь - dat101. А в следующем заказе прислали 3 разных)), правда, в поддержке предложили заменить, но они также работают нормально. Спасибо магазину!

Відповісти

Олег (26.03.2021)

Датчик рабочий, имеет соотв. маркировку и литеру Р на обратной стороне, что возможно указывает на возможность работы в режиме 1-wire (не проверял). Вот только дорогой, хотя на али что-то похожее - от 3уе, поэтому плюс магазину.)

Відповісти

Василь (19.12.2020)

Скажите, а чем "S" версия лучше "B" версии, почему DS18S20 стоит в 2,5 раза дороже чем DS18B20?

Відповісти

admin (21.12.2020)

Добрый день. DS18S20 - данный датчик более высокой точности.

Відповісти

M7 (21.02.2021)

По даташиту бачу що DS18B20 більш точний. Ціна залежить від популярності. DS18B20 виготовляють, мабуть, в кожному китайському селі

Відповісти

Антон (24.11.2020)

Купил 2 таких, оба показывают в помещении около минус 30 градусов. На изменение температуры реагируют. Проверку CRC проходят. Пробовал разные подтягивающие резисторы, разным кодом вытягивал показания(думал может сдвиг какой то при чтении байт), суть не меняется. Смущает что 2 датчика ведут себя примерно одинаково.

Відповісти

admin (25.11.2020)

Возможно неправильное подключение или ошибка в коде (в плане логики).

Відповісти

Антон (26.11.2020)

В коде я остановился на Dalas библиотеке, она все же более родная.Те DS18B20, работают в пределах допусков, с тем же кодом и подключением. Я не исключаю что проблема может быть в библиотеке, и она не корректно работает с S версией, хотя дебаг показывает, что датчик библиотека определяет верно, кол-во бит тоже учитаыет. Интерестно, что покажут Ваши проверки этих датчиков. Возможно просто они "забыли" заводские коррекции.

Відповісти
