Датчик температуры DS18S20 цифровой (оригинал)

код: DAT238

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

166 грн

в наличии

Купить в один клик

	5
	голосовать

Нашли дешевле?

Описание
Отзывы (12)
Задать вопрос

Цифровой датчик температуры DS1820 – калиброванный цифровой термодатчик от компании "DALLAS" с однопроводным (1-Wire) интерфейсом* и разрядностью 9 бит.

Сравнение термодатчиков DALLAS:

Датчик	DS18S20	DS18B20
Маркировка	DS1820	DS18B20
Корпус	TO-92	TO-92
Разрядность	9-бит	9-12бит
Время преобразования	750nS (max)	750nS(max)
Точность измерения ±0.5% в области температур	-10 ….+85°С	-10 ….+85°С
Напряжение питания для точности измерения ±0.5%	3,0-5,5V	3,0-5,5V

Диапазон измеряемых DS18S20 температур от -55°C до +125°C. Считываемый с микросхемы цифровой код является результатом непосредственного прямого измерения температуры и не нуждается в дополнительных преобразованиях. Разрешающая способность встроенного АЦП - 9 разрядов выходного кода. Абсолютная погрешность преобразования меньше 0,5°C в диапазоне контролируемых температур -10°C до +85°C. Максимальное время полного 9-ти разрядного преобразования ~750 мс. Энергонезависимая память температурных уставок микросхемы обеспечивает запись произвольных значений верхнего и нижнего контрольных порогов. Кроме того, термометр содержит встроенный логический механизм приоритетной сигнализации в 1-Wire-линию о факте выхода контролируемой им температуры за один из выбранных порогов. Узел 1-Wire-интерфейса компонента организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на одной 1-Wire-линии. Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 010Н) и обеспечивает возможность работы без внешнего источника энергии, только за счет паразитного питания 1-Wire-линии. Питание микросхемы через отдельный внешний вывод производится напряжением от 3,0 В до 5,5 В. Термометр размещается в транзисторном корпусе TO-92

Схема подключения:

схема подключения DS18S20

Ссылки:

даташит DS1820

Отзывы покупателей про Датчик температуры DS18S20 цифровой (оригинал)

Олександр (09.01.2023)

Написано на датчику DS1820 на чеку вказано DS18S20 а насправді DS18B20 тільки в десять разів дорожче.

Ответить

admin (09.01.2023)

"Однако, следует обратить внимание на то, что микросхемы DS18S20 в корпусе TO-92 маркируются надписью "DS1820" (без буквы S). Новая микросхема DS18S20 совместима со старой DS1820 и, по заверению производителя, в большинстве случаев может быть непосредственной заменой старой DS1820."

Ответить

Олег (10.01.2023)

Микросхема DS1820 снята с производства, для её замены рекомендуется микросхема DS18S20. Однако, следует обратить внимание на то, что микросхемы DS18S20 в корпусе TO-92 маркируются надписью "DS1820" (без буквы S). Новая микросхема DS18S20 программно совместима со старой DS1820 и, по заверению производителя, в большинстве случаев может быть непосредственной заменой старой DS1820. Возможно, маркировкой без буквы S производитель хотел указать на эту совместимость. Программная совместимость новой DS18S20 со старой DS1820 гарантированно обеспечивается если в программе применен алгоритм из data sheet.

Ответить

Володимир (20.03.2022)

Виявляється що цей датчик не DS18S20 а дешевший варіант DS18B20. Доплюсуйте різницю в ціні між DS18S20 та DS18B20 до бонусів.

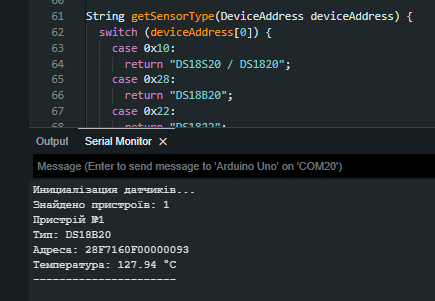

Визначити дуже легко: https://github.com/adafruit/MAX31850_OneWire/blob/master/examples/DS18x20_Temperature/DS18x20_Temperature.ino

Ответить

Олег (20.05.2021)

Норм, купил чисто на поиграться, а оказалось датчик оригинальный, так сказал знакомый, который забрал его для регулятора ТК-6. Этот датчик работает по 2 проводам, в отличие от аналогичного здесь - dat101. А в следующем заказе прислали 3 разных)), правда, в поддержке предложили заменить, но они также работают нормально. Спасибо магазину!

Ответить

Олег (26.03.2021)

Датчик рабочий, имеет соотв. маркировку и литеру Р на обратной стороне, что возможно указывает на возможность работы в режиме 1-wire (не проверял). Вот только дорогой, хотя на али что-то похожее - от 3уе, поэтому плюс магазину.)

Ответить

Василь (19.12.2020)

Скажите, а чем "S" версия лучше "B" версии, почему DS18S20 стоит в 2,5 раза дороже чем DS18B20?

Ответить

admin (21.12.2020)

Добрый день. DS18S20 - данный датчик более высокой точности.

Ответить

M7 (21.02.2021)

По даташиту бачу що DS18B20 більш точний. Ціна залежить від популярності. DS18B20 виготовляють, мабуть, в кожному китайському селі

Ответить

Антон (24.11.2020)

Купил 2 таких, оба показывают в помещении около минус 30 градусов. На изменение температуры реагируют. Проверку CRC проходят. Пробовал разные подтягивающие резисторы, разным кодом вытягивал показания(думал может сдвиг какой то при чтении байт), суть не меняется. Смущает что 2 датчика ведут себя примерно одинаково.

Ответить

admin (25.11.2020)

Возможно неправильное подключение или ошибка в коде (в плане логики).

Ответить

Антон (26.11.2020)

В коде я остановился на Dalas библиотеке, она все же более родная.Те DS18B20, работают в пределах допусков, с тем же кодом и подключением. Я не исключаю что проблема может быть в библиотеке, и она не корректно работает с S версией, хотя дебаг показывает, что датчик библиотека определяет верно, кол-во бит тоже учитаыет. Интерестно, что покажут Ваши проверки этих датчиков. Возможно просто они "забыли" заводские коррекции.

Ответить
