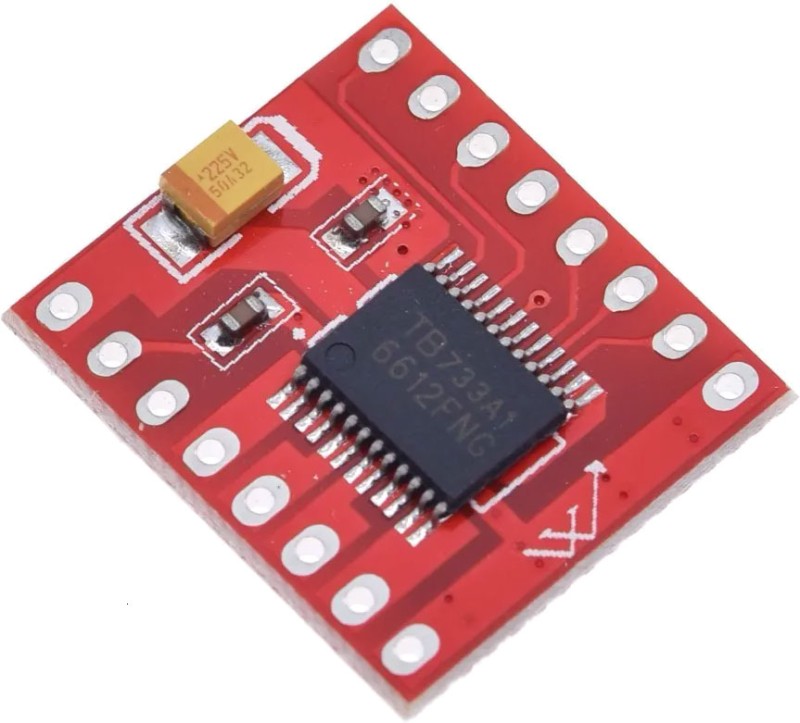

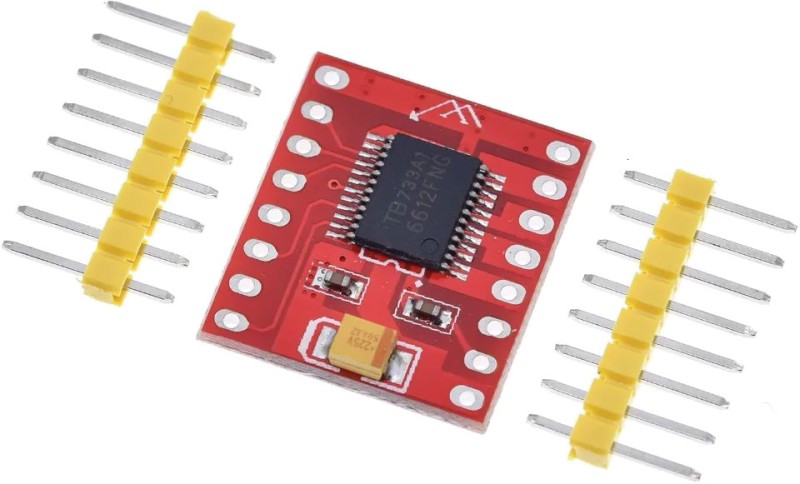

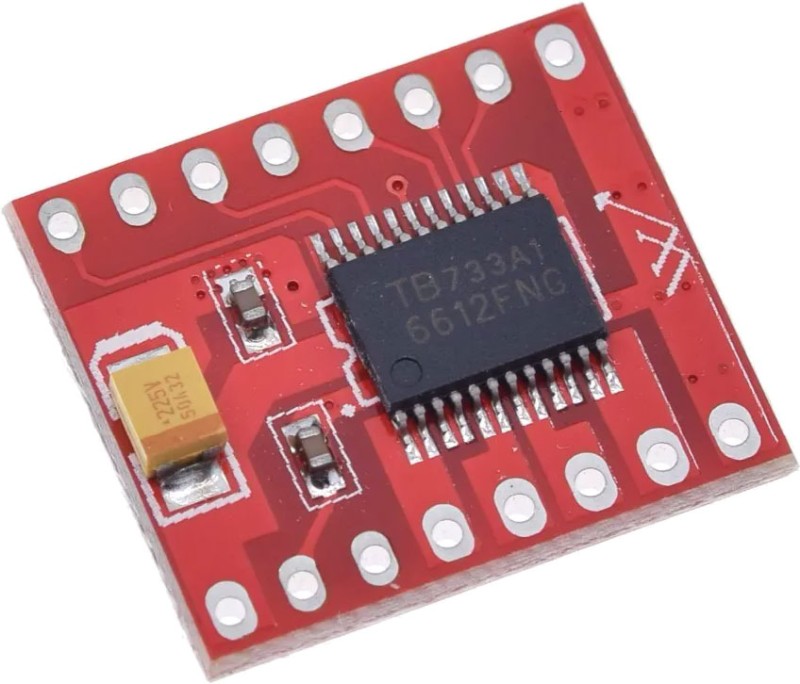

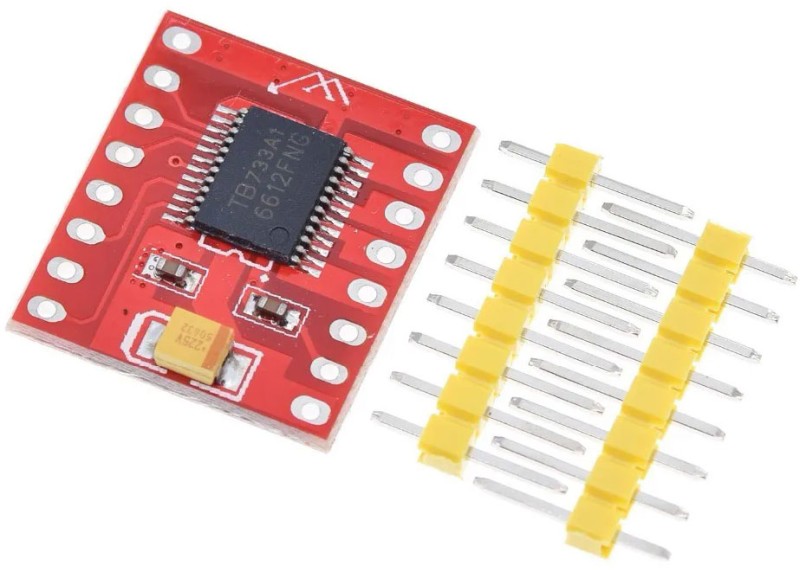

Модуль драйвера керування двома колекторними двигунами на мікросхемі TB6612FNG містить всі необхідні компоненти для керування двома колекторними двигунами і не вимагає використання додаткових компонентів. Розміри плати: 21x18x3 мм.
Драйвер підтримує такі режими роботи: Вперед, Назад, Гальмування і Зупинка. Регулювання швидкості обертання кожного з двигунів за допомогою ШІМ-регулювання з максимальною частотою 100кГц. Додатково передбачено вхід переведення драйвера в режим очікування подачею низького логічного рівня на вхід STBY.
Драйвер відмінно стикується як з 5В контролерами Arduino так і з 3,3 контролерами і міні-комп'ютерами. Розпіновка виконана таким чином, що вхідні контакти знаходяться на одній стороні, а вихідні - на інший.
Логіка роботи драйвера:
IN1
IN2
PWM
STBY
OUT1
OUT2
Опис режиму
Високий
Високий
Високий/Низький
Високий
Низький
Низький
Гальмування
Низький
Високий
Високий
Високий
Низький
Високий
Зворотне обертання
Низький
Високий
Високий
Високий
Низький
Низький
Гальмування
Високий
Низький
Високий
Високий
Високий
Низький
Пряме обертання
Високий
Низький
Низький
Високий
Низький
Низький
Гальмування
Низький
Низький
Високий
Високий
Виключений
Виключений
Стоп
Високий/Низький
Високий/Низький
Високий/Низький
Низький
Виключений
Виключений
Очікування

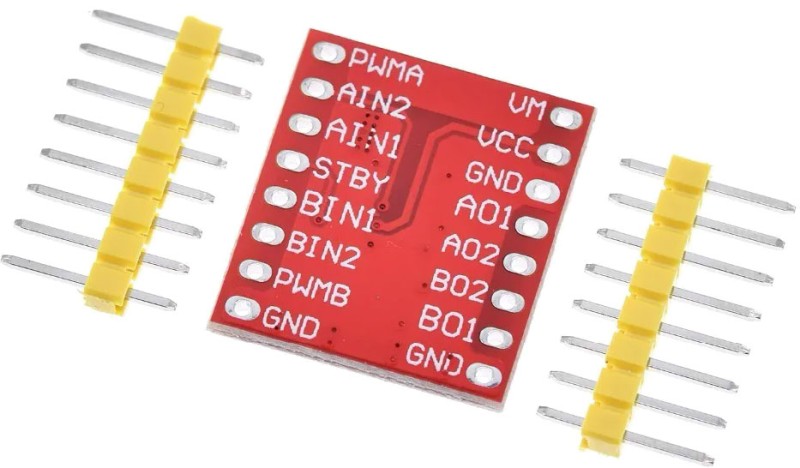

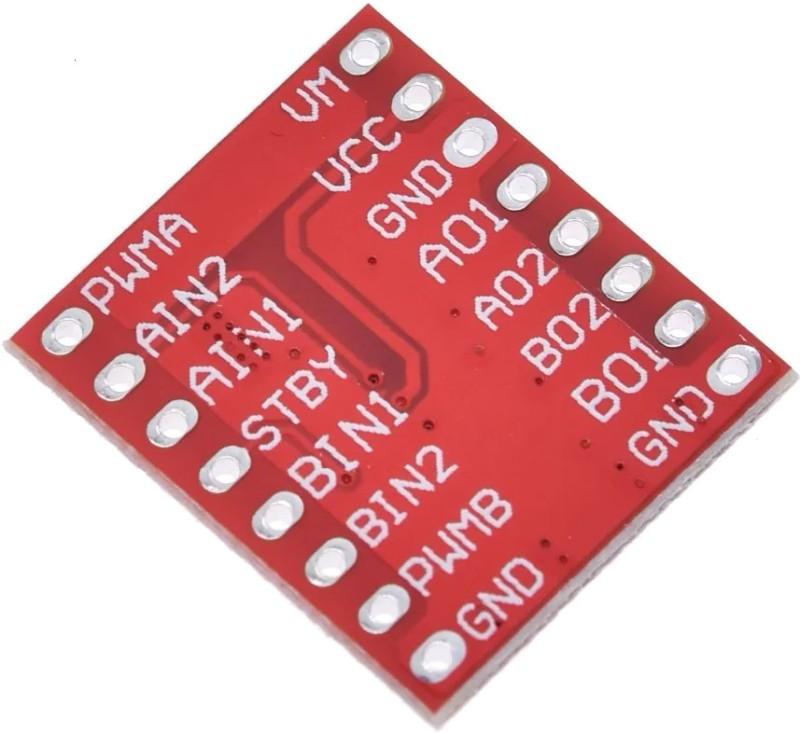

Входи драйвера:
PWMA - Вхід ШІМ керування двигуном А
AIN2 - Вхід 2 керування двигуном А
AIN1 - Вхід 1 керування двигуном А
STBY - Вхід переходу драйвера обох двигунів в режим очікування
BIN1 - Вхід 1 керування двигуном В
BIN2 - Вхід 2 керування двигуном В
PWMB - Вхід ШІМ керування двигуном В
GND - Загальний
Виходи драйвера:
VM - Вхід напруги живлення силових ключів драйвера
VCC - Вхід напруги живлення логічної частини драйвера
GND - Загальний
A01 - Вихід 1 двигуна А
A02 - Вихід 2 двигуна А
B02 - Вихід 2 двигуна В
В01 - Вихід 1 двигуна В
GND - Загальний
Характеристики:
Мікросхема драйвера: TB6612FNG
Робоча напруга живлення двигунів: 13,5В
Мінімальна напруга живлення двигунів: 2,5 В
Максимальна напруга живлення двигунів: 15В
Робоча напруга логічної частини: від 2,7В до 5,5В
Максимальний струм двигунів: 1,2 А (середній) / 3,2А (піковий)
Під час гальмування, при PWM=100%, таке може траплятися. Для запобігання цього необхідно гальмування починати зі значенням PWM=10% і збільшувати його, контролюючи струм двигуна.
Не видає сигнал на двигуни (немає напруги на A01, A02). Живлення: AIN1-3,3В, AIN2 - 0В. ШІМ (Pwm) - присутній сигнал (до 3,3В, міандр правильний). VM - 8.4В. VCC - 3,3В. Всі GND з?єднані з землею. Бібліотека Може хтось стикався з таким?
При подачі на ніжку STBY 5В двигун почав пищати і при невеликій помочі ледве-ледве рухатись. (Двинуг робочий, при прямій подачі жилення 8В працює без проблем)
У народа до мене були схожі симптоми, вони пишуть що треба розпаяти ніжку GND, підкажіть що це значить? Колодки на плату я розпаяв, і на скільки розумію всі три ніжки GND це одна й та сама земля
Використав для управління шторою з вбудованими кінцевиками (DC 12 V, керується зміною полярності). Запаралелив канали для стабільної роботи на 2 А, працює добре. За порадою з відгуків на VM діод повісив - можливо, зайвий, але раз в когось вилазили проблеми з самоіндукцією, хай буде.
(для замітки): драйвер не захищає від самоіндукції при різкому виключенні живлення контроллера! Схеми з 4 діодами на канал ситуацію не вирішить. Конденсатори, як пишуть "спеціалісти" з нета, також.
Діод на VM за напрямком струму.
Как подметил Николай- одна ножка GND не распаяна.
Симптомы этому двигатель не работает и издает тихий писк - на его контакты поступает нормальное напряжение, но ток почти отсутствует, и это все из-за отсутствия распайки GND.
Получил, спаял 2 экземпляра драйвера. Один работает, а второй пытается работать. Тихий звук издаёт, имитируя работу, но двигатель не вращается (Два канала не хотят работать). Пропаял ещё раз, не помогло...
