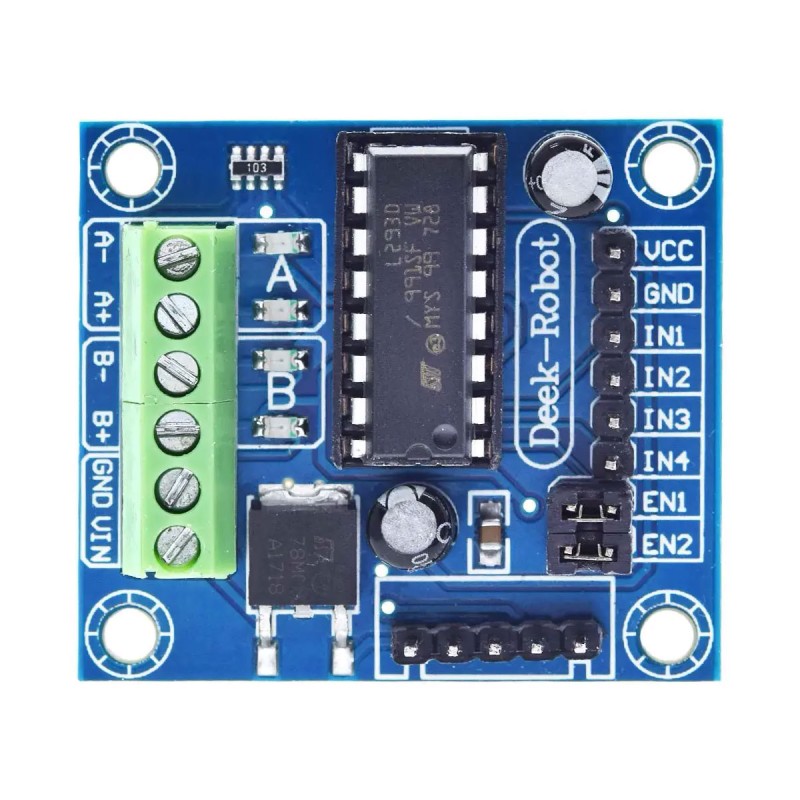

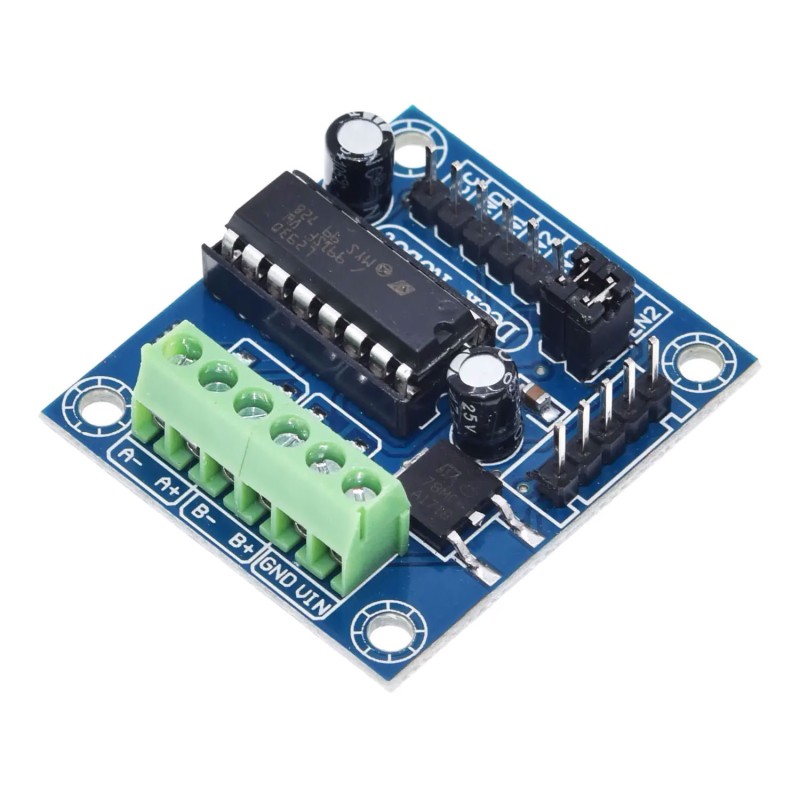

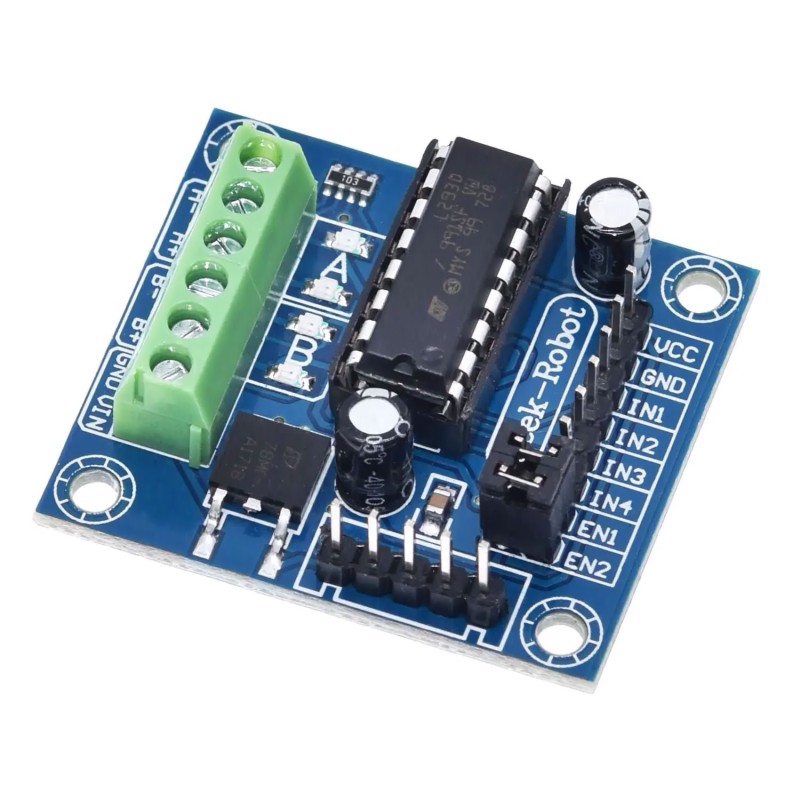

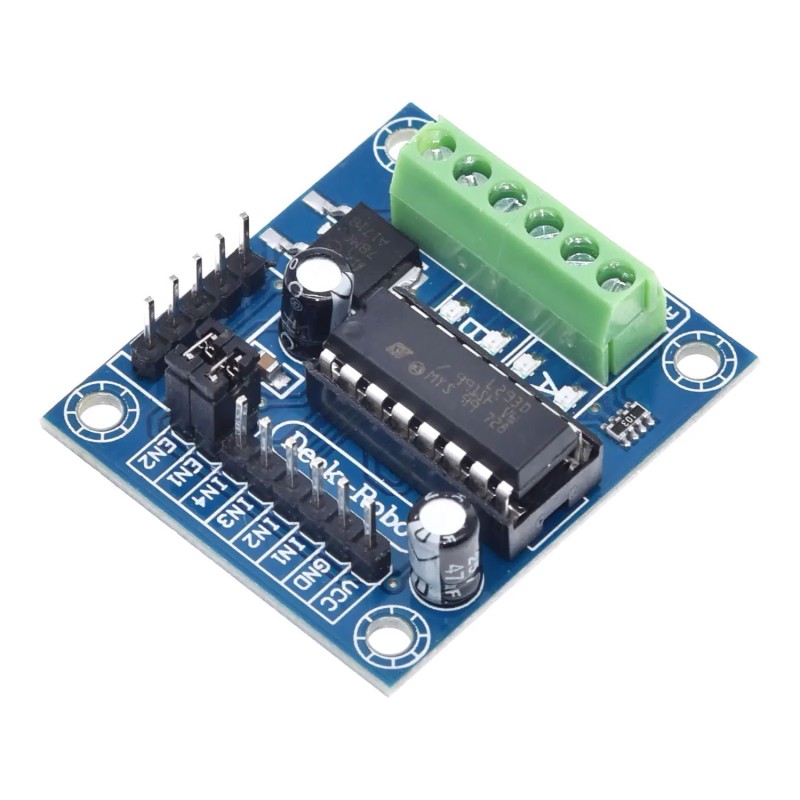

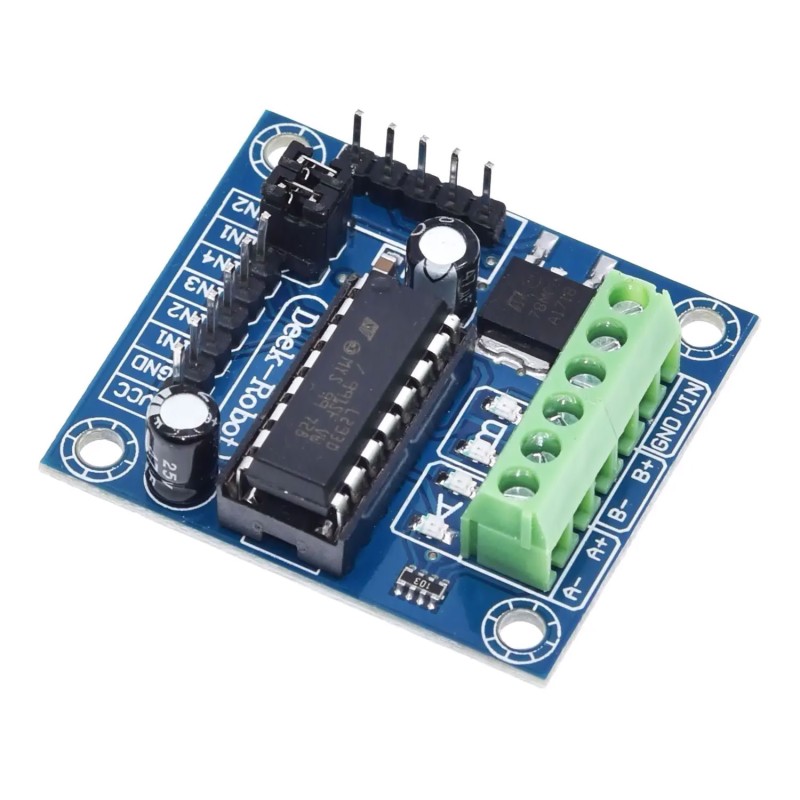

Модуль драйвера двигунів на L293D

код: ARC169

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер   Шаговый

54 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
3
голосувати
Знайшли дешевше?
  • Модуль драйвера двигунів на L293D
  • Опис
  • Відгуки (19)
  • Задати питання

Модуль на мікросхемі драйвера L293D призначений для керування кроковими і колекторними двигунами невеликої потужності. Модуль виконаний в компактному виконанні і містить всі необхідні компоненти і сигнали керування для повноцінного керування індуктивним навантаженням.

Найбільш популярні застосування модуля - самохідні та радіокеровані іграшки, системи поливу, керування соленоїдами і електромагнітними двигунами, і т.д. Живлення логічної частини можна здійснювати як від вхідної напруги силової частини (VIN), так і від окремого джерела живлення 5В (VCC). При живленні модуля від зовнішнього джерела (7-20В), можна використовувати внутрішній стабілізатор модуля 5В для живлення керуючого мікроконтролера Arduino. Також на модулі є роз'єм 5-пін для підключення крокового двигуна 28BYJ-48.

Характеристики:

  • Напруга живлення логіки: від 4,5 В до 7 В
  • Напруга силової частини: від 4,5 до 25 В
  • Максимальний вихідний струм: 600 мА
  • Піковий струм: 1,2 А
  • Кількість каналів: 4 напівмоста
  • Максимальна напруга логічного "0": 1,5 В
  • Максимальна частота комутації: 5 кГц
  • Вбудований стабілізатор: LM78M05
  • Максимальний струм вбудованого стабілізатора: 500 мА
  • Захист:
    • від перегріву
    • від перевантаження
    • від ЕРС самоіндукції

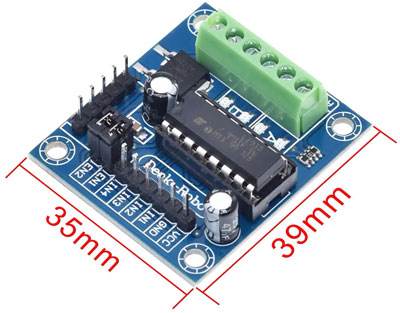

  • Розміри плати: 35x35x10 мм
  • Кріпильні отвори: Ø3.5 / 28.5 мм

Посилання:

Відгуки покупців про Модуль драйвера моторов на L293D

Олександр (24.04.2021)

Плата нормальна, але треба перевіряти установку мікросхеми. Всі виводи керування симетричні, може працювати і неправильно встановленою. Але має дві різних напруги живлення, тому може працювати лише при Vin = 5...7В.
З магазину стояла неправильно (на фото в описі товару теж стоїть неправильно).
Правильно повинна стояти ключем до центру плати згідно з ключем на панельці.

Відповісти

Алексей (21.08.2019)

Норм плата, но добавьте в описание чтоб проверяли положение микросхемы в панельке! Я пол дня не мог понять почему напряжение на выходе пополам режет. А вот почему она не сгорела, это совсем другая история :)

Відповісти

admin (21.08.2019)

Для правильной установки микросхему в панельку на микросхеме и на панельке есть соответствующие метки - ключи.

Відповісти

Виталик (17.01.2020)

Микросхема уже подключена и действительно перевернута.
Если бы не читал отзывы - так бы и запустил.
Стоит таки добавить в описание.

Відповісти

admin (18.01.2020)

Добавили информацию в описание.

Відповісти

Виталий (30.06.2019)

Отдельно L293(D) их не планируете продавать?

Відповісти

admin (01.07.2019)

В ближайших планах нет.

Відповісти

Весельський Роман (25.06.2019)

Підключив двофазний кроковий двигун все працює як треба. Для швидкого тесту двигуна те що треба.

Відповісти

Руслан (28.02.2019)

Микросхема на плате стояла от ключа(наоборот)
исправил все работает

Відповісти

Фомский Сергей (28.11.2018)

Можно пожалуйста схему подключения для управления соленоидом JF-1040 (напряжение: 12 В. потребляемый ток: 0,4А)

Відповісти

admin (28.11.2018)

Схема есть в даташите - это типовая схема подключения драйвера.

Відповісти

Фомский Сергей (05.12.2018)

Здравствуйте! Подскажите пожалуйста габаритные размеры модуля и расположение установочных отверстий.

Відповісти

admin (06.12.2018)

Данную информацию добавили в описание.

Відповісти

Олександр (08.08.2018)

Підскажіть будь-ласка, на вхід подаю 12v, на виході на мотор виходить 3v? Це проблема драйвера?

Відповісти

admin (08.08.2018)

Если у Вас ШИМ выставлен на заполнение в 25% то это правильное значение напряжения.

Відповісти

Олександр (08.08.2018)

Зрозумів в чому була проблема. Драйвер на платі був встановлений навпаки, через двигуни рухались в хаотичному напрямку.

Відповісти

Ярослав (11.12.2018)

У меня тоже микросхема была перевернута:)

Відповісти

Олександр (08.08.2018)

Можна будь-ласка схему підключення до біполярного шагового двигуна?

Відповісти

admin (08.08.2018)

Можно использовать такую схему - http://pnjunctionlab.com/wp-content/uploads/2014/05/2-370x219.jpg
