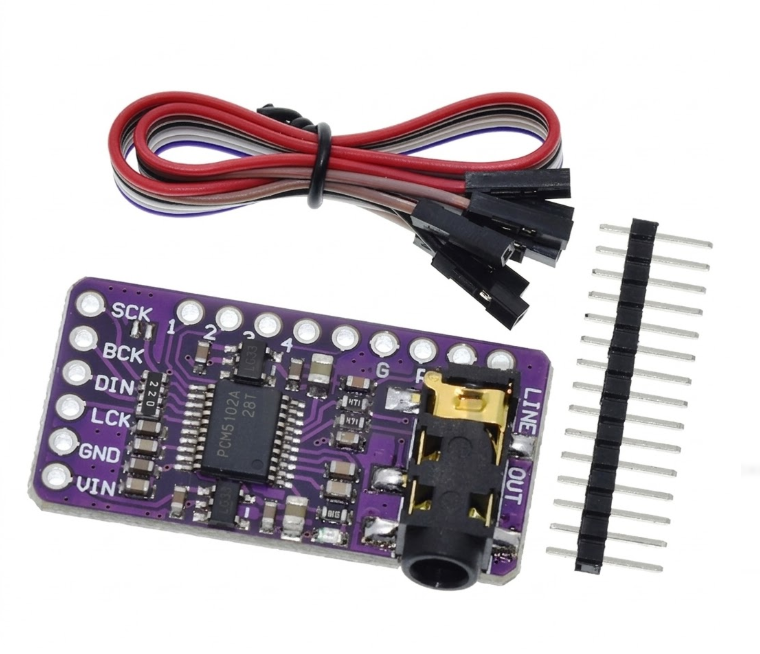

Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi

код: DPC316

Дополнительные категории товара: Периферия, расширения
  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина
126 грн

в наличии на складе



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
3
голосовать
Нашли дешевле?
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
  • Описание
  • Отзывы (11)
  • Задать вопрос

Модуль высококачественного звукового ЦАП на микросхеме PCM5102 предназначен для использования с мини-компьютерами Raspberry Pi, Orange Pi и др. для использования последних в качестве высококачественных аудио и видео-проигрывателей.

Как известно, звуковой выход мини-компьютеров далек от идеала, однако, разработчики процессоров, на которых они построены, предусмотрели на кристалле стандартный звуковой цифровой интерфейс I2S для подключения дополнительных внешних ЦАП, используя который можно подключить к выходу компьютера "взрослый" усилитель с цифровым входом или плату с внешним ЦАП, как, напримар, данная плата. Для своих размеров и стоимости модуль обладает отличными характеристиками и позволяет насладиться качественным 24-бит 192КГц звуком как в наушниках так и через дополнительный усилитель мощности.

Для подключения модуля используется всего 5 проводов (слева номер контакта GPIO разъема Raspberry Pi):

  • 04 - VCC - Напряжение питания 5 В
  • 39 - GND - Общий провод
  • 35 - LCK - Сигнал переключения правый/левый канал
  • 40 - DIN - Покледовательные данные
  • 12 - BCK - Сигнал синхронизации

Характеристики:

  • Максимальная разрядность ЦАП: 32-бит
  • Максимальная частота дискретизации: 384КГц
  • Максимальная частота дискретизации для 24-бит: 192 кГц
  • Максимальная системная частота: 50МГц
  • Разъём линейного выхода: 3,5мм jack
  • Микросхема ЦАП: PCM5102a
  • Интерфейс: I2S
  • Динамический диапазон: 112db
  • Соотношение сигнал/шум: 112db
  • Уровень третьей гармоники: -93db
  • Напряжение питания: 3.3В
  • Размер: 32х24х7 мм

Ссылки:

Отзывы покупателей о "Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi"

Vasiliy (04.06.2020)

Всем Привет! Много времени прошло пока удалось запустить этот модуль. И просил помощь Клуба, менял даже,ничего не помогало пока не разобрался с сигналами, рекомендую! Удалось запустить в проекте Ка Radio Wrover Esp32 Особое Спасибо Nadim за помощь! Звук достойный, Прекрасный диапазон, бас, на акустику Sony. Так же Спасибо магазину и инженерной поддержке! Постоянный покупатель, Так Держать Ребята!!!

Ответить

Rick (09.06.2020)

Vasiliy, можете скинуть схему подключения?)

Ответить

Vasiliy (12.06.2020)

Подключается по стандартной схеме, FLT, DMP, SCL, FMT на землю, сигнал XMT подтянуть резистором 10к на 3,3 в остальные сигналы по проекту, если это Ка Радио

Ответить

Олег (06.05.2020)

Не могу заставить работать этот модуль. Подскажите, в чем может быть проблема: при воспроизведении звука динамики издают треск. Raspberry обнаруживает плату, с драйверами все ок.

Ответить

admin (07.05.2020)

Проверьте правильность установки сигнала выравнивания данных.

Ответить

Андрей (11.11.2019)

Добрый день. Спасибо за качественный модуль и отличную работу магазина.
Пожалуйста, добавьте в описание:

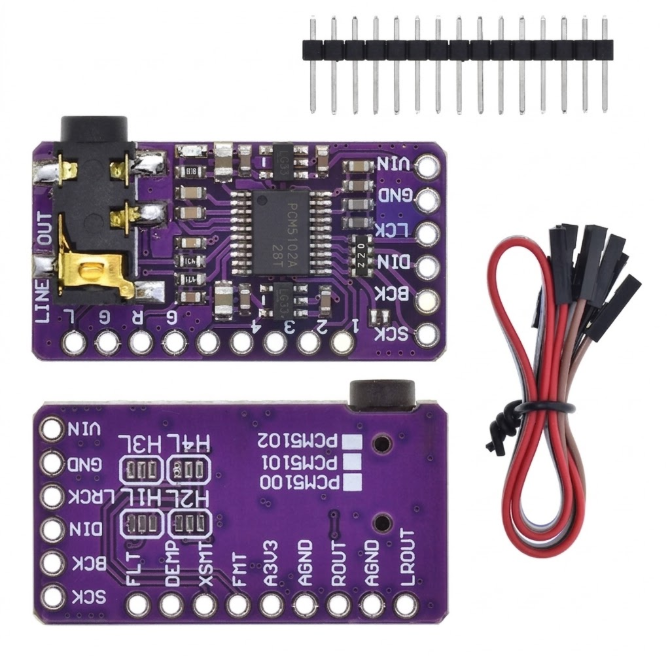

Этот модуль имеет Soft-mute функцию подключенную к выводу XTM.
По-умолчанию, если на этом пине 0 - на выходе звука не будет. Согласно описанию можно завести 3.3 V чтобы включить звук. Это может сохранить несколько часов времени начинающим пользователям.
Тем, кто строит свои Аудио системы на esp32 рекомендую пример использования
https://github.com/espressif/esp-idf/tree/master/examples/bluetooth/bluedroid/classic_bt/a2dp_sink

Ответить

Денис (22.07.2019)

Нормальная платка, все работает, в т.ч. на 352/384 кГц (I2S брал с Amanero). Киллер-фича этого ЦАП - работа без MCLK на входе - тоже работает как надо, с Raspberry Pi заводится. Качество звука для аудиофилов, конечно, не топ, но для большинства применений - отлично.

Ответить

Владимир (08.02.2019)

Отличный звук за смешную цену. Но, ребята, надо же пояснить как правильно подключить - для raspberry pi 3: земля - GND, FLT, DMP, SCL, FMT. 5 вольт - VCC, 3.3 вольта через резистор в 10кОм - XMT. Финальные: BCK - GPIO18 (12), DIN - GPIO21 (40), LCK - GPIO19 (35).В скобках простые номера контактов разъёма. В Volumio взлетает как по hifiberry DAC, так и generic i2s dac. Добавьте в описание.

Ответить

Владимир (07.02.2019)

И все-таки, как его (PCM5102) подключить к raspberry pi3 b? :) Никак не получается добиться звука

Ответить

admin (08.02.2019)

DAC BOARD > Raspberry Pi 3 Model B connector J8
-----------------------------------------------
SCK > Not wired (Internally generated)
BCK > PIN 12 (GPIO18)
DIN > PIN 40 (GPIO21)
LRCK > PIN 35 (GPIO19)
GND > PIN 6 (GND) Ground
VIN > PIN 2 (5V)

Ответить

Голубенков Андрей (14.01.2019)

Приехало ка описано. На вид отличное качество. Пока еще не успел включить :)
