Модуль аудіопідсилювача моно 3Вт класу D на MAX98357

код: AOC734

Додаткові категорії товару: Audio, звук, голос, mp3

Модуль аудіопідсилювача моно 3Вт класу D на MAX98357

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

79 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Задати питання

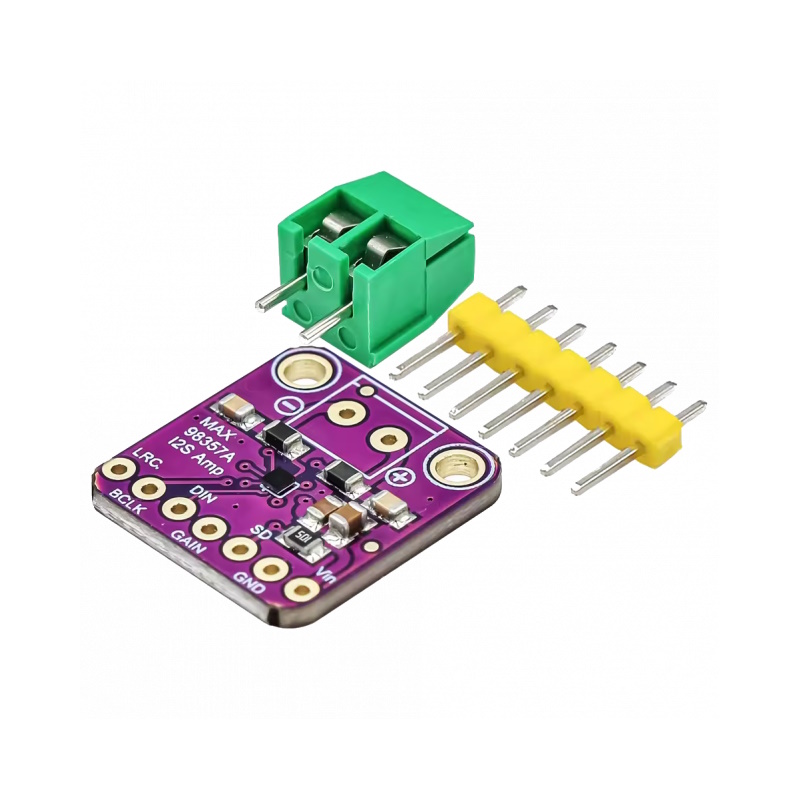

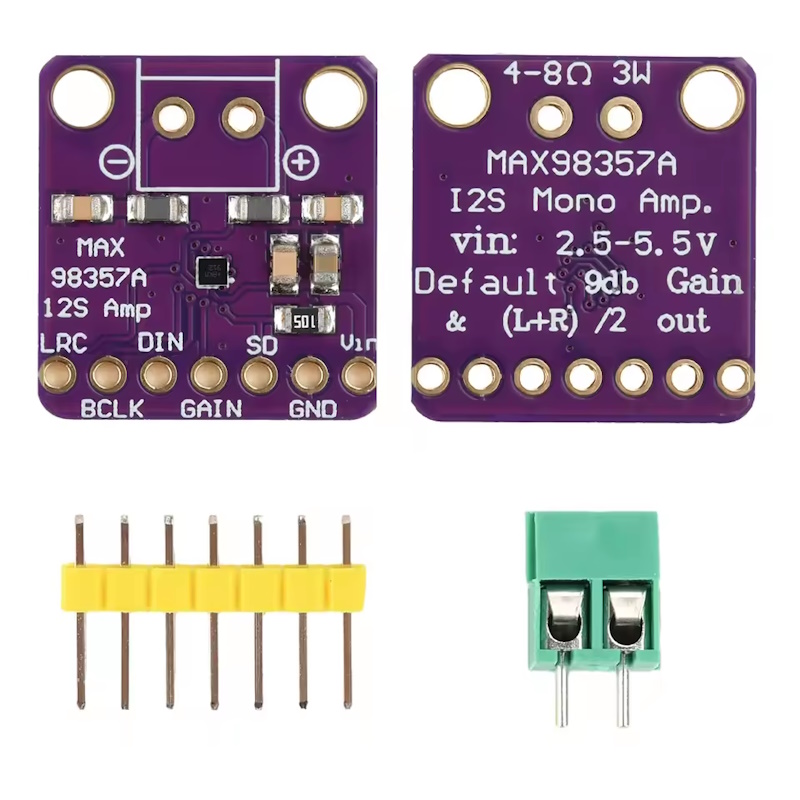

Високоякісний монофонічний звуковий модуль з підсилювачем потужності для міні-комп'ютерів Raspberry Pi, Orange Pi, Asus, ESP32 та подібних мікроконтролерів. Також можливе застосування для апгрейда різних мобільних гаджетів. У модулі використовується звуковий ЦАП MAX98357 I2S з вбудованим 3Вт підсилювачем D-класу. ЦАП підключається до комп'ютера за допомогою цифрового інтерфейсу I2S.

I2S (не плутати з інтерфейсом I2C) цифровий інтерфейс, використовуваний в професійної звукової техніці і підтримується великою кількістю спеціалізованих мікросхем. Для підключення використовується 4 сигнальних дроти (data in, data out, bit clock і вибір каналу left-right). Зазвичай, аудіо самостійно перетворять вхідні дані і конвертують їх в аналоговий сигнал, який можна безпосередньо подавати на навушники або лінійний вхід підсилювача.

Застосований підсилювач володіє високою вихідною потужністю як для такого маленького розміру. Він розвиває вихідну потужність до 3,2Вт на 4Ом навантаженні при живленні від джерела +5 В. Підсилювач побудований за схемою підсилювачів D-класу і оснащений захистом від перегріву і перевантаження.

I2S дозволяє підключати його до 3.3В або 5В логічним схемам.
Вхід Gain дозволяє вибирати необхідний коефіцієнт посилення. Комбінації підтягуючих резисторів дозволяють вибирати посилення з ряду: 3dB, 6dB, 9dB, 12dB або 15dB.
Вхід ShutDown / Mode використовується для відключення інтерфейсу і підсилювача.

За замовчуванням підсилювач працює по формулі (L + R) / 2. Підключивши зовнішній резистор можна використовувати підсилювач як для правого так і для лівого каналів.

Модуль чудово працює спільно з Raspberry Pi, ESP32 і іншими микроконтроллерами з I2S звуковим виходом.

Характеристики:

Вихідна потужність: 3.2Вт на навантаженні 4Ω, 10% THD, 1.8Вт на навантаженні 8Ω, 10% THD, при живленні від 5В джерела
PSRR: 77 dB типове @ 1KHz
I2S частота семплірованія від 8кГц до 96 кГц
Сигнал MCLK: не потрібно
Шумозаглушення: клацання
Посилення: 3dB, 6dB, 9dB, 12dB, 15dB
Захисту: від перевантаження і перегріву
