Модуль драйвера на L293 для NodeMCU ESP-12E

код: AOC595

Додаткові категорії товару: Wi-Fi ESP8266, ESP32
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: ESP8266

78 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
3
голосувати
Знайшли дешевше?
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Модуль драйвера на L293 для NodeMCU ESP-12E
  • Опис
  • Відгуки (9)
  • Задати питання

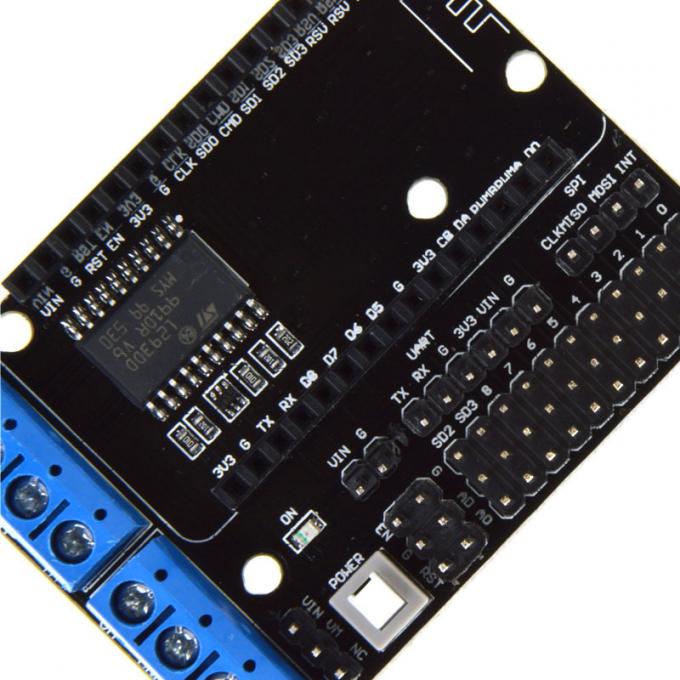

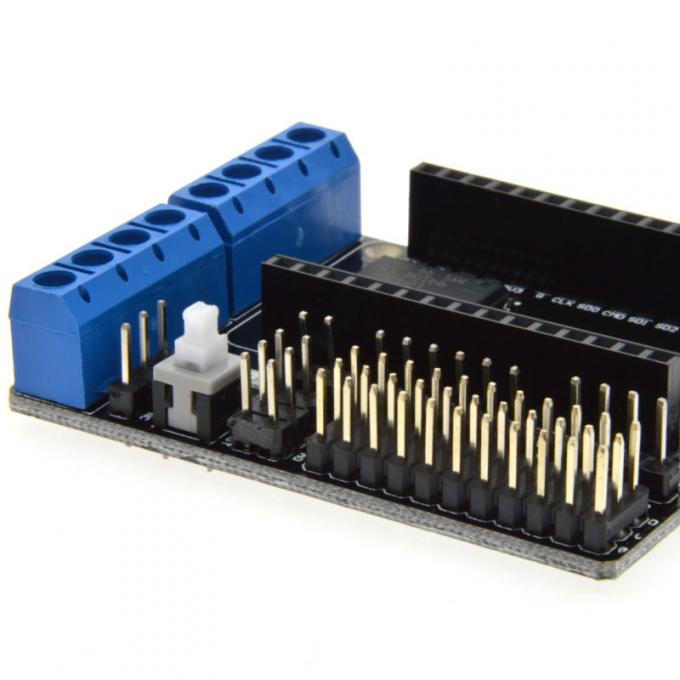

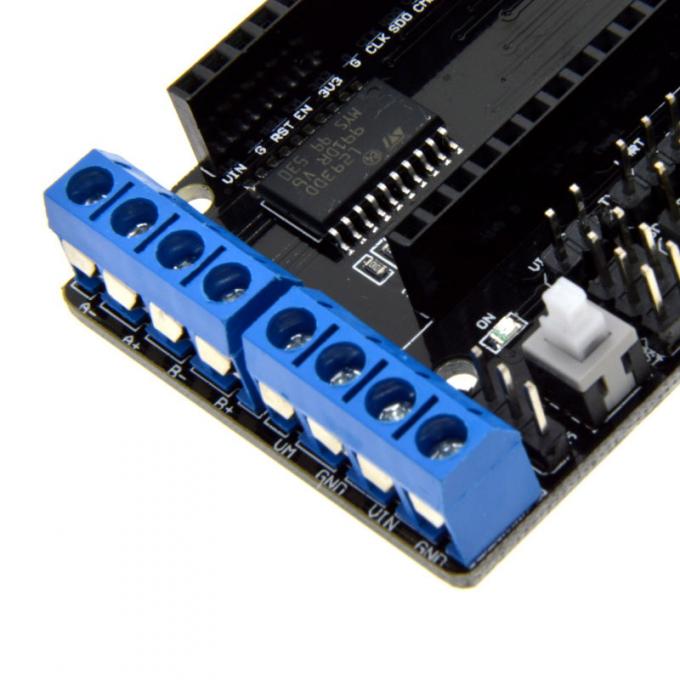

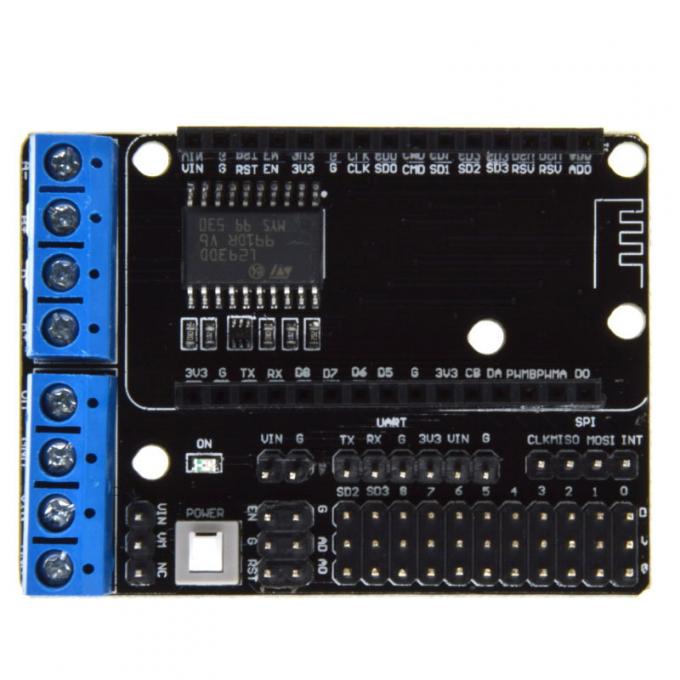

Модуль розширення NODE-MCU ESP8266-12 для підключення двох колекторних двигунів, виконавчих механізмів та датчиків. Дуже зручна плата для побудови робо-платформ та роботів на основі процесорного модуля ESP8266-12E з Wi-Fi управлінням. Містить на платі мостовий драйвер двох колекторних двигунів L293, вимикач живлення та роз'єми, на які виведені всі функціональні входи, виходи та контакти живлення логічної і силової частини модуля.

Особливості:

  • Повноцінний комплект для розробки пристроїв на ESP8266-12
  • Доступ до всіх функціональних контактів модуля: SPI, UART, GPIO, АЦП та роз'єм живлення
  • Вмонтований мостовий драйвер L293 для керування двома колекторними двигунами
  • Вбудований вимикач живлення
  • Роздільне живлення силової та логічної частини

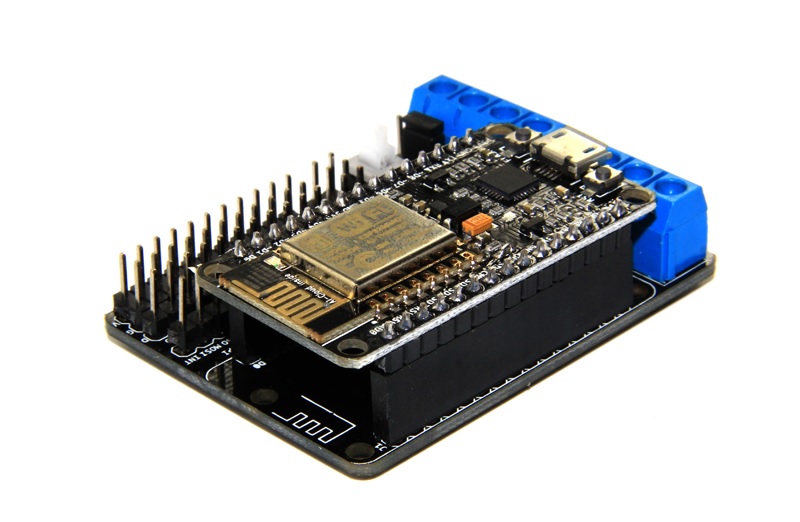

  • Сумісність з платою NodeMCU V2 (Amica)

Характеристики:

  • Діапазон вхідної напруги живлення драйвера двигунів: від 4.5 В до 36 В;
  • Діапазон вхідної напруги модуля ESP8266-12: від 4.5 В до 9 В;
  • Струм:
    • Логічної частини: 60ma (VI = L),
    • Силової частини: 22мА (VI = H);
  • Максимальний струм двигуна: 1.2а;
  • Максимальна потужність розсіювання силової частини: 4 Вт (t = 90)
  • Рівень вхідного логічного сигналу:
    • Високий: 2.3 В
    • Низький: -0.3 - 1.5 В
  • Робоча температура: -25 ~ +125
  • Тип драйвера двигуна: Здвоєний міст
  • Контакти управління драйвером: D1, D3 (двигун 1); D2, D4 (двигун 2)
  • Вага модуля: близько 20 г

Посилання:

Модуль драйвера на L293 для NodeMCU ESP-12E

Відгуки покупців про Модуль драйвера на L293 для NodeMCU ESP-12E

Юрий (14.05.2021)

А можно его использовать просто как макетную плату, т.е. не подавать напряжение на моторную часть? Или микросхема L293 помешает использовать пины (D1-D4, я так понимаю)?

Відповісти

admin (18.05.2021)

Добрый день. В таком варианте не проверяли. Возможно, что модуль будет работать именно так, как вы описали.

Відповісти

Сергей (19.06.2020)

Как поменять?
Не рабочий. С пинов на двигатели сигнал идет, а на клемах только в одну сторону

Відповісти

admin (22.06.2020)

Добрый день. Напишите нам на почту письмо с номером заказа и описанием проблемы. Мы с вами свяжемся.

Відповісти

Андрей (01.02.2021)

Читайте распиновку NodeMCU и подключайте правильно. Т.к. для управления моторами шилд использует пины D1-D4 (GPIO0, GPIO2, GPIO4, GPIO5) больше ничего не должно на них "висеть". В частности управление LEDом (GPIO2) сделает так, что мотор B будет крутиться только в одну сторону.

Відповісти

Сергей (19.06.2020)

Как поменять?
Не рабочий. С пинов на двигатели сигнал идет, а на клемах только в одну сторону

Відповісти

Андрей (01.02.2021)

Читайте распиновку NodeMCU и подключайте правильно. Т.к. для управления моторами шилд использует пины D1-D4 (GPIO0, GPIO2, GPIO4, GPIO5) больше ничего не должно на них "висеть". В частности управление LEDом (GPIO2) сделает так, что мотор B будет крутиться только в одну сторону.

Відповісти

Олег (05.12.2018)

В описании написано что данный модуль совместим с платой NodeMCU V2 ESP8266 (CP2102)

Совместим ли этот модуль с NodeMCU V3 ESP8266 (CH340)
Внешне модули V2 и V3 очень похожи, но вроде бы есть не большое отличие в распиновке?

Відповісти

admin (05.12.2018)

Модуль не совместим по размеру с NodeMCU V3 ESP8266 (CH340). NodeMCU на несколько миллиметров шире посадочных контактов.

Відповісти
