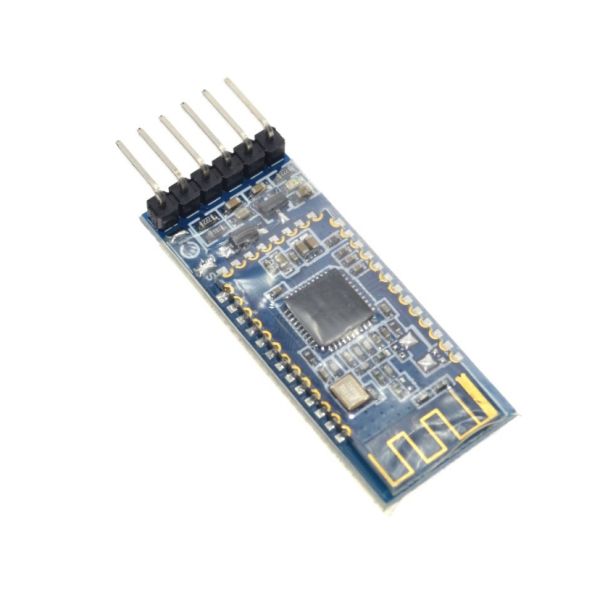

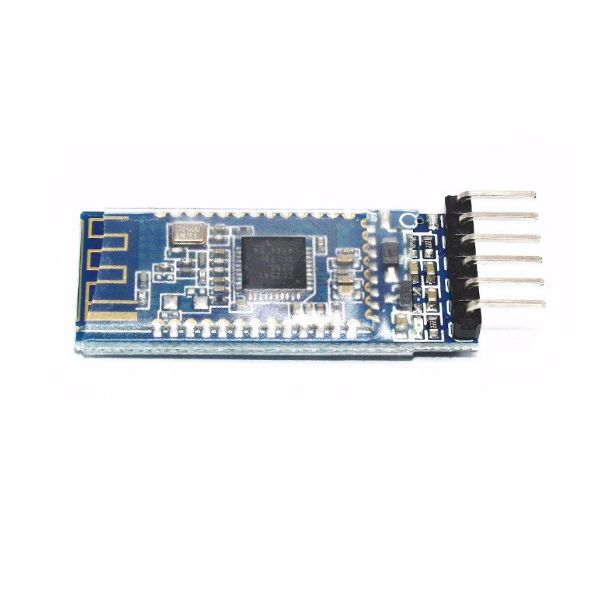

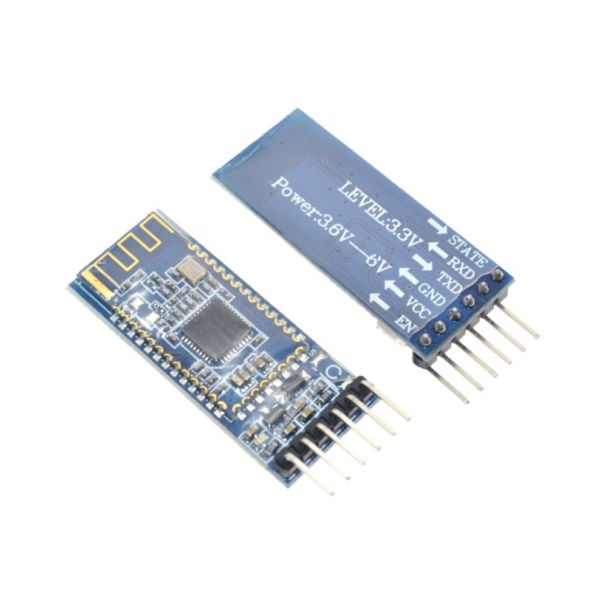

Модуль Bluetooth 4.0 BLE на CC2541 (AT-09)

код: AOC613
Модуль Bluetooth 4.0 BLE на CC2541 (AT-09)
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
124 грн

очікується

Повідомити
1
голосувати
  • Модуль Bluetooth 4.0 BLE на CC2541 (AT-09)
  • Модуль Bluetooth 4.0 BLE на CC2541 (AT-09)
  • Опис
  • Відгуки (25)
  • Задати питання

Новий Bluetooth 4.0 BLE модуль побудований на новітній розробці компанії Texas Instruments мікросхемі CC2541F128RHAT - новому трансивері, призначеним для створення периферійних пристроїв Bluetooth Smart, здатним роками працювати від одного дискового елементу типу CR2032. Струм споживання мікросхеми в режимі прийому і передачі не перевищує 20 мА, що знаходиться в допустимих межах, встановлених виробниками батарей.

Мікросхема CC2541 аналогічна CC2540 і сумісна з нею по корпусу і більшістю характеристик. З відмінностей слід відзначити відсутність інтерфейсу USB, який в більшості випадків не потрібний в периферійному батарейному пристрої. Замість USB реалізований апаратний інтерфейс I2C, за допомогою якого можна підключати безліч типів датчиків. Вихідна потужність передавача знижена до 0 дБм, щоб струм споживання укладався в вимоги специфікації дискових елементів живлення.

Характеристики:

  • Використовувана мікросхема CC2541
  • Робоча частота: 2,4 ГГц
  • Підтримувані профілі: GAP, GATT, L2CAP, SMP
  • Споживання в режимі очікування: від 90мкА до 400мкА
  • Покриття: до 60 м
  • Антена: вбудована на друкованій платі
  • Напруга живлення: від 3,6 В до 5 В
  • Максимальна напруга живлення: 6В (значення для стабілізатора напруги)
  • швидкість передачі: 1 Мбіт / с
  • потужність передавача: 0 дБм
  • чутливість приймача: -94 дБм
  • Flash-пам'ять: 128 кБ
  • напруга живлення: 3,6 - 5 В
  • температурний діапазон: -40 ... + 85 ° C
  • Розміри: 43 мм x 15 мм
  • Вага: 4 грами

Посилання:

Відгуки покупців про Модуль Bluetooth 4.0 BLE на CC2541 (AT-09)

Павло (20.09.2023)

Майте на увазі що модуль потребує CR та LF для AT-команд. А також АТ-команди не працюють через bluetooth, лише через дротовий UART з мікроконтроллером.

Відповісти

serserch (02.07.2023)

я теж відразу не зрозумів як підключити його до телефону. стандартний пошук на телефоні не знаходить його. треба тільки через мобільний застосунок підключатись LightBlue або Serial Bluetooth Terminal. також раджу почитати як підключити його на інші pin SoftwareSerial BTSerial(6, 7); і потім можна через термінал ардуіно відправляит AT команди https://www.adrirobot.it/bluetooth-ble-at-09-con-cc2541/ сам блютуз краще підключати до ардуіно через надійні контакти бо будуть проблеми з зв''язком.

Відповісти

Олексій (15.01.2023)

Незміг зєднати з телефоном, як його тоді використовувати?
Тут немє лінків з коректеою інфою як його використати.
Може це брак?

Відповісти

admin (16.01.2023)

Доброго дня. Не зовсім зрозуміло що Ви робили з модулем. напишіть нам лист на пошту з описам Ваших дій, спробуємо допомогти.

Відповісти

Ярослав (14.11.2021)

Перепрошил по инструкции. Лампочка перестала мигать, блютус не находит. Перепрошил на Demo.bin - лампочка по прежнему не мигает, но уже находит устройство BT05.
На АТ комманды НЕ отвечает. Что делать???

Відповісти

admin (16.11.2021)

Попробуйте перепрошить стандартной заводской прошивкой.

Відповісти

Олександр (24.11.2021)

Така сама історія і в мене, після прошивки стандартною прошивкою лампочка погасла і не можливо підєднатись, а після прошивки демо телефон бачить модуль а підєднатись неможливо, на АТ команди взагалі ніяк не реагує.

Відповісти

Юрий (31.01.2022)

Такая же история. Сразу при подключении компьютер его находит, но ни один пароль не подходит.
После прошивки по инструкции - модуль не видно вообще, по COM-порту подключается, на AT-команды не отвечает.
После прошивки Demo.bin - компьютер видит модуль как Bisquit, по COM-порту подключается, на AT-команды не отвечает.
После прошивки вроде как заводской прошивкой HMSoft.bin - модуль не видно, по COM-порту подключается, на AT-команды не отвечает.
В итоге модуль можно использовать только для прошивки по инструкции - больше он ничего делать не может.

Відповісти

IVAN (23.07.2020)

САМОЕ ПОЛНОЕ РУКОВОДСТВО ПО ПРОШИВКЕ МОДУЛЯ
https://www.youtube.com/watch?v=2Q6YGvysrKM

Терминал с ним работает - serial bluetooth terminal в плей маркет.

Відповісти

Олексій (14.01.2023)

Це відео більше не доступне.

Відповісти

Дмитрий (18.07.2020)

Чем этот модуль отличается от https://arduino.ua/prod1291-modyl-bluetooth-4-0 (AOC336)? С виду замечаю только отсутствие компонента похожего на кварцевый резонатор у этого модуля. Почему-то семпл SimpleBLEPeripheral из BLE стека от TI отлично работает на AOC336, но на данном модуле работает криво - Windows устройство видит, но подключться не получается. При этом прошивка от HM10 работает на обоих модулях одинаково.

Відповісти

Віктор (03.07.2020)

Доброго дня! Прохання допомогти: AT-09 прошитий до версії 609. Не працює "білий список" на цих HM-10. Що оригінал, що цей запам"ятовують лише останній коннект. 1 master + 2 slave. Як прописати фільтр?

Відповісти

admin (03.07.2020)

Доброго дня. Конкретного рішення на жаль підказати не можем. Ви можете спробувати пошукати відповідь у офеційному руководстві до мікросхеми, яка знаходиться у вільному доступі. Там є розділ в якому вказані виправлення "білого списку" і все, що з ним повязано.

Відповісти

Дмитрий (05.06.2020)

Может ли данный модуль работать с iPhone? Такие модули как HC-05 или HC-06, увы, с ним не совместимы...

Відповісти

admin (05.06.2020)

Данный модуль должен работать с iPhone. Для этого его нужно будет перепрошить. Информация по перепрошивке есть в свободном доступе.

Відповісти

Дмитрий (09.06.2020)

Спасибо. А будет ли после перепрошивки этот модуль совместим как с андроид так и с айфоном одновременно?

Відповісти

admin (09.06.2020)

Перепрошивать не пробовали...

Відповісти

Андрей (30.11.2019)

Сергей, пробовали это http://www.martyncurrey.com/category/ble-bluetooth-4/ ?

Проверьте, может поможет. Мне с этого ресурса некоторые статьи очень помогли.

Відповісти

Сергей (15.10.2019)

Модуль имеет свои специфические особенности.
Пароль 6 значный, не 000000, а 123456,
Работает с android v5, с 7 версией андроида на телефоне не соединялся в полной мере (проверяли 3 аппарата). Точнее, передать с телефона на модуль было можно, в обратную сторону на телефон - никак. Были перепробованы десяток разных терминальных программ - не помогло.
С андроидом же 5 версии все работает нормально в обе стороны и пароль даже не спрашивается.
С версией андроида 7 даже при указании правильного пароля на уровне устройств соединение не происходит. Терминальные программы с 7-м андроидом обходят системное подключение, пароль не требуют при коннекте, но принять от модуля не удается. Передача на него происходит же корректно.
Прошивка модуля имеет версию 5.3. На родном сайте такой даже нет. http://www.jnhuamao.cn/download_rom_en.asp?id=83 Просмотреть список всех команд - AT+HELP.
Команда смены пароля AT+PASS не работает, вместо неё нужно давать команду AT+PIN. Естественно, не забывайте в конце любой команды добавлять hex символы 0D 0A.
Пытались залить свежую прошивку, модуль в режим прошивки по нужной команде AT+SBLUP не входит, он её не понимает. https://techienoise.blogspot.com/2016/02/upgrading-firmware-to-hm-10-cc2541-ble.html
Кроме того, даже команды, которые он выдает по встроенной справке AT+HELP, также не все выполняются.
Выполняется ли важная команда ввода в сон и пробуждение - уже не проверяли.
Одним словом, прошить модуль прошивкой, чтобы он работал с андроидом последних версий тоже не удалось.
Кто сможет это сделать, и поможет, был бы очень благодарен.
В остальном, если нужно принять/передать под старые версии андроида - все работает. Но если нужно зайти при работе глубже - ожидайте проблемы.

Відповісти

Дмитрий (20.07.2020)

Возможно эта информация поможет. В данном модуле отсутствует кварц на 32КГц необходимый для запуска таймера по прерыванию которого идёт обработка событий, как следствие прошивки использующие OSAL из официального стека валятся. Решается или допайкой кварца или конфигурированием таймера на работу с RC генератором. Тут подробнее
https://www.ti.com/lit/an/swra499c/swra499c.pdf?ts=1595180190398

Відповісти

Андрей (13.08.2019)

Подскажите, пожалуйста. Мигает индикатор, говорящий о работе модуля. Андроид видит модуль. Однако, при попытке подключения с введёнными pin-кодами "0000", "1234" выдаёт ошибку о том, что pin-код не верный. Не перебирать же все мыслимые комбинации? Что можно поделать?

Відповісти

admin (15.08.2019)

У этих модулей пин, обычно, из 6-ти нолей. Также его можно узнать подключившись к модулю и отправив команду AT+PASS?

Відповісти

Андрей (13.08.2019)

Тема: Не смог запустить модуль "Bluetooth 4.0 BLE на CC2541".
1. Собрал устройство "7. бездротовий зв''язок" из Электронного конструктора BitKit "КиберКодер" стр. 78 руководства (код товара: KIT041). Всё прекрасно работает.
2. Заменил модулем "Bluetooth 4.0 BLE на CC2541" модуль Bluetooth HC-06 из конструктора.
----------------------------------------------------------------------------------
Ожидал: всё работает как и прежде.
-------------
Реальность:
1.Bluetooth terminal не находит новый модуль "Bluetooth 4.0 BLE на CC2541".
2. Модуль "Bluetooth 4.0 BLE на CC2541" разогрелся так, что в руках нельзя держать его.
---------
Примечание. Прошу подсказать как решить проблему. Телефон на Android. Bluetooth terminal скачан по руководству конструктора стр.78. Питание 4 батарейки 1,5вольта AAA.

Відповісти

admin (13.08.2019)

Если модуль сильно разогрелся значит что-то неправильно в подключении модуля...

Відповісти

Андрей (13.08.2019)

Спасибо. Вы мне помогли. Из-за разницы в количестве ножек у этих двух модулей я ошибся и сдвинул на одно отверстие в монтажной плате.
Теперь смартфон обнаружил его как MLT-BT05. Ура!

Відповісти
