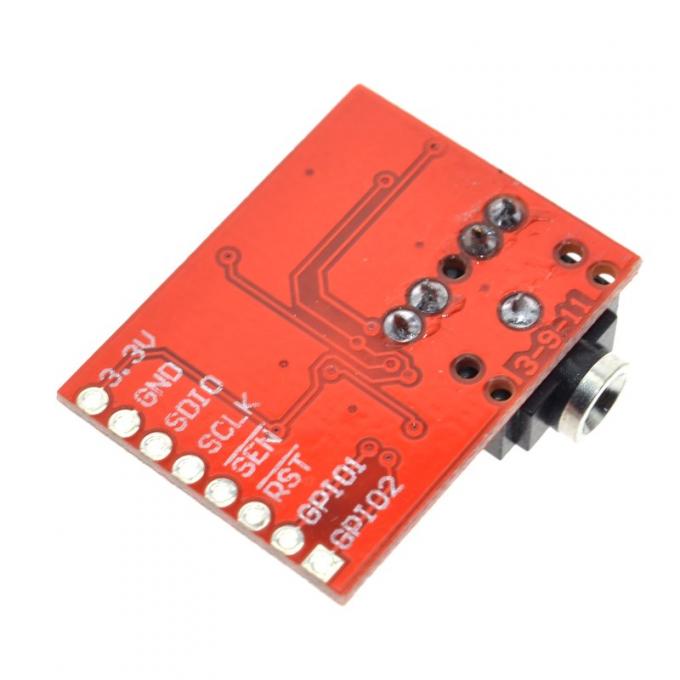

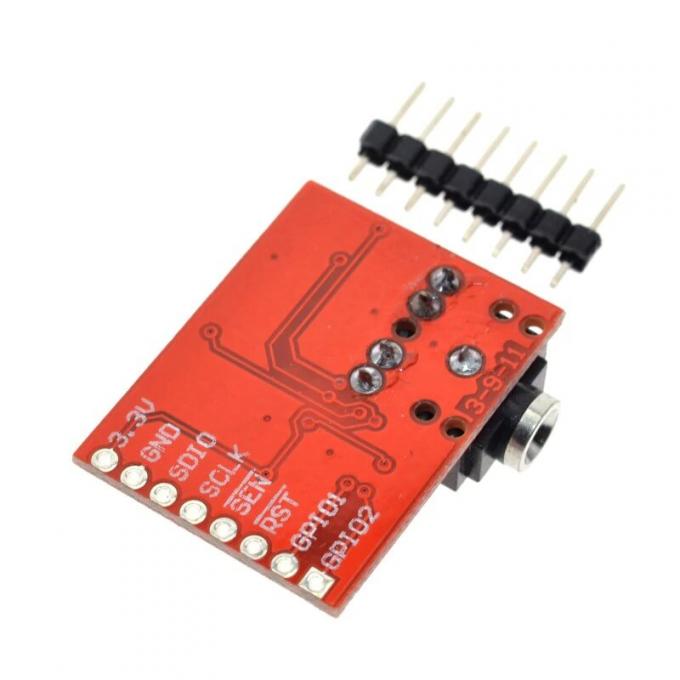

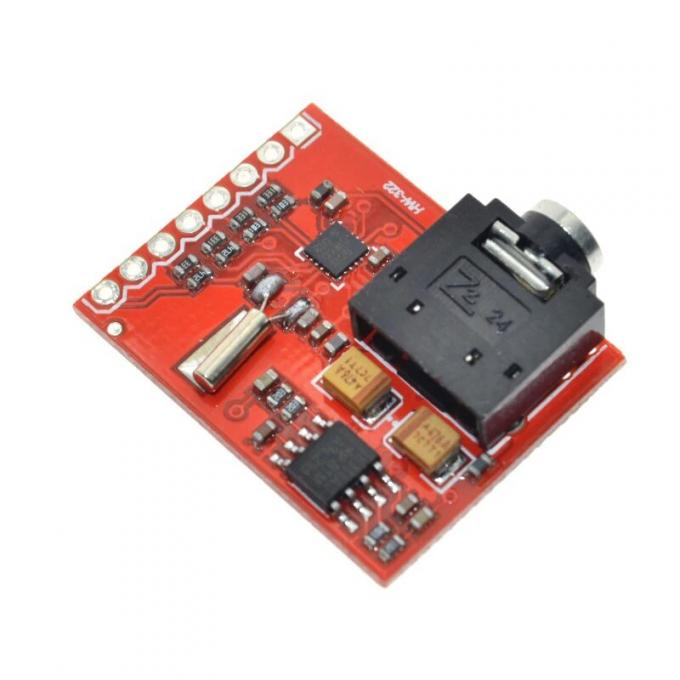

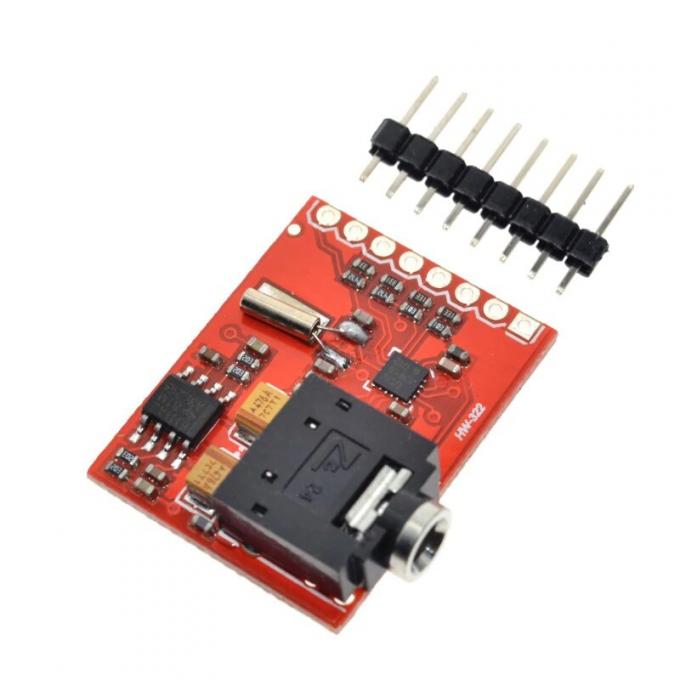

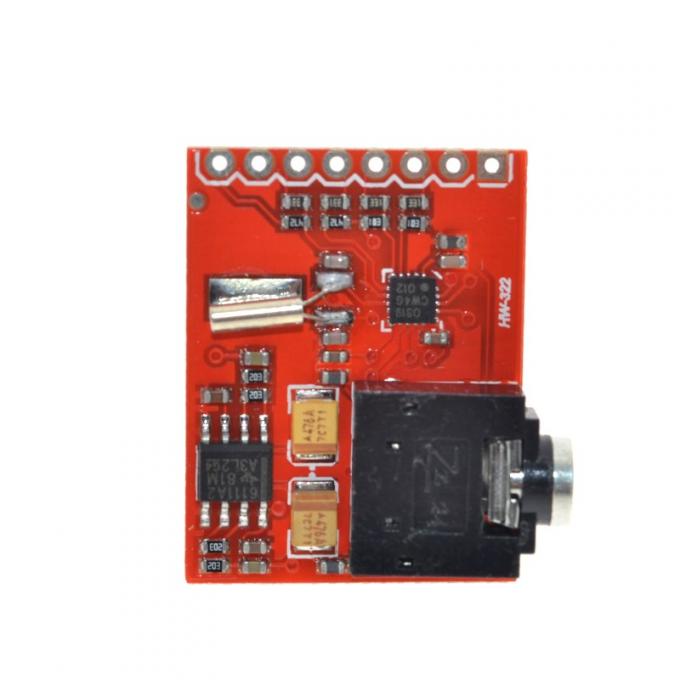

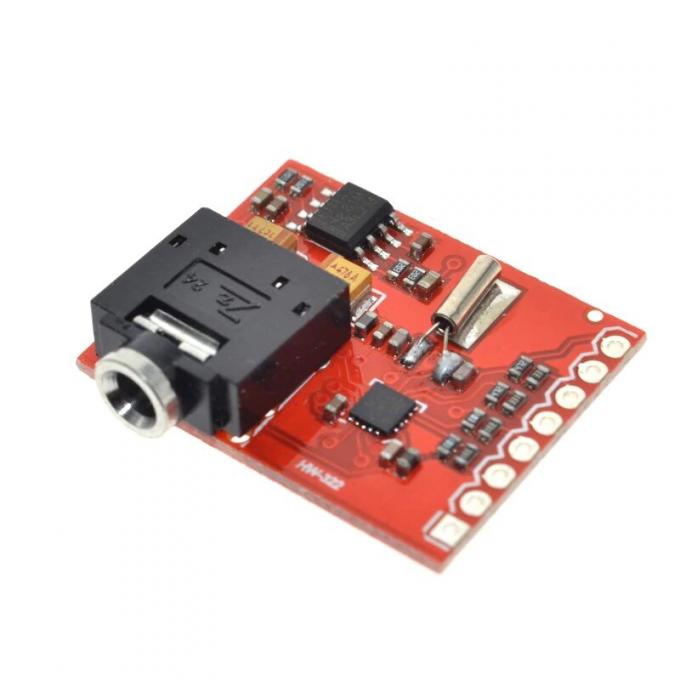

Модуль FM-приймача з I2C інтерфейсом на мікросхемі Silicon Laboratories Si4703. Мікросхема приймача дозволяє зчитувати RDS та RBDS інформацію, що передається радіостанцією. Мікросхема Si4703 при всій своїй простоті має хорошу чутливість, ефективну фільтрацію сигналу та схему виявлення несучої. Модуль дозволяє відображати такі дані як ідентифікатор станції та назву пісні та виконавця (за умови, що ця інформація передається радіостанцією).
Модуль має дуже просте підключення до мікроконтролера та навушників або зовнішнього підсилювача. В якості антени використовується кабель навушників. При використанні зовнішнього підсилювача, підключеного до виходу приймача, слід вжити додаткових заходів для покращення прийому (підключити додаткову антену).
Відгуки покупців про Модуль FM-тюнера RDS на Si4703 для Arduino
Stanislav (22.10.2024)
Запрацювало з другим примірником плати.

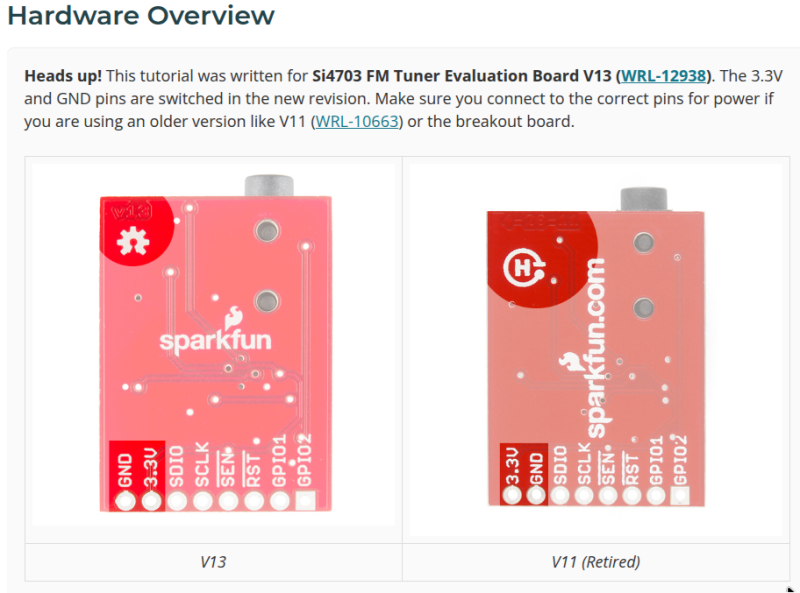

Важливо! Для керування через мікроконтролери на 5V обов''язково використовуйте конветор логічних рівнів 5V -> 3.3V, інакше мікросхема Si4703 вийде з ладу і не буде жодного звуку.
Наведіть будь-ласка приклад інших версій бібліотек крім тих що я вказав в першому повідомленні, з''єднання та код звісно декілька раз перевірив перед тим як писати про проблему
Якщо частоту крутити від 87 до 76 MHz, то у подальшому не працює діапазон від 87 до 108 MHz, до викл/вкл радіомодуля. Бібліотека SparkFunSi4703.h
З чим може бути пов''язано?
Заказал, испытал, неплохо работает. Использовал пример из ссылки в описании к проекту. Очень понравилось качество и чувствительность. Для такой маленькой микросхемки это что-то на грани фантастики.
Добрый день. Попробуйте указанную библиотеку на странице товара, проверьте еще сам программный код и физическое подключение на его правильность и стабильность.
Собрал, но так как у меня stm32 - пришлось писать библиотеку с нуля.Изза плохого даташита фирмы SiliconLabs написание софта заняло около 10 вечеров. Радио проверил сигнал-генератором: чувствительность около 2 мкВ (меньше генератор не выдавал).Но лучше всего приемник использовать с 50-Омной антенной (согласно datasheet).Чувствительноть соответствует заявленной
Важно! для Arduino 2560.
int SDIO = 20; // I2C bus connection to SDA pin #20 (Arduino Mega 2560)
int SCLK = 21; // I2C bus connection to SCL pin #21 (Arduino Mega 2560)
Библиотека: SparkFun_Si4703
Приехало быстро, замечательно работает.
Свою функцию (контрольный приёмник RDS сигнала) выполняет без нареканий.
Звук отличный, громкость более чем достаточна. RDS работает без проблем, библиотека есть в Arduino IDE.
Единственный подводный камень - ардуинщики пропустили в библиотеку крайне неряшливый код для примера
"Arduino +si4703 + LCD keypad shield", прийдется руками исправить имена инклюдов, но результат того стоит.
