4-х канальний модуль опторозв'язки на TLP281

4-канальний модуль опторозв'язки на базі мікросхеми TLP281 призначений для безпечної передачі цифрових сигналів між електрично ізольованими ланцюгами. Оптична розв'язка дозволяє розділити ланцюги з різним потенціалом загального проводу та різними рівнями напруги, захищаючи керувальну електроніку від перешкод і можливих перепадів напруги.

Модуль особливо зручний для підключення мікроконтролерів, таких як Arduino, ESP32, STM32 та інших контролерів, до різноманітних виконавчих пристроїв і систем автоматизації. Гальванічна розв'язка також допомагає захистити чутливу електроніку від перешкод, що виникають під час роботи електродвигунів, соленоїдів, реле та інших індуктивних навантажень.

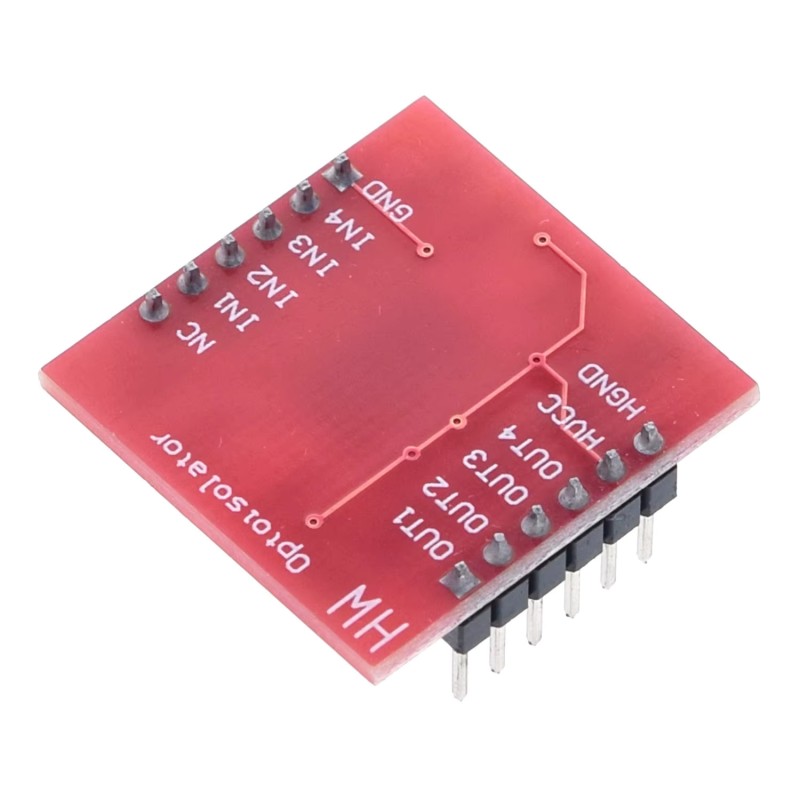

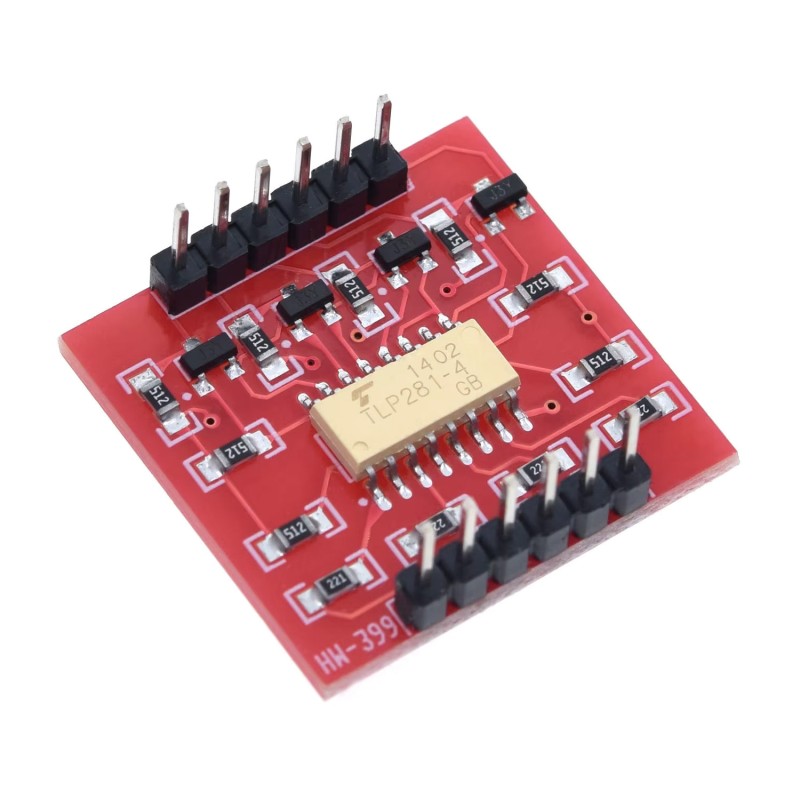

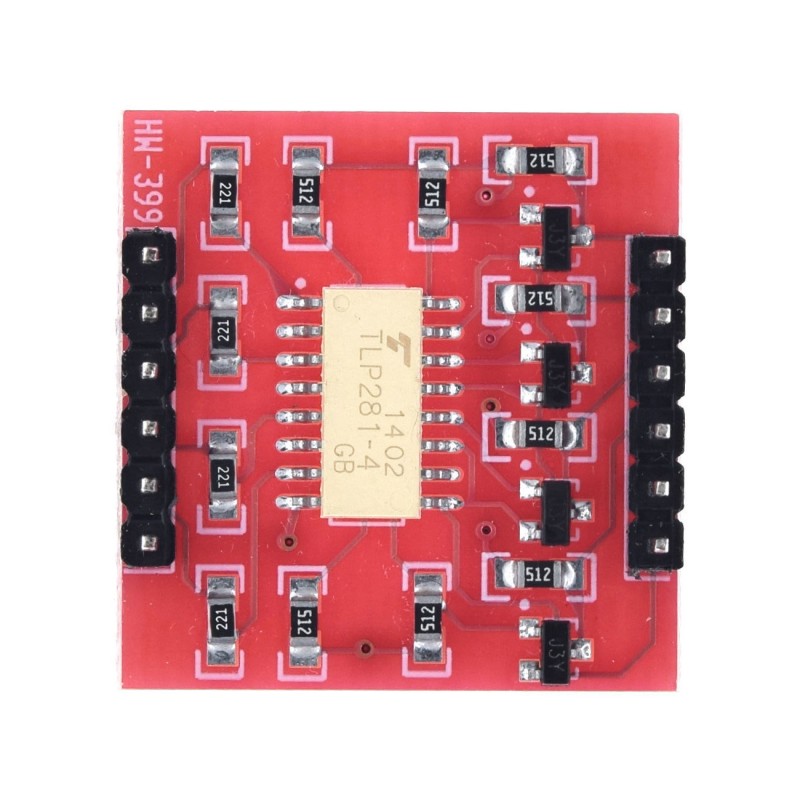

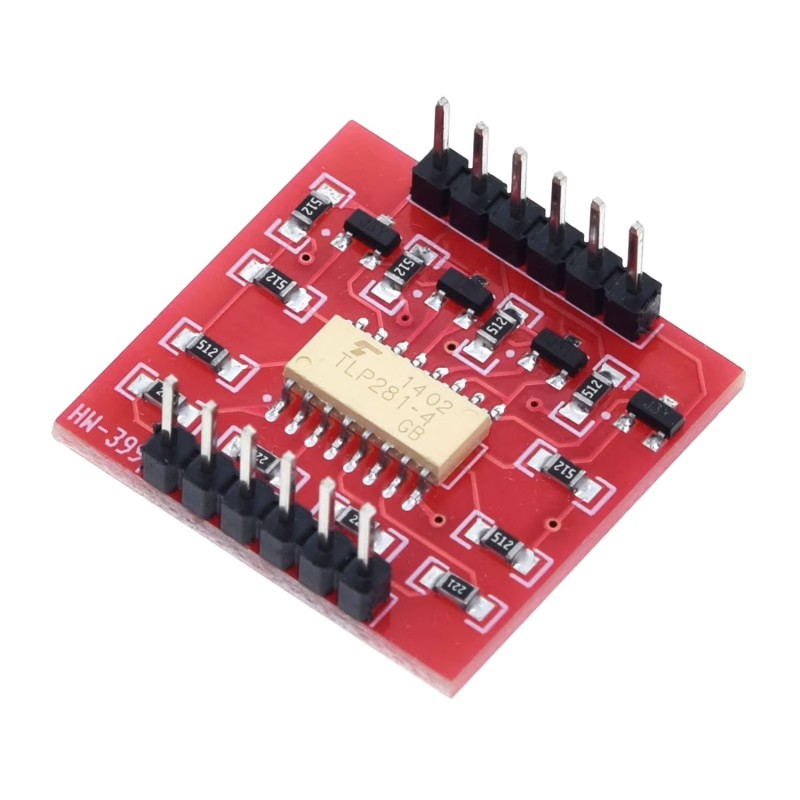

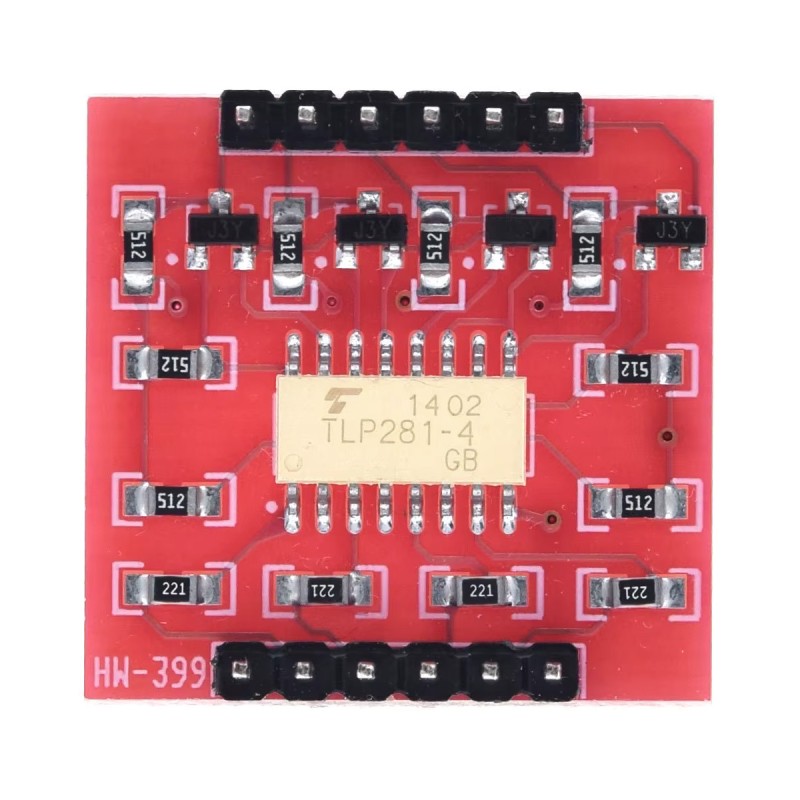

На платі реалізовано 4 незалежні канали, кожен з яких забезпечує окрему оптичну розв'язку вхідного та вихідного сигналів. Компактні розміри плати дозволяють легко інтегрувати модуль у макетні та готові електронні пристрої.

Основні особливості:

• 4 незалежні канали опторозв'язки;
• мікросхема опторозв'язки TLP281;
• гальванічна ізоляція вхідних і вихідних ланцюгів;
• максимальна напруга ізоляції — 2500 В;
• максимальний вхідний струм — 50 мА;
• вихідна напруга — до 24 В;
• максимальний вихідний струм — до 500 мА на канал;

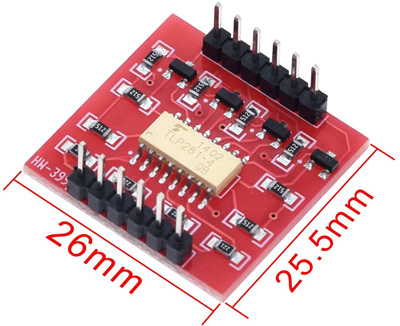

• компактні розміри плати — 25.5 × 26 мм.

Модуль підходить для розв'язки цифрових сигналів, узгодження різних логічних рівнів, керування реле та іншими виконавчими пристроями, а також для зменшення впливу електричних перешкод у системах керування.

Посилання:

• Документація на модуль
