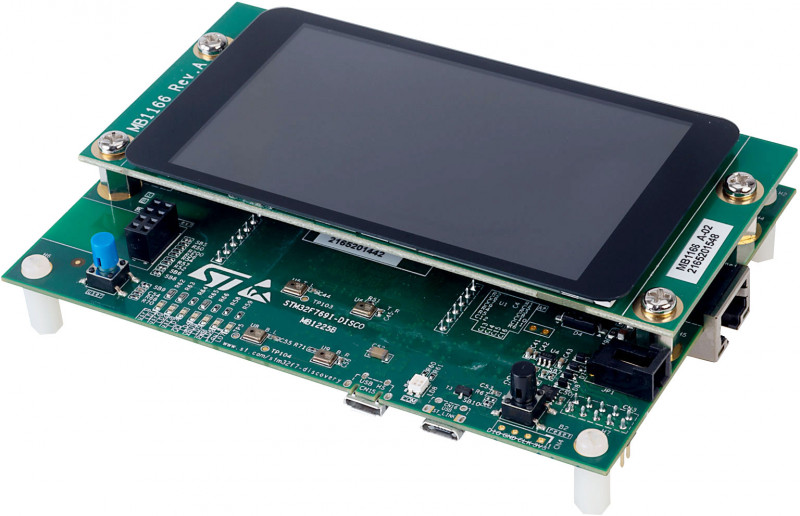

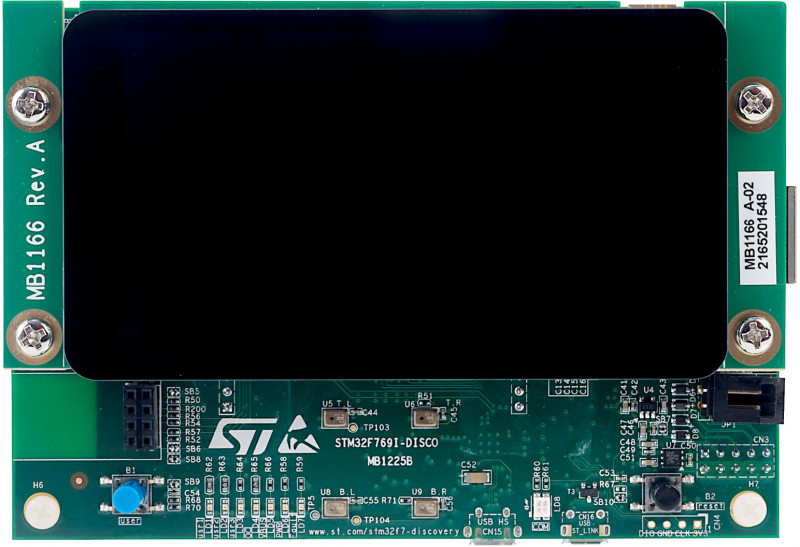

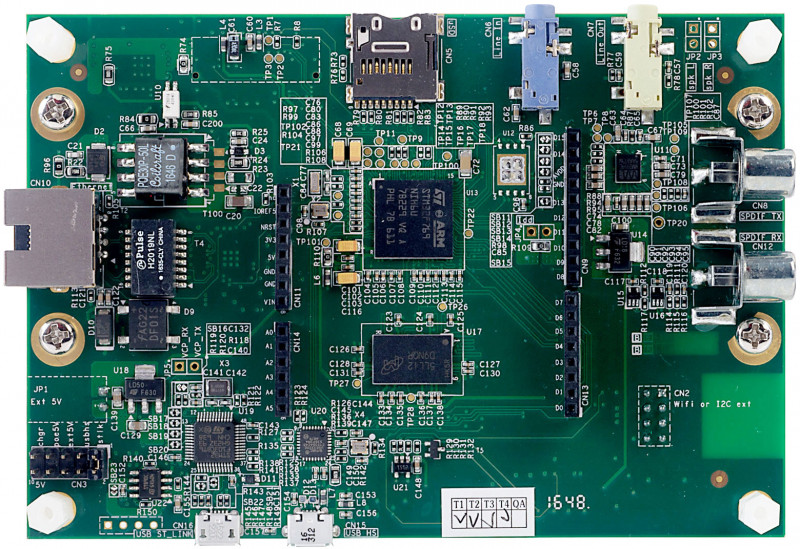

Плата розробника STM32F769I-DISCO

Плата розробника STM32F7 дозволяє користувачам розробляти і тестувати програми для мікроконтролерів серії STM32F7 на базі ядра ARM® Cortex®-M7. Комплект Discovery дозволяє додаткам використовувати переваги аудіо, мультисенсорної підтримки, графіки, модулів безпеки, відео та високошвидкісних можливостей мережевого підключення.

Важливо! Ця ревізія контролера B03. Відрізняється іншим типом зовнішньої мікросхеми пам'яті (Мікросхема MICRON MT48LC4M32B2B5-6A IT:L TR замінена на ISSI IS42S32400F-6BL) та відсутністю завантаженої демо-програми.

Код виробника: 497-16524-ND, STM32F769I-DISCO

STM32F769NI заснована на високопродуктивному 32-бітному RISC-ядрі Arm ® Cortex®-M7, що працює на частоті до 216 МГц. Ядро Cortex®-M7 оснащений модулем з плаваючою комою (FPU), який підтримує інструкції та типи даних обробки даних Arm® подвійної точності і одинарної точності. Він також реалізує повний набір інструкцій DSP і модуля захисту пам'яті (MPU), який підвищує безпеку додатків.

Плата включає в себе високошвидкісну вбудовану пам'ять з флеш-пам'яттю об'ємом до 2 МБ, 512 КБ SRAM (включаючи 128 КБ даних TCM RAM для критичних даних в реальному часі), 16 КБ інструкції TCM RAM (для критичних підпрограм реального часу), 4 Кбайт резервної SRAM, доступної в режимах з мінімальною споживаною потужністю, і широкий діапазон розширених входів / виходів і периферійних пристроїв, підключених до двох шин APB, двох шин AHB, 32-розрядної шини з декількома AHB матрицями і багатошарове з'єднання AXI, що підтримує доступ до внутрішньої і зовнішньої пам'яті.

Контролер має три 12-розрядних АЦП, два ЦАП, RTC з низьким енергоспоживанням, дванадцять 16-розрядних таймерів загального призначення, включаючи два таймера ШІМ для керування двигуном, два 32-розрядних таймера загального призначення, генератор справжніх випадкових чисел (ГВЧ). Також є стандартні і вдосконалені інтерфейси зв'язку.

Удосконалена периферія включає два інтерфейси SDMMC, інтерфейс гнучкого управління пам'яттю (FMC), інтерфейс флеш-пам'яті Quad-SPI, інтерфейс камери для датчиків CMOS.

STM32F769NI працює в температурному діапазоні від -40 до +105 ° C від джерела живлення від 1,7 до 3,6 В. Виділені входи живлення для USB (OTG_FS і OTG_HS) і SDMMC2 (годинник, команда і 4-бітові дані) для більшого вибору джерела живлення.

Напруга живлення може впасти до 1,7 В з використанням зовнішнього контролера живлення. Повний набір режимів енергозбереження дозволяє проектувати малопотужні додатки.

Плата може використовуватися і як готовий виріб для розробки систем безпеки, мультимедійних центрів, систем збирання та візуалізації інформації з датчиків і багатьох інших.

Структурна схема:

Характеристики:

• Мікроконтролер: STM32F769NIH6 з 2 МБ флеш-пам'яті і 512 + 16 + 4 КБ ОЗУ, в корпусі BGA216
• Програматор: Вбудований ST-LINK / V2-1 з підтримкою USB
• Функції USB ST-LINK: віртуальний COM-порт, пристрій, порт відладки
• Дисплей: 4-дюймовий ємнісний сенсорний РК-дисплей з MIPI® DSI роз'ємом
• Аудіо:
  • Аудіокодек SAI
  • Два аудіо лінійних роз'єми, один для входу і один для виходу
  • Виходи стереодинаміків
  • Чотири мікрофони ST MEMS на DFSDM
  • Два роз'єми входу і виходу SPDIF RCA
• Дві кнопки (призначена для користувача і скидання)
• 512-мегабіт флеш-пам'ять Quad-SPI
• 128-мегабіт SDRAM
• Роз'єм для карти microSD
• Роз'єм дочірньої плати Wi-Fi або Ext-EEP
• USB OTG HS з роз'ємом Micro-AB
• Роз'єм Ethernet, сумісний з IEEE-802.3-2002
• П'ять варіантів живлення:
  • ST LINK / V2-1
  • роз'єм USB HS
  • 5 В від RJ45 (живлення через Ethernet)
  • 5 В від Arduino ™ або зовнішнього роз'єму
  • USB зарядний пристрій
• Живлення через Ethernet на основі IEEE 802.3af
• (Пристрій з живленням від 48 В до 5 В, 3 Вт)
• Вихід живлення для зовнішніх додатків:
  • 3,3 В або 5 В
  • Arduino ™ Uno V3 роз'єми

Середовища розробки:

• IAR EWARM (IAR Embedded Workbench®)
• Keil® MDK-ARM™
• GCC-based IDEs (free AC6: SW4STM32, Atollic® TrueSTUDIO®,...)
• ARM® mbed™ online

Посилання:

• Технічна документація
