Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano

код: DPC363

Додаткові категорії товару: WiFi та GSM
Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Raspberry Pi   GSM

1972 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
7
голосувати
Знайшли дешевше?
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
  • Опис
  • Відгуки (15)
  • Задати питання

Модуль зв'язку 4G/3G/2G/GSM/GPRS/GNSS для Raspberry Pi SIM7600E-H 4G - це модуль зв'язку та позиціювання GNSS 4G/3G/2G, який підтримує LTE CAT4 зі швидкістю передачі даних до 150 Мбіт/с для передачі даних по низхідній лінії зв'язку при досить низькому енергоспоживанні. Ви можете приєднати цей модуль 4G до комп'ютера для роботи в Інтернеті або приєднати його до Raspberry Pi, щоб включити такі функції, як високошвидкісне з'єднання 4G, бездротовий зв'язок, голосовий зв'язок, відправка SMS, глобальне позиціювання тощо. Модуль прекрасно підійде для забезпечення вашої Raspberry інтернетом в автономному режимі та для створення автономних портативних пристроїв збору, обробки та передачі даних по мережах операторів мобільного зв'язку.

GNSS Технічні характеристики:

  • Тип приймача
    • 16-канальний
    • Код C / A
  • Чутливість
    • Відстеження: -159 дБм (GPS) / -158 дБм (ГЛОНАСС) / TBD (BD)
    • Холодний пуск: -148 дБм
  • Time-To-First-Fix (під відкритим небом)
    • Холодний старт: <35 с
    • Гарячі старти: <1 с
  • Точність
    • Положення: <2,5 м CEP

SMS і аудіо специфікації:

  • SMS
    • Підтримувані типи: MT, MO, CB, Text, PDU
    • Зберігання: USIM-картка і ME (за замовчуванням)
  • Голосові функції
    • Підтримує ехоподавлення
    • Підтримує шумозаглушення

Характеристики:

  • Модуль: SIM7600E-H
  • Напруга живлення: 5В
  • Робоча напруга: 5 В / 3,3 В (налаштовується за допомогою перемички)
  • Робоча температура: -30 ° C ~ 80 ° C
  • Температура зберігання: -45 ° C ~ 90 ° C
  • Розмір: 56,21 х 65,15 мм

Специфікації зв'язку:

LTE WCDMA / TD-SCDMA / CDMA 2000 EDGE GSM / GPRS
Група SIM7600E-H:
- LTE-FDD B1 / B3 / B5 / B7 / B8 / B20
- LTE-TDD B38 / B40 / B41
SIM7600E-H:
- UMTS / HSPA + B1 / B5 / B8
GSM / GPRS / EDGE 900/1800 МГц
SIM7600CE-T:
- LTE-TDD B38 / B39 / B40 / B41
- LTE-FDD B1 / B3 / B8
SIM7600CE-T:
- UMTS / HSDPA / HSPA + B1 / B8
- TD-SCDMA B34 / B39
- CDMA 1X / EVDO BC0
Покоління 4G 3G 2.5G 2G
Випромінююча потужність 0.25W 0.5W@EGSM900
0.4W@DCS1800
2 Вт @ GSM900
1 Вт @ DCS1800
Швидкість передачі даних LTE CAT 4
Uplink≤50 Мбит
/ с, Downlink≤150 Мбит / с
UMTS
Uplink≤384 Кбит / с
Downlink≤384Kbps
EDGE
Uplink≤236.8kbps
Downlink≤236.8kbps
GPRS
Uplink≤85,6 кбит / с,
Downlink≤85,6 кбит / с
HSPA +
Uplink≤5,76 Мбит / с,
Downlink≤42 Мбит / с
Сім-карта Звичайна SIM-карта (не входить в комплект)

Можливості:

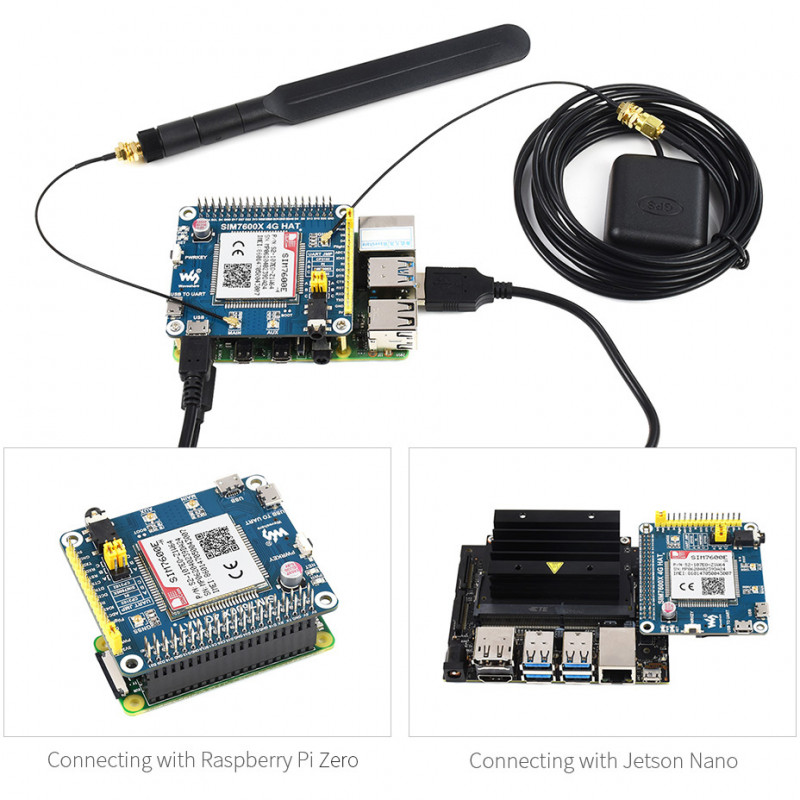

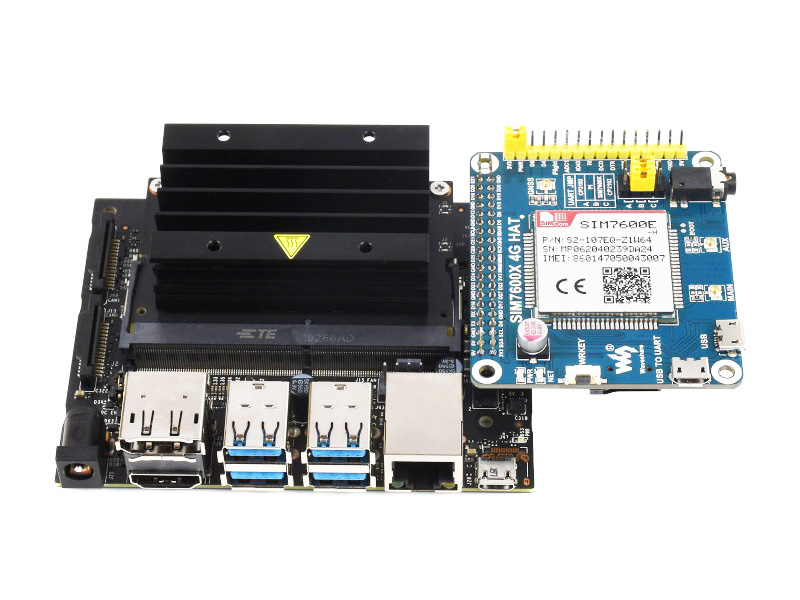

  • Можливість підключення Raspberry Pi, сумісна з Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B + / 4B
  • Підтримує дозвон, телефонний дзвінок, SMS, MMS, електронну пошту, TCP, UDP, DTMF, HTTP, FTP тощо
  • Підтримує GPS, BeiDou, Glonass, LBS позиціонування базової станції
  • Вбудований USB-інтерфейс для тестування AT-команд, отримання даних GPS-позиціонування тощо
  • Вбудований перетворювач USB2 / UART CP2102 для налагодження
  • Роз'єм управління UART для підключення до хост-платам, таким як Arduino / STM32
  • Слот для SIM-карти, підтримує SIM-карту 1,8 В / 3 В
  • Слот для TF-карти для зберігання даних, таких як файли, повідомлення тощо
  • Вбудований аудіороз'єм і Аудіодекодери для телефонних дзвінків
  • 2 світлодіодних індикатора, що дозволяють легко контролювати робочий стан
  • Вбудований перетворювач напруги. Робоча напруга може бути налаштоване на 3,3 В або 5 В за допомогою перемички
  • Швидкість передачі: 300 біт/с ~ 4 Мбіт/с (за замовчуванням: 115200 біт/с)
  • Швидкість передачі даних: 9600 біт/с ~ 115200 біт/с
  • Управління за допомогою AT-команд (3GPP TS 27.007, 27.005 і V.25TER)
  • Підтримує інструментарій додатки SIM: SAT Class 3, GSM 11.14 Release 99, USAT
  • Постачається з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Arduino / STM32)

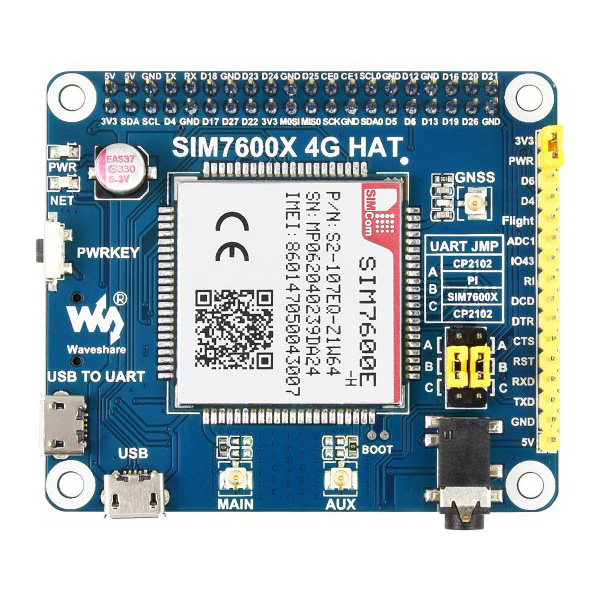

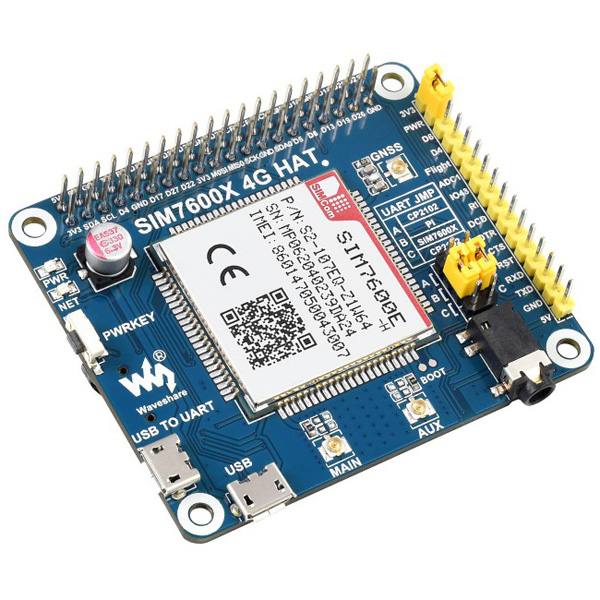

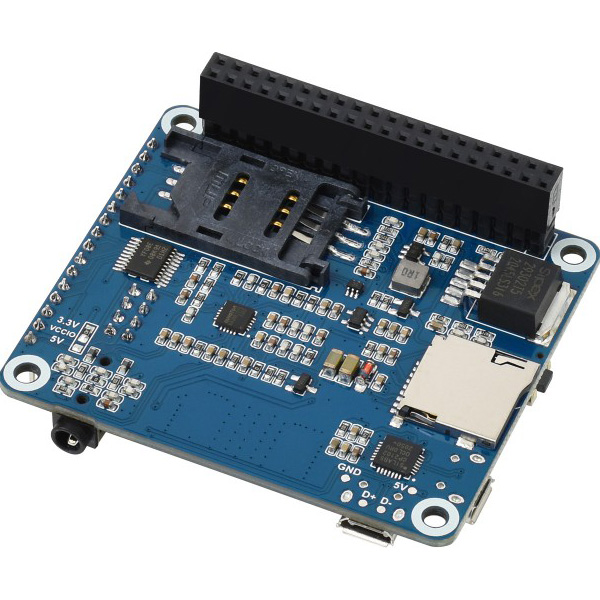

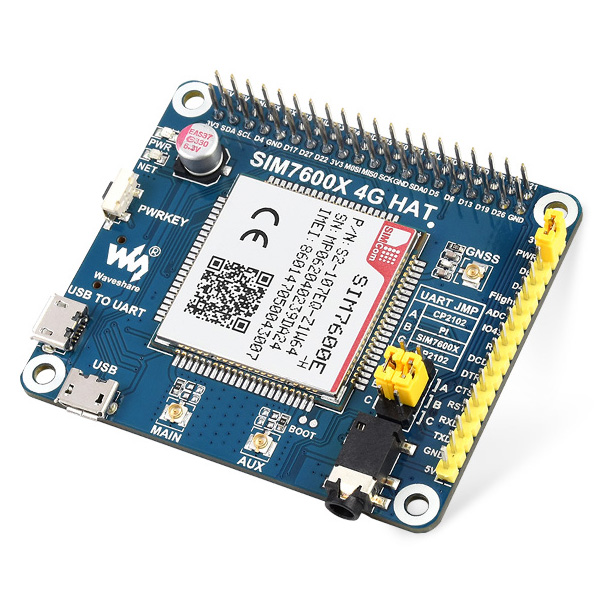

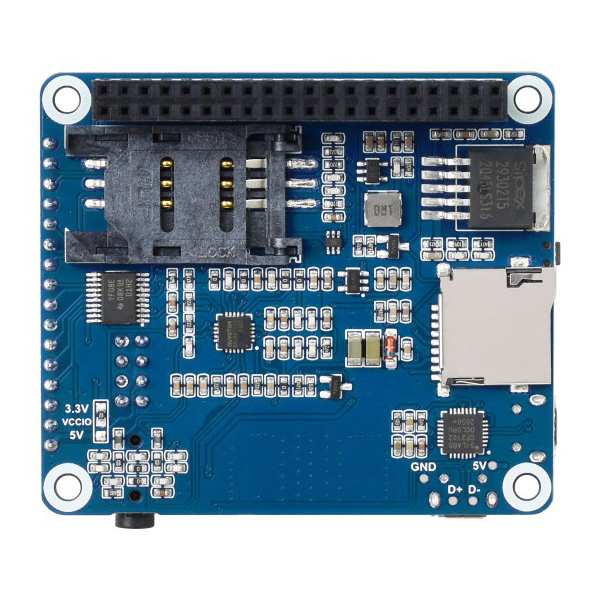

Розташування елементів на платі:

  1. SIM7600E-Н
  2. Конвертер CP2102 USB в UART
  3. Аудіо декодер NAU8810
  4. Стабілізатор напруги TXS0108EPWR: переводить 3,3 В / 5 В в 1,8 В
  5. MP2128DT чіп живлення
  6. MP1482 силовий чіп
  7. Роз'єм для підключення до Raspberry Pi GPIO
  8. Інтерфейс управління SIM7600: для підключення до хост-платам, таким як Arduino / STM32
  9. Слот для SIM-карти: підтримує SIM-карту 1,8 В / 3 В
  10. Слот для TF-карти: дозволяє зберігати файли / SMS / ...
  11. 3,5-мм роз'єм для навушників/мікрофона
  12. Інтерфейс USB: для тестування AT-команд, отримання даних GPS-позиціонування тощо
  13. Інтерфейс USB to UART: для послідовного налагодження або входу в Raspberry Pi
  14. ГОЛОВНИЙ антенний роз'єм
  15. AUX антенний роз'єм
  16. GNSS антенний роз'єм
  17. Вимикач живлення
  18. Індикатор стану мережі
  19. Індикатор наявності напруги живлення
  20. Перемичка вибору робочої напруги:
    1. VCCIO - 3,3 В: встановіть робочу напругу на 3,3 В
    2. VCCIO - 5 В: встановіть робочу напругу на 5 В
  21. Перемичка вибору UART:
    1. A: доступ до Raspberry Pi через USB до UART
    2. B: управління SIM7600 за допомогою Raspberry Pi
    3. C: управління SIM7600 через USB до UART

Посилання:

Утиліти:

Даташит:

Прошивки та утиліти для оновлення прошивки:

Відгуки покупців про Модуль связи IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano

Sattva (18.10.2021)

Рекомендую убрать прошивки на страничке с этим товаром.

1. Практика показала, что они на подошли - нет соединение с 4G LTE после прошивки.
То есть, прошивки
LE11B08SIM7600M22
LE11B10SIM7600M22
LE11B13SIM7600M22
не подходят для этого модуля.


2. Сканирования QR-кода чипа дало такие цифры:
LE20B04SIM7600M22_210318.
версию B04 я очень хорошо помню до перепрошивки.
И эти цифры соответствуют самым последним модификациям SIM7600E-H на 2021 год.

Вывод: искать нужно прошивку для модели LE20, так как LE11 не подходит никак.

Відповісти

admin (20.10.2021)

Прошивки убрали и крайне не рекомендуем без крайней необходимости перепрошивать любые устройства...

Відповісти

Sattva (18.10.2021)

Не все так радужно.
К сети LTE/GSM коннектиться перестал на всех прошивках:

LE11B08SIM7600M22.rar
LE11B10SIM7600M22.rar
LE11B13SIM7600M22.rar

На стоковой прошивке B04 работал отлично.

Так что завтра буду общаться с грамотными людьми.

Відповісти

Sattva (18.10.2021)

Восстановил.

1. Не паникуем.

2. Разбираемся с включением. У меня был снят джампер, потому его нужно было либо вернуть, либо включить кнопкой.

3. Не запаиваем точки для принудительной загрузки в режиме устройства Qualcomm HS-USB QDLoader 9008. ДА, не паяем и режим этот не понадобился.

4. Включили, заметили новое устройство Android в списке устройств.

5. По ссылке с нашего любимого магазина уже скачали
https://www.waveshare.com/wiki/File:SIM7500_SIM7600_QDL_V1.41_Only_for_Update.rar
В этом архиве находим самые свежие драйвера из тех, что мне попались: архив
SIM7000_SIM7100_SIM7500_SIM7600 Series Windows USB driver_V1.01.rar
Там в нем есть папки под разные ОС (WinXP, Win 7, Win 8,10).

6. Из одной из этих папок скармливаем драйвера новому устройству Android.

7. Дальше прошиваем, как по инструкции программой
SIM7500_SIM7600_QDL V1.41 Only for Update.exe
выбрав папку с распакованной прошивкой:
LE11B10SIM7600M22

8. Bingo! Все прошло успешно.
AT+CSUB
---
+CSUB: B10V02
+CSUB: MDM9x07_AP_S_22_V1.45_181013

Прошилось до версии
SIM7600 Serial B10 Firmware

AT+CGMR
---
+CGMR: LE11B10SIM7600M22

Версия из магазина: B04 потому и решил прошить.

Відповісти

Sattva (18.10.2021)

В названии ошибка - на хватает буквы S в слове SIM:
---
Модуль зв''язку ***IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano
---

Wiki страница производителя:
http://www.waveshare.com/wiki/SIM7600E-H_4G_HAT
На ней часть картинок не грузится.

Однако есть более удачная страница на ту же тему:
http://www.ingcool.com/wiki/SIM7600CE-T/E-H/A-H/G-H_4G_Modules

Так же есть полезная ссылка для связи с производителем:
https://support.waveshare.com/hc/en-us/requests/new

А нужна она мне потому, что окирпичил я его.

Было подключено сразу две Arduino Mega2560 (целый день с ними работал) и перед прошивкой не додумался их отключить. В результате в процессе прошивки прошла переинициализация USB и связь с SIM7600E-H оборвалась загрузив 1.6%.

Появилось сообщение прошивальщика о необходимости передернуть питание, так как связь потеряна. И после этого SIM7600E-H не поднимается, конечно.

lsusb
---
Bus 001 Device 004: ID 05c6:9008 Qualcomm, Inc. Gobi Wireless Modem (QDL mode)

dmesg | tail
---
[1052280.207179] qcserial ttyUSB0: Qualcomm USB modem converter now disconnected from ttyUSB0
[1052280.207244] qcserial 1-1.3:1.0: device disconnected
[1052345.239038] usb 1-1.4: new high-speed USB device number 4 using xhci_hcd
[1052345.369821] usb 1-1.4: New USB device found, idVendor=05c6, idProduct=9008, bcdDevice= 0.00
[1052345.369830] usb 1-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[1052345.369837] usb 1-1.4: Product: QHSUSB__BULK
[1052345.369844] usb 1-1.4: Manufacturer: Qualcomm CDMA Technologies MSM
[1052345.371581] qcserial 1-1.4:1.0: Qualcomm USB modem converter detected
[1052345.374800] usb 1-1.4: Qualcomm USB modem converter now attached to ttyUSB0
[1052524.308536] [UFW BLOCK] IN=eth0 OUT= MAC=dc:a6:32:79:30:b1:00:25:9c:24:ec:82:08:00 SRC=222.186.31.166 DST=192.168.88.100 LEN=44 TOS=0x00 PREC=0x00 TTL=233 ID=7886 PROTO=TCP SPT=9090 DPT=22 WINDOW=65535 RES=0x00 SYN URGP=0

Відповісти

Сергій (15.07.2021)

Знайшов навіть джерело драйвера, який дає виробник модема для Лінукса...
https://github.com/ivuk/gobiserial/tree/master/GobiSerial
Та останнє поновлення його за 2011!

Цікаво чи комусь вдалось встановити драйвер під Raspberry 4?

Відповісти

Сергій (15.07.2021)

Модем без проблем вдалось підключити під Windows 10 (хоча у архіві драйвера лише під Windows 8!).

Але запустити модем під Raspberry 4, для якого ми його купували, з драйвером, який надає виробник, мені поки що не вдалось, хоча я вже дуже багато часу приділив цьому питанню! Роблю я все згідно інструкцій ("How to use the SIM7100 Module in Linux"), які є у архіві разом з драйвером "SIM7X00-Driver.7z", але в мене не зявляється основний порт для роботи з інтернетом "/dev/ttyUSB5"... Цікаво, чому драйвер під Лінукс аж 2014 (!) й мені здається, що ніхто його ще не тествував на Raspberry 4, тому що при інсталяції виникає дуже багато проблем...
Більше детально я опишу все листом!

Мені вдалось заставити працювати модем під Raspberry 4 через утіліту qmicli, але це зовсім інших шлях роботи з модемом, ніж через драйвер...

Відповісти

Гонтарев Олег (18.12.2020)

Хочу и я оставить свой отзыв.
Приобрел модуль 15.12.20, оперативная доставка, полная комплектация - ставлю 5/5.
Комплект ссылок на документацию на сайте позволили провести быстрое тестирование модуля - оценка 5/5.
Целевая платформа на ОС Android, документация по RIL от производителя присутствует, пришлось немного помучаться, но в итоге модуль завелся.
По скорости Internet соединения у меня в speedtest получилось ~10 Mbps на Vodafone и ~6Mbps на Life - этого более чем достаточно для подгрузки Google Maps и прочего контента.
По позиционированию в GPS Test - модуль выдает точность +-1м, в чем он даже обогнал Ublox LEA-M8S при таких же условиях тестирования.
По прочему функционалу - ничего не могу сказать, не тестировал, в текущем проекте он не нужен.
В целом, при цене 65$ - полученный результат радует, могу рекомендовать.

Відповісти

Кухарук Игорь (22.06.2020)

Настраивался не мной, но модуль точно разогнали до 9.98 Мбит/с, но по USB. Подключали к Orange Pi PC Plus со сборкой на базе Debian Linux. К недостаткам (кроме цены - USB дешевле с достаточной для нас функциональностью) можно отнести то, что антену снять не удалось - она оторвалась от платы вместе с разъемом.

Відповісти

Олег (14.11.2019)

Не могу посоветовать данный модуль для STM32 и тем более Arduino проектов так-как максимальная скорость которую можно с него выжать по UART и встроенной SD карте (FTP) - 200 килобайт/c на upload.
Модуль тупо не соглашается на установку скорости UART больше 4 МБод, что в теории дает скорость передачи в 400 килобайт/с. Но эту скорость он режет в 2 раза и получается 200 килобайт/с. (При скорости UART в 2 МБод те же 200 килобайт/с) Что в 30 раз меньше заявленных 6,25 мегабайт/с (50 Мбит/с) на отдачу.
Телефон зарегистрирован в той же LTE сети что и модуль и выдает 5-6 мегабайт на отдачу.
Драйвера для USB интерфейса модуля есть только для Win и Lin.
Возможно кто-то посоветует как все таки выжать полную скорость из данного модуля? Может через внутренний Open Linux?

Відповісти

EugeneА (17.07.2019)

Добрый день! Приобрел недавно у вас данный модуль. Вначале пробовал работать под Windows10 (согласно SIM7600E-H-4G-HAT-Manual-EN.pdf). Драйвера установились корректно. На АТ команды откликается, но при попытке позвонить (atd+380xxxxxx;) отклик NO - CARRIER. Та же ситуация при подключении к Raspberry PI 3 B. (Источник питания малинки 5В, 2,1А.) СИМ-карта без ввода PIN (Успешно работает с GSM/GPRS/GNSS/Bluetooth HAT на модуле SIM868). (Источник http://arduino.ua/prod2537-kommynikacionnii-gsmgprsgnssbluetooth-hat-shild-dlya-raspberry-pi).
Заметил, что индикатор NET модуля мигает раз в 1 секунду, что согласно мануалу означает, что модуль не "залогинился" в сети. Проверял правильность подключения антенны и сим-карты...Что я сделал неправильно? Почему модуль не видит сеть?

.

Відповісти

admin (17.07.2019)

Переведите модуль из автоматического режима поиска сети в режим LTE/GSM.

Відповісти

EugeneА (18.07.2019)

По "Модулю связи 4G/3G/2G/GSM/GPRS/GNSS для Raspberry Pi от Waveshare" - вопрос решился сбросом модуля в заводские настройки. Спасибо специалистам Arduino.ua!

Відповісти

Алексей (14.07.2019)

Здравствуйте. А над этим модулем, можно подключить дисплей(5-ти дюймовый например)?

Відповісти

admin (15.07.2019)

Да, можно.

Відповісти

Написати відгук:

ім'я:

Текст:

Фото:

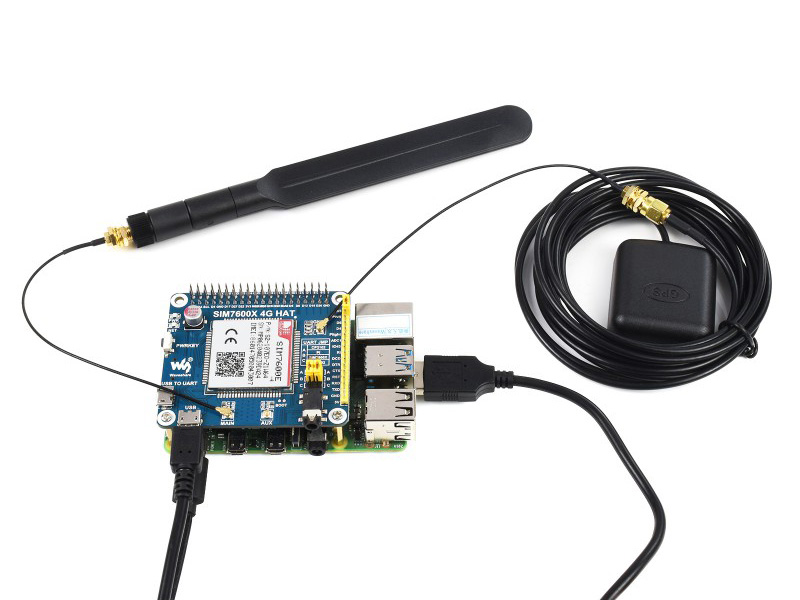

Є питання по "Модуль зв'язку IM7600E-H LTE Cat-4 4G/3G/2G, GNSS для Raspberry Pi, Jetson Nano" ?

Ваше ім'я:

Email:

Питання:

Шановні друзі! Ми намагаємося тримати на сайті інформацію про наявність товарів та ціни на них в актуальному стані. Коригування відбуваються постійно. Якщо ви знаходите ціну на товар завищеною, напишіть нам про це із посиланням на товар. Ми розглянемо лист та чи обгрунтуємо ціну, чи підкоригуємо її. Асортимент магазину дуже великий та іноді бувають помилки в ціноутворенні, особливо при скачках курсу долара. Дякуємо за розуміння.
оплата картами Visa і MasterCard
