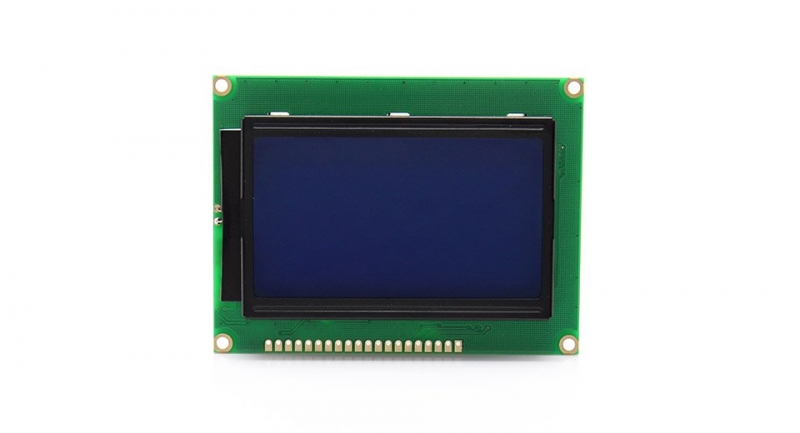

LCD 12864 графічний дісплей 128x64 (синій)

код: AOC164

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: LCD

395 грн з ПДВ

в наявності

Купити в один клік

	28
	голосувати

Знайшли дешевше?

Опис
Відгуки (40)
Задати питання

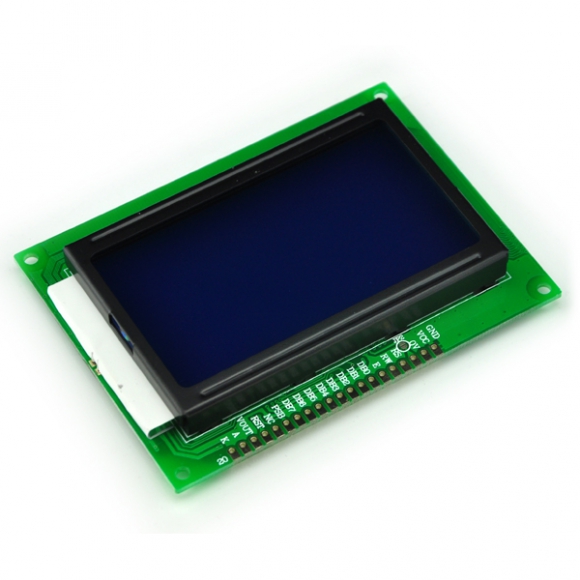

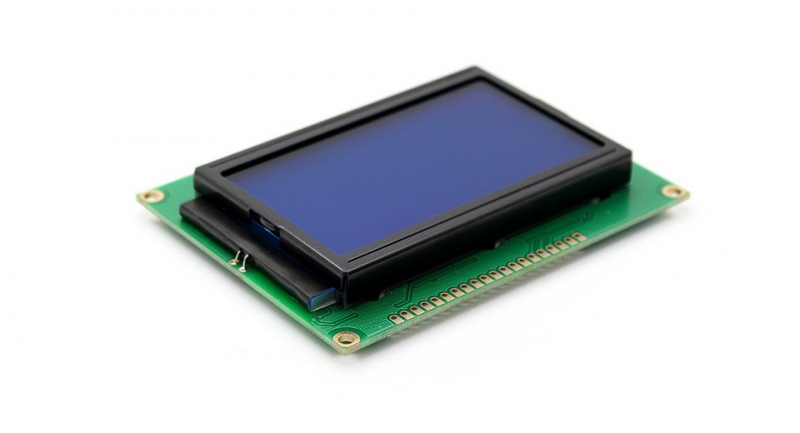

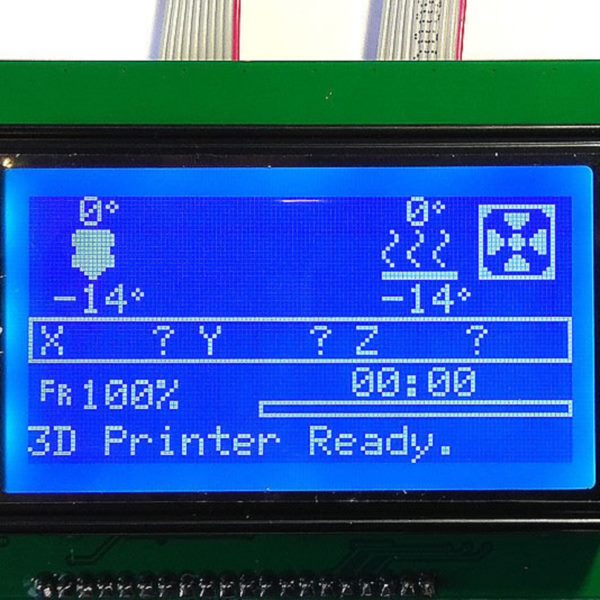

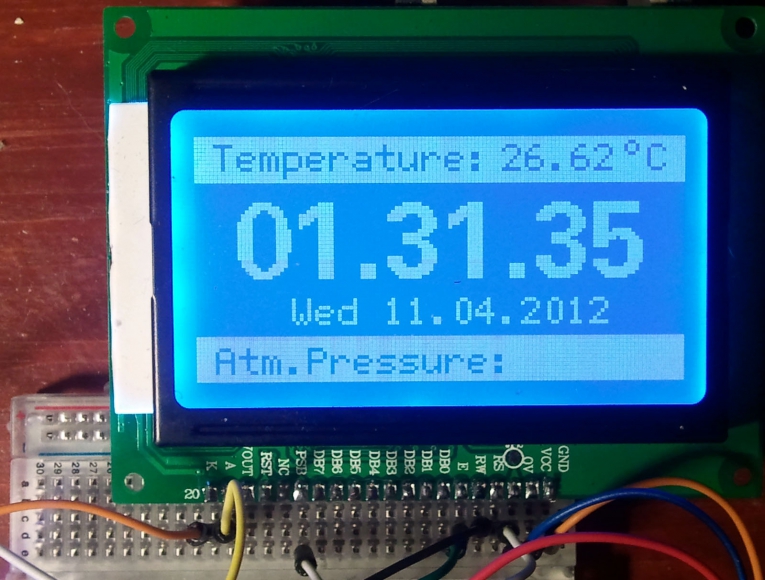

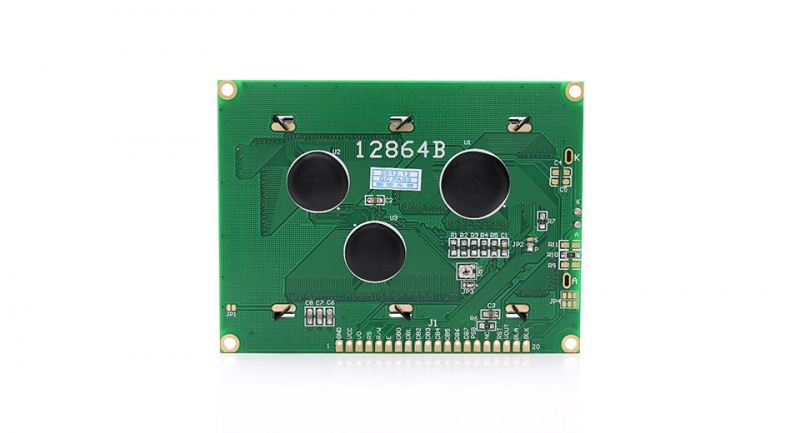

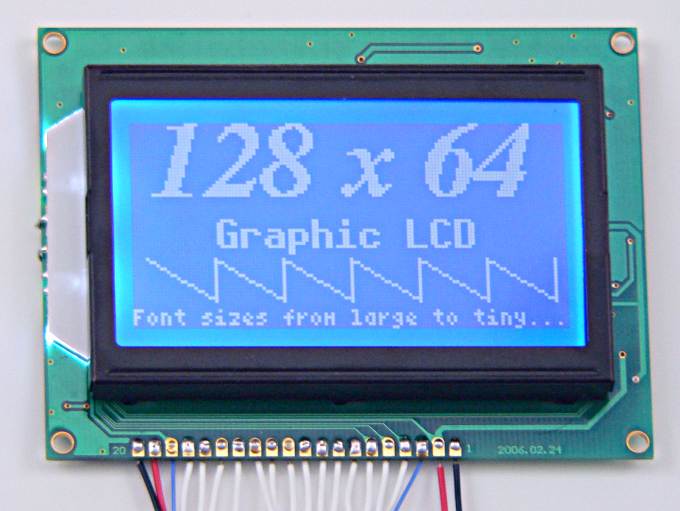

Графічний дисплей 128х64 точки з підсвічуванням на контролері ST7920. На відміну від текстових дисплеїв дозволяє виводити також картинки. Може бути підключений як по паралельному так і по послідовному інтерфейсу.

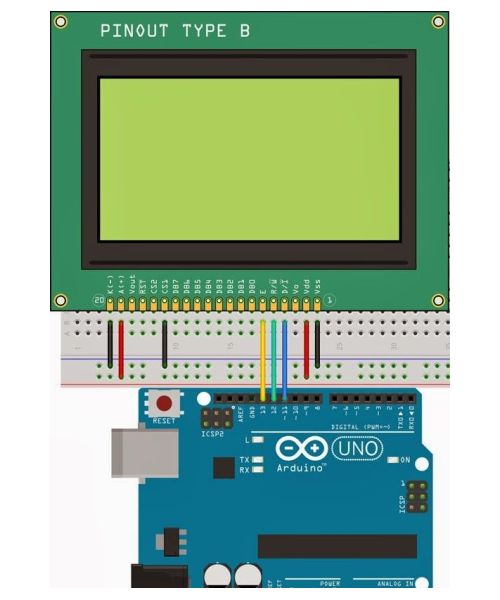

Дисплей підтримує як паралельний, так і послідовний інтерфейс передачі даних. Обидва інтерфейси підтримує і бібліотека U8glib, дозволяючи працювати з дисплеями 12864B V2.0. Для передачі даних по послідовному інтерфейсу бібліотека U8glib може використовувати як апаратний так і програмний SPI. При використанні паралельного інтерфейсу або програмного SPI дисплей можна підключити до будь-яких виводів Arduino. А при використанні апаратного SPI дисплей підключається тільки до виводів апаратної шини SPI.

Виводи Arduino, що підключені до дисплея вказуються при оголошенні об'єкту бібліотеки.

Для паралельного інтерфейсу:

#include "U8glib.h"
U8GLIB_ST7920_128X64_1X u8g (DB0, DB1, DB2, DB3, DB4, DB5, DB6, DB7, E, RS [, RW [, RST]]);

Для послідовного інтерфейсу (програмний SPI):

#include "U8glib.h"
U8GLIB_ST7920_128X64_1X u8g (SCK, MOSI, CS [, RST]);

Для послідовного інтерфейсу (апаратний SPI):

#include "U8glib.h"
U8GLIB_ST7920_128X64_1X u8g (CS [, RST]); // виводи SCK і MOSI підключаються до апаратної шини SPI

Виводи для послідовної передачі даних:

№ виведення Позначення Призначення

4 RS (IRS) (D / I) CS - лінія вибору пристрою

5 R / W (IR / W) MOSI - лінія даних від Arduino до дисплея

6 E (IE) SCK - лінія тактування

15 PSB (CS1) Для послідовної шини - рівень логічного «0»

17 RST Скидання при подачі логічного «0»

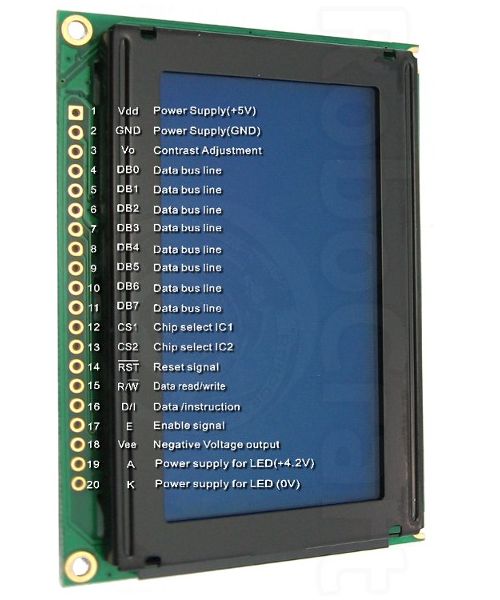

Виводи для паралельної передачі даних:

№ виведення Позначення Призначення

4 RS (IRS) (D / I) Registers «1» - регістри даних / «0» - регістри інструкцій

5 R / W (IR / W) Read / Write «1» - читання даних / «0» - запис даних

6 E (IE) Enable Сигнал дозволу

7 DB0 Data Bus 0 Лінія 0 паралельної шини даних

8 DB1 Data Bus 1 Лінія 1 паралельної шини даних

9 DB2 Data Bus 2 Лінія 2 паралельної шини даних

10 DB3 Data Bus 3 Лінія 3 паралельної шини даних

11 DB4 Data Bus 4 Лінія 4 паралельної шини даних

12 DB5 Data Bus 5 Лінія 5 паралельної шини даних

13 DB6 Data Bus 6 Лінія 6 паралельної шини даних

14 DB7 Data Bus 7 Лінія 7 паралельної шини даних

15 PSB (CS1) Parallel Serial Bus Для паралельної шини - рівень логічної «1»

16 NC (CS2) Select Column Вибір другого блоку колонок

17 RST Reset Скидання при подачі логічного «0»

Характеристики:

напруга логічних рівнів 5В / 3В
робочий діапазон температур: -20 до +70 град. З
розміри плати: 93х70 мм
розміри рамки екрану: 73х51 мм
розмір робочої області екрана: 72х40 мм

Посилання:

Відгуки покупців про LCD 12864 графический дисплей 128x64 (синий)

Maxim (27.06.2023)

Працює добре.Із мінусів ніжок не поклали.Мале енергоспоживання.Правда контрастність мала при живленні від li-pol / li-ion.Підключив по SPI.Бібліотека: "U8glib".
