NRF24L01+PA+LNA модуль бездротового зв'язку

код: AOC691

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
96 грн

очікується

Повідомити
3
голосувати
  • NRF24L01+PA+LNA модуль бездротового зв'язку
  • Опис
  • Відгуки (19)
  • Задати питання

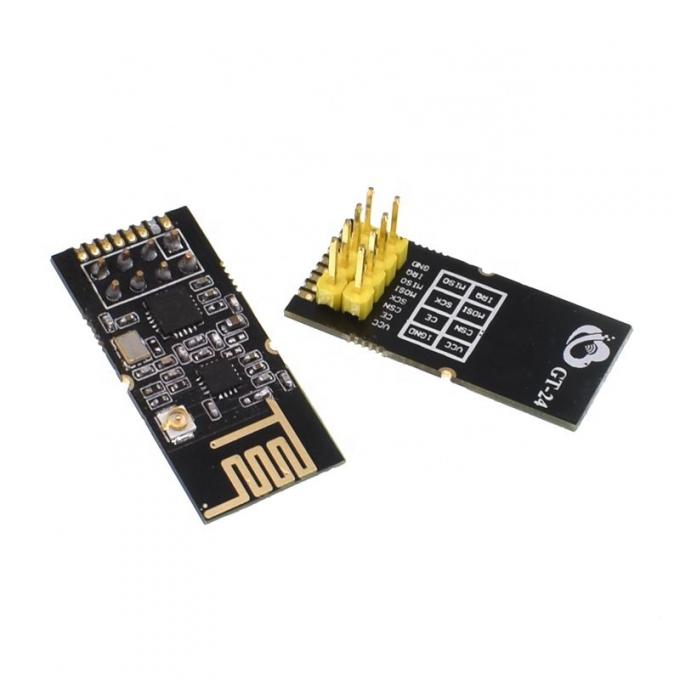

Бездротовий модуль NRF24L01P+ з підсилювачем і зовнішньою антеною працює на неліцензійній частоті 2.4ГГц і може працювати на відстані до 1100 метрів. Кожен модуль можна програмно встановлювати як приймач або передавач, так само можна будувати мережі типу "зірка". Модуль має маленький розмір (30,3 х 14,5 мм), управляється по протоколу SPI. Від аналогічних модулів відрізняється зменшеними розмірами та можливістю монтажу безпосередньо на плату.

Увага! На модулях використовується стандартна розпіновка, не слід звертати увагу на вторинні позначення (на самих модулях терморегулювання може бути вказана некоректно).

Характеристики:

  • потужність передачі більш +20 дцБм, 50Ω, підтримує семи-канальний прийом, швидкість передачі до 2 Мбіт/сек
  • робоча напруга 2.7 - 3.6В, але керуючі контакти толерантні до 5В (тобто маємо строго до 3.6, але керуючі без проблем підключаємо до контактів Ардуіно)
  • мультичастотні точки: 125 частотних точок
  • підтримує пересилання втрачених пакетів
  • робоча частота: 2400 - 2524 МГц
  • модуляція: GMSK
  • чутливість приймача: -95 дцБм
  • максимальний струм при передачі: 115 мА
  • максимальний струм при прийомі: 45 мА
  • робочий діапазон температур: індустріальний стандарт -45 ... +85 град
  • посилення PA: 20 дЦб
  • посилення LNA: 10 дЦб

Модуль має стандартну розпіновку, що дозволяє підключати його до плат Arduino що мають роз'єм для модулів NRF24L01P + (наприклад до цієї, цієї, цієї, цієї, цієї чи цієї) або просто до SPI інтерсфейсу плати Arduino.

Контакт Опис Напрям
Pin1 GND Земля
Pin2 VCC Живлення, 2.7~3.6V
Pin3 CE режим роботи, RX/TX вхід
Pin4 CSN SPI chip select вхід
Pin5 SCK SPI clock вхід
Pin6 MOSI SPI Input вхід
Pin7 MISO SPI Output вихід
Pin8 IROAM Вихід преривання вихід

Посилання:

Відгуки покупців про NRF24L01+PA+LNA модуль беспроводной связи

Олишевский Сергей Владимирович (13.07.2022)

Использую пару модулей с внешней антенной работает. Использую пару этих модулей - не работает. Для подключения использую "адаптер модулів NRF24L01 для Arduino". Переставляю разные варианты но работает пара только с внешней антенной (https://arduino.ua/prod4214-ai-thinker-besprovodnoi-modyl-nrf24l01palna-s-vneshnei-sma-antennoi).
В чем может быть проблема? Может распиновка отличается? Хотя пишут что стандартная везде. А в принципе этот модуль и модуль с внешней антенной совместимы?

Відповісти

admin (18.07.2022)

Доброго дня. На платі три контакти + / - та контакт сигналу.

Відповісти

Евгений (30.06.2022)

Работает хорошо в случае наличия внешней антенны. В принципе для тестирования пможно просто коснуться пальцем той зоны где на плате нанесена встроенная антенна

Відповісти

Артем (12.12.2021)

1100 метров? Скажите пожалуйста какую антену надо взять к этому модулю что бы получит 1100 метров, сразу 20 возьму, реально интересует.
Мне кажется это опечатка, этот модуль с антеной 100 метров выжимает максимально.

Відповісти

admin (14.12.2021)

На открытой местности проверяли на расстоянии 850 метров - пробивает с запасом и без ошибок в передаче данных.

Відповісти

Demid (07.10.2021)

С lora ra-02 совместим?

Відповісти

admin (11.10.2021)

Нет, не совместим...

Відповісти

Владислав (25.08.2021)

Добрый день! Подскажите, как правильно перейти на использование внешней антенны ?

Відповісти

admin (28.08.2021)

Добрый день. Уточните пожалуйста конкретней что вы имеете в виду?

Відповісти

Владислав (30.08.2021)

По умолчанию модуль использует внутреннюю антену. На плате есть разъем для внешней SMA антены и я хочу ее подсоединить

Відповісти

Женя (19.05.2021)

Для тех кто делает печатку до того как получил модуть. Распиновка панельки указана верно, а вот контактов для smd монтажа нет. Первый не GND, а Vcc, а восьмой GND. Соответственно получаем от первого к восьмому: Vcc, CE, CSN, SCK, MOSI, MISO, IROAM, GND.

Відповісти

Павел (15.02.2021)

Хорошее описание всего семейства :

https://arduinomaster.ru/datchiki-arduino/arduino-nrf24l01-podkluchenie/

Відповісти

Чернявский Александр (24.09.2020)

Потерял несколько часов, пока понял особенности его работы, касающиеся обмена данными. Потом попалась правильная статья (4-я по счету) и проблем не стало. К модулям претензий нет, как и к продавцу.

Відповісти

Георгий (25.08.2020)

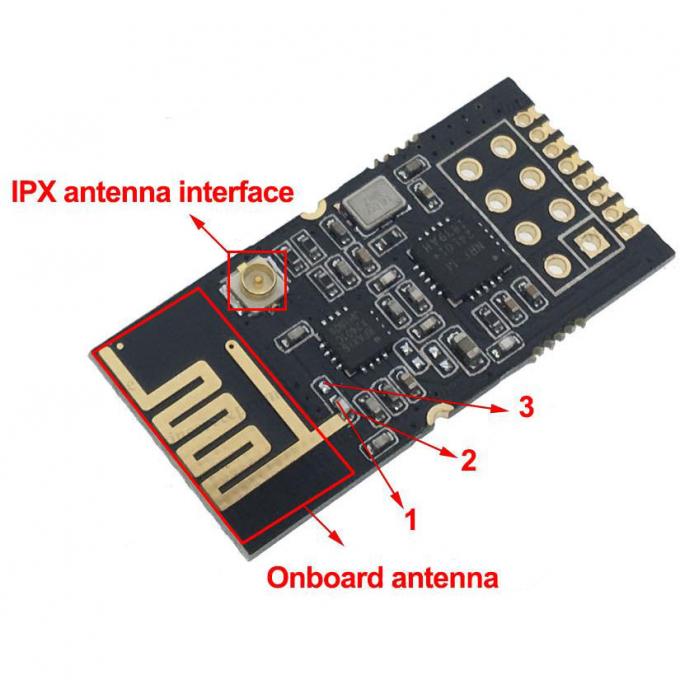

Я правильно понимаю: чтобы использовать внешнюю антенну, надо выпаять перемычку к внутренней антенне, чтобы волновое сопротивление обеих антенн не складывалось?

Відповісти

admin (31.08.2020)

В данном случае, можно поступить и так.

Відповісти

Георгий (20.09.2020)

Спасибо. Взял пример с блу пилл отсюда
https://istarik.ru/blog/stm32/127.html
со встроенными антеннами, 100 мкФ на питании, в условиях города с не чистой прямой видимостью (деревья и края домов на пути) получилось 300 метров

Відповісти

Андрей (21.05.2020)

Максимальная реальная скорость которую смог выдавить 101120 Байт/с, в паре с контроллером stm32f103c8t6.

Відповісти

Андрей (21.05.2020)

Хороший модуль, немного слабее чем модуль с внешней антенной

Відповісти

Паша (19.12.2020)

Андрей, здравствуй! По поводу модуля с усилителем и печатной антенной NRF24 - он имеет такую мощность и характеристики, как и модули с внешней антенной. Просто преимущество внешней антенны в том, что она ВНЕШНЯЯ. Соответственно, на этих частотах даже через тонкий пластмассовый корпус, если говорить про печатную антенну, будут затухания порядка 10-20%.

Відповісти
