Плата розробника STM32F103C8T6 Cortex-M3

код: DPC180

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: ARM   STM32

391 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
11
голосувати
Знайшли дешевше?
  • Плата розробника STM32F103C8T6 Cortex-M3
  • Плата розробника STM32F103C8T6 Cortex-M3
  • Плата розробника STM32F103C8T6 Cortex-M3
  • Опис
  • Відгуки (21)
  • Задати питання

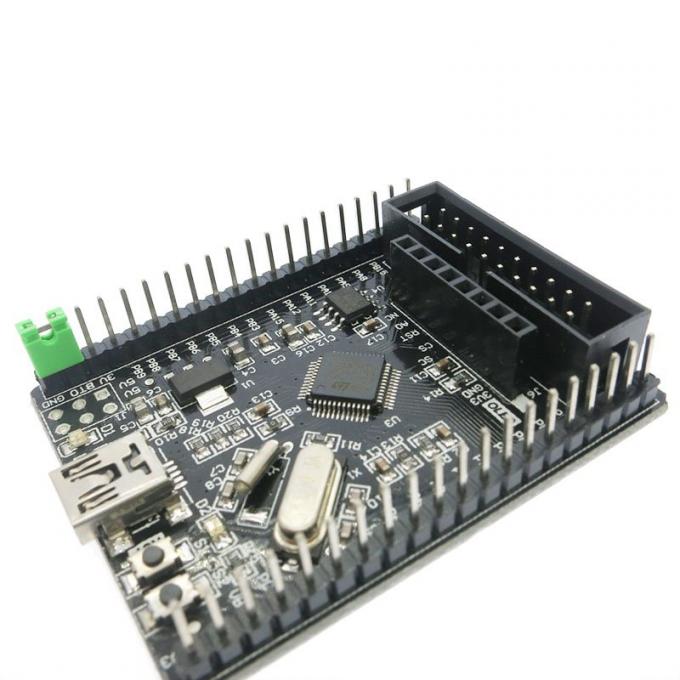

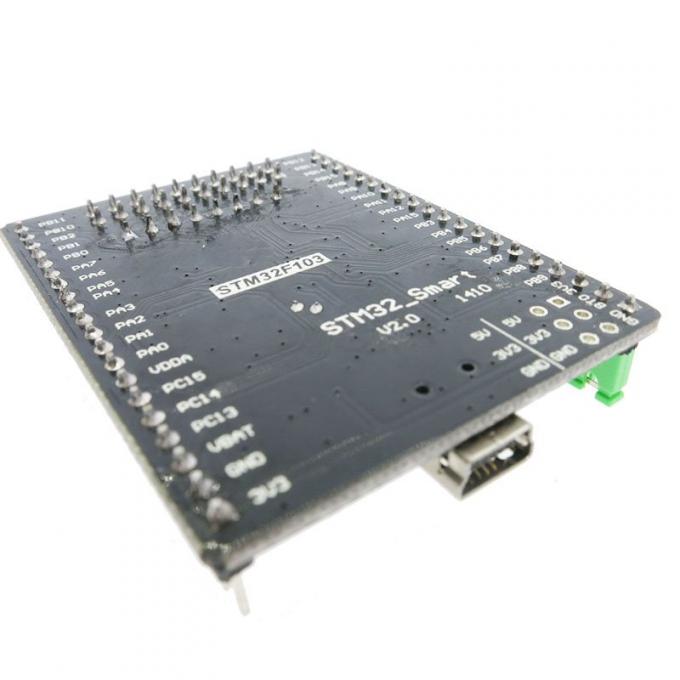

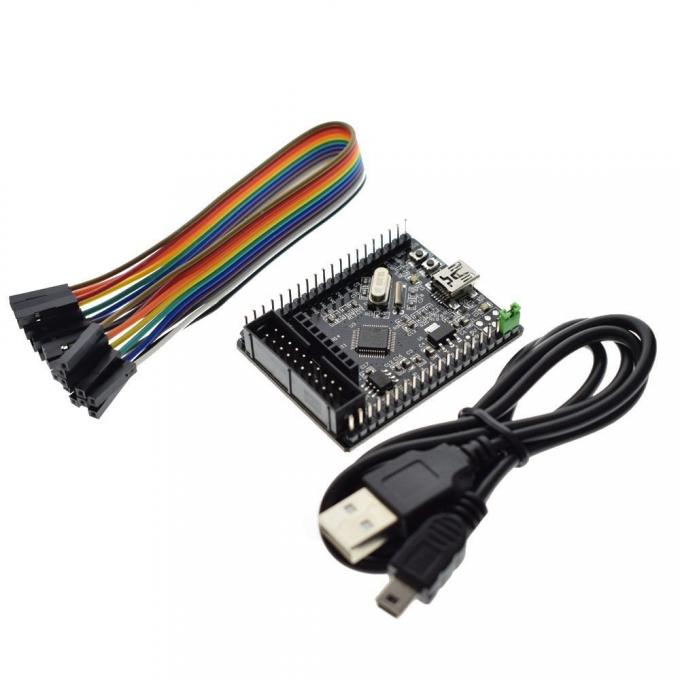

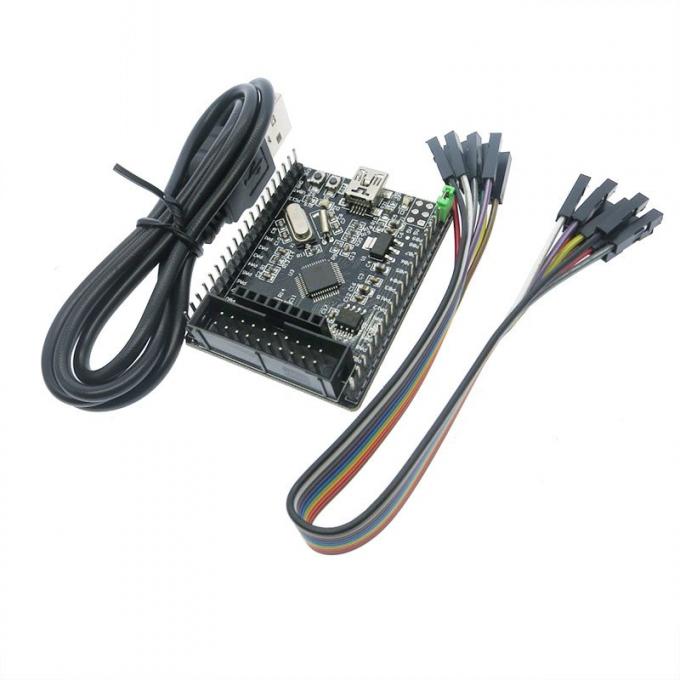

Плата розробника STM32F103C8T6 призначена як для ознайомлення з мікроконтролерами STM32, так і для самостійного використання в різних пристроях. Плата містить тільки найнеобхідніше для швидкого старту. Сімейство контролерів STM32 підтримується великою кількістю засобів розробки, в тому числі і Arduino IDE.

Для завантаження і відладки програми необхідно і достатньо використання простого програматора ST-Link, який безпосередньо підтримується більшістю програм розробки. Є роз'єм для підключення OLED дисплея. Для програмування мікроконтролера потрібен програматор ST-Link або JTAG-програматор. Є перемикач (перемичка) режиму запуску завантажувача (bootloader). На платі встановлена мікросхема пам'яті 24С04 для збереження налаштувань і даних.

Характеристики:

  • Мікроконтролер: 48-pin ARM Cortex-M3 STM32F103C8T6
  • Максимальна частота контролера: 72 МГц
  • Кварцевий резонатор: 8 МГц (використовується для PLL контролера і дозволяє отримати частоту ядра 72 МГц)
  • Пам'ять програм: 64 КБ
  • Пам'ять даних: 20 КБ
  • Напруга живлення мікроконтролера: 2.0-3.6 В
  • Стабілізатор живлення: LM1117-3.3V
  • Максимальний струм стабілізатора живлення: 800 мА
  • Роз'єм живлення: Mini-USB, також використовується для передачі даних
  • Кнопки: Кнопка скидання (використовується для перезавантаження програми і заливки нової)
  • Перемички:
    • - завантаження через JTAG порт. Підтримується JLink ULINK, STLink
    • - завантаження через SWD порт. Підтримується JLink ULINK, STLink
  • Індикатори: призначений для користувача світлодіод
  • Доступні GPIO: доступні всі GPIO порти
  • Завантаження програм: через послідовний порт контролера
  • Фільтр живлення: якісний фільтр з конденсаторами великої місткості
  • Розміри: 45 x 62 мм

Посилання:

Відгуки покупців про Плата разработчика STM32F103C8T6 Cortex-M3

Ярослава (29.07.2021)

Добрый день, плата оригинал или китайский клон?

Відповісти

admin (30.07.2021)

Оригинал так же производится в Китае.

Відповісти

Роман (17.11.2020)

Не працює USB по тій причині що на DP немає підтягуючого резистора. На Blue Pill, де встановлено такий же проц, все мурває. Це єдина претензія.

Відповісти

Грабинский Алексндр (14.08.2020)

пока что stm32 мне не под силу, но прикольно разбираться в чем то новом
плата качественная

Відповісти

Алекс (13.02.2020)

Упоминается разъем для OLED экрана- какого именно?

Відповісти

admin (13.02.2020)

OLED дисплей с SPI интерфейсом.

Відповісти

Дмитрий (18.01.2020)

Отлично работает спасибо. Доставка быстрая.

Відповісти

Дима (29.12.2019)

Ссылка на принципиальную схему не работает.

Відповісти

admin (04.01.2020)

К сожалению недоступен ресурс...

Відповісти

Андрій (06.03.2020)

Оце вона? Тут схема є
https://stm32-base.org/boards/STM32F103C8T6-STM32-Smart-V2.0

Відповісти

admin (07.03.2020)

Спасибо! Схему добавили.

Відповісти

Діма (15.02.2019)

Чим обумовлени така низька ціна - 144грн?

Відповісти

admin (01.03.2019)

Это среднерыночная цена на данную плату.

Відповісти

Виталий (10.03.2018)

Когда ожидается поставка?

Відповісти

admin (12.03.2018)

Не раньше чем через месяц...

Відповісти

Алексей Кравченко (12.01.2018)

Плата отлично работает, проверил в Keil. Спасибо магазину.

Відповісти

Чумак Виктор Константинович (14.03.2017)

Плата хорошая. Схему в интернете нашел быстро. Сейчас перехожу с SPL на HAL. Отладочные платы хороши тем, что они исправны изначально. Когда же получаешь новый прибор
для создания ПО на нем не всегда все работает сразу. И неясно почему. То ли железо виновато, то ли программа с ошибками. А на покупных отладочных платах все проверяется сразу.

Відповісти

Александр (30.01.2017)

А где схему взять? Есть вопрос по кнопке. То ли приказала жить, то ли не там ищу? Нужна короче схема.

Відповісти

admin (30.01.2017)

Здравствуйте. Только гуглить http://www.alldatasheet.com/view.jsp?Searchword=Stm32f103c8t6

Відповісти

Олег (27.03.2019)

Добавьте ссылку на схему https://wiki.stm32duino.com/images/4/44/STM32_Smart_Schematics.pdf в описание.

Відповісти

admin (27.03.2019)

Спасибо - добавили.

Відповісти
