Налагоджувальна плата WeAct Studio BlackPill STM32F411CEU6 (ARM Cortex-M4, 100 МГц, USB Type-C)
код: DPC413
Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців
гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартостіУважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
329 грнз ПДВ
Оптові ціни:
від 2 шт.
316 грн
від 3 шт.
303 грн
в наявності
Опис
Відгуки (31)
Поставити запитання

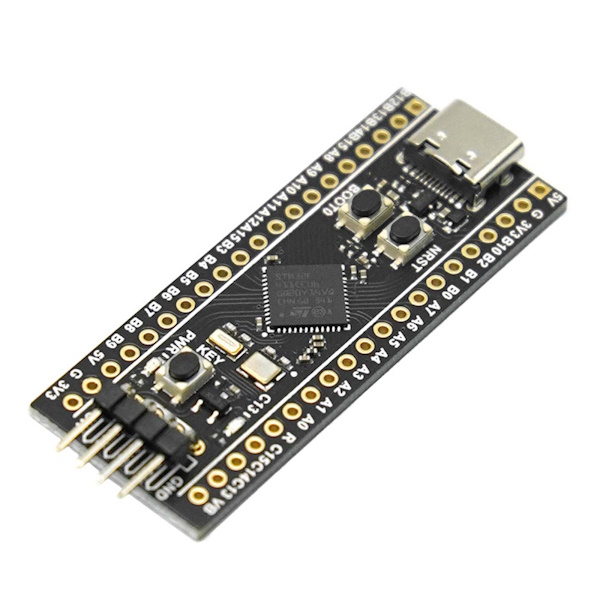

WeAct Studio BlackPill — компактна та продуктивна налагоджувальна плата на базі 32-бітного мікроконтролера STM32F411CEU6 з ядром ARM Cortex-M4 та апаратним блоком обчислень з плаваючою комою (FPU). Завдяки високій продуктивності, великому обсягу пам'яті та широкому набору периферії плата чудово підходить як для вивчення сімейства STM32, так і для створення професійних вбудованих систем. Плата побудована на мікроконтролері STM32F411CEU6 з тактовою частотою до 100 МГц, 512 КБ Flash та 128 КБ SRAM. Вона підтримує популярні середовища розробки, зокрема STM32CubeIDE, Keil MDK, IAR Embedded Workbench, PlatformIO, Arduino IDE (STM32duino) та інші.

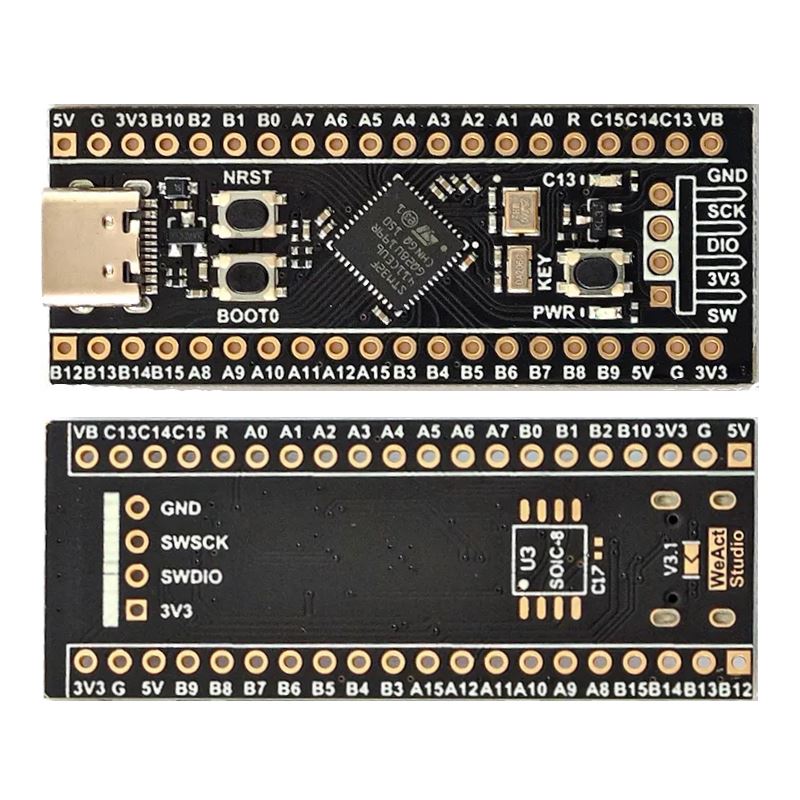

На платі встановлено роз'єм USB Type-C для живлення та програмування, кнопки RESET, BOOT0 і користувацьку кнопку KEY, світлодіод живлення, а також стандартний роз'єм SWD для підключення програматора ST-Link або J-Link.
Завдяки великій кількості доступних ліній введення-виведення плата підтримує роботу з інтерфейсами USART, SPI, I²C, USB OTG FS, ADC, таймерами, PWM та іншими периферійними модулями мікроконтролера. Це робить BlackPill чудовою платформою для робототехніки, систем автоматизації, IoT, вимірювальної техніки та промислової електроніки.
Особливості
Оригінальна плата WeAct Studio BlackPill.
Мікроконтролер STM32F411CEU6.
32-бітне ядро ARM Cortex-M4 з апаратним FPU.
Тактова частота до 100 МГц.
512 КБ Flash-пам'яті.
128 КБ оперативної пам'яті SRAM.
Роз'єм USB Type-C.
Підтримка USB OTG Full Speed.
Кнопки RESET, BOOT0 та користувацька кнопка.
Роз'єм SWD для програмування та налагодження.
Сумісність із STM32CubeIDE, Keil, IAR, PlatformIO та Arduino IDE.
Компактні розміри та зручне розташування контактів.
Відгуки покупців про Отладочная плата WeAct Studio BlackPill STM32F411CEU6 (ARM Cortex-M4, 100 МГц, USB Type-C)
Олександр (12.01.2026)
Отримав плату. В CubeIde 2.0 працює без матюків, чіп оригінальний. програматор Weact st-link 2.1 також оновився без проблем через CubeIde 2.0 і працює відладка через SWO.
дуже якісна плата. Товстий текстоліт, позолочені контакти та непогані кристали. Додайте будьласка в назву BlackPill, коли вже WeAct самі її так звуть, ледь знайшов по сайту.
на зворотній стороні місце під nor flash чіп, а от призначення джамперу не зрозумів
ps: пришедшая ко мне плата - последней версии, v 3.1
Ещё б подкорректировал информацию "Напруга живлення: від 1.7В до 3.6В".
На плате установлен LDO регулятор, есть пины питания 5 В,
в 3.3 преобразуется на плате.
Плата прошивається через STM32CubeIDE використовуючи ST-Link v2. Брав, як заміну STM32F401CCU6. Порадувало, що на цій платі STM32F411CEU6 є кнопка Key припаяна на PA0, яку можна використовувати зразу за будь-яким призначенням. Так само, як і світлодіод припаяний на PC13
Використовую для клавіатури під керуванням прошивки QMK. Bootloader dfu, Pull-down резистор на А10, інакше не прошиває.
Кілька десятків раз прошив нормально. Хоч без натискання кнопок boot та reset і не входив в режим запису (може воно і не має форситись програмно). А під час прошивки мав оттакий лог (видно проблему з dfu):
Opening DFU capable USB device...
Device ID 0483:df11
Device DFU version 011a
Claiming USB DFU Interface...
Setting Alternate Interface #0 ...
Determining device status...
DFU state(10) = dfuERROR, status(10) = Device''s firmware is corrupt. It cannot return to run
-time (non-DFU) operations
Clearing status
Determining device status...
DFU state(2) = dfuIDLE, status(0) = No error condition is present
DFU mode device DFU version 011a
Device returned transfer size 2048
DfuSe interface name: "Internal Flash "
Downloading element to address = 0x08000000, size = 80884
Erase [=========================] 100% 80884 bytes
Erase done.
Download [=========================] 100% 80884 bytes
Download done.
Вкотре перепрошивав. Стерло прошивку нормально, а залити в повній мірі не вдається:
Opening DFU capable USB device...
Device ID 0483:df11
Device DFU version 011a
Claiming USB DFU Interface...
Setting Alternate Interface #0 ...
Determining device status...
DFU state(10) = dfuERROR, status(10) = Device''s firmware is corrupt. It cannot return to run-time (non-DFU) operations
Clearing status
Determining device status...
DFU state(2) = dfuIDLE, status(0) = No error condition is present
DFU mode device DFU version 011a
Device returned transfer size 2048
DfuSe interface name: "Internal Flash "
Downloading element to address = 0x08000000, size = 79888
Erase [=========================] 100% 79888 bytes
Erase done.
Download [== ] 10% 8192 bytesdfuse_download: libusb_control_transfer returned -9 (LIBUSB_ERROR_PIPE)
Error during download
Як розумію, варто спробувати перезалити dfu. Не знаю, чи для цього обов''язковим є https://arduino.ua/prod920-programmator-st-link-v2-stlink-mini, чи його можна емулювати з допомогою pro-micro, який вже було придбано. Та і гарантій жодних що це допоможе =(
Всі чіпи серії STM32F4 базуються на ядрі компанії ARM Cortex M4, що є розробником цих ядер та продає потім ліцензії на вбудову їх у чіпи різних виробників кінцевих продуктів, в даному випадку ST Microelectonics. Ці виробники потім обвішують ці ядра своєю внутрішнею періферією, інтерфейсами, пам''яттю, кварцамі, таке інше. В одного виробника це відрізняється залежно від моделі чіпа, хоча в основі лежить одне й те саме ядро.
С этим вашим переходником https://arduino.ua/ru/prod4134-perehodnik-usb-type-c-3-1-papa-microusb-mama связи с ПК по USB нет. Точно проблема в переходнике, но не могу понять какая, так как подключив на провода к пинам +D/-D - всё работает с ПК.
Есть пару недостатков
1 АЦП (в блупилл 2 шт )
кварц 25 Мгц из-за этого при нестандартных частотах добиться 48Мгц
комбинациями делителей -множителей PLL
для USB невозможно
(нужно менять кварц на 24 -16 -12 - 8)
