Модуль індикації рівня заряду акумуляторів Li-Ion (1S-8S)

код: SKV472

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

47 грн

Оптові ціни:
від 3 шт.	44 грн
від 10 шт.	42 грн

в наявності

Купити в один клік

	6
	голосувати

Знайшли дешевше?

Опис
Відгуки (11)
Задати питання

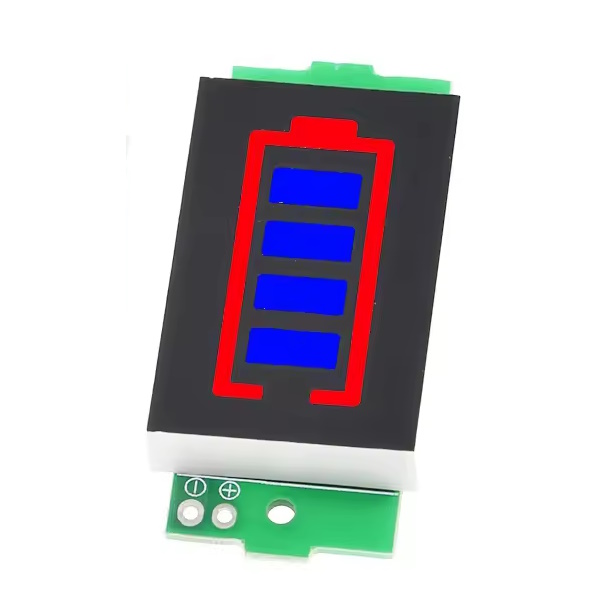

Універсальний індикатор рівня заряду для Li-ion батареї (1S-8S). Модуль в реальному часі відображає рівень заряду акумулятора, але якщо Ви хочете періодично перевірять стан заряду, підключіть в ланцюг кнопку с / без фіксації. Модуль дозволяє встановити за допомогою подпайкі однієї перемички на платі (допускається тільки одна) необхідну конфігурацію батареї (N - кількість тестованих осередків) від 1S (3.3-4.2В) до 8S (28.6-33.6В).

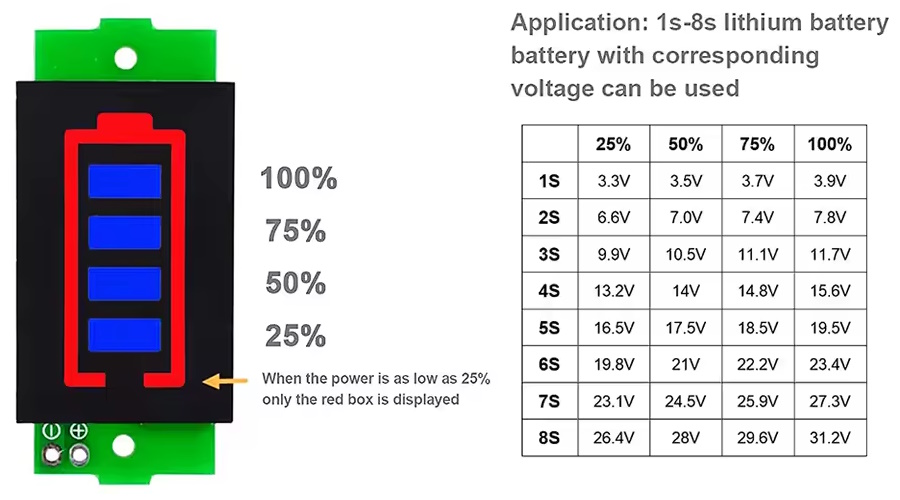

Режими роботи:

напруга батареї перевищує N (кількість елементів батареї) * 3,3 В, буде відображатися одна смужка
напруга батареї перевищує N * 3,5 В, будуть відображатися дві смужки індикатора
напруга батареї перевищує N * 3,7 В, будуть відображатися три смужки індикатора
напруга батареї перевищує N * 3,9 В, будуть відображатися чотири смужки індикатора
напруга акумулятора менше, ніж N * 3,3 В, 4 смужки індикатора будуть вимкнені (акумулятор необхідно зарядити).

Характеристики:

діапазон виміру напруги: 3 - 34 В
точність вимірювання: 2%
струм споживання: 5 мА
діапазон робочих температур: -20 до +50 ° С
розміри модуля: 44 x 20 x 7 мм
розміри дисплея (індикатора): 31 x 20 мм

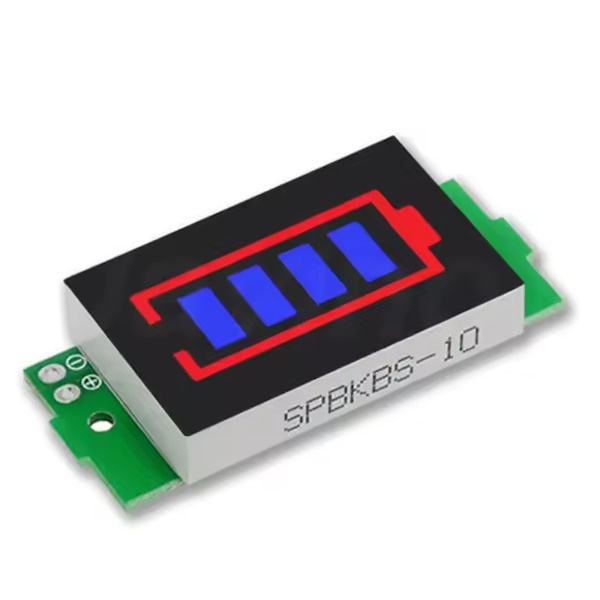

колір дисплея: контур батареї - червоний, рівень заряду - синій.

Відгуки покупців про Модуль индикации уровня заряда аккумуляторов Li-Ion (1S-8S)

Дмитро (10.04.2023)

Майже місяць назад я написав статтю,можливо це так і має бути але мені до цих пір не відповіли(пишу сюди бо тут доволі швидко працюють адміни)

Відповісти

admin (11.04.2023)

Доброго дня. Відповіли Вам на пошту.

Відповісти

Михаил Гончаренко (16.02.2023)

Акумулятори можуть розряджатися до 2.8В, але всі смужки вже згасають нижче 3.3В. Тобто на "порожньому" індикаторі ще можна досить довго працювати. Не назвав би його дуже точним, але приблизну уяву про рівень заряду акума - дає.

Відповісти

Процан Олександр (01.05.2022)

Замовляв з Дніпра. Зателефонували відразу, отримав через пару днів. Все відповідає опису на сайті й в робочому стані. Дякую й рекомендую!

Відповісти

Евгений (14.10.2021)

Почему-то на перемычке S6 и 25,2В на входе из индикатора пошел дымок после пары секунд работы... Перегорела микросхема SE8530, можно ли ее чем-то заменить (я так понимаю это регулятор напряжения)?

Відповісти

admin (19.10.2021)

Это стабилизатор напряжения 3.0В

Відповісти

Василь (18.06.2021)

Работает замечательно. использую совместно с батареей от ноута.
показания правильные. рекомендую.

Відповісти

V (21.09.2020)

Куди впаяти перемичку? Додайте фото

Відповісти

admin (22.09.2020)

Фото на странице изменили, там четко видно места для перемычки.

Відповісти

Кравченко Павел (16.08.2020)

Отличный индикатор. Поставил для отображения уровня заряда на недорогой PowerBank. Приемлемо виден днём. Жаль, что нет возможности им управлять по дополнительному выводу к Контроллеру. Пришлось ещё ставить кнопку без фиксации.

Відповісти

Кравченко Павел (16.08.2020)

Работает замечательно. Делаю себе модуль управления сигнальным освещением на велосипеде от PowerBank-и. При это Дешёвая Банка не умеет показывать уровень заряда, а этот индикатор отлично восполняет этот пробел. Виден днём!

Відповісти
