Модуль индикации уровня заряда аккумуляторов Li-Ion (1S-8S) синий

код: SKV472

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

49 грн

Оптовые цены:
от 3 шт.	46 грн
от 10 шт.	43 грн

ожидается

Сообщить

	7
	голосовать

Описание
Отзывы (13)
Задать вопрос

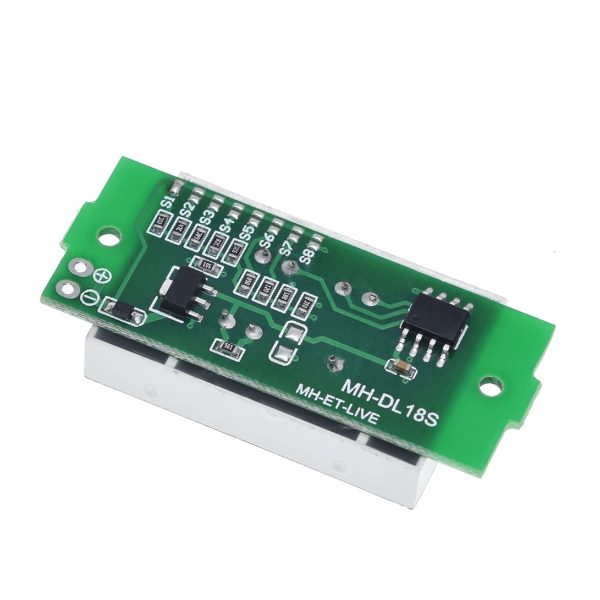

Универсальный индикатор уровня заряда для Li-ion батареи (1S-8S). Модуль в реальном времени отображает уровень заряда аккумулятора, но если Вы хотите периодически проверерять состояние заряда, подключите в цепь кнопку с/без фиксации. Модуль позволяет установить с помощью подпайки одной перемычки на плате (допускается только одна) необходимую конфигурацию батареи (N - количество тестируемых ячеек) от 1S(3.3-4.2В) до 8S(28.6-33.6В).

Режимы работы:

напряжение батареи превышает N(количество элементов батареи) * 3,3 В, будет отображаться одна полоска индикатора
напряжение батареи превышает N * 3,5 В, будут отображаться две полоски индикатора
напряжение батареи превышает N * 3,7 В, будут отображаться три полоски индикатора
напряжение батареи превышает N * 3,9 В, будут отображаться четыре полоски индикатора
напряжение аккумулятора меньше, чем N * 3,3 В, 4 полоски индикатора будут выключены (аккумулятор необходимо зарядить).

Характеристики:

диапазон измерения напряжения: 3 - 34 В
точность измерения: 2%
ток потребления: 5 мА
диапазон рабочих температур: -20 до +50 °С
размеры модуля : 44 x 20 x 7 мм
размеры дисплея (индикатора): 31 x 20 мм

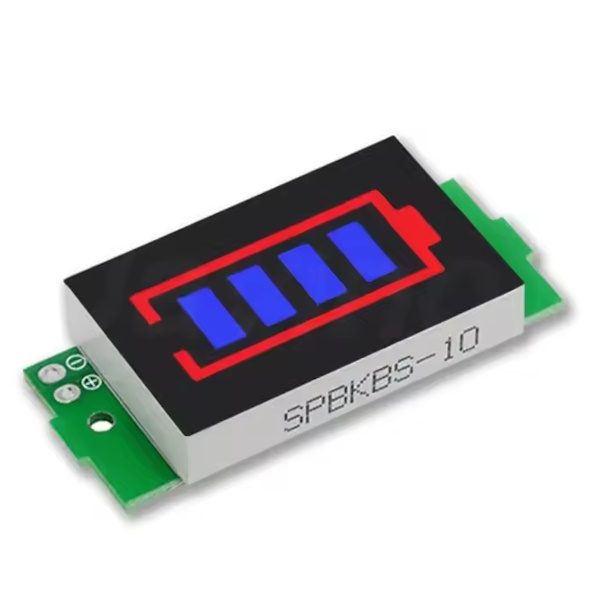

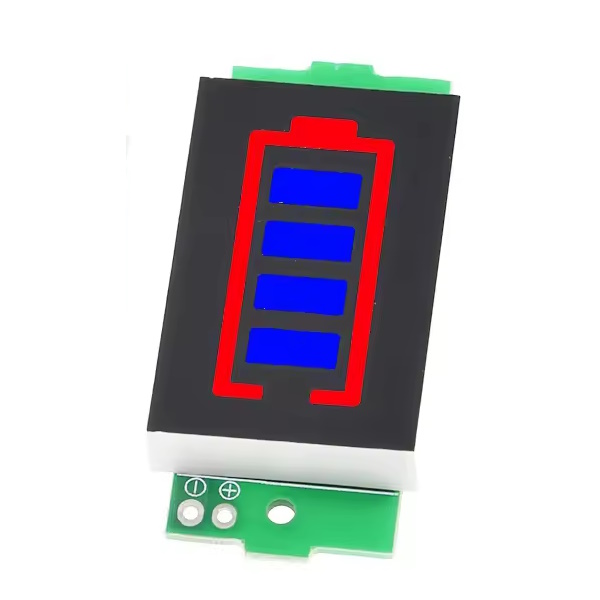

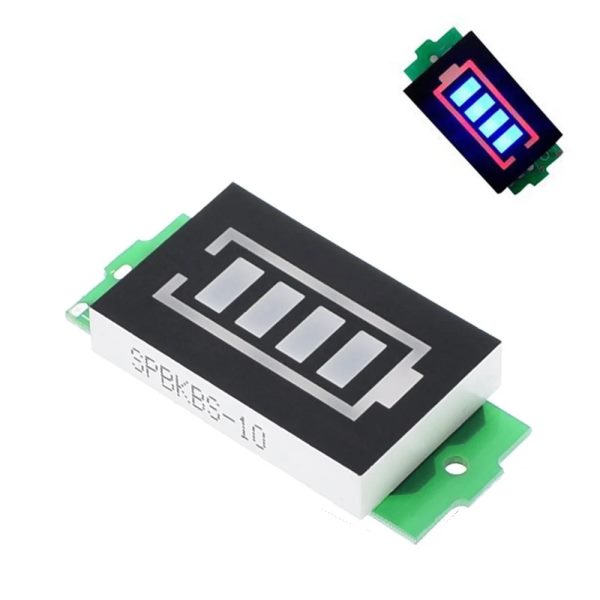

цвет дисплея: контур батареи – красный, уровень заряда – синий

Отзывы покупателей про Модуль индикации уровня заряда аккумуляторов Li-Ion (1S-8S) синий

Хижняк П.О. (25.11.2025)

Замовляв такі модулі для самостійних збірок 3S, підключав через кнопку, яка спрацьовує на натискання (натискаєш-показує рівень заряду, відпускаєш-вимикається). Модуль працює добре, завдяки йому можна визначити рівень заряду та вибрати акум, який потрібно підзарядити. Сподобалось те, що модуль універсальний та його можна застосовувати у різних збірках, достатньо лише заплавити ту перемичку, яка відповідає саме вашій збірці. Окрема подяка магазину arduino.ua за злагоджену роботу в такий непростий час. Молодці!

Ответить

admin (25.11.2025)

Доброго дня. Раді що вам все сподобалося.

Ответить

Дмитро (10.04.2023)

Майже місяць назад я написав статтю,можливо це так і має бути але мені до цих пір не відповіли(пишу сюди бо тут доволі швидко працюють адміни)

Ответить

admin (11.04.2023)

Доброго дня. Відповіли Вам на пошту.

Ответить

Михаил Гончаренко (16.02.2023)

Акумулятори можуть розряджатися до 2.8В, але всі смужки вже згасають нижче 3.3В. Тобто на "порожньому" індикаторі ще можна досить довго працювати. Не назвав би його дуже точним, але приблизну уяву про рівень заряду акума - дає.

Ответить

Процан Олександр (01.05.2022)

Замовляв з Дніпра. Зателефонували відразу, отримав через пару днів. Все відповідає опису на сайті й в робочому стані. Дякую й рекомендую!

Ответить

Евгений (14.10.2021)

Почему-то на перемычке S6 и 25,2В на входе из индикатора пошел дымок после пары секунд работы... Перегорела микросхема SE8530, можно ли ее чем-то заменить (я так понимаю это регулятор напряжения)?

Ответить

admin (19.10.2021)

Это стабилизатор напряжения 3.0В

Ответить

Василь (18.06.2021)

Работает замечательно. использую совместно с батареей от ноута.
показания правильные. рекомендую.

Ответить

V (21.09.2020)

Куди впаяти перемичку? Додайте фото

Ответить

admin (22.09.2020)

Фото на странице изменили, там четко видно места для перемычки.

Ответить

Кравченко Павел (16.08.2020)

Отличный индикатор. Поставил для отображения уровня заряда на недорогой PowerBank. Приемлемо виден днём. Жаль, что нет возможности им управлять по дополнительному выводу к Контроллеру. Пришлось ещё ставить кнопку без фиксации.

Ответить

Кравченко Павел (16.08.2020)

Работает замечательно. Делаю себе модуль управления сигнальным освещением на велосипеде от PowerBank-и. При это Дешёвая Банка не умеет показывать уровень заряда, а этот индикатор отлично восполняет этот пробел. Виден днём!

Ответить
