Зарядний модуль TP4056 Type-C з функцією захисту акумулятора

код: AOC777

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
14 грн
Оптові ціни:
від 10 шт. 12 грн
від 20 шт. 10 грн

в наявності



Купити в один клік

23
голосувати
Знайшли дешевше?
  • Зарядний модуль TP4056 Type-C з функцією захисту акумулятора
  • Опис
  • Відгуки (39)
  • Задати питання

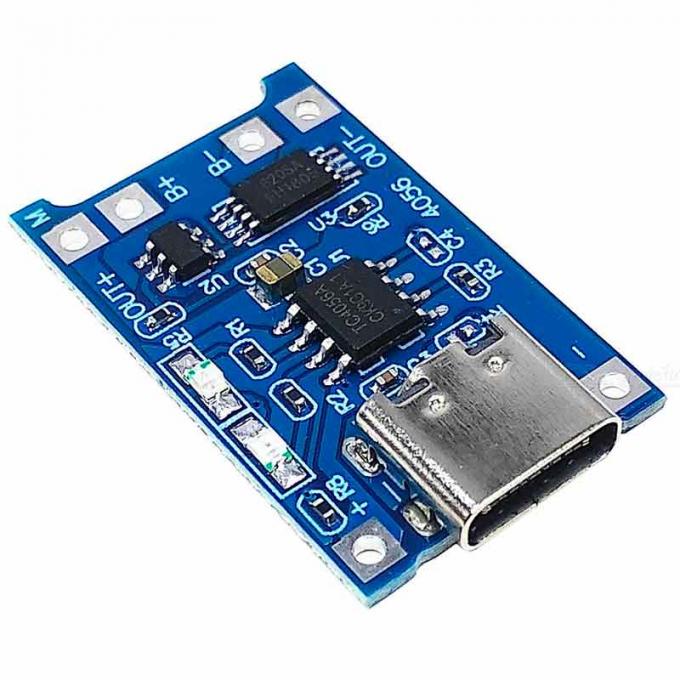

Модуль контролера із захистом TP4056 призначений для заряду Li-Ion акумуляторів струмом до 1A. Мікросхема TP4056 застосовується в автономних лінійних зарядних пристроях літій-іонних акумуляторів з тепловим захистом в корпусі SOIC8. Мала кількість зовнішніх компонентів роблять TP4056 ідеальним рішенням для портативних пристроїв. Особливістю даного модуля є наявність на платі сучасного USB роз'єму TYPE-C.

Для початку заряду підключіть кабель USB або подайте напругу 5В на виводи (IN +) (IN-), акумулятор (без вбудованого захисту розряду) підключіть до виводів (B +) (B-), навантаження, яку буде живити батарея можна підключати до виводів OUT + OUT - (при зарядці батареї навантаження бажано відключати, якщо вона не розрахована на напругу 4,2В).

Червоний світлодіод сигналізує про зарядку, зелений (в деяких версіях плат синій) повідомляє, що зарядка закінчена.

Увага! Під час заряду мікросхема TP4056 може нагріватися до 100 град.С. Це не свідчить про несправність модуля. Для поліпшення охолодження можна використовувати такі міні-радіатори або активне охолодження за допомогою вентилятора 5В в парі з радіатором.

Характеристики:

  • вхідна напруга: 4.5 - 5.5В
  • кінцева напруга зарядки: 4.2В
  • напруга захисту розряду: 2.4В
  • ток зарядки: 1А
  • роз'єм підключення ЗУ: Type-C
  • діапазон робочих температур: -10 ° до + 85 °
  • Розмір: 27,75х17,25 мм

Струм зарядки налаштовується заміною резистора R3 (1,2кОм) на 3 контакті TP4056, за замовчуванням: 1А

Резистор (кОм) Струм заряду
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

Посилання:

Відгуки покупців про Зарядный модуль TP4056 Type-C с функцией защиты аккумулятора

Оголь Антон Викторович (01.07.2024)

У цього модуля дуже великий струм витоку. Заюзав цей модуль для ліхтаря і він мені аккум с 3000mAh витягнув за тиждень, хоча ліхатр був вимкнутий. У інтернеті бачив що радять прибрати С1, хоча сам ще не перевіряв.

Відповісти

ТОВ НВП СВЛ (09.05.2024)

Дуже подобається якість обслуговування та комунікації. Завжди оперативно виконується замовлення. Привітні менеджери. Задоволені співпрацею.

Відповісти

admin (09.05.2024)

Доброго дня. Дякуємо за відгук, раді що Вам все подобається.

Відповісти

Мирошниченко Евгений (08.04.2024)

Купил попробовать, подключил аккумулятор 18650 к B+ B- на выходе (OUT+ OUT-) получаю 0,7вольта, когда подключаю зарядку, заряд тоже не идет.
Может я делаю что то не так?

Відповісти

admin (09.04.2024)

Доброго дня. Приєднайте навантаження на вихід плати і заміряйте напругу на виході. Якщо все приєднано вірно то повинно працювати коректно.

Відповісти

Мирошниченко Евгений (09.04.2024)

Та ні, так само 0.7v на виході, заряджати теж не хоче.
Алє що я хотів за 15грн ?)))

Відповісти

admin (09.04.2024)

Це одні з самих розповсюджених модулів і з ними ніколи не було проблем. Можете привезти модуль до нас і ми його подивимося.

Відповісти

Вячеслав (02.04.2024)

Гарний модуль, але є нюанс.
https://youtu.be/QTu5kGKyPto?si=9wbr35wNq8EpU9w_

Відповісти

Олег (16.02.2024)

Чи є можливість переробити, щоб захист спрацьовував на іншій напрузі? Наприклад 3.2в

Відповісти

admin (21.02.2024)

Нажаль, ні...

Відповісти

Юрій Моісєєв Олександрович (21.12.2023)

А який розмір даної плати?

Відповісти

admin (21.12.2023)

Доброго дня. Розміри приблизні 27х17мм

Відповісти

Олександр Березняк (04.12.2023)

Самі класні модул заряду, а зараз ще typ c, просто супер.

Відповісти

Зарицький Ігор Омелянович (17.11.2023)

Швидко звязялись, прийшли вчасно. Сервіс хороший, модулі в роботі.

Відповісти

Лымар Анатолий (11.10.2023)

Модули получил и уже использую для зарядки аккумуляторов. И модули, и обслуживание - все в лучшем виде.

Відповісти

Егоров Олександр (17.09.2023)

Да эти модули войдут в историю
Как микросхема ne555
Легендарные

Відповісти

Юрій (12.05.2023)

Як на мене дуже класна штука! можна переробить на LiIon різні устройства Но Булоб добре аби в вас на сайті можна купить ще саму Мікросхему до нього TP4056 так як лежать деякі с згорівшою мікросхемою і викідать жалко, а так термо феном перекінув на робочу мікросхему і знов все норм)) По Возможності закажіть ще мікросхем до них для заказу, думаю і не тількі яб купив.

Відповісти

Марина (20.03.2023)

Працює добре. Чудовий модуль за свою ціну. Порадував захист від короткого замикання.

Відповісти

Ilya (28.01.2023)

Взяв 2 таких модулі. При підключенні до виходу OUT навантаження (підвищуючий перетворювач, такий: https://arduino.ua/prod5174-modyl-zaryadki-s-podderjkoi-qc3-0-na-tps61088) модуль відключається. Так ведуть себе обидва куплених модулі.

Відповісти

admin (31.01.2023)

Доброго дня. На жаль точна дата поставки невідома. Ви можете зробити передзамовлення і як продукція з''явиться у продажу з вами зв''яжеться наш менеджер.

Відповісти

Ilya (05.02.2023)

Я не питав про поставку, я написав про проблему з цим модулем.

Відповісти

admin (06.02.2023)

Доброго дня. Вибачаємося, не туди відповіли. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Відповісти

Дмитро (05.01.2023)

Зіштовхнувся з проблемою – цей модуль розряджає акумулятор, коли мій пристрій вимкнений. І десь за 2 тижні простою висаджує його повністю, хоча вимикач між виходом OUT+ роз''єднує живлення мого приладу. Перевірено на різних акумуляторах. Як можна уникнути цієї проблеми?

Відповісти

admin (05.01.2023)

Доброго дня. Надішліть нам на пошту, будь ласка схему вашого приладу та опис. Спробуємо Вам допомогти.

Відповісти

Маслянинов Виталий (01.01.2023)

Проблема цього модуля в тому, що він не працює від справжніх USB-C зарядних пристроїв / мультипротокольних та мультивольтажних. У ньому немає тригера вихідної напруги.
Працює тільки від зарядних пристроїв / повербанків з виходом USB-A, тому що там 5 вольт за замовчуванням.

Відповісти

Куценко Олексій (01.01.2023)

Дуже потрібна штука в нинішніх умовах, бо вже не один дешевий (який зараз зовсім не дешевий) китайський ліхтарик через примітивну схему зарядки пішов за руським кораблем. Та навіть, коли ці схеми і працюють, то заряджають довго і потрібно увесь час слідкувати, щоб не було перезаряду. Дана плата вирішує всі ці проблеми. Причому, щоб переробити ліхтар, не потрібно бути майстром - досить вміти тримати паяльник в руках. Переробкою задоволений на всі 100%. Так само як і сервісом: все було швидко і чітко. Ціни теж "приємні". Рекомендую цей магазин. Всіх з Новим роком!

Відповісти

Bohdan (27.12.2022)

Прийшов модуль на 4056Н (не TP), світлодіоди червоний-синій, працює без нарікань

Відповісти

Николай (27.12.2022)

Модуль удобный, но есть нюанс. Либо это мне так повезло, либо это конструктивно так - в общем, пытался подключить этот модуль к зарядке тремя разными шнурками USB Type-C - Type-C, модуль никак не реагирует. Два шнурка от павербанков базеус, третий покупался дополнительно. А вот шнурок USB Type-A - Type-C подошёл идеально и заряд пошёл. Подозреваю, проблема в "умных" шнурках, встроенные чипы не распознают нагрузку и не запускают процесс зарядки, но пока проверить не могу, такой шнурок чисто случайно оказался в наличии всего один.

Відповісти

Іван (27.12.2022)

Замовляв цей зарядний пристрій. Зателефонували через декілька днів для уточнення інформації для відправки. Плати вже в роботі. Дякую

Відповісти

Лизунов Александр (20.12.2022)

Отличный модуль для многих поделок жаль только что нет в наличии совместного с повышающим MT3608-это в разы повышает функционал. Понятно что всё связано с войной но хотелось ассортимент пошире - будем ждать новых поступлений. Магазин работает очень оперативно и откликается на вопросы клиентов. Ещё хотелось более подробных описаний новых товаров о предназначении и применении.

Відповісти

Сергей (10.12.2022)

Цель создать павер банк из 12 одинаковых аккумуляторов электронных сигарет. Будет ли этот модуль заряжать и сейвить от перезарядки?

Відповісти

admin (05.01.2023)

Так, але дуже довго...

Відповісти

WorkRS (30.11.2022)

Заряджаю три 18650, чудовий контролер за свою ціну

Відповісти

Бєлов Олександр Сергійович (19.12.2021)

Підкажіть, будь ласка, чи можна буде використовувати цей модуль для під?єднання 2-х акамуляторів?

Відповісти

admin (20.12.2021)

Доброго дня. Дивлячись яких, но в принципі так.

Відповісти

Бєлов Олександр Сергійович (20.12.2021)

а як можна заряджати декілька акумуляторів (наприклад 18650) через роз?єм type-c?

Відповісти

admin (21.12.2021)

Доброго дня. type-c це вхідний інтерфейс.

Відповісти

Михайло (16.09.2021)

В чому різниця цього модуля від AOC702, візуально і по опису вони ідентичні, можливо різниця в походженні TP4056?

Відповісти

admin (30.09.2021)

Модулі однакові. Різниця в постачальниках. У подальшому вони будуть об''єднані.

Відповісти
