Драйвер двох двигунів на L298N

код: ARC114

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер   Шаговый

49 грн
Оптові ціни:
від 5 шт. 45 грн
від 10 шт. 40 грн

в наявності на складі



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
50
голосувати
Знайшли дешевше?
  • Драйвер двох двигунів на L298N
  • Драйвер двох двигунів на L298N
  • Драйвер двох двигунів на L298N
  • Драйвер двох двигунів на L298N
  • Драйвер двох двигунів на L298N
  • Опис
  • Відгуки (45)
  • Задати питання

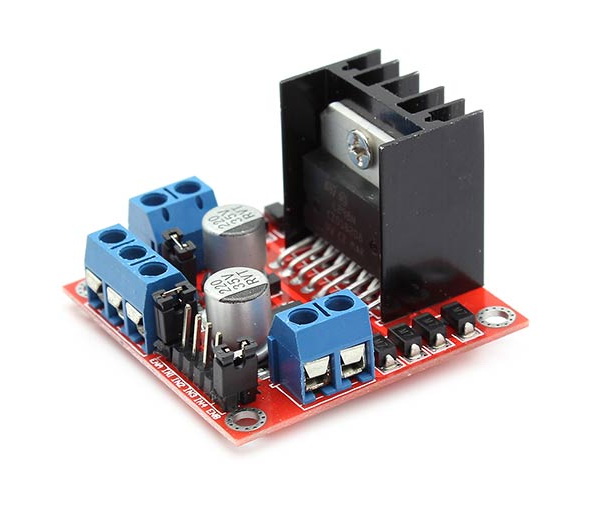

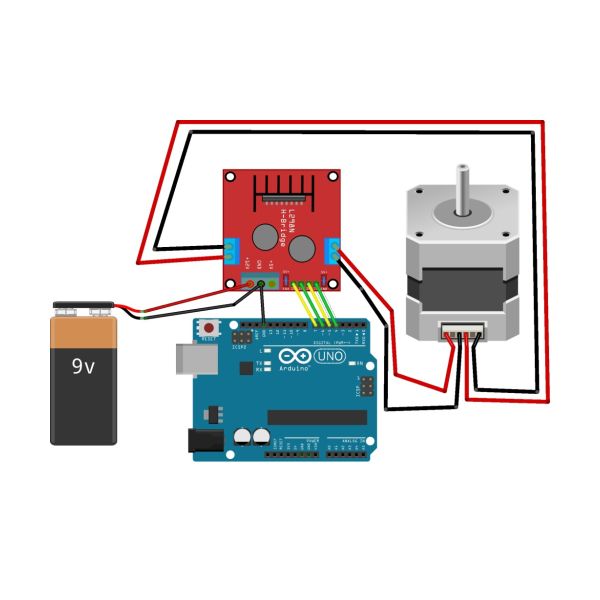

Популярний драйвер двигунів на базі чіпа L298, може керувати двома двигунами або одним кроковим двофазним двигуном. Підтримує роботу з керуючим мікроконтролером з напругою рівнів 3.3В. Керуюче живлення для двигунів VMS: 5 ~ 35В, сила струму 2А на міст.

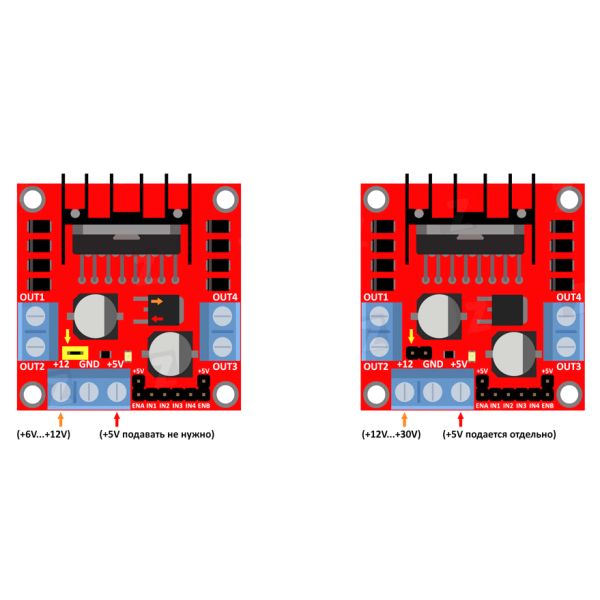

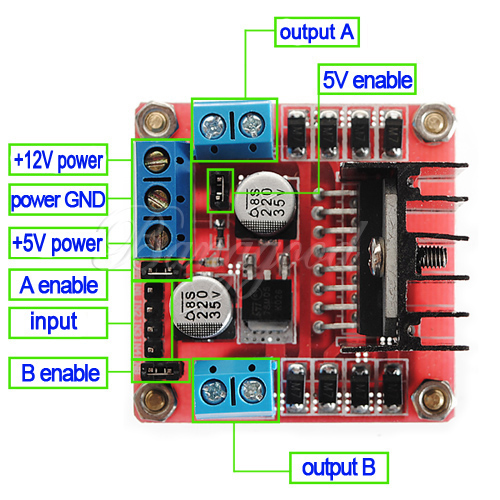

Перемичка "5V enable" служить для вибору джерела живлення чіпа L298: на модулі встановлено стабілізатор живлення, який обрізає вхідну напруга до +5 В і подає його на чіп, але якщо вхідна напруга вище 12В стабілізатор буде сильно грітися, тому, при використанні двигунів з напругою вище 12В необхідно зняти перемичку "5V enable" (див. фото) і подати на вхід "+ 5V power" живлення 5В для чіпа L298.

Якщо ж живлення двигунів 12В і нижче, то перемичку потрібно встановити, а з виводу "+ 5V power" можна знімати стабілізовану напругу 5В для ваших потреб. Увага! Не давайте напругу на вивід "+ 5V power" при встановленій перемичці "5V enable". На вхід "12V power" можна подавати напругу від 5 до 35В.

Даташит

Відгуки покупців про Драйвер двух двигателей на L298N

Денис (28.12.2020)

Что будет если подать (случайно) сигнал лог "1" на вывод IN1 и IN2 одновременно? Модуль выйдет из строя?

Відповісти

admin (29.12.2020)

Модуль не выйдет из строя.

Відповісти

Бакшин Тарас (04.12.2020)

Работает как полагается

Відповісти

Мирошник Максим (02.12.2020)

Хороший и качественный драйвер.

Відповісти

Дмитрий (26.05.2019)

Подскажите пожалуйста брал несколько таких драйверов.И у меня проблема (подключал два мотора. При управлении вперед передает напряжение нормально а при реверсе напряжение на порядок ниже на выходе.Пробывал ставить мощней источник не 9 вольт а 18в.Та же фигня, вперед -16вольт,назад-2,3 вольта.Движки не крутятся только слышно что писщат....

Відповісти

admin (28.05.2019)

Проверьте, что в этот момент на управляющих контактах для первого мотора enA, IN1, IN2 и для второго мотора IN3, IN4, enB относительно GND.
Подаете ли вы ШИМ сигнал достаточного уровня на enA и enB при реверсе?
P.S. При возникновении таких проблем пишите, пожалуйста, на почту, а не в отзывы.

Відповісти

Ящук Михайло (07.03.2019)

Попався не робочий, до виходу доходить мізерна напруга незалежно від керучих сигналів.
Замовляв 2, аналогічний з цього ж магазину за 96грн працює чудово.

Відповісти

admin (11.03.2019)

Опишите, пожалуйста, проблему нам на почту - разберемся.

Відповісти

Виктор (27.03.2018)

Работает хорошо , стабильно ))
Случайно замкнул два выхода между собой - микра полетела - абида )0

Відповісти

Michael (20.01.2018)

Здравствуйте. Нужно ли снимать джампер (по питанию), если напряжение питания 13-15В?

Відповісти

admin (20.01.2018)

При использовании моторов с напряжением выше 12В необходимо снять перемычку "5V enable", но если питание моторов 12В и ниже, то перемычку нужно одеть.

Відповісти

Михайло (19.10.2017)

Все працює чудово, драйвером задоволений.

Відповісти

Хабровський Юліан Васильович (12.08.2017)

Отримав швидко. Драйвер робочий, підключення клемниками додає зручності. От тільки не зрозуміло як на цьому драйвері знімати напругу з двигуна (розблоковувати)?

Відповісти

admin (14.08.2017)

Использовать контакты EN1 и EN2

Відповісти

Максим (18.05.2017)

Все ок, сервис на высоте. Спасибо!

Відповісти

Александра К. (22.03.2017)

Драйвер работает со старта хорошо, но не отлично. Пришел быстро. Сильный драйвер, Отлично двигает Nema 17-, которая довольно сильно нагружена дополнительной механикой. С механической нагрузкой справляется на ура. Намного лучше другого, многим известного драйвера.
Даю ему 12 В и снимаю 5 В для Genuino. И все бы хорошо, да греется аж до ожога. Причем греется даже в режиме ожидания, когда напряжение с катушек шаговика снято. Видимо придется снять перемычку "5 В enable" и запитывать Genuino сторонним источником.
Расскажите-ка, как у кого греется при 12 В и одетой перемычке? У одной меня так греется?

Відповісти

admin (23.03.2017)

Напишите нам на info@arduino-ua.com и мы Вам поможем решить проблему.

Відповісти

Александра К. (23.03.2017)

Спасибо, Arduino-ua! Китайцы как бы намекнули уже своим маленьким радиатором, что неплохо бы охлаждать драйвер. Помог радиатор побольше, с кулером и все стало как надо.

Відповісти

Андрей Г (18.05.2018)

Аналогичная история с перегревом у меня.Как вы решили проблему? Доп охлаждение?

Відповісти

Юрий (16.12.2018)

А вот это хорошее замечание.
Сразу установлю себе в модуль.

Відповісти

Виктор (30.01.2017)

пришел с немного погнутыми ногами и радиатором, но правда, работает нормально.

Відповісти

Кузенко Тарас (16.12.2016)

живлення 12в.кроковий двигун а також і звичайні колекторні працювати толком не хочуть.Колекторний гудить,а кроковий ледь тріпається.По звуку можна визначити,що програму відпрацьовує.Коли взятись пальцями за радіатор кроковий починає ледве крутитись.Що не так? думаю драйвер дохлий.Підключав три різні двигуни.нічого не дало.Дякую наперед за відповідь,а за драйвер , навіть і не знаю.

Відповісти

admin (19.12.2016)

Проверьте правильность подключения фаз обмоток шагового двигателя.

Відповісти

Пагор Микола Олексыйович (29.11.2016)

Усе працює чудово. Швидкий сервіс . Рекомендую.
Робив машинку на радіокуруванні через bluetooth. Для керування двигунами використав даний драйвер, також з нього подав живлення +5В на ардуіно. Живлення 12В(8 елементві по 1.5В), драйвер дав можливість використовувати живлення до межі розрядження до 7 вольт. Чудово.

Відповісти

Ярослав (29.08.2016)

Доброго времени суток! У меня такой вопрос.Можно ли вместо этого драйвера использовать MotorShield?

Відповісти

admin (29.08.2016)

Да, можно.

Відповісти

Сергій (13.05.2016)

У квітні робили замовлення компонентів для переможців Всеукраїнської олімпіади з електроніки. Серед іншого замовили Драйвер двух двигателей на L298N.
Дякуємо ARDUINO-UA.COM за якісну організацію роботи, оперативне уточнення деталей замовлення та швидку доставку компонентів - фактично за 1,5 доби, це для нас було дуже важливо.
Окрема подяка за зроблену для університету знижку!
Студенти, що користуються компонентами, задоволені.

З повагою,
Оргкомітет Всеукраїнської студентської олімпіади з електроніки http://inel.stu.cn.ua/olympiad/
Чернігівський національний технологічний університет http://stu.cn.ua/

Відповісти

Лукас (07.05.2016)

У меня появился вопрос читая эти коментарии, ведь я собираюсь его купить. А что будет если подключить на +12
5 вольт? Он будет правильно работать?

Відповісти

admin (10.05.2016)

При напряжении 12,5В данный драйвер будет нормально работать.

Відповісти

kolio (28.09.2017)

он имел ввиду, что если подать вместо +12 напряжение +5, а не 12,5

Відповісти

Виталий (25.04.2016)

Драйвер получил, все в хорошем состоянии. Не могу разобраться, как правильно подключить общее питание (Крона 9В) для драйвера и ардуино - для моторов не хватает питания. + от батарии подкючен к 12В драйвера, земля общая с ардуино. Как правильно запитать саму ардуино? От 5В выхода драйвера к 5В ардуино?

Відповісти

admin (26.04.2016)

Здравствуйте. К сожалению, консультант сейчас в отпуске и будет доступен с 29 апреля.

Відповісти

Ник (04.03.2016)

подскажите, в чем проблема может быть: подключаю 5В мотор к выходу на шилде, он не работает, только слабо пищит. Замерял напряжение на выходе в это время - 0.08В. (без нагрузки - 3.7)
Однако же когда включаю напрямую к пину 5В в ардуину - все ок. Питание пробовал как и отдельно запитать шилд, так и от ардуины. Какой мах ток на выходе 5В и на выходе шилда?

Відповісти

admin (04.03.2016)

Напряжение питания 5В нужно подавать на оба контакта модуля: +12 и +5. Если Ваше напряжение питания выше чем +5В то подавать его нужно только на вход +12В. Максимальный ток выхода модуля до 2 А.

Відповісти

Віктор (22.02.2016)

Порада. Якщо є проблеми з швидкою зміною напрямку обертання мотору при малих значаннях ШИМ, то потрібно подати окремо живлення 5V на чіп L298.

Відповісти

Щербатюк Сергей (27.01.2016)

Заказал, качество и скорость обслуживания на высоте, спасибо! Но цены практически на все на 30% выше чем в даже в уампере

Відповісти

admin (27.01.2016)

Сергей, на 30% вы конечно загнули, ну а в остальном - будет видно. Просто есть такие горе-продавцы, который демпингом пытаются привлечь к себе клиентов, сбивая при этом на общую цену на продукцию. Мы также можем опустить цены ниже плинтуса и задавить их и таких как они. Но нам это не интересно. Магазин должен работать и быть прибыльным, чтоб была возможность поддерживать большой ассортимент на складе и постоянно расширять его. Гарантия, которую мы даем, она тоже заложена в прибыль. Вот уамперу вернут одну MEAGA 2560 по гарантии - вот тогда и посмотрим, как они запоют. У них сразу обнулится продажа 5 плат. Будут работать на одну гарантию. Таких как они много и, повторюсь, все пытаются привлечь клиентов низкими ценами - на большее фантазии, к сожалению, не хватает. Ну и мы, в свою очередь, не "загоняемся". Если где-то цена и задрана, сообщайте нам об этом. У нас в каждом товаре снизу про это написано на желтом фоне. И модуль есть "нашли дешевле" - пользуйтесь. Ребята, Все мы люди! Мы всегда стараемся идти на встречу клиентам!

Відповісти

kolio (28.09.2017)

гы! на уампере на 2 грн дороже
тут 68, а у них 70 :)

Відповісти

Алексей (11.01.2016)

Он самостоятельно биполярный шаговик (уточняю 2 обмотки 4 вывода) будет крутить , или все таки 297 нужна в пару?

Відповісти

admin (12.01.2016)

Нет. Драйвер рассчитан на управление двумя коллекторными двигателями.

Відповісти

Олександр (15.04.2020)

Вроде как да, см.
Figure 8 : Two Phase Bipolar Stepper Motor Circuit
в даташите.

Відповісти

Константин (10.06.2015)

С шаговиком в 0,7а , да и с другими не хочет работать! Смотрел видео и схему подключения, всё правильно, а мотор еле еле гудит!

Відповісти

Антон (18.08.2015)

А шаговик-то с каким внутренним сопротивлением обмоток? Если 1,2 Ом, то этот шаговик расчитан на 1,2/0,7=~2 V. А драйвер работает от 5 V, исчего следует, что он "обрезает" ток более чем в 2 раза = 0,3 А.

Відповісти

Дяченко Виктор (05.04.2015)

Все ОК, работает. Был небольшой брак пайки оного из разъемов, но эт не беда.

Відповісти

Венгринюк Ігор Васильович (30.12.2014)

Працює відповідно до опису, без зауважень.

Відповісти
