Портативний цифровий осцилограф FNIRSI-5012H

код: WTU430

Fnirsi
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
3224 грн з ПДВ

в наявності



Купити в один клік

5
голосувати
Знайшли дешевше?
  • Портативний цифровий осцилограф FNIRSI-5012H
  • Портативний цифровий осцилограф FNIRSI-5012H
  • Портативний цифровий осцилограф FNIRSI-5012H
  • Портативний цифровий осцилограф FNIRSI-5012H
  • Опис
  • Відгуки (8)
  • Задати питання

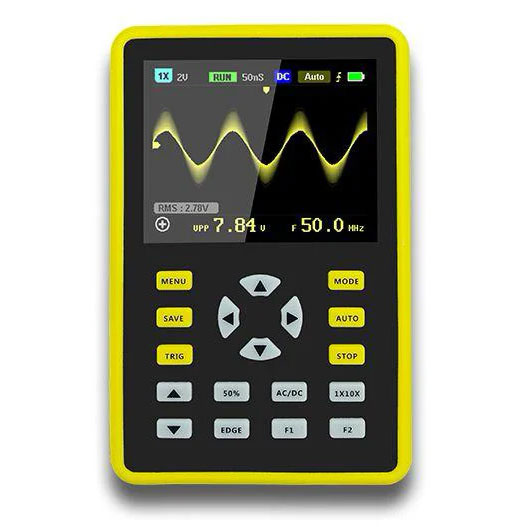

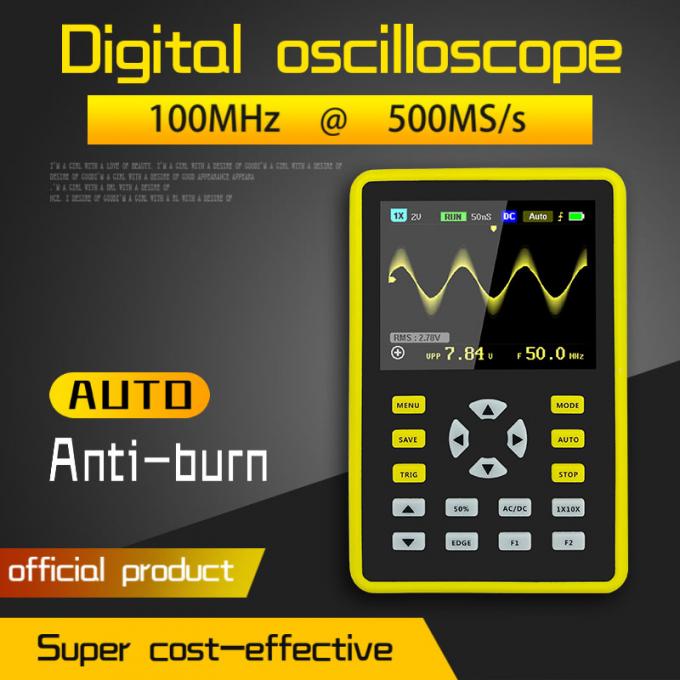

Цифровий осцилограф FNIRSI-5012H - портативний одно-канальний осцилограф з смугою пропускання 100 МГц, швидкістю вибірки 500 МВ/с і обсягом пам'яті: 128к. Функція тригера (одиночний, нормальний, автоматичний) може використовуватися як для аналогових, так і для цифрових сигналів. В осцилографі передбачений вбудований модуль захисту високої напруги, який захищає осцилограф від безперервного перенапруги до 400В і пікових перенапруг до 600 В. Для спрощеного використання осцилографа є режим автоматичного виміру сигналу.

Даний вимірювальний прилад оснащений високо-чітким екраном розміром 2,4 дюйма і роздільною здатністтю 320*240 пікселів. Дуже зручною є функція збереження сигналів, при цьому вбудована пам'ять осцилографа об'ємом 64 Мб може зберігати до 2000 вимірювань. Процес збереження простий - форма сигналу зберігається на будь-якому етапі вимірювання шляхом одного натискання кнопки.

Не можна не відзначити відмінний і функціональний файловий менеджер з підтримкою перегляду ескізів і додаткової інформації, а так само можливістю повороту зображення і їх видалення. Повністю заряджена вбудована літієва батарея ємністю 3000 мАг дозволяє використовувати осцилограф протягом 8 годин. Корпус приладу оснащений захисним силіконовим чохлом.

Переваги осцилографа FNIRSI-5012H:

  • Інтелектуальний захист, може витримувати напругу до 600 Вольт
  • Технологія після світіння
  • 2.4 дюймовий кольоровий екран
  • 100 МГц аналоговий вхід, 500 MS / s частота дискретизації (1X = 5 МГц, 10X = 100 МГц)
  • Можливість збереження сигналів натисканням на одну кнопку
  • Вбудована пам'ять 64 Мб, дозволяє зберегти до 2000 сигналів
  • Потужний файловий менеджер, підтримка перегляду ескізів і детальної інформації, видалення та інших функцій
  • Діапазон вимірювання напруги, 1X може виміряти 0 ~ 80 В, 10X може виміряти 0 ~ 800 В
  • До 12 параметрів вимірювання: по напрузі VPP, VP, Vmax, Vmin, Vavg, Vrms, частотні, Duty +, Duty-, Time +, Time-, Time-, Time
  • Фіксація сигналу в будь-який час (Стоп-кадр)
  • Кнопка автоматичного вимірювання сигналу
  • Тригер запуску (одиночний, нормальний, автоматичний режим)
  • Вбудований перезаряджається літієвий акумулятор 3000 мАг
  • Регулювання яскравості екрану
  • Технологія стиснення пам'яті, оновлення форми хвилі екран не мерехтить
  • Противоскользящий силіконовий чохол
  • Маленький розмір

Технічні характеристики:

  • Смуга пропускання, і кількість каналів: 100 МГц х 1 канал, фронт наростання: 3 нс
  • Швидкість вибірки: 500 МВ/с
  • Об'єм пам'яті: 128к точок
  • Діапазон розгортки: від 6 нс/поділів до 50 с/поділів.
  • Розгортка по вертикалі: від 50 мВ /поділів до 100 В /поділів.
  • Максимальна вимірювана напруга: 80 В (дільник 1X), 800 В (дільник 10X)
  • Курсорні вимірювання: амплітудні, часові
  • Автоматичні вимірювання: 12 параметрів
  • Тип входу: відкритий DC, закритий АС, вхідний імпеданс: 1МОм, 25пФ
  • Дисплей: 2,4 "TFT: 320x240
  • Живлення: акумулятор 3000 мАг
  • Габарити: 114 х 74 х 33 мм
  • Вага: 250 грам

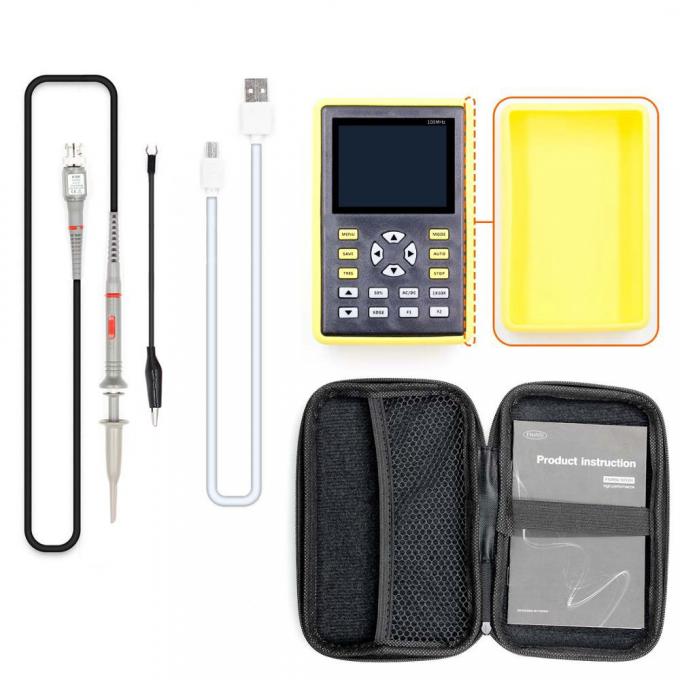

Комплектація:

  • Портативний осцилограф FNIRSI-5012H - 1 шт.
  • Щуп 100 Мгц з подільником 1х і 10х - 1 шт.
  • Кабель micro-USB - 1 шт.
  • Інструкція (англ.)
  • Сумка для зберігання і перенесення - 1 шт.
  • Високоякісна презентабельна упаковка

Відгуки покупців про Портативный цифровой осциллограф FNIRSI-5012H

Ігор (07.02.2023)

Апарат на свою вартість суперовий, майже ідеальний компроміс ціна/функціонал/хар-ки.

Відповісти

Кучман Александр (29.11.2022)

Для работы с автомобилями - отличный прибор.

Відповісти

Валерий (04.02.2022)

У приборчика есть баг.
Если растягивать график по горизонтали, то меняется измеряемая частота.
А если растягивать меандр по вертикали, то меняется напряжение.
Думал проблема в моем осцилографе. Но посмотрел более внимательно обзоры - похоже это болезнь прошивки.
Видимо расчет частоты и напряжение делается на основе отображаемого меандра.

Відповісти

Дмитрий (21.12.2021)

Подскажите, сигнал UART 19200 можно рассмотреть? Интересуют фронт, спад.

Відповісти

admin (22.12.2021)

Да, можно.

Відповісти

Роман (20.09.2021)

Недавно придбай цей осцилограф і перевіривши його на простій кроні тобто 9В показав 8,6В а мультиметр показав 9,2В, надто велика похибка як для цифрового осцилографа.

Відповісти

Юра (08.06.2021)

Хороший осциллограф за свои деньги. До 5 мГц можно работать с меандром, потом превращается в синус , до 80 мГц можно работать с синусом.. Как высокочастотный вольтметр Показывает неплохо, погрешность не более 3 % Как частотометр имеет разрядность всего три цифры, при измерении частоты выше 10 мГц точность измерения частоты сигнала ограничивается сотнями кГц. Сложные сигналы такие как "видио сигнал" прорисовываются хорошо, но разложить его на составляющие не получается.
В целом цена / качество на высоком уровне.

Відповісти

Виталий (18.05.2021)

Интересный осциллограф.
Для моего уровня самоделкина более чем достаточно.
Генератора выше 100КГц у меня нет поэтому насколько он соответствует заявленной полосе пропускания сказать не могу.

Відповісти
