Автоматичний контролер рівня води XH-M203, 12 В, релейний модуль

код: AOC387

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

98 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (6)
Поставити запитання

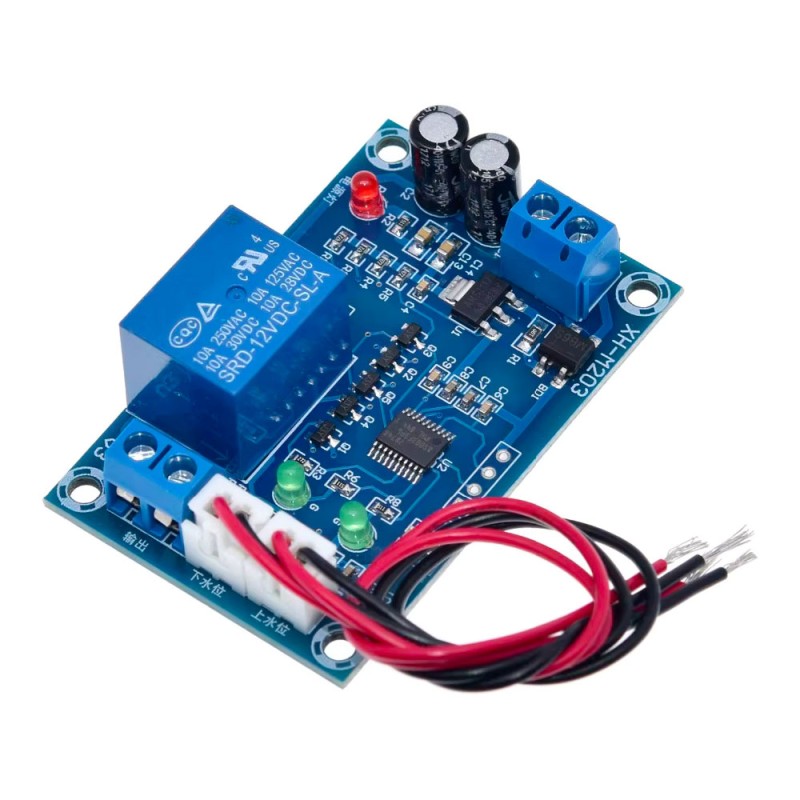

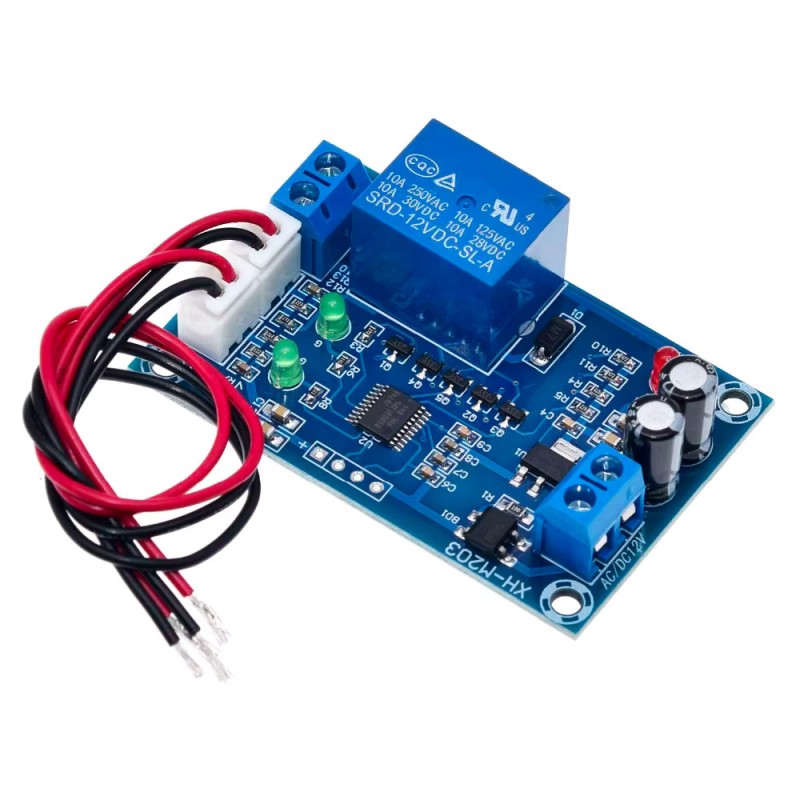

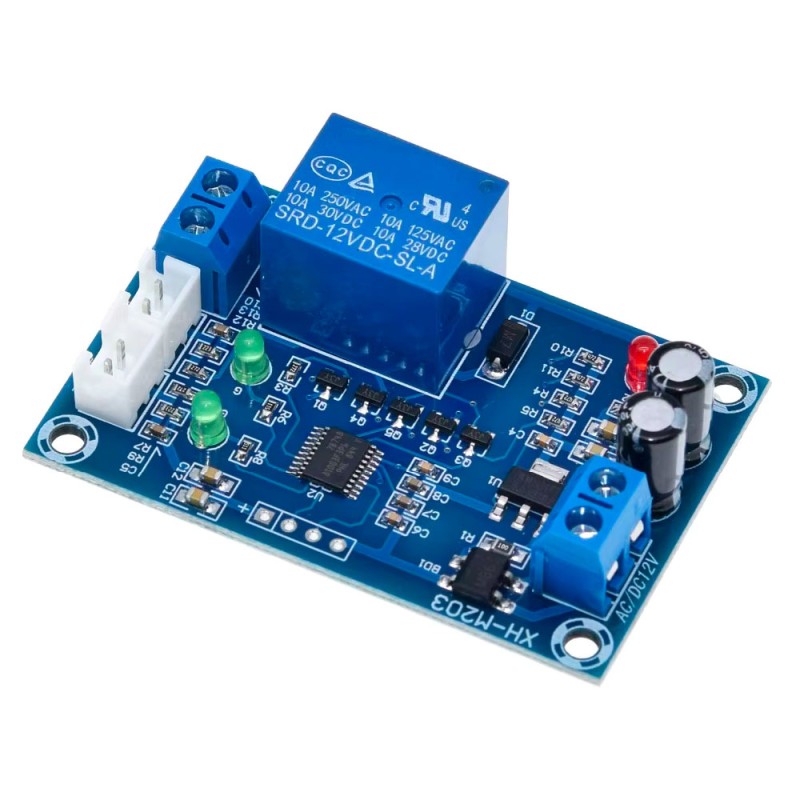

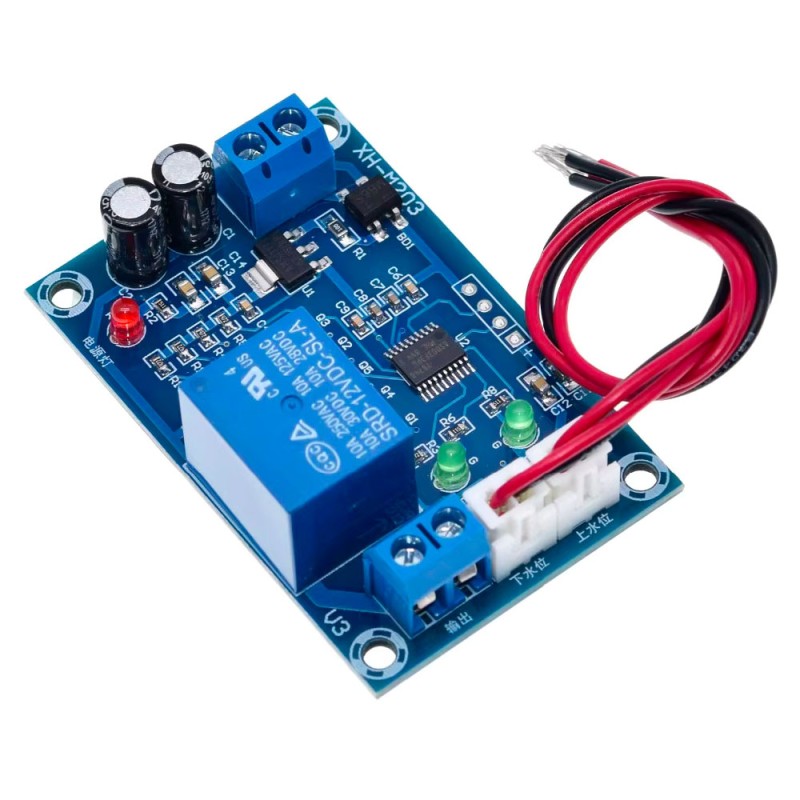

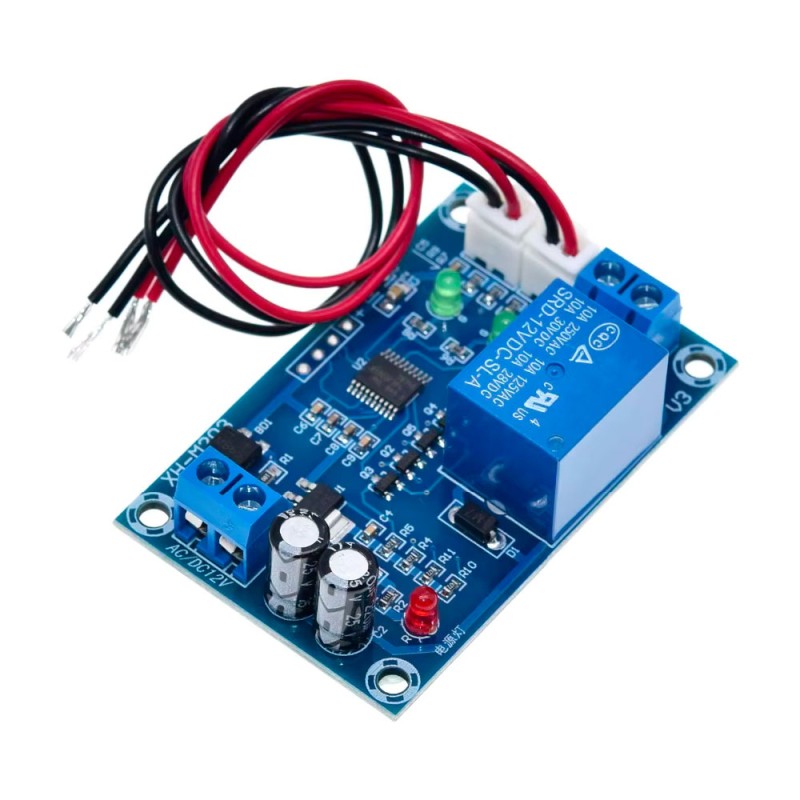

XH-M203 — компактний автоматичний контролер рівня води, призначений для керування насосом під час наповнення баків, резервуарів та інших ємностей. Модуль контролює два рівні води за допомогою датчиків і автоматично вмикає або вимикає насос, підтримуючи необхідний рівень без постійного втручання людини.

Контролер оснащений вбудованим електромагнітним реле, світлодіодними індикаторами стану та роз'ємами для підключення датчиків. За його допомогою можна організувати автоматичне наповнення ємності водою з колодязя, свердловини або іншого джерела.

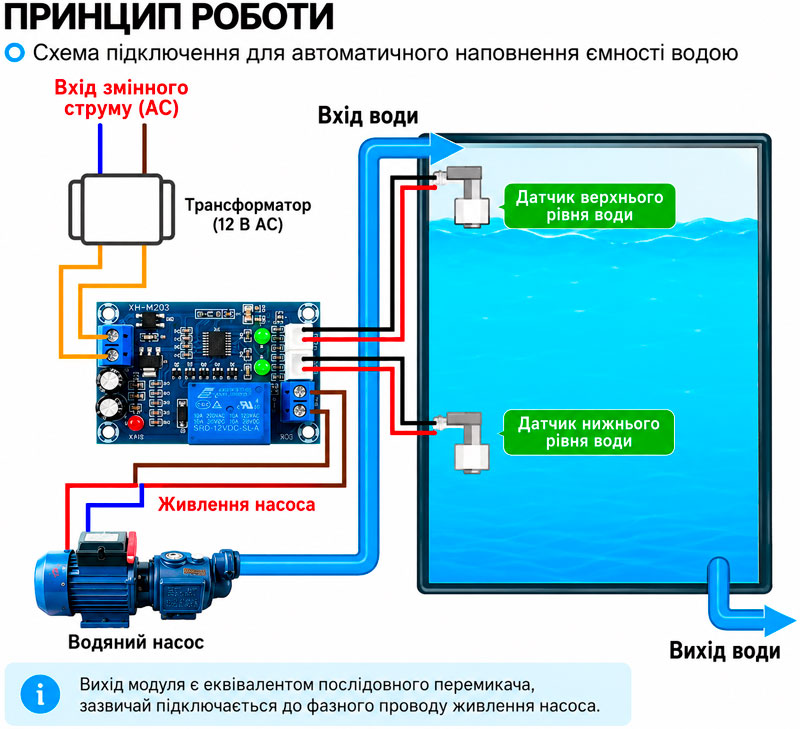

Принцип роботи. Контролер використовує два датчики рівня води: нижній і верхній:

Нижній рівень: коли вода опускається нижче нижнього датчика, контролер вмикає насос і починає наповнення резервуара.
Верхній рівень: коли вода досягає верхнього датчика, контролер вимикає насос, запобігаючи переповненню ємності.
Автоматичний цикл: після використання води та зниження її рівня контролер знову вмикає насос при досягненні нижнього порога.

Два світлодіодні індикатори дають змогу візуально контролювати стан датчиків рівня.

Особливості

Автоматичне керування насосом за двома рівнями води.
Вбудоване електромагнітне реле для комутації навантаження.
Живлення модуля від джерела 12 В змінного або постійного струму.
Світлодіодна індикація стану рівнів.

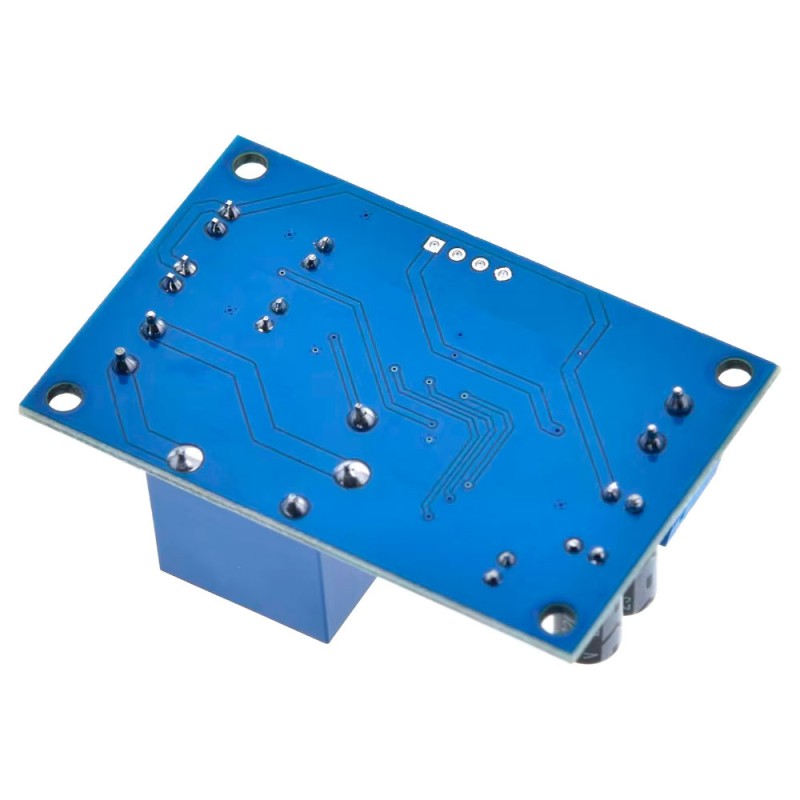

Компактна плата з монтажними отворами.

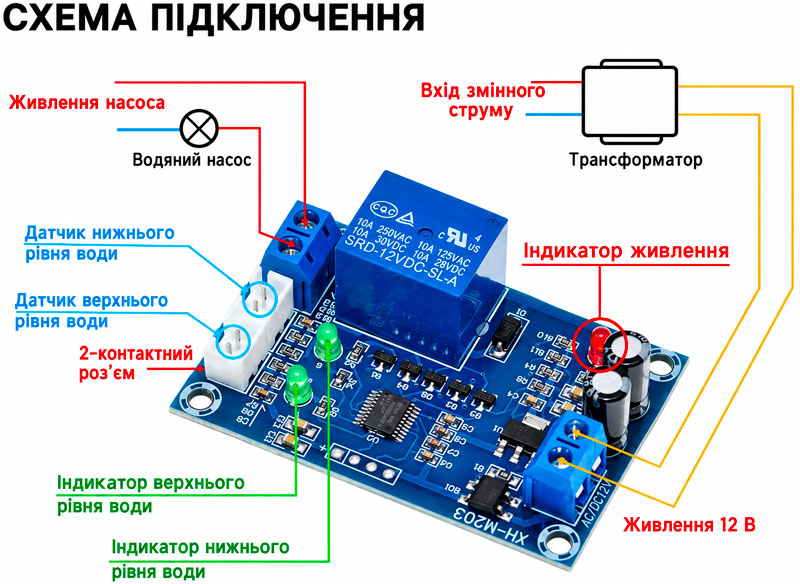

Просте підключення датчиків і насоса.

Технічні характеристики

Модель: XH-M203
Тип пристрою: автоматичний контролер рівня води
Робоча напруга: 12 В AC/DC
Вихід: релейний
Максимальний струм контактів реле: 10 А
Кількість контрольованих рівнів: 2
Розмір плати: приблизно 60.1 × 39 мм
Монтажні отвори: під гвинти M3

Сфера застосування

Автоматичне наповнення накопичувальних баків і резервуарів.
Керування насосом у системах водопостачання.
Підтримання рівня води в ємностях на дачі або в приватному будинку.
Автоматизація подачі води до технічних резервуарів.
Саморобні системи контролю рівня рідини.

Важливо: модуль живиться напругою 12 В. Зазначені 10 А стосуються характеристик контактів реле, а не гарантованого допустимого навантаження будь-якого насоса. Під час підключення двигуна необхідно враховувати його пусковий струм і характеристики навантаження. Для потужних насосів рекомендується використовувати додатковий контактор. Перед експлуатацією перевірте сумісність датчиків із контролером.

Відгуки покупців про Автоматический контроллер уровня воды XH-M203, 12 В, релейный модуль

Сергей (03.06.2026)

Реле отлично работает с електродными датчиками с сопротивлением жидкости до 20 кОм.

Відповісти

Владимир (02.11.2023)

а какие датчики (думаю герконовые) могут подойти для этой платы?

Відповісти

admin (03.11.2023)

Геркони або датчики на основі кінцевих вимикачів.

Відповісти

klarkmid (11.04.2023)

Модуль работает, но реле срабатывает инвертированно, вместо включения нагрузки, он ее отключает. Это поправимо, может подскажете?

Відповісти

admin (11.04.2023)

Для керуванням насосом так й повинно бути. Як варіант - замінити реле на реле що перемикає контакти.

Відповісти

Московка Павел (17.02.2022)

Все хорошо, модуль работает прекрасно, нареканий нет. Заказ оформили быстро. Оперативно отправили. Спасибо Вам большое.

Відповісти
