Модуль RGB-світлодіода 5050 для Arduino

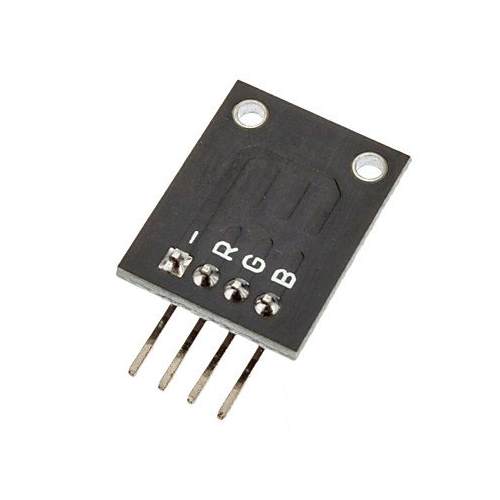

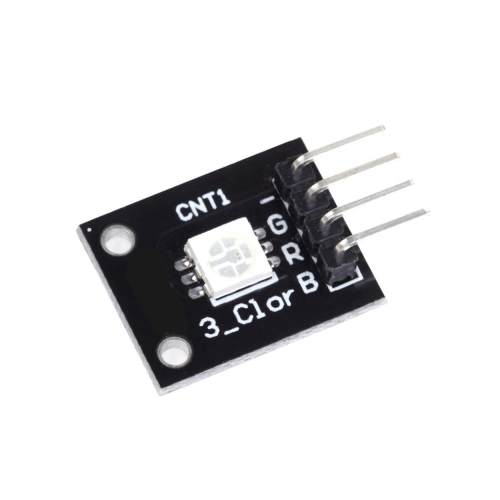

Модуль RGB-світлодіода KY-009 призначений для використання в моделях і пристроях що використовують платформу Arduino. Світлодіод містить кристали трьох кольорів: червоний, зелений і синій. Вони можуть світитися одночасно або окремо. Керуючи яскравістю кожного кристалу, Ви можете керувати кольором світлодіода. На платі модуля розташований штирьовий роз'єм який має 4 контакти з позначеннями.

RGB-світлодіоди застосовуються для індикації режимів роботи приладів, підсвічування РКІ індикаторів і клавіш. Використовується в іграшках і складній розважальній техніці. Багатобарвне підсвічування надає широкий простір для дизайнерських рішень, що важливо в рекламі, для оформлення клубів, концертних залів і при проведенні різних масових заходів. Оригінальний ефект створюється при підсвічуванні води і крижаних скульптур. Ви можете подавати різне значення ШІМ-сигналу в діапазоні від 0 до 255, що дозволить отримати практично будь-який колір з 16 000 000 можливих.

Характеристики:

• номінальний струм: 20 мА
• максимальний імпульсний струм: 50 мА
• пряма номінальна напруга (червоний): 2 В
• пряма номінальна напруга (зелений): 3,4 В
• пряму номінальна напруга (синій): 3,4 В
• максимальна зворотна напругу: 5 В

Пример скетча:

int redpin = 11; // select the pin for the red LED
int bluepin = 10; // select the pin for the blue LED
int greenpin = 9; // select the pin for the green LED
int val=0;
void setup ()
{ pinMode (redpin, OUTPUT);
pinMode (bluepin, OUTPUT);
pinMode (greenpin, OUTPUT);
Serial.begin (9600); }
void loop ()
{ for (val=255; val>0; val--)
{ analogWrite (11, val);
analogWrite (10, 255-val);
analogWrite (9, 128-val);
delay (1); }
for (val = 0; val <255; val++)
{ analogWrite (11, val);
analogWrite (10, 255-val);
analogWrite (9, 128-val);
delay (10); }
Serial.println (val, DEC); }
