ШІМ-регулятор швидкості двигуна CCMHCN DC 6–90В, 15А, 1000Вт
код: AOC760
Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців
гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартостіУважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
125 грн
в наявності
Опис
Відгуки (3)
Поставити запитання

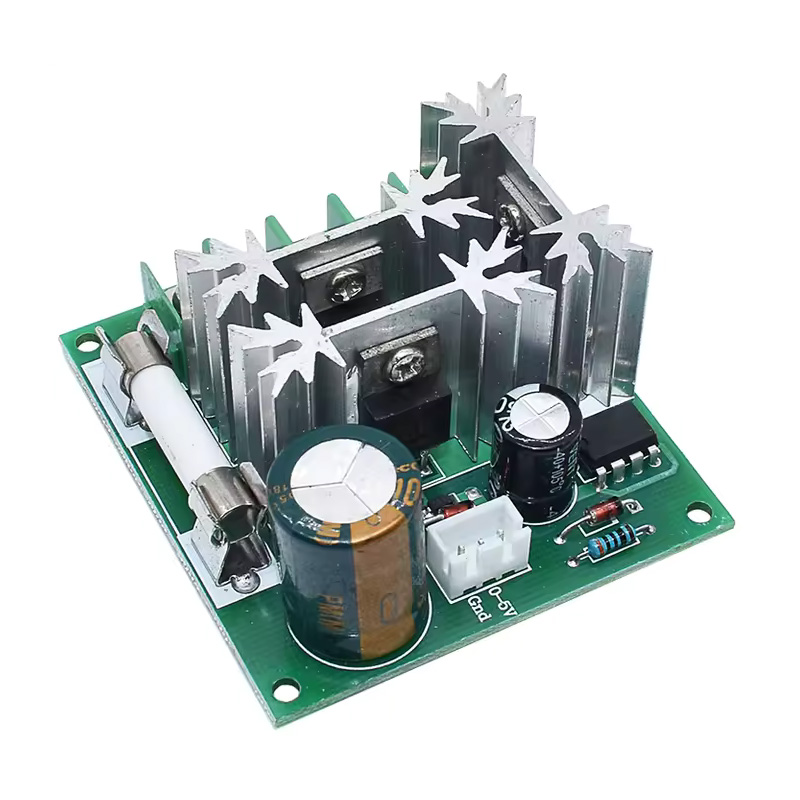

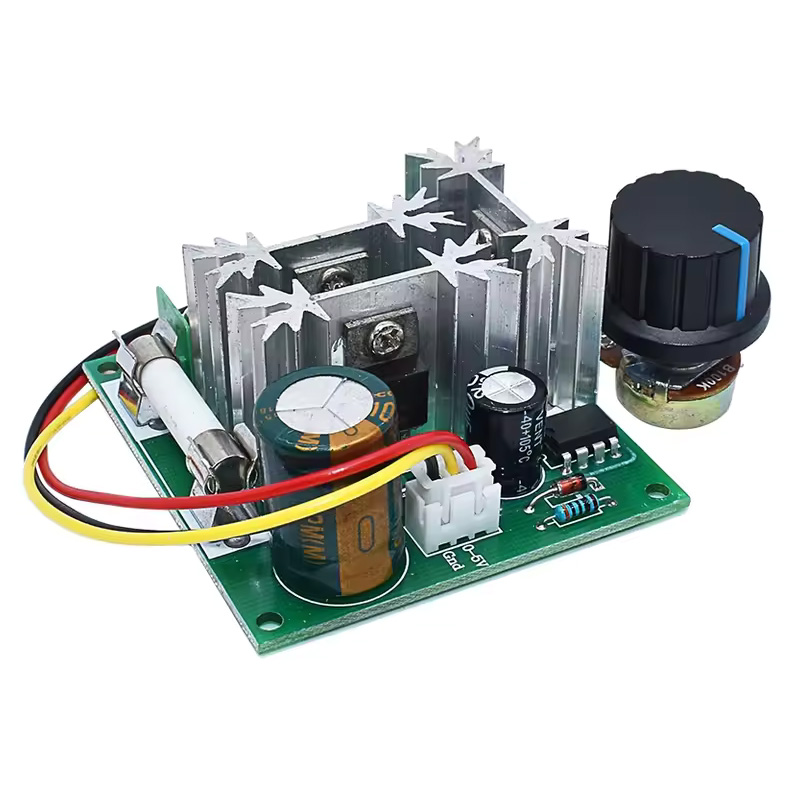

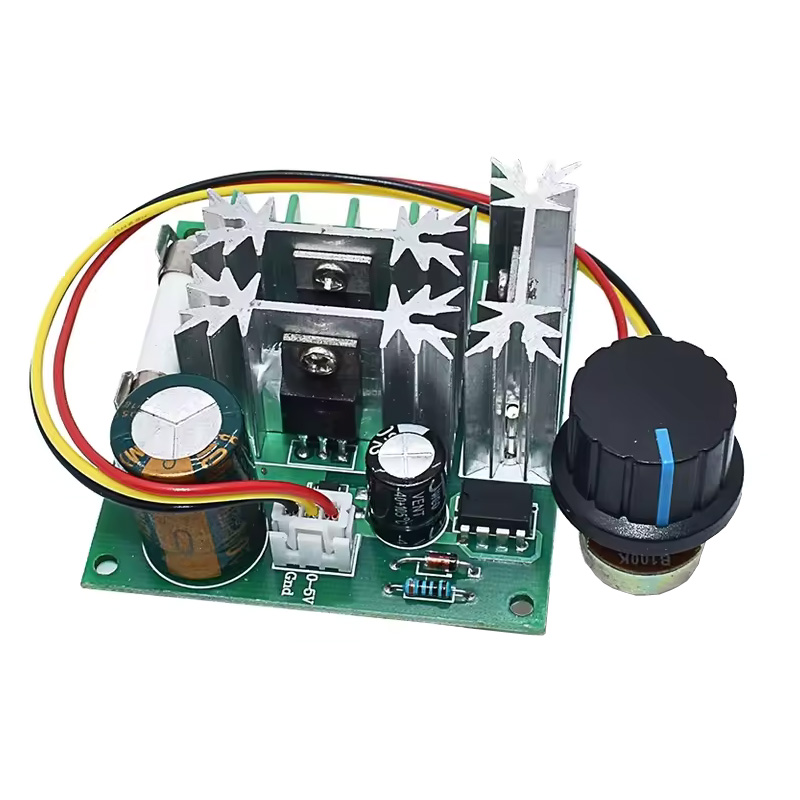

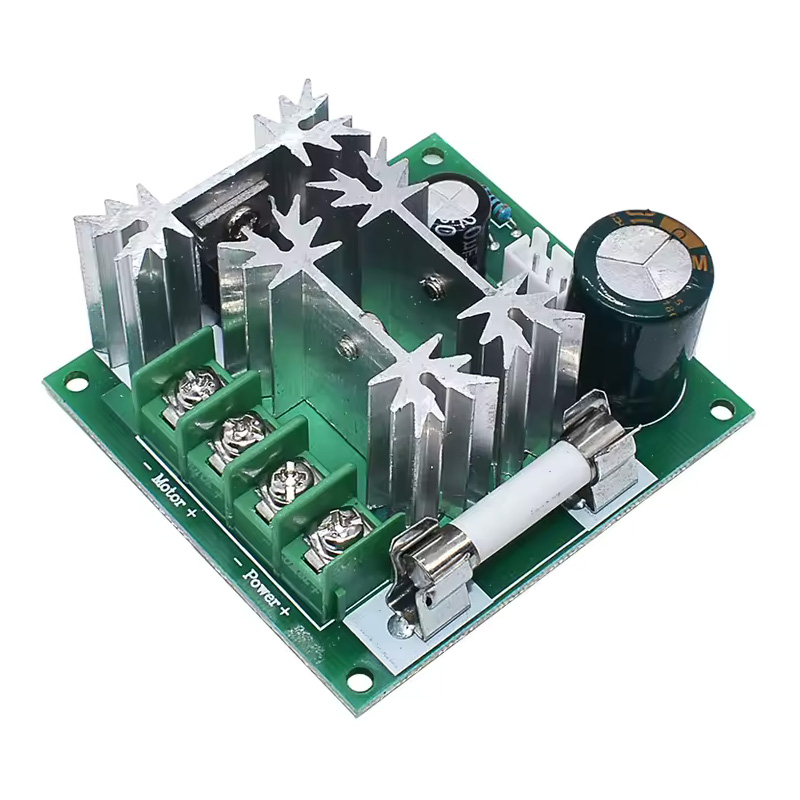

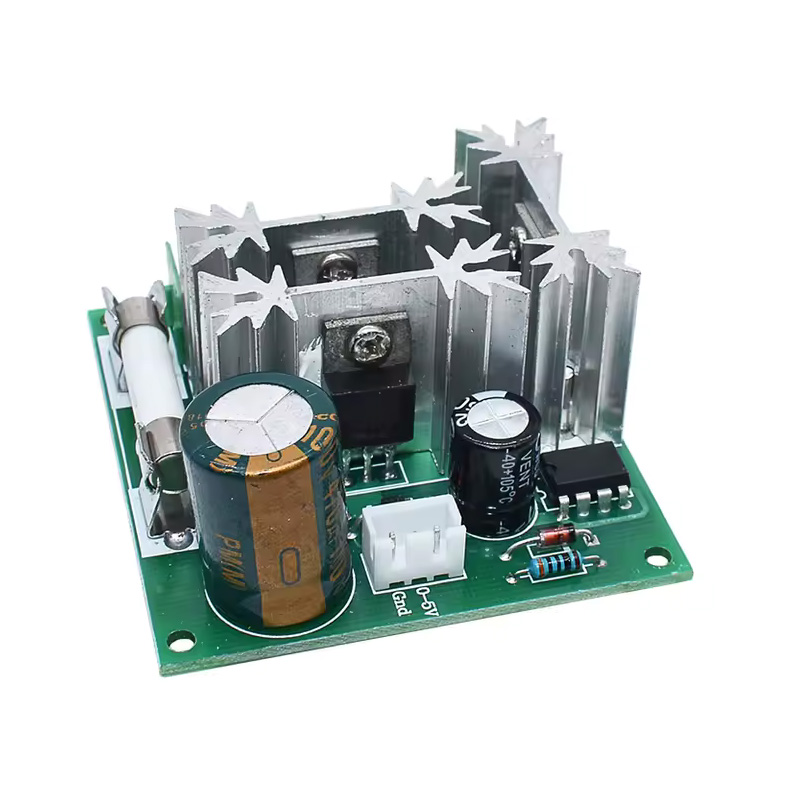

Універсальний регулятор швидкості на основі широтно-імпульсної модуляції (PWM) призначений для плавного керування обертами колекторних двигунів постійного струму. Завдяки широкому діапазону вхідної напруги від 6 до 90 В пристрій підходить для промислового обладнання, насосів, вентиляторів, конвеєрів, робототехніки та різноманітних DIY-проєктів.
Регулювання здійснюється без значних втрат потужності, що забезпечує високий ККД та мінімальне нагрівання компонентів. Швидкість двигуна плавно змінюється від 0 до 100% за допомогою вбудованого потенціометра. Також передбачений вхід зовнішнього керування 0–5 В для інтеграції з Arduino, PLC та іншими системами автоматизації.
Особливості:
Широкий діапазон робочої напруги 6–90 В DC
Плавне регулювання швидкості від 0 до 100%
Максимальний струм до 15 А
Підтримка зовнішнього керування сигналом 0–5 В
Високочастотне PWM-регулювання 16 кГц
Компактні розміри та простий монтаж
Висока ефективність і низьке тепловиділення
Підключення:
Технічні характеристики:
Робоча напруга: 6–90 В DC
Номінальний струм: 8 А
Максимальний струм: 15 А
Максимальна потужність навантаження: до 1000 Вт
Частота PWM: 16 кГц
Діапазон регулювання: 0–100%
Вхід зовнішнього керування: 0–5 В
Струм споживання в режимі очікування: менше 5 мА
Розміри: 64 × 59 × 22 мм
Увага! Пристрій призначений для керування колекторними двигунами постійного струму та не підходить для безколекторних (BLDC) і асинхронних двигунів змінного струму.
Відгуки покупців про ШИМ-регулятор скорости двигателя CCMHCN 6–90В 15А 1000Вт
Максим (21.09.2025)
В целом, на удивление прилично.
Управление напряжением с делителя через отдельную колодку - удобно для разных вариантов контроля.
Резюк делителя идёт с ручкой и гайкой для установки.

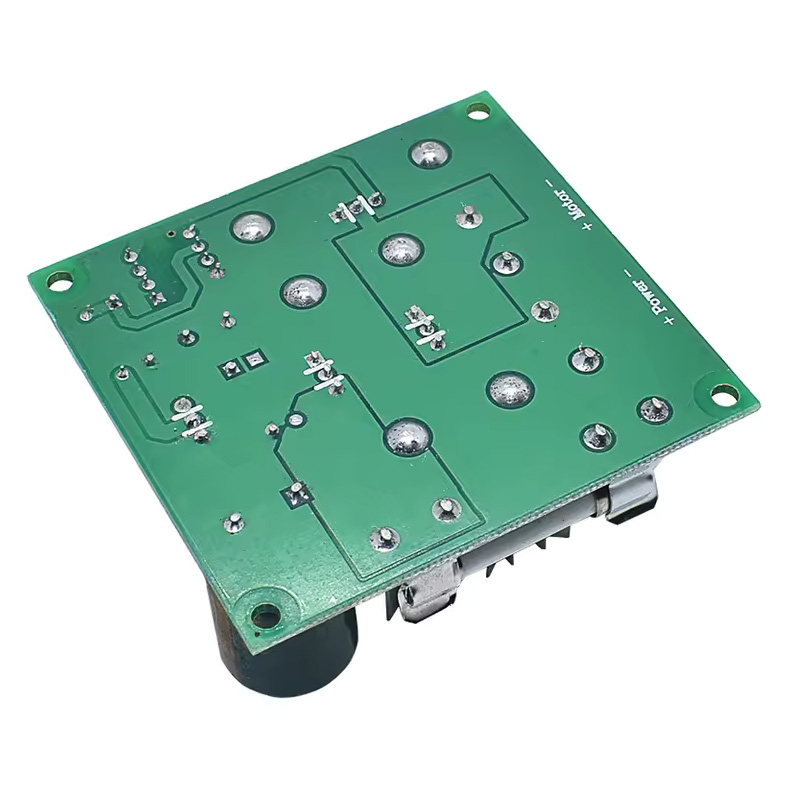

Дизайн платы солиден, даже чем-то референсным попахивает. Пайка норм, правда не без брызг припоя по лаку.
В составе шоттки SBRT30A100CT в качестве входного защитного диода, ключ IRF3710 и SB30100LCT в качестве обратного диода.
И некая таинственная шимка, с трудно читаемым названием, которого нет в каталоге у производителя.
В целом норм, хотя у аналога на 555-ом таймере из РКС параметры и цена чуть выше.
ps: забыл написать, единственный настораживающий момент - очень маленький зазор между радиаторами диодов. А потенциалы там разные.
Я б, от греха, вставил изолирующие прокладки.
Працює чодово став по діалоналі в самий бюджетний пилосос від розетки який для прикурювача працював, тепер працює на акумуляторах. Плавно стартує та зупиняє двигун. підключав максимально 4с lipo акум. Все круто
