ШИМ-регулятор скорости двигателя CCMHCN 6–90В 15А 1000Вт

код: AOC760

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

125 грн

в наличии

Купить в один клик

	2
	голосовать

Нашли дешевле?

Описание
Отзывы (3)
Задать вопрос

Универсальный регулятор скорости на основе широтно-импульсной модуляции (PWM) предназначен для плавного управления оборотами коллекторных двигателей постоянного тока. Благодаря широкому диапазону входного напряжения от 6 до 90 В устройство подходит для промышленного оборудования, насосов, вентиляторов, конвейеров, робототехники и различных самодельных проектов.

Регулирование осуществляется без существенных потерь мощности, что обеспечивает высокий КПД и минимальный нагрев элементов схемы. Скорость двигателя плавно изменяется от 0 до 100% с помощью встроенного потенциометра. Дополнительно предусмотрен вход внешнего аналогового управления 0–5 В, позволяющий интегрировать регулятор с контроллерами Arduino, PLC и другими системами автоматизации.

Особенности:

Широкий диапазон рабочего напряжения 6–90 В DC
Плавная регулировка скорости от 0 до 100%
Максимальный ток до 15 А
Поддержка внешнего управления сигналом 0–5 В
Высокочастотное PWM-регулирование 16 кГц
Компактные размеры и простой монтаж
Высокая эффективность и низкое тепловыделение

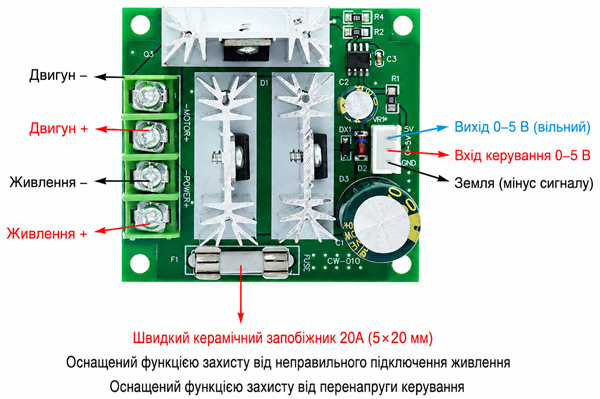

Подключение:

Технические характеристики:

Рабочее напряжение: 6–90 В DC
Номинальный ток: 8 А
Максимальный ток: 15 А
Максимальная мощность нагрузки: до 1000 Вт
Частота PWM: 16 кГц
Диапазон регулировки: 0–100%
Вход внешнего управления: 0–5 В
Ток потребления в режиме ожидания: менее 5 мА
Размеры: 64 × 59 × 22 мм

Внимание! Устройство предназначено для управления коллекторными двигателями постоянного тока и не подходит для бесщёточных (BLDC) и асинхронных двигателей переменного тока.

Отзывы покупателей про ШИМ-регулятор скорости двигателя CCMHCN 6–90В 15А 1000Вт

Максим (21.09.2025)

В целом, на удивление прилично.

Управление напряжением с делителя через отдельную колодку - удобно для разных вариантов контроля.

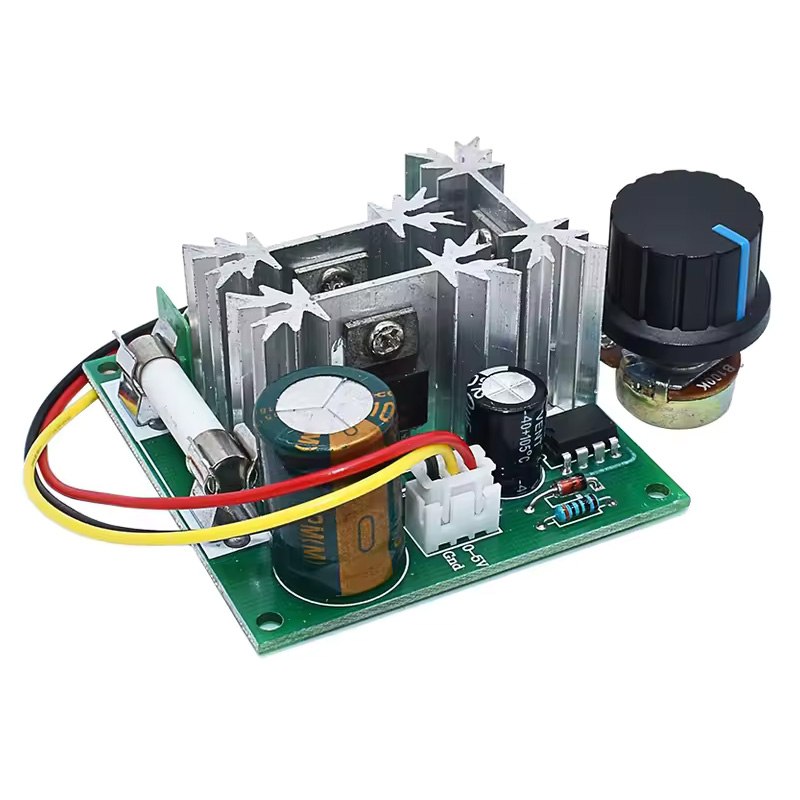

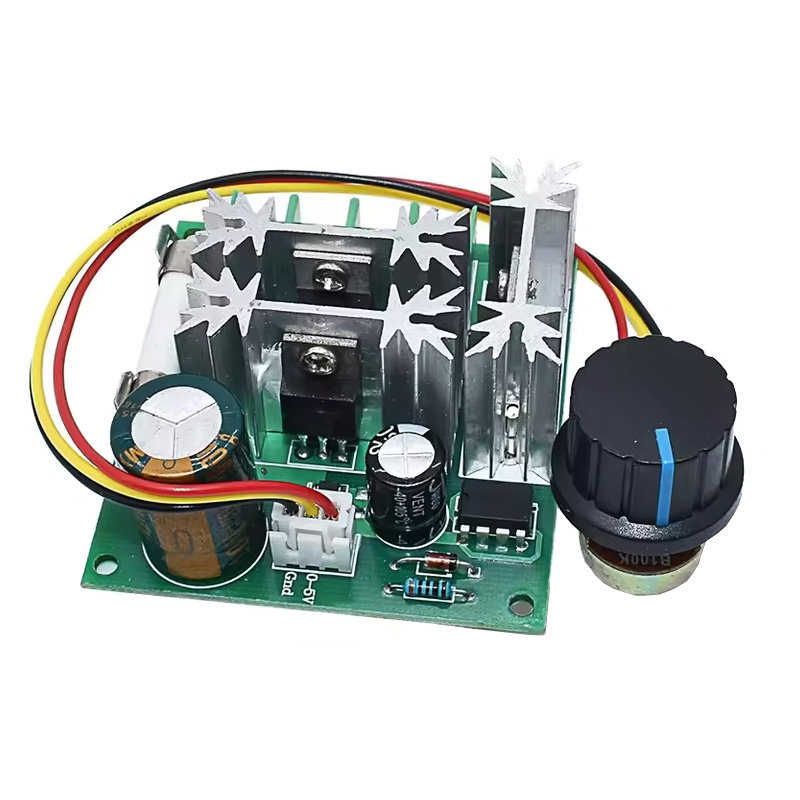

Резюк делителя идёт с ручкой и гайкой для установки.

Дизайн платы солиден, даже чем-то референсным попахивает. Пайка норм, правда не без брызг припоя по лаку.

В составе шоттки SBRT30A100CT в качестве входного защитного диода, ключ IRF3710 и SB30100LCT в качестве обратного диода.
И некая таинственная шимка, с трудно читаемым названием, которого нет в каталоге у производителя.

В целом норм, хотя у аналога на 555-ом таймере из РКС параметры и цена чуть выше.

Ответить

Максим (24.09.2025)

ps: забыл написать, единственный настораживающий момент - очень маленький зазор между радиаторами диодов. А потенциалы там разные.
Я б, от греха, вставил изолирующие прокладки.

Ответить

Олег (06.07.2024)

Працює чодово став по діалоналі в самий бюджетний пилосос від розетки який для прикурювача працював, тепер працює на акумуляторах. Плавно стартує та зупиняє двигун. підключав максимально 4с lipo акум. Все круто

Ответить
