ШІМ регулятор обертів двигуна постійного струму 12-40В 10А

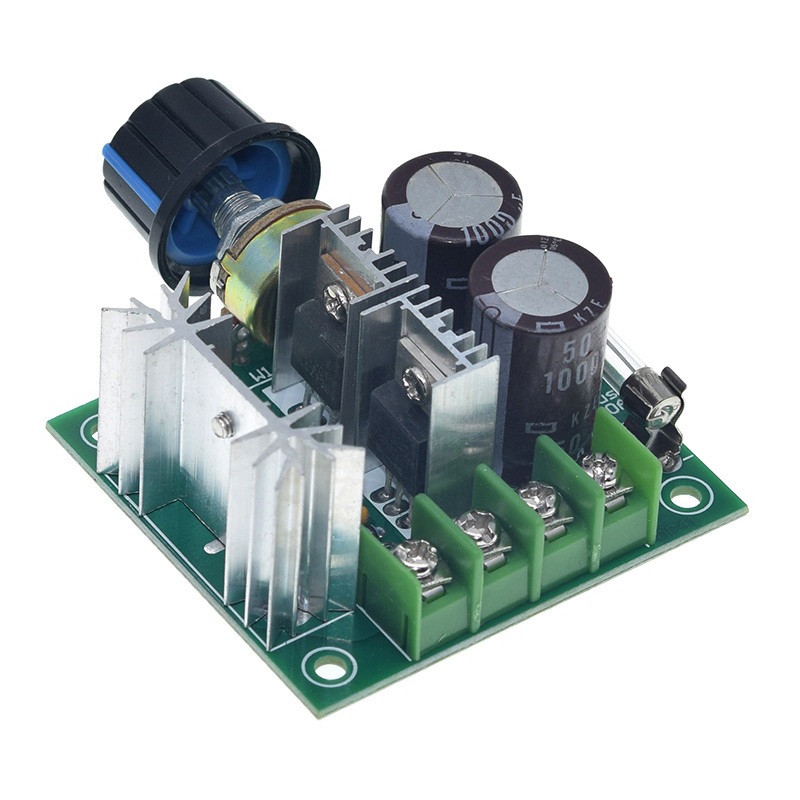

Даний модуль призначений для регулювання швидкості двигунів постійного струму (потужності навантаження). Модуль можна застосовувати для зміни швидкості обертання двигунів, зміни яскравості світла лампи і т.і. Модуль спроектований на 2 транзисторах, подстроечном резисторі і інших допоміжних компонентах, які забезпечують правильну роботу модуля. Модуль управляє обертами використовуючи ШІМ (широтно-імпульсна модуляція). ШІМ управління полягає в зміні тривалості імпульсів при постійній частоті проходження імпульсів. За допомогою потенціометра здійснюється зміна швидкості електродвигунів. Опір змінного резистора становить 10 кОм. Шпаруватість імпульсів напруги постійного струму змінюється в діапазоні від 10 до 100%.

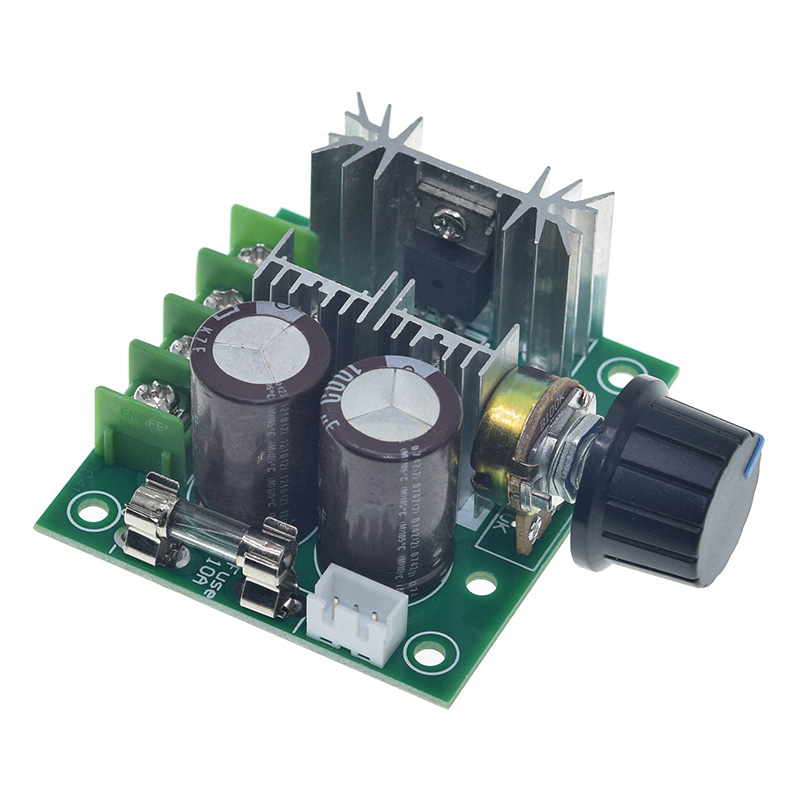

Даний ШІМ регулятор призначений для управління навантаженням до 10 А (гранична сила струму). Рекомендується використовувати навантаження трохи менше максимальної сили струму. Також на платі модуля є запобіжник 10 А. Максимальна вихідна потужність ШІМ регулятора 400 Вт. У корпус транзистора вмонтовано охолоджуючий пристрій у вигляді радіатора, який забезпечує охолодження компонента при великому навантаженні.

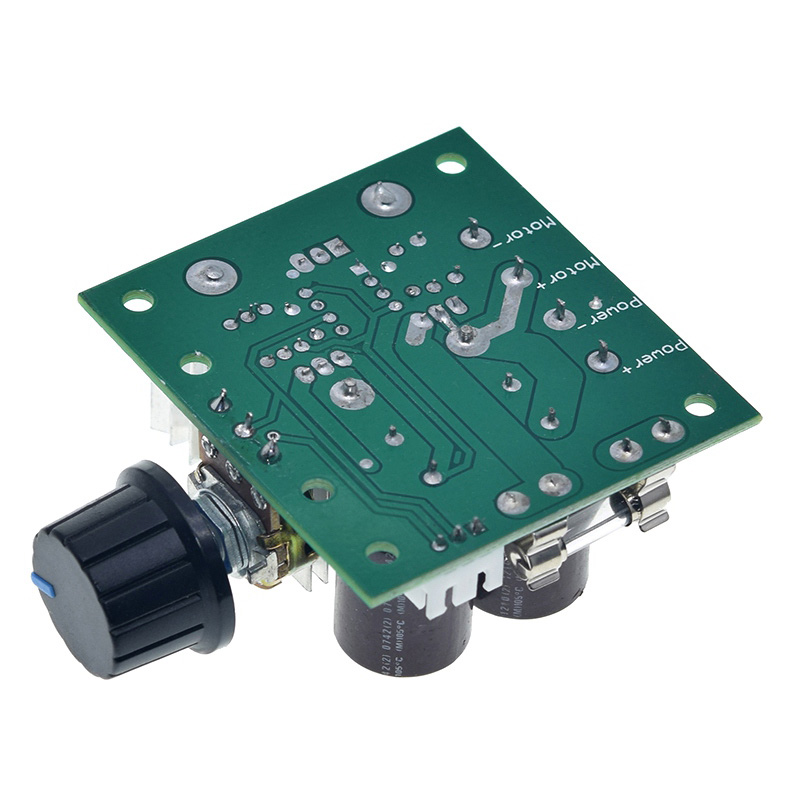

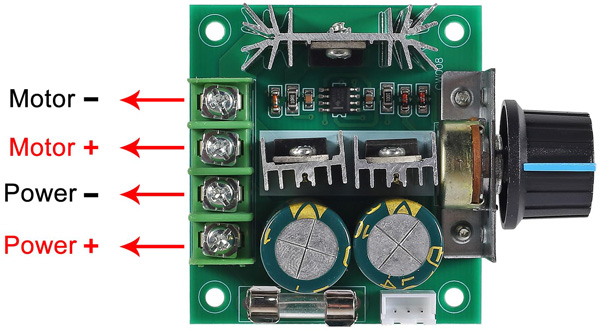

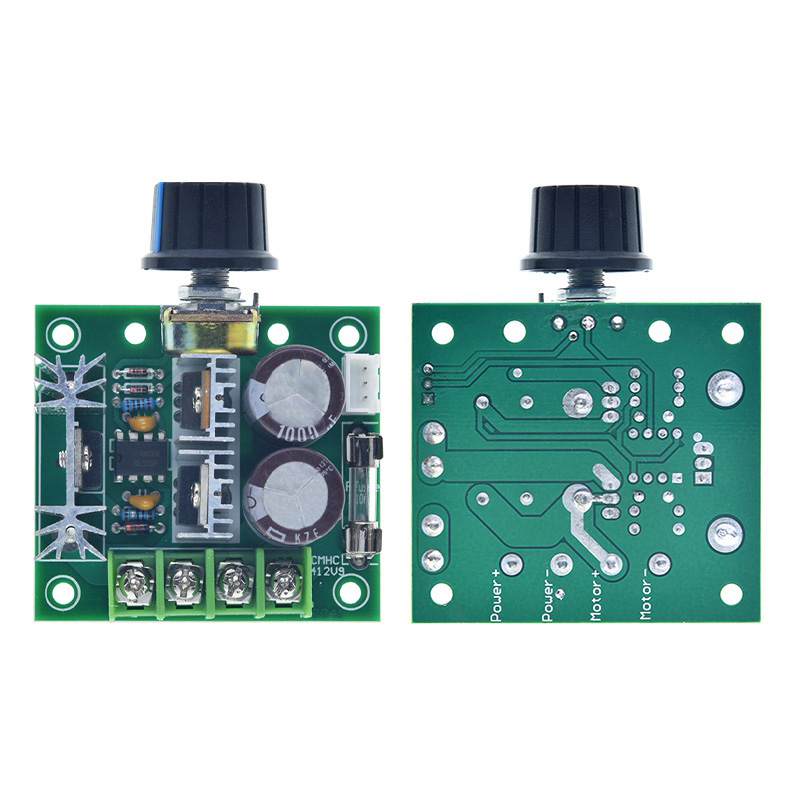

Плата має 4 клемника:

• POWER +: напруга живлення модуля 12 - 40 В
• POWER-: «земля»
• MOTOR +: напруга живлення мотора
• MOTOR-: загальний дріт мотора

Подається напруга від зовнішнього пристрою живлення. Діапазон вхідної напруги живлення становить від 12 до 40 В. На платі розташовані отвори для кріплення модуля до поверхні.

Характеристики:

• Вхідна напруга, В: 12 ... 40
• Максимальна вихідна потужність, Вт: 400
• Максимальний безперервний вихідний струм, А: 10
• Діапазон регулювання,%: 10 ... 100
• Частота ШІМ, КГц: 30

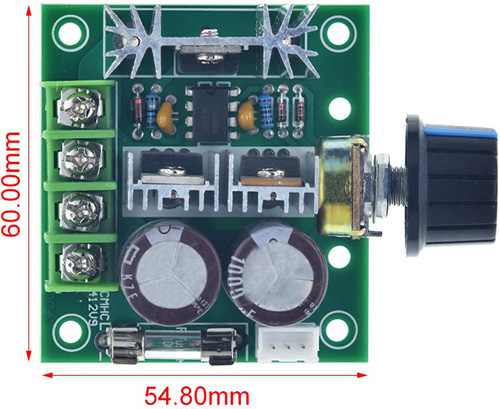

• Розміри модуля, мм: 55 х 60 х 28
