ШИМ регулятор оборотов двигателя постоянного тока 12-40В 10А

Данный модуль предназначен для регулирования скорости двигателей постоянного тока (мощности нагрузки). Модуль можно применять для изменения скорости вращения двигателей, изменения яркости света лампы и т.д. Модуль спроектирован на 2 транзисторах, подстроечном резисторе и прочих вспомогательных компонентах, которые обеспечивают правильную работу модуля. Модуль управляет оборотами используя метод ШИМ (широтно-импульсная модуляция). ШИМ управление заключается в изменении длительности импульсов при постоянной частоте следования импульсов. С помощью потенциометра осуществляется изменение скорости электродвигателей. Сопротивление переменного резистора составляет 10 кОм. Скважность импульсов напряжения постоянного тока изменяется в диапазоне от 10 до 100%.

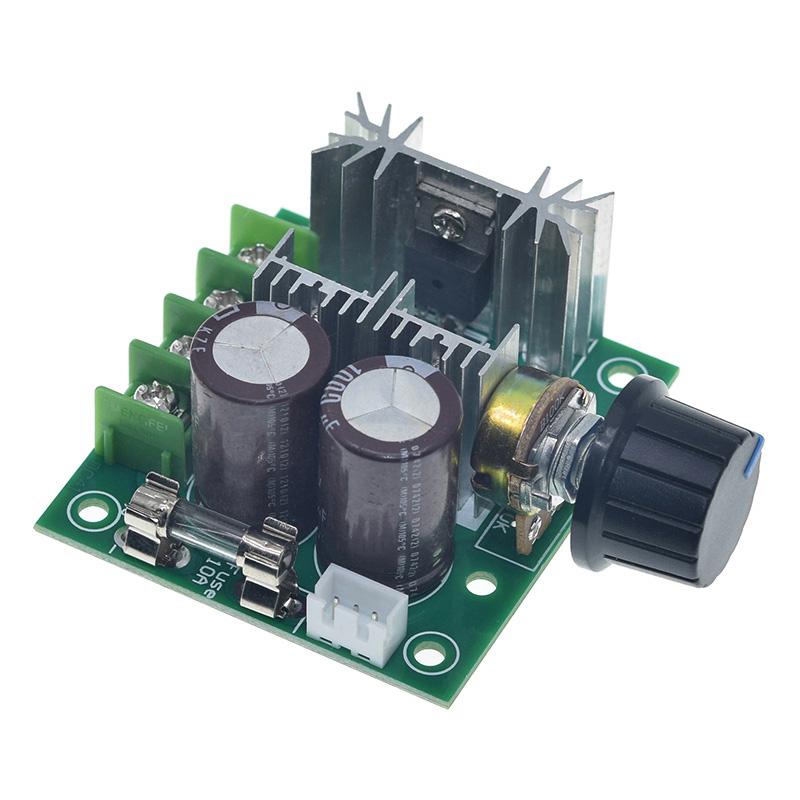

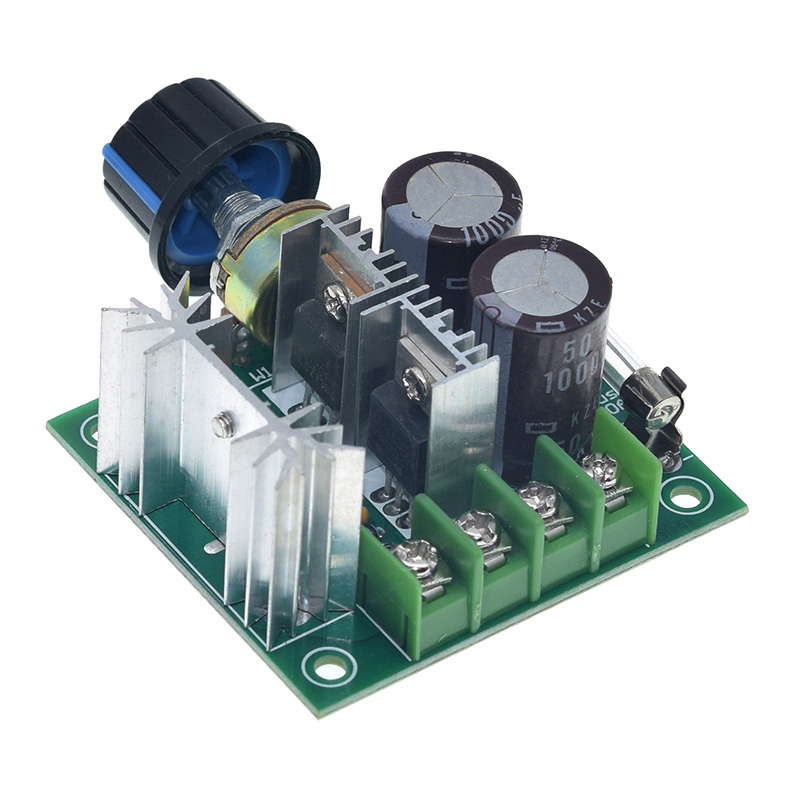

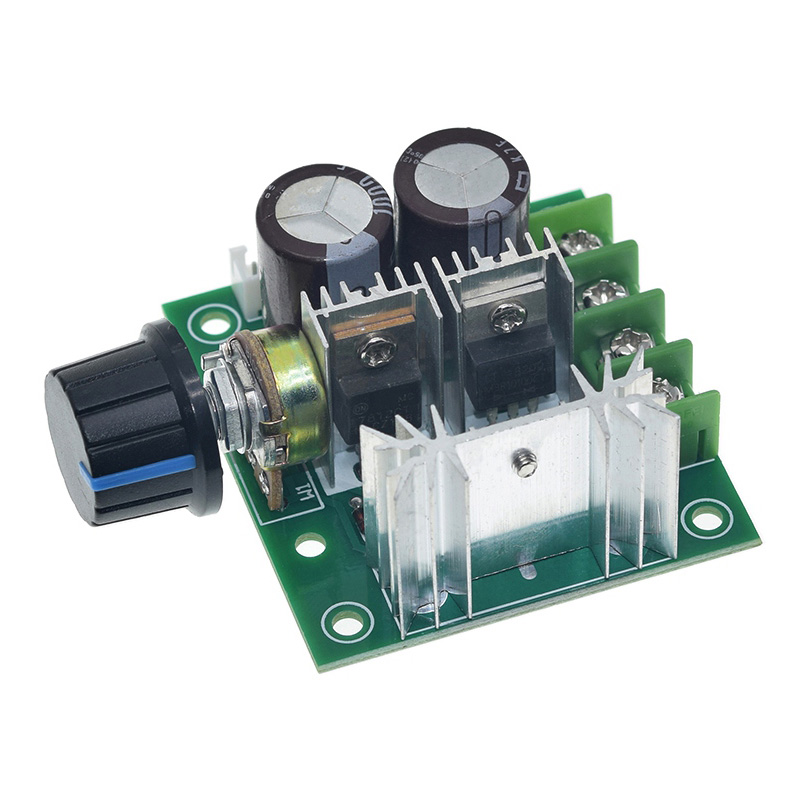

Данный ШИМ регулятор предназначен для управления нагрузкой до 10 А (предельная сила тока). Рекомендуется использовать нагрузку немного меньше максимальной силы тока. Также на плате модуля имеется предохранитель 10 А. Максимальная выходная мощность ШИМ регулятора 400 Вт. В корпус транзистора вмонтировано охлаждающие устройство в виде радиатора, который обеспечивает охлаждение компонента при большой нагрузке.

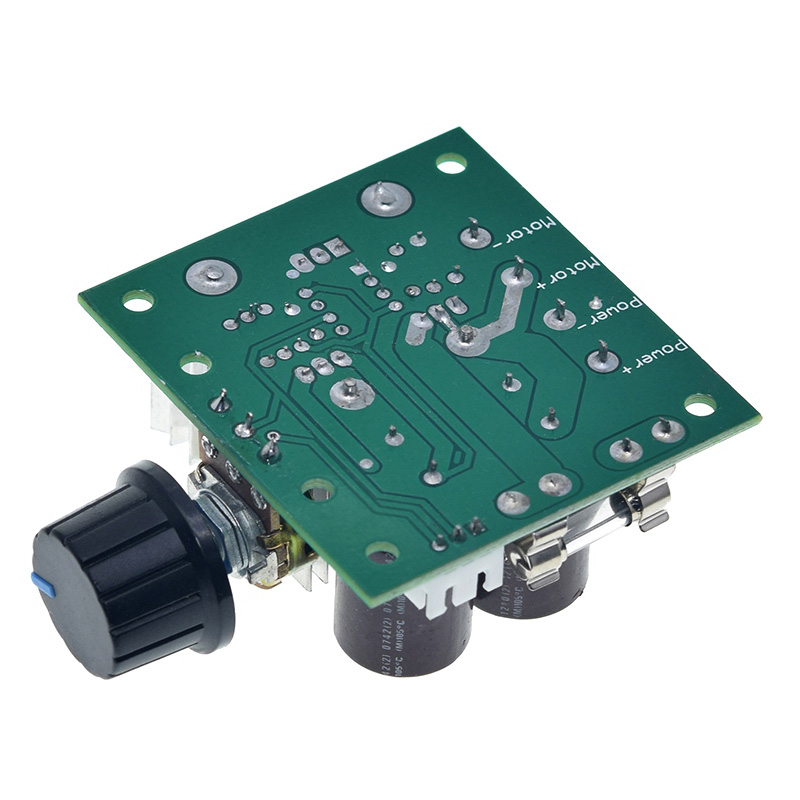

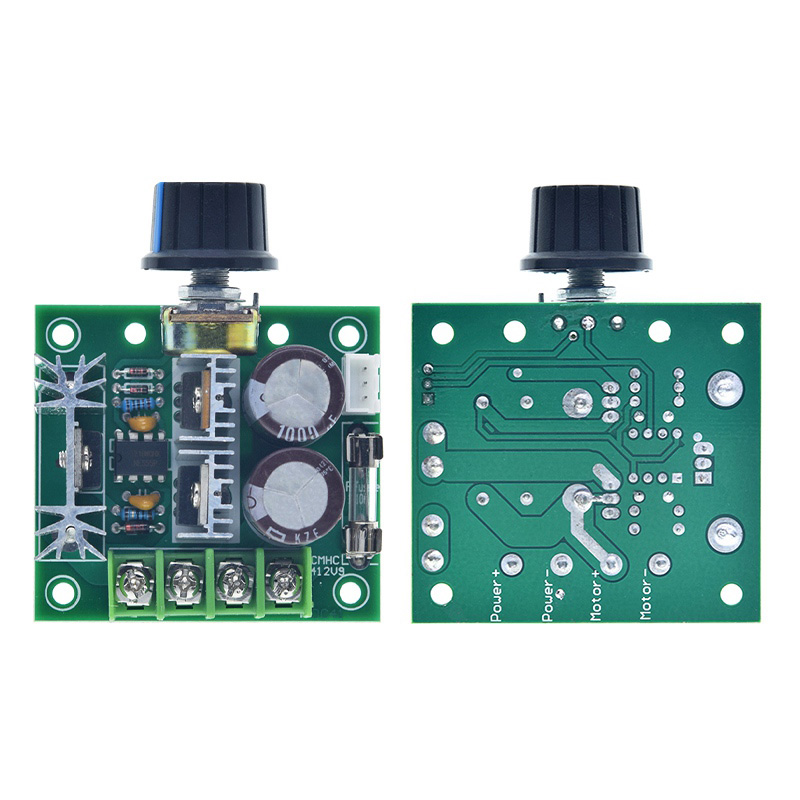

Плата имеет 4 клеммника:

• POWER+: напряжение питания модуля 12 - 40 В
• POWER-: «земля»
• MOTOR+: напряжение питания мотора
• MOTOR-: общий провод мотора

Подается напряжение питания от внешнего устройства питания. Диапазон входного напряжения питания составляет от 12 до 40 В. На плате расположены отверстия для крепления модуля к поверхности.

Характеристики:

• Входное напряжение, В: 12 ... 40
• Максимальная выходная мощность, Вт: 400
• Максимальный непрерывный выходной ток, А: 10
• Диапазон регулировки, %: 10 ... 100
• Частота ШИМ, КГц: 30
• Размеры модуля, мм: 55 х 60 х 28
