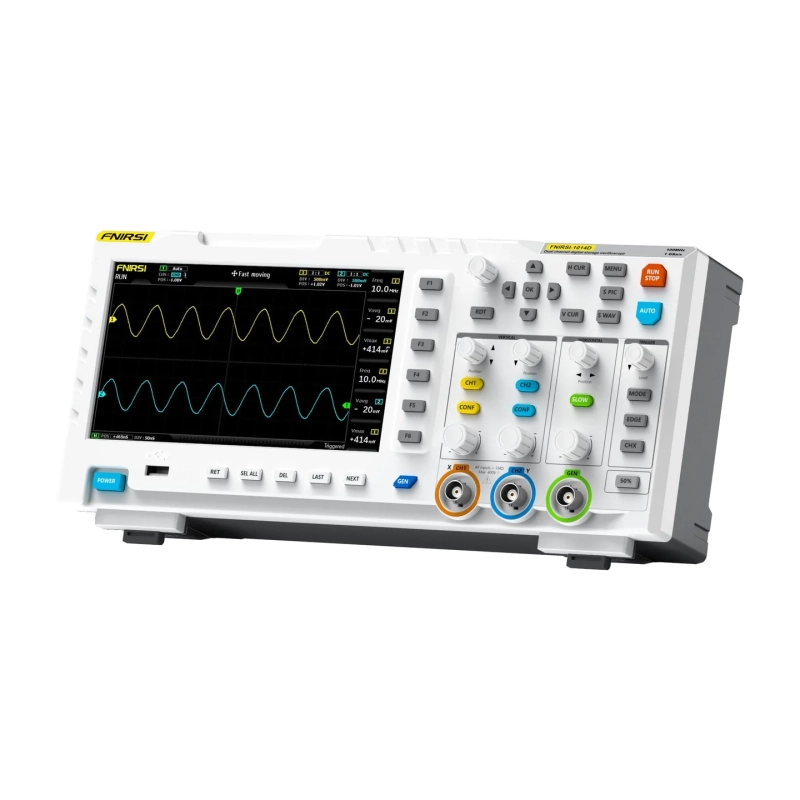

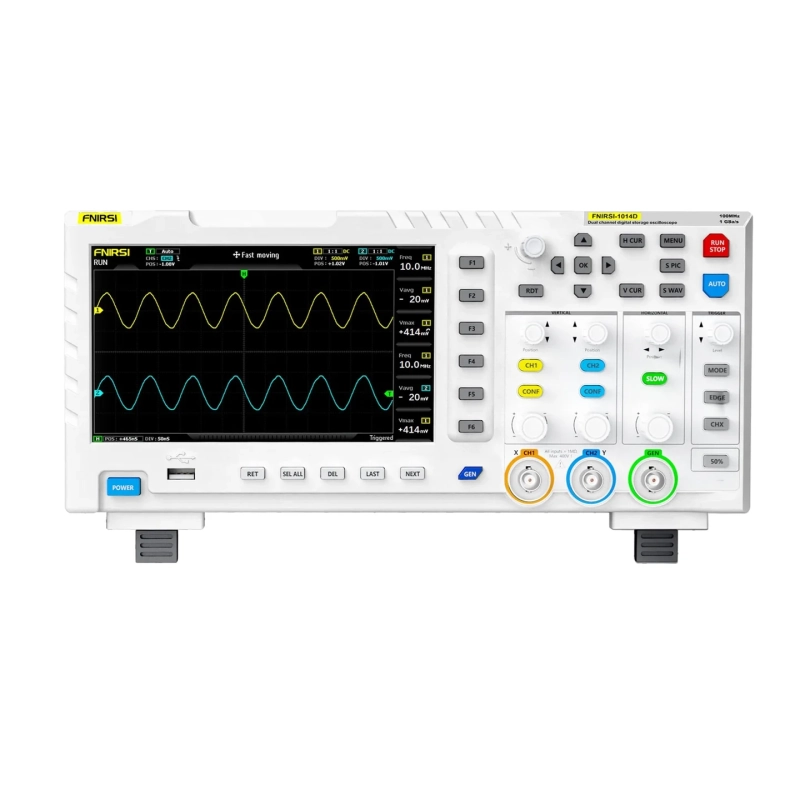

Цифровий осцилограф FNIRSI-1014D 2х100 МГц з вбудованим генератором сигналів

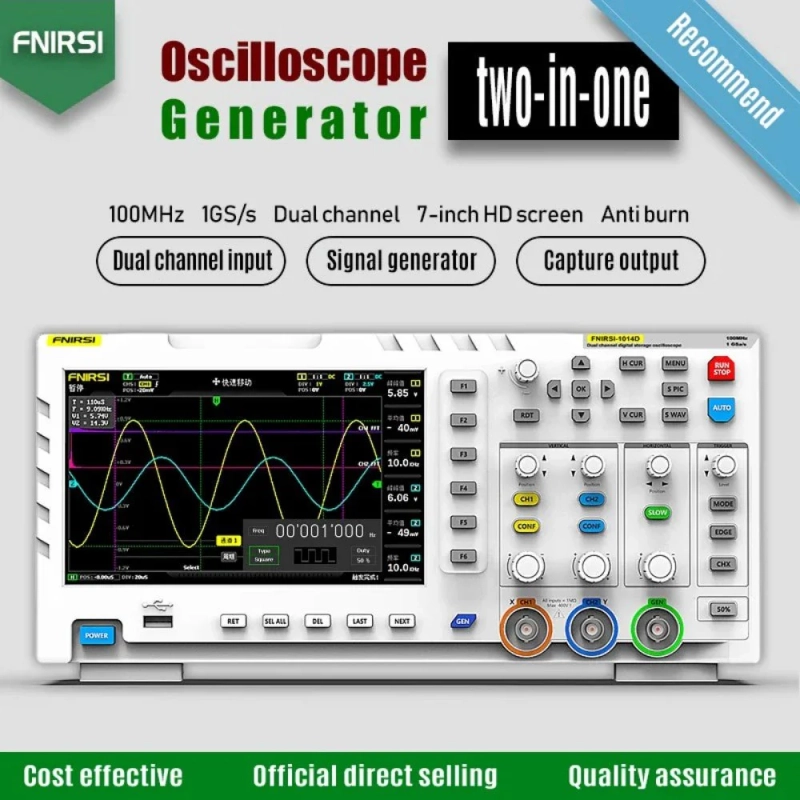

FNIRSI-1014D - це «два в одному», осцилограф і генератор сигналів, випущений компанією FNIRSI. Має різноманітні функції і високу практичність. Це економічний двоканальний настільний осцилограф для індустрії технічного обслуговування, досліджень і розробок. Осцилограф має смугу пропускання від 0 до 100 МГц. Частота дискретизації становить 1GSa/s, а вертикальна чутливість від 50 мВ/поділ до 500 В/поділ. Кількість каналів - 2. Значення максимальної напруги на вході: 40В (x1 зонд), 400В (x10 зонд). Розрядність АЦП - 8 біт. Осцилографи оснащений кольоровим, висококонтрастним дисплеєм 7 дюймовим TFT з роздільною здатністю 800*480. Захист входу до 400В. Є вбудована пам'ять, що дозволяє зберігати до 1000 скроневої і подальший їх експорт на комп'ютер через USB. Живлення: 5В (БЖ).

FNIRSI 1014D — це не лише цифровий осцилограф, а й повноцінний DDS-генератор сигналів, вбудований в один прилад.

Генератор підтримує 12 стандартних функціональних сигналів, а також користувацький імпульсний (chopping) сигнал із можливістю налаштування. Вихідний сигнал має амплітуду 2,5 Vpp, що дозволяє використовувати генератор для перевірки та налагодження найрізноманітніших електронних пристроїв і схем.

Глибина пам'яті осцилографа становить 240 Кбіт, а вбудований накопичувач об'ємом 1 ГБ дозволяє зберігати до 1000 знімків екрана та 1000 осцилограм, забезпечуючи зручне збереження результатів вимірювань і їх подальший аналіз.

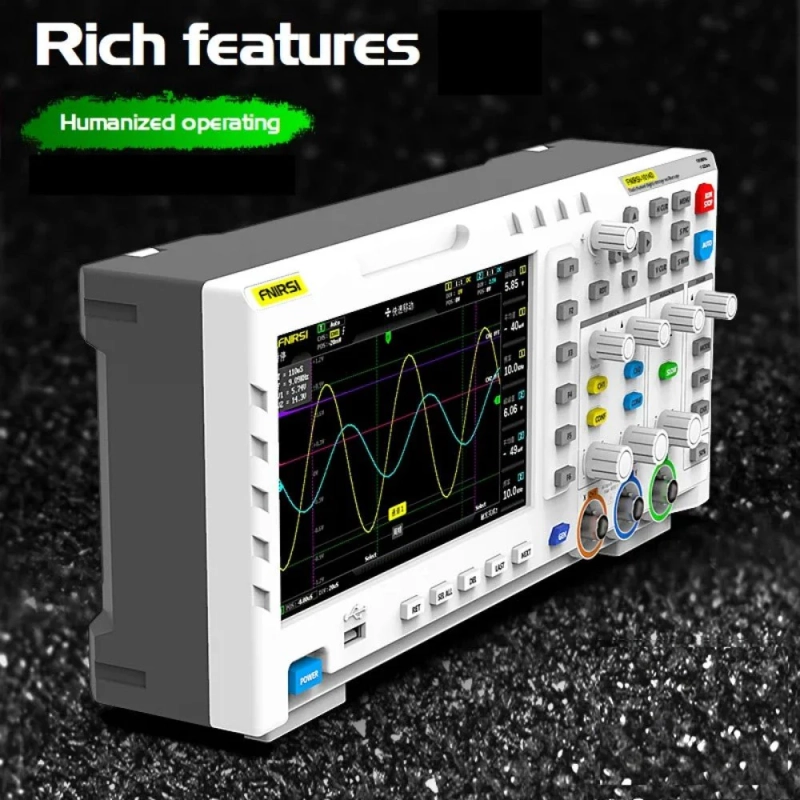

Інтерфейс FNIRSI 1014D розроблений з урахуванням зручності користувача та забезпечує швидкий доступ до всіх основних функцій приладу.

Великий 7-дюймовий кольоровий TFT LCD-дисплей із роздільною здатністю 800 × 480 пікселів забезпечує яскраве та чітке відображення осцилограм і вимірюваних параметрів.

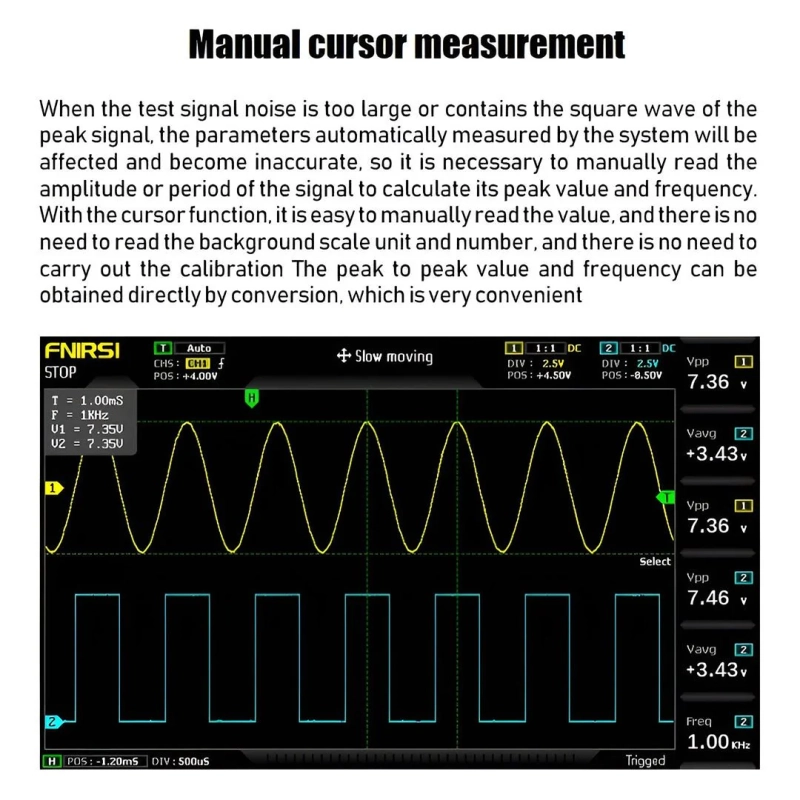

Функція курсорних вимірювань дозволяє швидко визначати амплітуду, часові інтервали та частоту сигналів без необхідності виконувати розрахунки вручну.

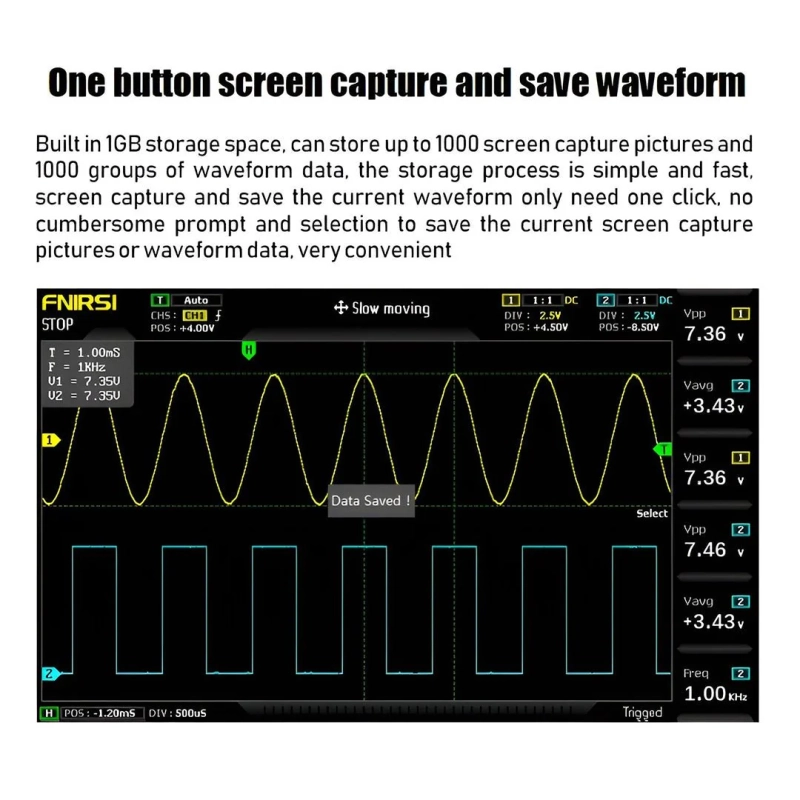

Кнопка AUTO автоматично підбирає оптимальні параметри відображення досліджуваного сигналу, а функція миттєвого збереження осцилограми або знімка екрана дозволяє одним натисканням зберегти результати вимірювань.

Вбудований менеджер осцилограм забезпечує зручний перегляд, сортування та аналіз збережених даних, роблячи роботу з приладом максимально комфортною як у лабораторії, так і в сервісному центрі.

Особливості:

• Двоканальний цифровий осцилограф.
• Два пристрої в одному: цифровий осцилограф + DDS-генератор сигналів.
• Частота дискретизації 1 Гвиб/с.
• Аналогова смуга пропускання 100 МГц ×2.
• Повний набір режимів синхронізації: Single / Normal / Auto.
• Підтримка збереження до 1000 користувацьких сигналів.
• Вбудований модуль захисту від підвищеної напруги.
• Функція автоматичного налаштування AUTO.
• Адаптивний тригер (25%, 50%, 75%).
• Кольоровий РК-дисплей 7" з роздільною здатністю 800 × 480.
• Менеджер збережених осцилограм.
• Збереження знімків екрана одним натисканням.
• Курсорні вимірювання.
• Експорт зображень через USB.
• Підтримка відображення фігур Ліссажу (режим XY).
• Спектральний аналіз FFT.
• Підходить для аналізу як періодичних аналогових, так і неперіодичних цифрових сигналів.

Технічні характеристики цифрового осцилографа:

Технічні характеристики генератора сигналів:

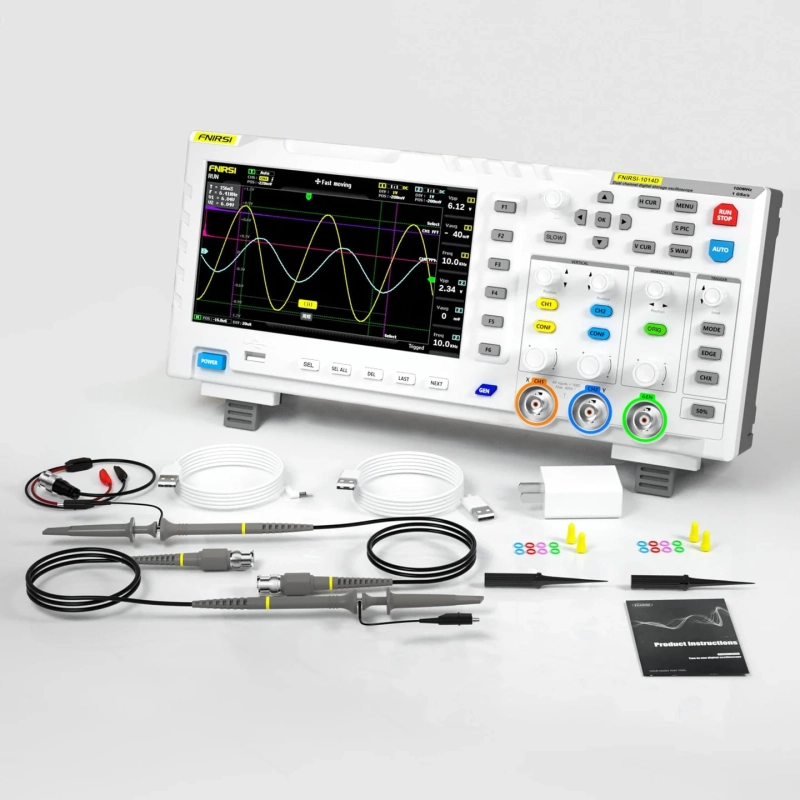

Комплектація:

• Цифровий осцилограф FNIRSI 1014D, з вбудованим генератором сигналів: 1 шт.
• Щупи для осцилографа: 2 шт.
• USB-кабель: 1 шт.
• Кабель живлення: 1 шт.
• Затискувач BNC-крокодил: 1 шт.
• Інструкція з експлуатації (англ. мова): 1 шт.
