Модуль аудіопідсилювача MAX97220 2x125 мВт

код: DPC480

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

135 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Задати питання

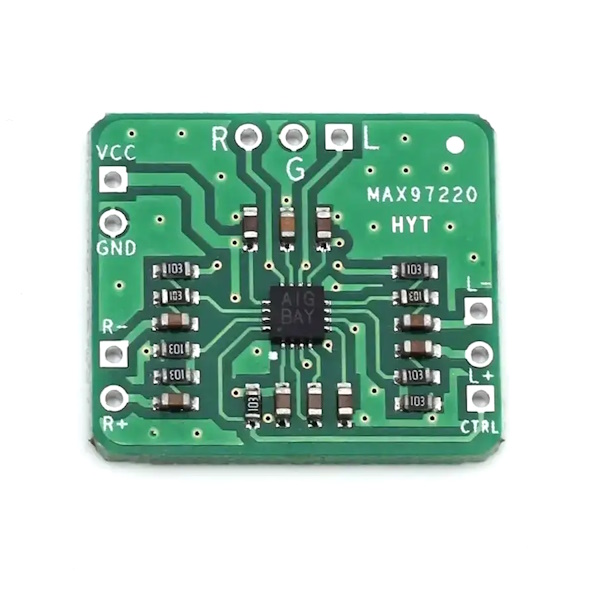

Мініатюрний керований підсилювач на мікросхемі MAX97220 для навушників або малопотужних пристроїв з вихідною потужністю 2x125 мВт.

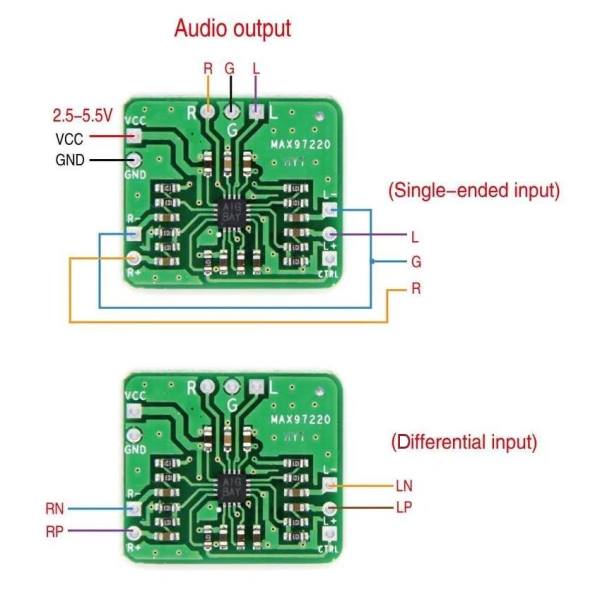

Крім класичного підключення навушників із загальною землею, підсилювач підтримує диференціальне підключення виходів, що дозволяє безпосередньо підключати його до Bluetooth-аудіомодулів: CSR8635, CSR8645, CSRA64215 і подібним. Завдяки високим вихідним характеристикам і низькому енергоспоживанню при мінімальних розмірах, даний модуль є відмінним вибором для створення портативної акустики.

Для управління режимом роботи використовується вхід CTRL. Вхід має внутрішню підтяжку до джерела живлення і при відключеному вході або при подачі на нього напруги живлення підсилювач знаходиться в активному режимі роботи. При подачі на цей вхід логічного 0 підсилювач переходить в сплячий режим.

Область застосування підсилювача:

DIY звукові пристрої
Інтелектуальне голосове управління
Посилення сигналу Bluetooth приймача
Blu-Ray і DVD плеєри
ЖК-телевізори
Побутові аудіо
Прості мультимедійні інтерфейси

Характеристики:

Мікросхема підсилювача: MAX97220
Вихідна потужність (32 Ом): 125 мВт (живл. 5 В)
Вхід. опір: 10 кОм
Відношення сигнал/шум: -112 дБ
Робоча напруга: 2.5 - 5.5 В (DC)
Діапазон робочих температур: -40 ~ +85 °С
Розмір модуля: 23x20x2.5 мм

Посилання:

Даташит MAX97220

Відгуки покупців про Модуль аудиоусилителя MAX97220 2x125 мВт

Македон Сергій Володимирович (04.07.2022)

Отличный усилитель. Я, правда, один спалил - переполюсовал питание. Но это мой косяк :)

Для макетирования или мелкосерийного производства - самое то. Сейчас прорабатываю варианты с синтезом звука на однокристальных контроллерах. Есть подешевле и менее качественные, есть ну ваще жирные... "Вчера были раки... но по 5 рублей..."
