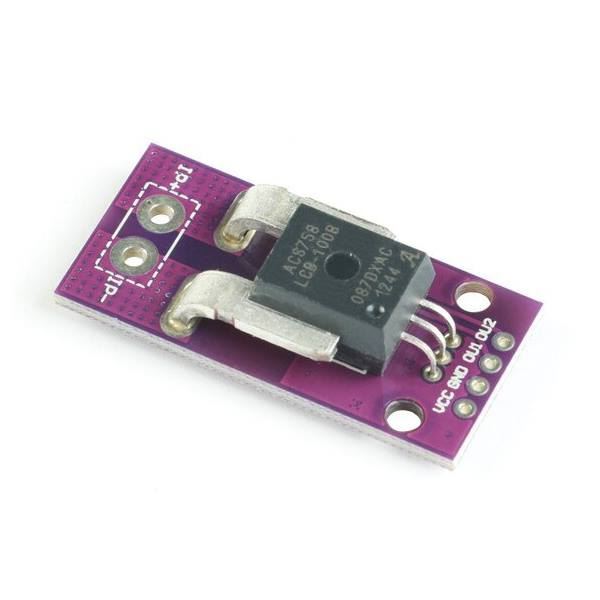

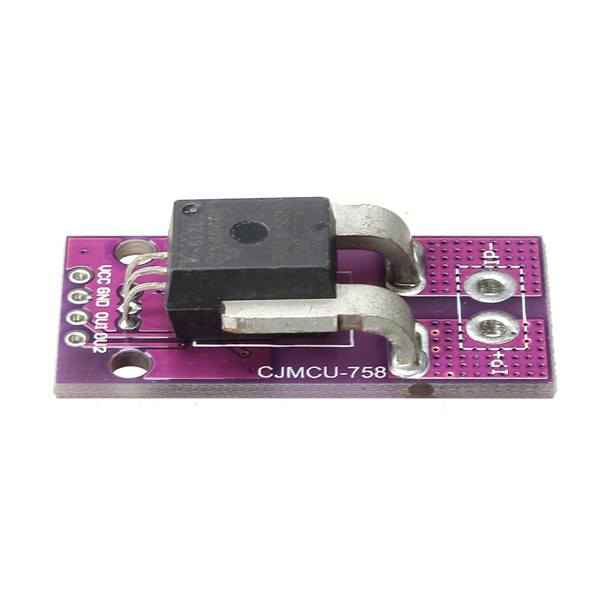

Модуль датчика струму на 100А ACS758LCB-100B-PFF-T

код: DAT337

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

286 грн з ПДВ

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (15)
Задати питання

Модуль датчика постійного струму ACS758LCB-100B для швидкого і зручного застосування в прототипах схем з керуванням вихідною потужністю, максимальний вимірюваний струм – 100A. Точність -1.2% ~+2%, чутливість – 20 мВ/A.

Характеристики:

Датчик струму: ACS758LCB-100B-PFF-T
Поляризація: двонаправлений
Вимірюваний струм: 100 A
Частота: 120 kHz
Чутливість: 20 мВ / A
Час відгуку: 4 μs
Точність: ± 2%
Напруга живлення: +3.0 ... +5,5 В
Струм живлення (раб.): 10 мA
Робоча температура: -40 ~ +150 °C

Посилання:

Даташит ACS758

Відгуки покупців про Модуль датчика тока на 100А ACS758LCB-100B-PFF-T

Андрей (09.04.2024)

ошибочка, все работает как нужно, в обе стороны в зависимости от полярности. но разрешение 0,2V/A, а не 0,4. ну непонятно назначение второго выхода.

Відповісти

Андрей (09.04.2024)

купил. разочарован. работает совершенно не так как в обзорах в сети.
1. чувствительность не 0,4 а 0,2 V/A. это не критично, но неприятно само наличие ошибки в описании.
2. на выходе половина опорного напряжения при нулевой нагрузке и понижается на 0,2 вольта на ампер нагрузки. тут все ок. но при смене полярности нагрузки выход должен не понижаться, а увеличиваться. а он тоже понижается. так что идет зарядка или разрядка он не покажет.
3. совершенно не понятно назначение второго выхода. показания аналогичны первому, но это не главный недостаток, основной выше.

Відповісти

Сергій (18.05.2023)

Підкажіть будь ласка, а є у вас аналогічний модуль Вольтметр, який би теж витримував такий великий струм (до 100А) і вимірював до 30В? Є хоч якісь варіанти по Вольтметрам для такого великого струму?

Відповісти

admin (19.05.2023)

Можливо вам підійде щось з таких модулів - https://arduino.ua/ru/prod847-datchik-razryada-akkymylyatora-so-stabilizatorom-napryajeniya

Відповісти

Сергій (19.05.2023)

Це саме те, що треба. Дуже дякую!

Відповісти

admin (19.05.2023)

Будь ласка!

Відповісти

Артем (25.11.2022)

Тут чуствітельность указанна 40 а тут https://arduino.ua/prod3480-datchik-postoyannogo-toka-na-100a-acs758lcb-100b-pff-t - 20 - мне 20 больше похоже на правду

Відповісти

Сергей (11.11.2022)

Чи можна використовувати це датчик для контролю струму заряду на батареї 48V ?

Відповісти

admin (14.11.2022)

Доброго дня. Так можна.

Відповісти

Сергей (23.07.2022)

Датчик измеряет переменный, постоянный или оба тока?

Відповісти

admin (29.07.2022)

Доброго дня. Цей датчик може вимірювати як змінний так і постійний струм.

Відповісти

Василь (02.04.2022)

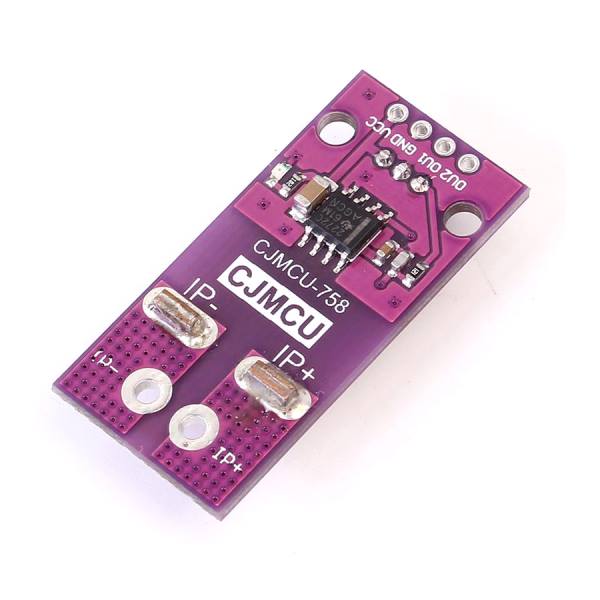

Вихідний сигнал цього модуля цифровий чи аналоговий? І бачу по фото два виходи ou1 і ou2 що то значить ?

Відповісти

admin (13.04.2022)

Аналоговий. Два виходи - до й після інтегратора.

Відповісти

Антон (05.09.2023)

простите чайника.. а что это значит и чем именно отличаются эти два выхода? спасибо)))

Відповісти

admin (06.09.2023)

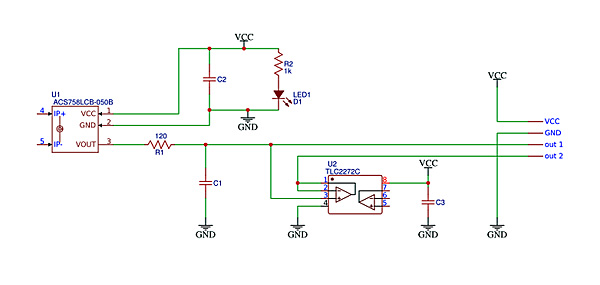

Перший - прямий вихід датчика. Другий - після повторювача. Схему датчика додали.

Відповісти
