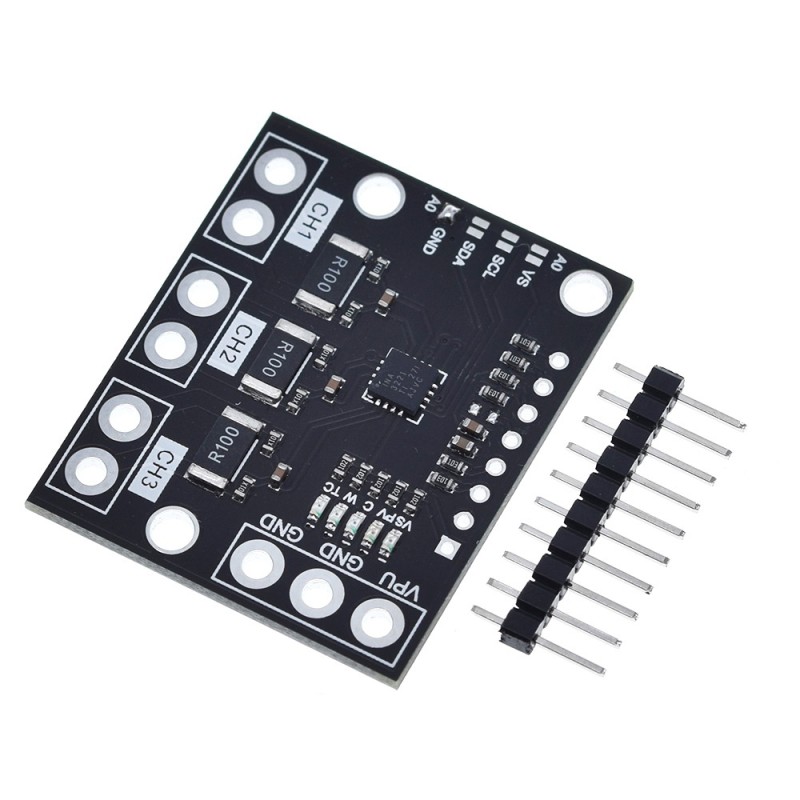

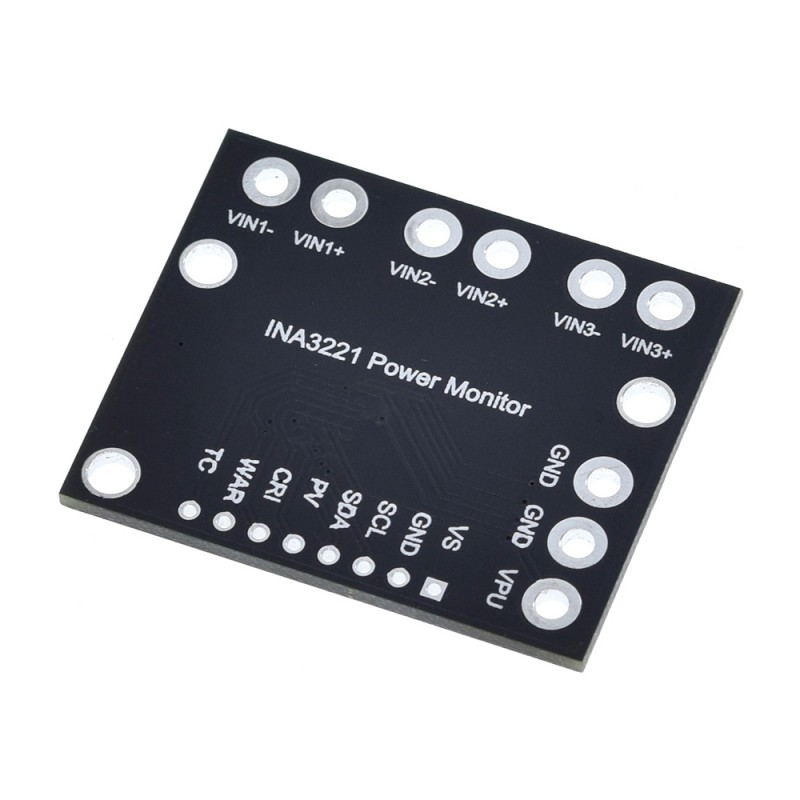

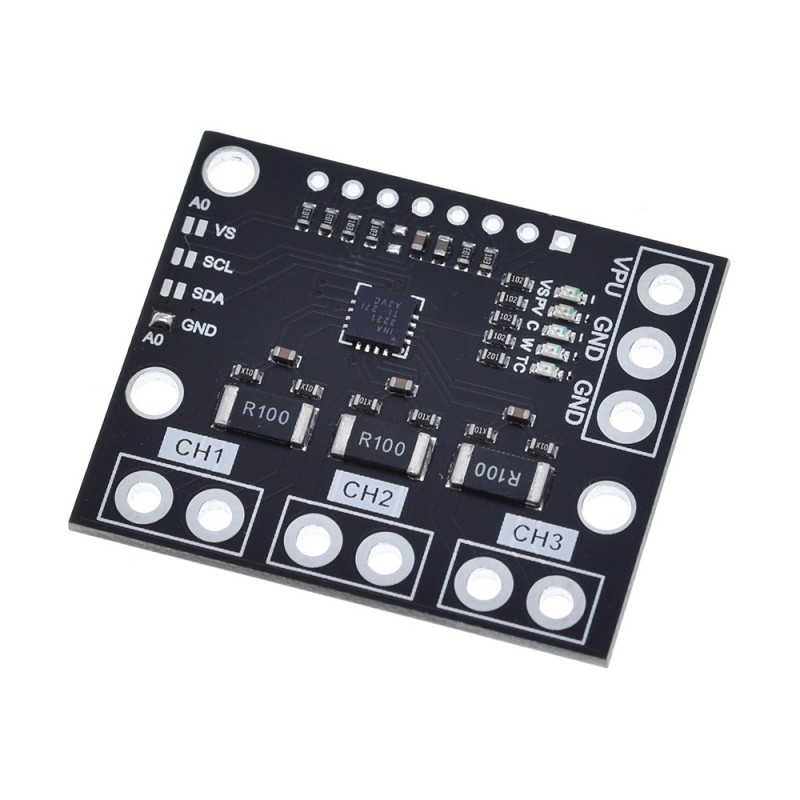

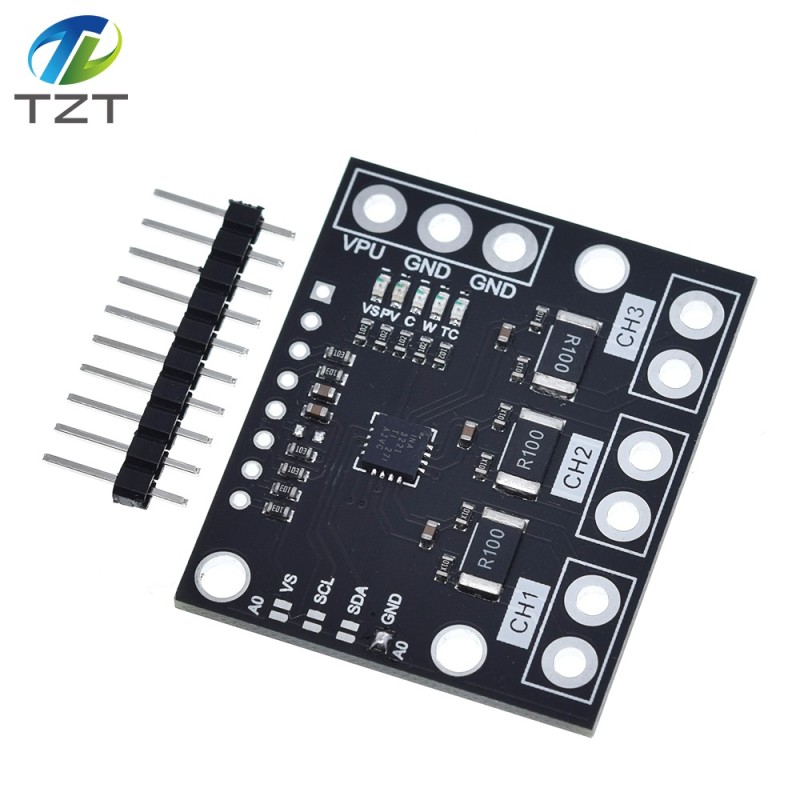

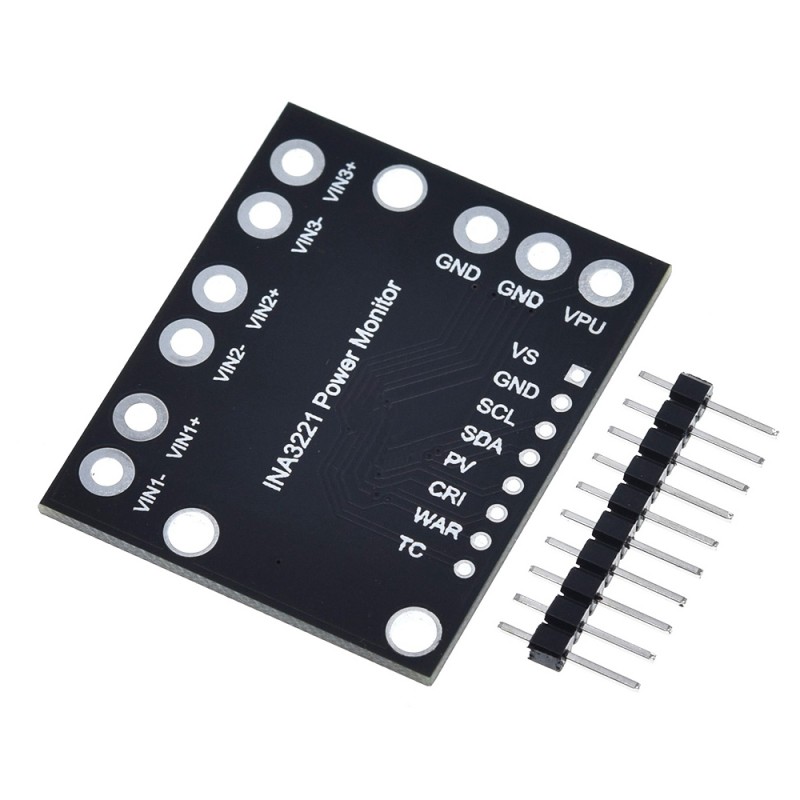

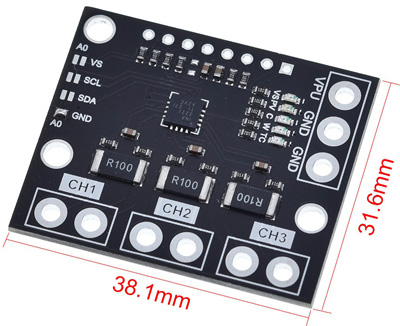

Модуль вимірювання струму та напруги INA3221 (3 канали, I²C)

код: DAT300

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

69 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (13)
Поставити запитання

Модуль вимірювання струму та напруги INA3221 — це високоточний триканальний датчик струму та напруги, призначений для одночасного контролю трьох незалежних джерел живлення. Мікросхема дозволяє вимірювати як напругу живлення (Bus Voltage), так і падіння напруги на шунті, що забезпечує точне визначення струму навантаження.

Обмін даними здійснюється через інтерфейс I²C (сумісний із SMBus), завдяки чому модуль легко інтегрується з Arduino, ESP8266, ESP32, STM32, Raspberry Pi та іншими популярними платформами.

Модуль чудово підходить для систем моніторингу живлення, акумуляторних батарей, сонячних електростанцій, зарядних пристроїв, лабораторного обладнання та різноманітних IoT-проєктів.

Особливості:

одночасний контроль трьох незалежних каналів;
вимірювання напруги живлення та струму навантаження;
високоточний 13-бітний АЦП;
інтерфейс I²C (сумісний зі SMBus);
можливість програмного обчислення потужності;
контроль перевищення струму;
низьке енергоспоживання;
просте підключення до більшості сучасних мікроконтролерів.

Сфери застосування:

моніторинг акумуляторів;
сонячні електростанції;
зарядні пристрої;
джерела безперебійного живлення;
лабораторні блоки живлення;
IoT-пристрої;
системи автоматизації;
проєкти Arduino та Raspberry Pi.

Основні характеристики:

Мікросхема: INA3221
Кількість каналів: 3
Інтерфейс: I²C / SMBus
Діапазон вимірювання напруги на шунті: ±163,84 мВ
Максимальна вимірювана напруга шини: до 26 В
Розрядність АЦП: 13 біт
Напруга живлення модуля: 3,3–5 В
Сумісність:
- Arduino
- ESP8266
- ESP32
- STM32
- Raspberry Pi
- інші мікроконтролери з підтримкою I²C

Посилання:

Відгуки покупців про Модуль измерения тока и напряжения INA3221 (3 канала, I²C)

Роман (23.07.2025)

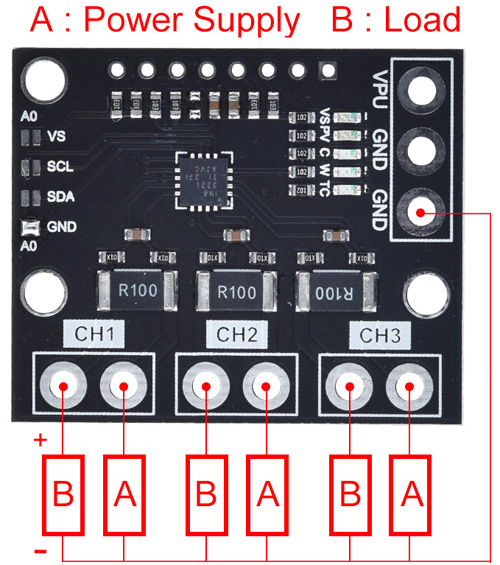

Короче, щоб ця ревізія працювала ок, треба (як варіант) розпиляти плату між контактами та шунтами. Це зайве в цій платі. При тому пиляти сміливо, руйнуючи дорожки між шунтами та контактами. Потім бросаєте в розріз( + ) дроту лінії через шунти. Та ( - ) всіх ліній разом, можна прямо на плату gnd. І вуаля. В мене міряє лінію 3.3в лінію АКБ 4.2в та лінію 11-15 від АКБ. Разом зі струмами. Все ок. Алерти програмуются, прикольно. Едине шунт на 11-15 в лінію накинув зверху ще R100. Бо трохи не попадало по струму.

!!! Якщо без геморою, шукайте ревізію де явно видно що дорожки від шунтів йдуть до контактів (переплутати важко коли побачите). До магазина прохання, коли отримаєте правильну версію - не забудьте поміняти фото.

Відповісти

Володимир (05.05.2025)

> Для кожного каналу напруга джерела живлення може відрізнятися.

Я думаю, це не так, плата потребує суттєвих допрацювань щоб це було можливим: https://forum.arduino.cc/t/fixing-the-ina3221-breakout-board/526947/4

У всякому разі мені прийшов саме такий варант, і це сумно.

Відповісти

Александр (27.04.2025)

Модуль хороший. Но есть один нюанс - нужно сразу запаять перемычку A0 - GND, чтобы получилось достучаться до него

Відповісти

Mirai (26.04.2025)

якщо струм буде більше ніж максимально вказаний датчик не згорить?, також чи він буде бидавати правильну відповідь по вимірюваній напрузі?

Відповісти

admin (28.04.2025)

Доброго дня. При перевищенні напруги датчик може вийти з ладу.

Відповісти

Олександр (26.09.2025)

Датчик (мікросхема) на входах виміру струму допускає різницю потенціалів 26V. Тому якщо у вас буде завеликий струм - це збільшить напругу на шунтові (0,1 Ом). При 100Амперах це буде лише 10 вольт, тому датчик не згорить. Але шунт відпяється. Або випарується )), бо 100*100*0,1 = 1кВт. Головне не перевищувати напругу. на всіх вимірювальних контактах вона має меншою за 26В відносно землі

Відповісти

Михайло (16.12.2024)

МОДЕРАТОР , ВІДРЕАГУЙТЕ , СКІЛЬКИ АМПЕР МОЖЕ МІРЯТИ ДАНИЙ МОДУЛЬ , ШУНТ СХОЖЕ НЕ РОЗРАХОВАНИЙ НА 3 АМПЕРИ

Відповісти

admin (17.12.2024)

Дякуємо за інформацію - виправили.

Відповісти

Сергей (23.06.2020)

На плате распаяны шунты 0.1Ом, то есть
Максимальный измеряемый ток: +-1.6 А

а не 3.2А, как указано в описании

Відповісти

Станіслав (23.10.2022)

З шунтом 0.1Ом він міряє 3.2А, але є одне але, шунт повинен бути мінімум на 3W а ліпше на 5W.

Відповісти

Максим (12.02.2023)

В отличии от 219-го у этого чипа нет переключения масштаба 1.6/3.2А
"Full-scale range = 163.8 mV (decimal = 7FF8);"
Так что действительно +-1.638 А на шунте 0.1 Ом.

Відповісти

Юра (25.04.2023)

Можна паралельно 3 канали для вимірювання сили струму підключити? Тоді макс значення буде 1.6*3?

Відповісти

Олександр (26.09.2025)

Не можна. Вірніше, можна лише для стабільної напруги (хоч вона і там міряє нормально лише до 100Гц), але... В цьому немає сенсу. Покази, які будуть зчитуватись з регістрів потрібно буде додатково обробляти (через різні опори шунтів) і в часі ці виміри будуть рознесені. Краще тоді вже купити одноканальний INA226, який на 2 голови вищий - вміє міряти струм у верхньому чи нижньому плечі, корпус зручніший, шунт потрібен в 2 рази при тих же струмах (+/-80мВ проти +/-160мВ) - менше буде впливати на основну схему, 16 біт проти 13, 36Вольт проти 26, вміє переаховувати біти ацп в ампери, перемножувати струм та напругу для отримання потужності, виставляти сигнал алерту по струму/напрузі/потужності
Загалом якщо цією мікросхемою хочте міряти більші струми - поставте інший шунт та й усе (з врахуванням розсіюваної потужності, P > 0.16 * Imax).

Відповісти
